Główne cechy AFE Firmware T3 to detekcja ruchu oraz reagowanie na takie zdarzenia.
W minimalnym zastosowaniu urządzenie z tym oprogramowaniem wykrywa ruch oraz poprzez protokół MQTT wysyła informację o takim zdarzeniu do brokera MQTT lub może zostać odpytane przez protokół HTTP, który zwróci informację, czy w danym momencie jest wykryty ruch, czy nie.
W szerszym zastosowaniu można do urządzenia podłączyć do czterech czujników ruchu, czterech przekaźników, diody LED oraz dodatkowe przyciski. W takiej konfiguracji diody LED sygnalizują wykrycie ruchu, a przekaźniki włączają lub wyłączają się na zadany czas. Dodatkowo można sterować przekaźnikiem przez WiFi protokołami MQTT oraz HTTP lub włączać / wyłączać je przez dodatkowe przyciski tradycyjne (dwustanowe) lub dzwonkowe (jednostanowe)
Sprzęt obsługiwany przez ten firmware
- Chip ESP8266 lub ESP8285
- Opcjonalnie: 4 x Czujniki ruchu
- Opcjonalnie: 4 x Przekaźniki
- Opcjonalnie: 5 x Dioda LED
- Opcjonalnie: 5 x Przycisków / Włączników
Przekaźniki mogą zostać skojarzone z czujnikami PIR. Kiedy czujnik PIR wykryje ruch przekaźnik zostanie włączony lub wyłączony na zadany czas. Przekaźniki mogą też funkcjonować niezależnie od czujników PIR. Sterowane są wtedy przez WiFi za pomocą protokołu MQTT oraz HTTP lub mogą być sterowane przez podłączone do urządzenia przyciski / wyłączniki.
Dioda LED 1, jest diodą systemową. Informuje ona o wszystkich zdarzeniach w ramach urządzenia, np. łączenie się do sieci WiFi, wysyłanie wiadomości, tryb konfiguracyjny.
Diody 2-5, mogą zostać przypisane do czujników ruchu. Diody sygnalizują świeceniem wykrycie ruchu.
Każdy z pięciu przycisków może mieć funkcję przycisku systemowego, albo przycisku sterującego jednym z przekaźników. Zalecana konfiguracja to posiadanie przynajmniej jednego przycisku z funkcją przycisku systemowego. Przycisk systemowy umożliwia wprowadzenie urządzenia w tryb konfiguracji.
Funkcjonalności
- Sterowanie przekaźnikami za pomoca protokołu MQTT lub HTTP
- Sterowanie przekaźnikami za pomocą podłączonych przycisków / wyłączników – jedno lub dwustanowych
- Sterowanie przekaźnikami za pomocą czujników ruchu (PIR)
- Jest możliwość dowolnego przypisania jednego z czterech przekaźników do dowolnego czujnika PIR
- Przekaźnik sterowany przez czujnik PIR może być włączany lub wyłączany przy zdarzeniu detekcji ruchu
- Przekaźnik sterowany przez czujnik PIR może zostać włączony lub wyłączony na zdefiniowany czas
- Każdemu czujnikowi ruchu można przypisać jedną diodę LED, która będzie sygnalizować wykryty ruch przez czujnik PIR
- Czujnik PIR wysyła informację o wykrytym ruchu przez protokół MQTT
- Stan czujnika PIR można sprawdzić wysyłając żądanie HTTP
- Przekaźnikom można ustawić wartości domyślne
- Konfigurację urządzenia wykonuje się przez przeglądarkę
- Nowe wersje oprogramowania wgrywa się przez przeglądarkę
Instalacja:
- Instrukcja instalacji jest identyczna, jak dla każdej innej wersji AFE Firmware.
Konfiguracja
Szczegółowa konfiguracja AFE Firmware jest opisana tutaj.
Poniżej pokazane są ekrany specyficzne dla wersji T3

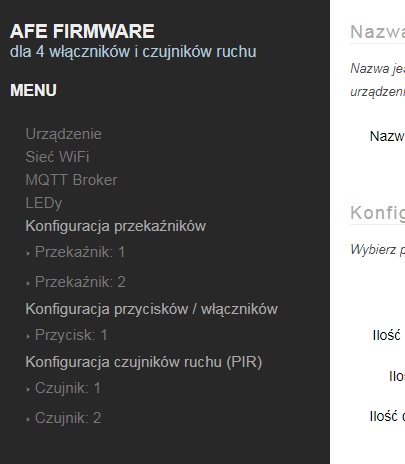

Pozycje w menu są dynamicznie pokazywane w zależności od tego, jak skonfigurujemy urządzenie w sekcji Urządzenie

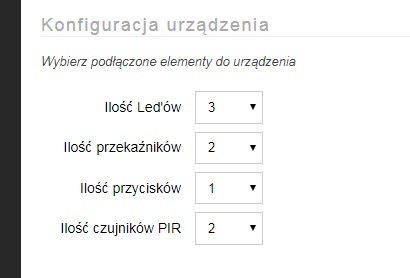

W konfiguracji urządzenia jest sekcja, w której wybiera się ilości podłączonych elementów do naszego urządzenia

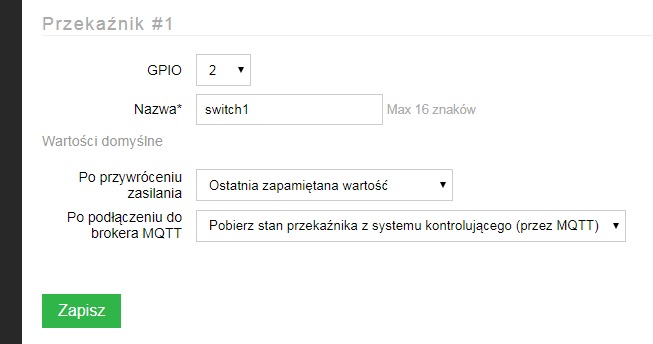

Ekran do konfiguracji przekaźnika
Ekran do konfiguracji przycisku
Ekran do konfiguracji czujnika PIR

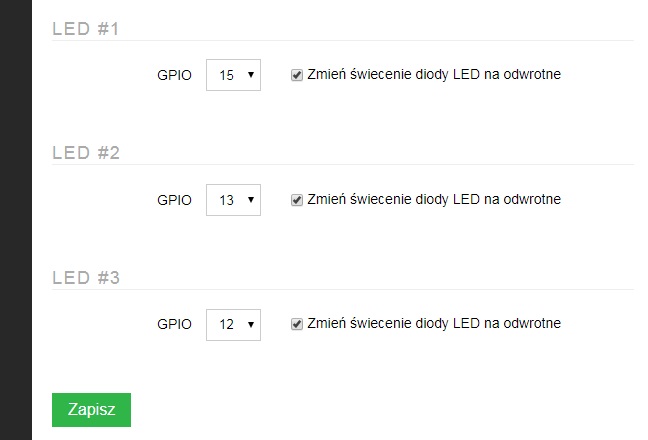

Ekran konfiguracji diod LED
Sterowanie oraz kontrolowanie urządzenia
Sterowanie i kontrolowanie przez MQTT
Tematy MQTT na poziome urządzenia oraz przekaźników są takie same jak dla innych wersji AFE z przekaźnikiem.
W AFE Firmware T3 dochodzą nowe tematy dla czujników ruchu PIR
Zakładając, że:
- Temat MQTT wprowadzony w konfiguracji MQTT Brokera to: /device/
- Nazwa czujnika PIR: pir
Tematy czujnika ruchu PIR
Temat | Wiadomość | Działanie | |
---|---|---|---|
/device/pir/state | Wyjściowa | close | Brak ruchu |
/device/pir/state | Wyjściowa | open | Został wykryty ruch |
Sterowanie i kontrola urządzenia przez protokół HTTP
Urządzenie z AFE Firmware T3 obsługuje te same żądania HTTP, jak każda inna wersja AFE Firmware. Oczywiście nie są obsługiwane przez T3 żądania związane ze sprzętem, który nie jest wymieniony, jako sprzęt obsługiwany przez tę wersję AFE Firmware.
Nowe komendy w AFE Firmware dotyczące czujnika ruchu PIR
Format:
- http://adres-ip-urządzenia/?device=pir&name=NazwaCzujnikaPIR&command=Komenda
Nazwa czujnika PIR jest nadawana czujnikowi PIR w panelu konfiguracyjnym
Komendy
- get – zwraca stan czujnika PIR. Zwracane wartości to : open lub close
- Do AFE Firmware T3 można podłączyć do czterech przekaźników. Aby móc je kontrolować niezależnie każdemu przekaźnikowi trzeba nadać unikalną nazwę. Nazwa jest częścią tematu MQTT lub żądania HTTP, która rozróżnia przekaźniki od siebie
- Każdemu czujnikowi ruch trzeba nadać unikalną nazwę po to, aby rozpoznawać, który czujnik PIR wykrył ruch. Nazwa jest częścią tematu MQTT lub żądania HTTP, która rozróżnia czujniki ruchu od siebie
- Podczas pierwszego uruchomienia pamięć urządzenia jest czyszczona oraz ładowane są wartości domyślne dla urządzenia. Pierwsze uruchomienie może potrwać ok 1-2min.
Zanim zdecydujesz zainstalować AFE Firmware przeczytaj dokumentację.
Pobierz aktualną wersję.
Jeszcze filmik Sonoff’a Basic z podłączonym PIR’em – nie mam dobrego mikrofonu więc sorry za jakość dźwięku.
Adrian wiem ze w sonoff basic jest podlaczona dioda zielona .Ta sama dioda ma tez wyjscie na czerwona ale nie jest podlaczona, .Czy cos dorabiales zeby dzialal drugi kolor.Czy moge podlaczyc bezposrednio diode do jakiegos GPIO? Drugie pytanie moze wiesz, gdybym chcial przerobic sonofa i dodac drugi przekaznik ,to musialbym podlaczyc cewke przekaznika z GPIO ,jakims wolnym ,tylko jak to podlaczyc bezposrednio do GPIO czy w taki sposob nie uszkodze sonofa,Jeszce nie wnikalem jak jest podlaczona cewka przekaznika ,ktora jest tam zamontowana orginalnie .I czy takie operacje sie oplaca robic czasowo , finansowo ekonomicznie.Pytam poniewaz na przyszlosc mysle jak to zrobic ,taki sonow zeby sterowal brama ,zaluzja czy jakas kurtyna .Ogolnie to podstawowa funkcja ktora sie moze przydac wielu milosnikom sterowania.
I jeszce dgzie tam moge sie podpiac do 5V w sonof basic
Można bezpośrednio do GPIO. Jest przed diodą już wlutowany opornik. Zrobię zdjęcie później to podeśle.
Nie jestem „elektronikiem" i nie dam radę odpowiedzieć na to pytanie. Ja kupiłbym np. SOnoff Dual wersje R2 – ma 2 przekaźniki – ale koniecznie wersję R2
Pierwszy Pin przy przycisku to 5V czwarty GND
Pierwszy Pin od przycisku to 3,3V , to tak gwoli sprostowania, a jak podłączyć drugi przekaźnik do sonoffa ?Najlepiej przez transoptor ,albo tak jak jest w przypadku przekaźnika oryginalnego przez tranzystor Wstawiam nieporadny rysunek , ale myślę że można się zorientować
Isom bardzo dziekuje za info. Pytanie czy sie oplaca kombinowac czy tak jak wspomnial Adrian kupic dual sonoff. Trzeba rozwazyc proporcie czasu do zyskow. Ale dzieki, mozna rozwazac
tak masz racje przecież tam 3.3 V na pierwszy pin podaje się – to słońce 😉
Kolego Krzysztofch ja do obsługi bramy nie stosował bym sonoffa , do obsługi wszelkiej maści sterowników bramowych polecam taki moduł https://www.banggood.com/ESP8266-10A-220V-Network-Relay-WIFI-Module-Input-DC-7V30V-p-1089200.html?cur_warehouse=CNRaz że masz uniwersalne zasilanie od 7 – 30 V , dwa masz gotowe wejście z optoizolacją do podłączenia krańcówek czy kontaktronów, trzy na pokładzie jest ESP12 , który ma kilka wolnych GPIO więc można rozbudować

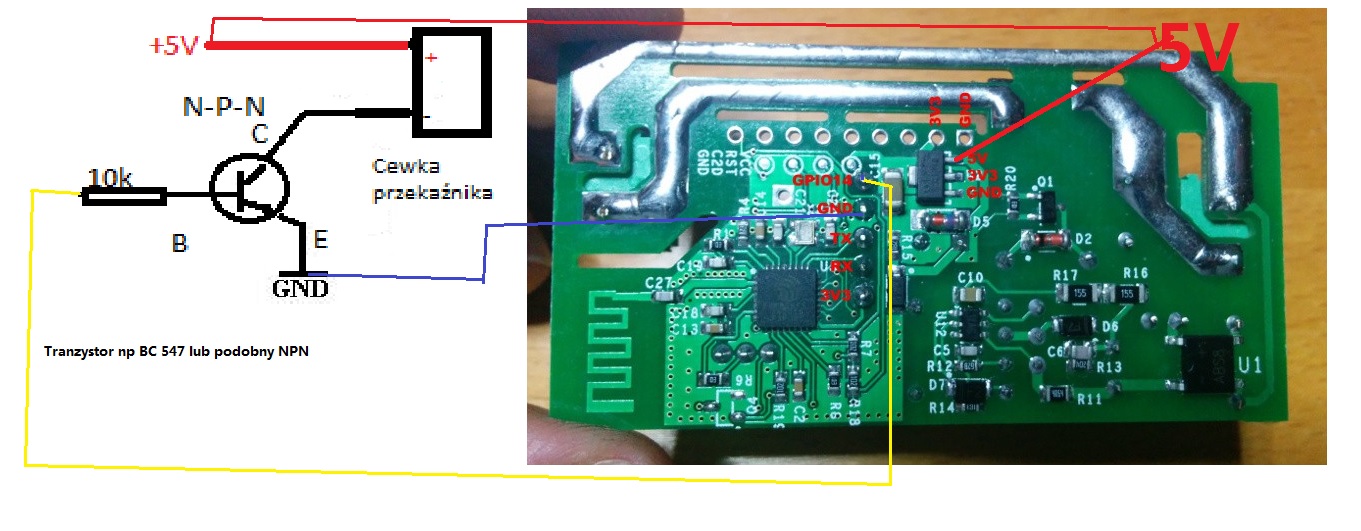

Potrzebowalbym cos w przyszlosci z dwoma przekaznikami , mozliwosc dodania krancowek /kontraktronow do sterowania brama , roleta na solarze czy oknie lub zaworem. Gdzie jeden impuls z jednego przekaznika lub przetrzymanie wlaczonego silnika na okreslony czas kreci go w jedna strone , drugim przekaznikiem impuls gdzie by krecil silnik w druga strone. Musi tak to dzialac zeby nie bylo mozliwosci wlaczenia dwuch przekaznikow razem. Silnik pradu stalego krecil by sie w jedna i druga strone odwracajac bieguny. Co do zaworu sa zawory ktore otwieraja sie i zamykaja gdy dostana impuls na odpowiedni kabelek. Jeden zamyka drugi otwiera. I sa na rozne napiecia.

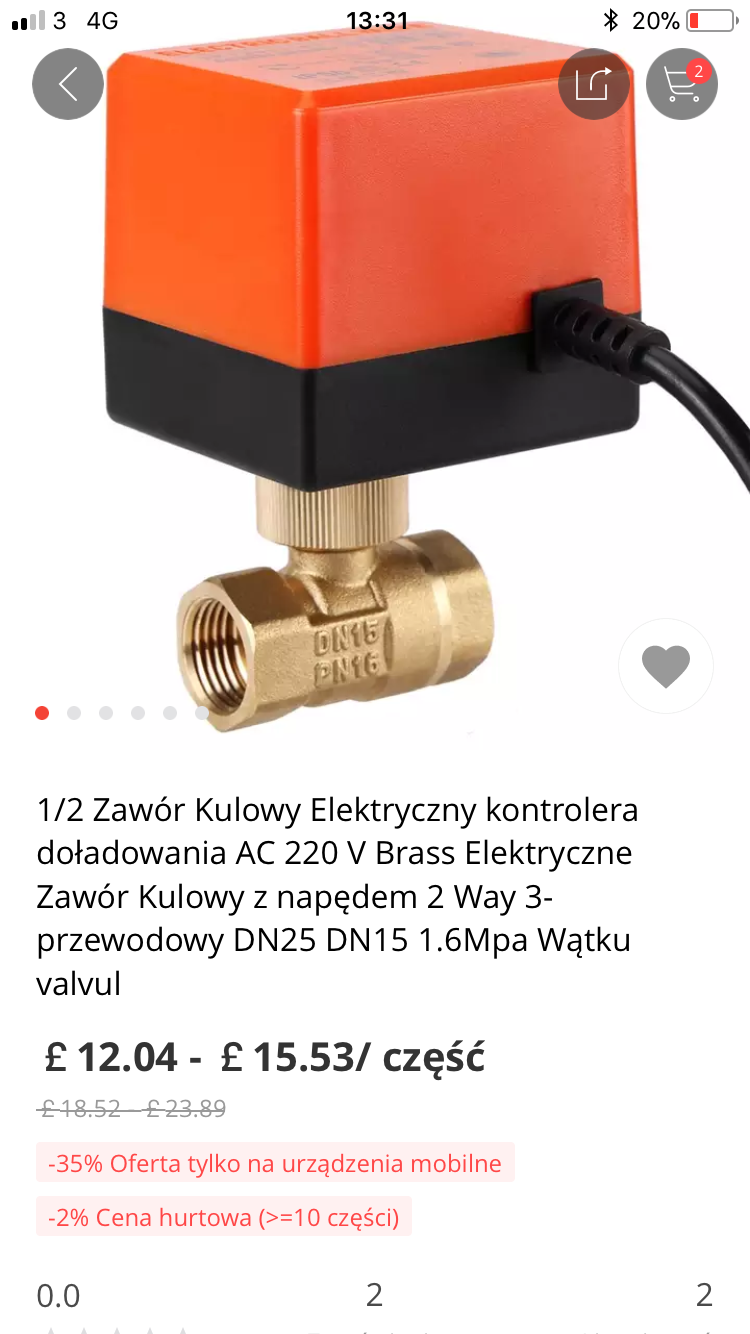

Przymierzam się do zamontowania siłowników do okien – takie proste, na trzy kable, jeden N i dwa L – przykładamy 230V do jednego L to się otwiera, a do drugiego zamyka. Można zostawić wszystko pod napięciem, więc dało by się to opędzić nawet jednym przekaźnikiem. Kontaktron tylko mówiłby czy okno jest zamknięte czy nie. Do tej pory naturalną wydaje się wersja firmwaru T5, czyli ta od bramy. Ale elegancko byłoby skorzystać z Sonoff touch (żeby też sterować ręcznie), a tam już z tymi dwoma L tak łatwo nie jest. Co prawda i tak trzeba będzie delikatnie urządzenie rozebrać, żeby podpiąć kontaktron, ale dolutowywanie tam kolejnego 230V (o ile się da, jeszcze nie rozbierałem) to już takie ciekawe nie jest. Dlatego zastanawiam się nad wersją Sonoff Touch dwuprzekaźnikową, co rozwiązało by mi ten problem. Oczywiście w takim przypadku nie skorzystam z firmwaru T5 (obsługuje przecież tylko jeden przekaźnik), ale czy mógłbym skorzystać z T3? Miałbym dwa przekaźniki, oraz jeden kontaktron wpięty jako PIR. Ten fałszywy PIR niczym by nie sterował, a jedynie meldował do MQTT otwarcie i zamkniecie okna. Czy to ma sens, i jedyną konsekwencją będzie to że zamiast device=contactron będę musiał używać device=pir, czy są tam jeszcze jakieś detale które różnią T5 od T3?
Po pracy to przemysle. Mi tez potrzebne bedzie cos na dwa przekazniki. Do bramy gdzie silowniki mozna kupic po okolo 150 zl. Do zaworu o ktorym wspomnialem wczesniej. I do rolet. A moze do wielu wiecej. Np sterowanie jakimkolwiek silnikiem w prawo i w kewo. Jak nie znajde softu ktory to opedzluje , zastosuje blockly z domoticha. Albo tymczasowo dwa sonoffy basic
Dołożysz te Sonoffy Touch i doprowadzisz do spalenia silnika bo skąd niby ta kulawa automatyka ma wiedzieć z czego podałeś fazę na lewe obroty ? Dwa niezależne softy nie kontrolowane ? chyba że masz na to pomysł .W najgorszym przypadku skorzystał bym z odcinania zasilania cewki przekaźnika przez drugi aktywowany przekaźnik , chociaż to dla mnie dalej nie jest rozwojowe.
Nie bardzo wiem co masz na myśli pisząc „dwa niezależne softy". Jeśli chodzi ci o dwa Sonoff touche, z czego jeden otwiera, a drugi zamyka to absolutnie nawet nie przyszła mi taka konstrukcja do głowy. Myślałem o tych nowych, które maja po dwa, albo trzy przyciski i przekaźniki (nazywają się chyba T1, ale specjalnie nie chciałem używać tego symbolu żeby nam tu się z wersjami firmwarów nie pomyliły). I chciałem mieć jedno urządzenie sterujące z dwoma guzikami i przekaźnikami (czyli jeden soft). Niestety wiem że tu cały czas istnieje ryzyko że jakimś cudem załączą się oba przekaźniki i będzie kuku. Ale to może miejsce dla @adrian żeby zrobił funkcjonalność wykluczających się przekaźników. Np. jeśli załączam A to automatycznie wyłącza się B. Albo Jeśli załączam A, to nie załączy się jeśli jest załączone B. W sumie można to osiągnąć OpenHUBem, ale jeśli ma to być zabezpieczenie przed przepięciem to im bliżej oprogramowanie jest przekaźnika tym lepiej. Tym bardziej że OpenHub nie zabezpieczy przed dzieckiem wciskającym dwa przyciski sonoffa na raz, albo żoną z uporem czyszczącą jego szkiełko.
Nie chciałem , żebyś sie poczuł urażony , ale fajnie , że to opisałeś , tzn co może się wydążyć.Szanuje każdy ciekawy pomysł i nie jestem tu po to żeby krytykować więc przepraszam jeżeli coś napisałem nie tak. Staram się tylko uprzedzać fakty, których sam doświadczyłem.
Dodam ze swojej strony jeszcze tylko tyle im więcej zależności w samym sofcie tym lepiej jesli chodzi o silniki.
T5 ma specyficzne zadanie. Jego głownym zadaniem jest uzupełnienie istniejącego już sterownika do bramy o sterowanie WiFi bramą. Nie jest to firmware, który pełni rolę samodzielnego sterownika do bramy/rolety, czyli do np, sterowania prawo/lewo silnikiem. Jego głownym zadaniem jest tylko puszczanie sygnału, który odpala bramę. Dodatkow można podłaczyć do niego jakieś krańcówki, kontaktorny, czujnik magnetyczne itp. którę mogą informwać o stanie bramy/rolety.
Najlepiej zastosować takie urządzonko jak napisał @isom w tym poście. Z sonoffem trzeba kombinować, żeby podpiąć go pod istniejący sterownik
T3 pewnie mógłbyś wykorzystać jak potrzebujesz, ale nie będzie to idealne, jest spore ryzyko, że możesz mieć włączone 2 przekaźniki jednocześnie i bum.
Pewnie Sonoff Dual R2 byłby jednym z gotowców do wykorzystania. Wg mnie dobrze byłoby mieć mimo wszystko zabezpieczenie, żeby tylko jeden przekaźnik mógł być włączony. Mógłbym coś takiego dorobić do AFE, ale mam długą listę – i qrcze strasznie mało czasu ostatnio. Dodałem sobie do listy do zrobienia.
Dzięki za rozjaśnienie.
Ustawienia domyślne czyli /device/ pir switch
sitemap
Items
Wł/wył działa, przez Basic UI i GPIO 0, czujnik PIR wariuje sam się wł itd.
Ale nie mam wartości czujnika ruchu open/close coś nie tak w ustawieniach?
do PIR użyj item typu Contact nie Switch
i zmień:
…state:state:OPEN:open…
…state:state:CLOSED:closed…
lub jak chcesz mieć item typu Switch to zrób tak
ehh, ustawione wszystko, i mam problem przyciskam 3s guzik żeby można było wejść w http, i nic :/ dioda nie miga – nic tylko przekaźnik działa od razu wł/wył. Jak zresetować bez programatora? W sieci go nie widzę.
daj znać czy pomogło
Nic, w poprzednim polutowałem wszystko z PC817 i myślałem że uszkodził się sonoff dlatego nie reaguje ale z nowym to samo po konfiguracji nowego firmware ile nie wciskam guzika nic się nie dzieje od razu przekaźnik reaguje a potem cisza dioda nie miga itd.
a zrobiłeś ten przycisk – przyciskiem systemowych w konfiguracji?
chyba nie :] jeśli trzeba zaznaczyć jako dodatkowy check box
tak jak tu
GPIO miałem 0 reszty nie ustawiałem, a typ to monostabilny. Ehh dziwne :/ 3 nowego już nie bd podł bo jeszcze z tym będzie kiepsko 🙁 Tyle problemów z czujnikiem grr..
masz tam T3?
To jest SonOff Basic, mam T3, jak wciskam wł/wyl przekaźnik mignie raz dioda i tyle, nie zaleznie ile trzymam guzik czy 3s, 5s,10s, 15s, czy podł do pradu z wcisniętym :). Jaką wersję, hmm chyba odpowiem po pracy jak zobaczę na PC który plik pobrałem, ale pobierałem w poprzednim miesiącu plik.
Edit
AFE.firmware.1.0.2.T3.esp8266.1Mb
Podłączyłem nowego Sonoffa
1. wgrałem firmware – ustawiłem GPIO0 jako systemowy
2. podłączyłem zgodnie z schematem PIR 501 (kolegi z forum z rezytorami i PC817
Reset – nic – wciskam guzik zapali się raz dioda i cisza. Sprawdzałem z 5x przed podłączeniem czy wszystko ok na płytce polutowane, sprawdzałem ustawienia. 4szt. chyba uwalona przez czujniki PIR :/ mam dość. Nie warto bawić się w PIR i SONOFF próbowałem z 501 z 505 i AM312.
wgraj do niego esp8285
W czym może być problem? posiedziałem trochę nad tym, jak odł zasilanie 5v w sumie wszystko odłączyłem to sonoff po chwili wrócił do życia i reagował na GPIO 0 itd…
P.s czy GPIO 14 jest aktywowane 0v/3.3V ? pytam dla pewności bo chyba skorzystam z kontraktonów 🙂
@isom dzięki za obszerne wytłumaczenie, SonOFF mam od @adrian 😉 z AFE więc wystarczy że wgram oprogramowanie przez aktualizację.
Z wersją ESP sprawdzę drugi firmware i zobaczę co się będzie działo, bo szkoda mi tych czujników i sonoff’ów które miały być do tego przeznaczone.
Oglądałem @adrian film na YT ( https://www.youtube.com/watch?v=T-EQRibhnFc ) i jemu działa o.O jak podł normalnie czujnik ruchu to były właśnie szaleństwa :/ dziwna sprawa.
Dodatkowa sprawa z Guzikiem systemowym, jeśli chcę aby GPIO 0 (domyślny włącznik) był jako wł/wył przekaźnik1 i jako systemowy?? da radę? w starym oprogramowaniu tak było 😉
Z kontaktronem to inna opcja jeśli PIR nie wypali to zamontuje kontaktron i na GPIO14 podaje się 3.3V ale po rezystorze 4k7? (wł/wył) takie poboczne pytanie.
p.s na YT są filmy gdzie podł pod 3.3V? no i działa niby im :/
https://www.youtube.com/watch?v=0bfTdBy4H1o i nie mają dziwnych sytuacji, może czułość w firmware zmienić czy coś?
Na tym filmiku nie ma dziwnych sytuacji , bo kolega Niemiec jednego sonoffa zrobił jako czujnik zasilany 230V i on nawet przekaźnika nie uruchamia , to drugi sonoff zaświeca te lampki ( jeden sonoff steruje drugim , przez prosty skrypt). Ty chyba tak nie chcesz prawda ? 🙂
W Firmware 1.0.2 T3, nie zrobisz na GPIO 0 jednocześnie przycisku załącz i systemowego bo nie ma takiej opcji w panelu konfiguracyjnym. Jeżeli chcesz GPIO 0 jako włącznik, to zrób systemowy na GPIO 3 to jest zacisk RX pierwszy za 3,3V.
Co do pytania o podłączenie ewentualnego kontaktronu , to zalecam podłaczenie tak jak napisałeś 3,3V przez rezystor do GPIO i między GPIO a MASĄ kontaktron. Jak podłaczysz kontaktron na długim przewodzie , bez tego rezystora to sam przewód może łapać zakłócenia i GPIO może zacząć świrować.
sprawdze tego GPIO-0 jako systemy i sterowanie przekaźnikiem. Jeśli tego nie ma – to albo mam defekt w oprogramowaniu, albo czegoś nie zrobiłe.
Moje zamierzenia byly, zeby systemowy sterował również przekaźnikiem
@isom to co @booster pewnie chcial napisać w kontekście tego pana z Niemiec to, że podłączył czujnik ruchu pod 3.3v, a nie 5v
Nie musisz sprawdzać, bo już sprawdzałeś 🙂
https://www.smartnydom.pl/forum/ogolne/sonoff-4ch-pro/#post-2973
Czujniki PIR np AM312 maja zakres napięcia roboczego od 2,7 do 12V , wiec spokojnie można podłączać pod 3,3V .
HC- SRy teoretycznie startują od 4,5 do 20V , pewnie przy 3,3V będą miały ciut mniejszy zasięg, minimalny spadek napięcia np załączenie przekaźnika , może powodować dziwna pracę . Nie testowałem więc nie wiem.
trzeba zacząć brać lecytynę czy coś innego na pamięć
@adian, @isom chodzi mi, że HC 501 podłączył właśnie pod 3.3V a nie pod 5, ale znalazłem coś takiego 🙂
http://techgurka.blogspot.com/2013/05/cheap-pyroelectric-infrared-pir-motion.html
Również podł 3.3V ale pod inny pin który ma 3.3V (wejście)
Kurde no @adrian na filmie Ci działa 😀 musi coś być nei halo, sprawdzę inny soft, ale po odł od 5v sonoff wrócił i reagował na guzik :/ dziwne… pewnie jutro będę miał chwilę czasu i sprawdzę ten 501 jak oni tam podł. Bo AM312 sprawdzałem i też ma zakłócenia :/.
Ktoś zna niemiecki? 🙂
https://wiki.fhem.de/wiki/Sonoff#Spannungsversorgung_des_HC-SR501
Próbowałem z 3 czujnikami 501, 505 i AM312? jedynie ten ost zachowuje się dziwnie bo działa tak jakby odwrotnie, jeśli jest ruch to LED się nie świeci a jeśli nic się nie dzieje to dioda miga i zmienia stan OPEN to CLOSE :/
501 nie działa z 3.3 i z „innym" podłączonym pinem bezpośrednio pod 3.3v.
Ehh 🙁
501, 505 ma wbudowany stabilizator 3.3v, zasilanie na stabilizator idzie przez diodę zabezpieczającą przed odwrotnym podłączeniem. Dlatego zasilasz od 5v, jak chcesz zasilać napięciem 3,3v musisz pominąć diodę i stabilizator.
Wszystkie moduły PIR bazujące na BSS0001 montowane blisko esp będą podatne na zakłócenia. Jedynym wyjściem jest zastosowanie sensora pir w wyjściem cyfrowym (rodzina AR612, 412, 312). Gotowy moduł z regulacją:
https://www.gotronik.pl/modul-pir-czujnik-detektor-ruchu-sb00622a-2-p-2274.html
No to jest ciekawe
Ktoś przetestował? kurde 4 czujnik – kupił bym ale jak to nie zadziałą to już kaplica 😀
@adrian przetestowałeś ponownie PIR?
O sensorach PIR od 5 minuty.
https://www.youtube.com/watch?v=jpjfVc-9IrQ
Film widziałem i ten PIR AM312? też podł. ciekawostka jest taka, że jak nie było ruchu dioda migała w sonoff i był 3.3 OUT, a jak się ruszałem to przestawało 😀 i OUT 0v czyli odwrotnie 🙂
@booster żeby odwrócić logikę przy tym AM312 wystarczy go podłączyć do sonoffa przez tranzystor i będzie działał odwrotnie niż działa teraz
potestowałem chwilę T3 z AFE z Sonoff. Nie znalazłem jakiś szczególnych problemów. Może problem jest w tym, że mi sie wydaje, że dobrze działa, a właśnie źle działa. Dajcie znać. Nagrałem z testowania wideło.
https://www.youtube.com/watch?v=hRbhKgH6VIw
Dzięki wielkie @adrian, ehh zrobię inaczej nowy czujnik i nowy sonoff jutro zobaczę na nowych urządzeniach, jak będzie coś nie tak to nagram jak to jest u mnie 😉
@adrian zakłócenia o których piszą koledzy wynikają generalnie z dwóch powodów , pierwszy to antena wifi samego sonoffa , ustaw czas podtrzymania PIRa na np 20- 40 sek i zamknij oba urządzenia w jakiejś obudowie typu obudowa lampy,
drugi powód to nie do końca stabilne zasilanie samego PIRa , brane z wejścia stabilizatora, który ma za zadanie obniżyć zasilanie dla ESP do 3,3V .
Zajmując się między innymi systemami alarmowymi , wiem , że są czujniki i czujki 🙂 Moje doświadczenia też nie są potwierdzone praktyką , bo nie korzystam z tanich PIRÓw , ale sam doświadczyłem pętli , która powodowała cykliczne załączanie przekaźnika .

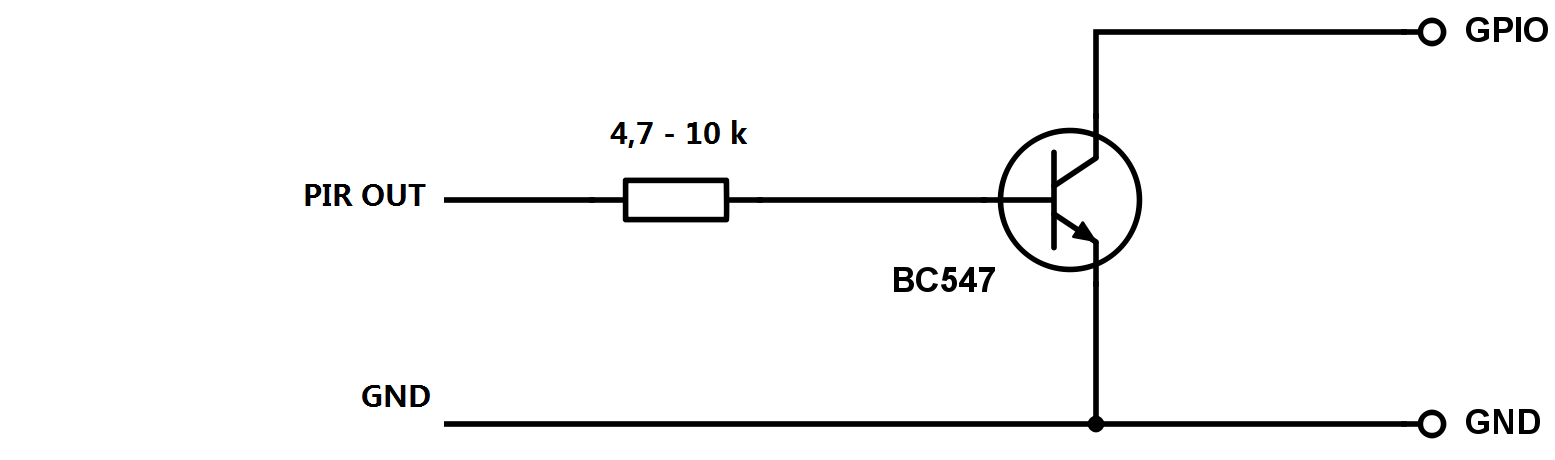

Podłączyłem ten sam układ przez transoptor , który tylko izoluje 5V od 3.3V i przez ponad godzinę nie było niepożądanych efektów.
Jak kogoś będzie męczył fakt dziwnych wskazań Twojego miernika to napiszę nowy temat opisujący dlaczego tak się dzieje
Nie do końca rozumiem a walczę z tym już dwa dnie.
W OH robię:
1.
a) Mqtt think broker. -serwerem jest adres IP OH?
Czy
b) mqtt-system-broker? – nie udało mi się w tej konfiguracji uzyskać status online.
2. Jeśli a)
to czy w AFE T3 podaje w miejscu /device/ wygenerowany kod w moim przypadku: mqtt:broker:268a6cd1 ??
3. Czyli w AFE T3 podaje w moim przypadku
/mqtt:broker:268a6cd1/Pir1/stare
?
4. W OH dodaje „Generic MQTT Thing" nazywam Pir1 ustawiam most na mqtt:broker:268a6cd1
5. Dodaje w Pir1 kanał w którym wpisuje:
– Open/close contakt
-chanel id: Pir1
– w „MQTT state topic" oraz „MQTT command topic" wpisuje: /mqtt:broker:268a6cd1/Pir1/stare
6. Zaznaczam: Is command
– w „On/Open value" wpisuje: on
– w „Off/Closed value" wpisuje:off
Co robię źle? I jak to naprawić??
Jeśli dobrze rozumie co robisz to jeśli chodzi o MQTT Broker to ani a) ani b)
Jak chcesz konfigurować PIR przez Paper UI to patrz tutaj co wpisać
Jeśli ręcznie to poniżej jest definicja wszystkiego w AFE T3 w Things, gdzie MQTT Topic w AFE Firmware jest /t3/ a nazwa PIR = pir
Hej Adrian. Wczoraj sie bawilem afe T3 wer1.3.0 z czujnikiem ruchu. I pewne rzeczy zauwazylem ktore wczesniej tej funkcji nie uzywalem. Chodzi o dodatkowe przelaczniki dodane w konfiguracji. Chce cie tylko poinformowac czy wiesz o tym. A mianowicie:1uzywajac domoticza i esp z dwoma przekaznikami , w domoticzu utworzone dwa przelaczniki wlanczajace przekazniki esp sa pogaszone. Teraz w esp w konfiguracji utworzylem dodatkowo dwa przelaczniki na dwuch gpio. Wlanczajac nimi przekazniki nie zmienialo mi stanu w domoticzu.to jedna sprawa.2 druga sprawa to jesli teraz te przekazniki powlanczam w domoticzu i prubuje przelanczac przelacznikami tymi na gpio to teraz wlaczenia sa odwrotne. Mowie o bistabilnych. Tzn w pierszej wersji gdy w domoticzu byly wylaczone to gdy zwieram gpio do masy to je wlancza a jak w domoticzu sa wlaczone to gdy zwieram gpio do masy to mi sie wylanczaja.To co zauwazylem
