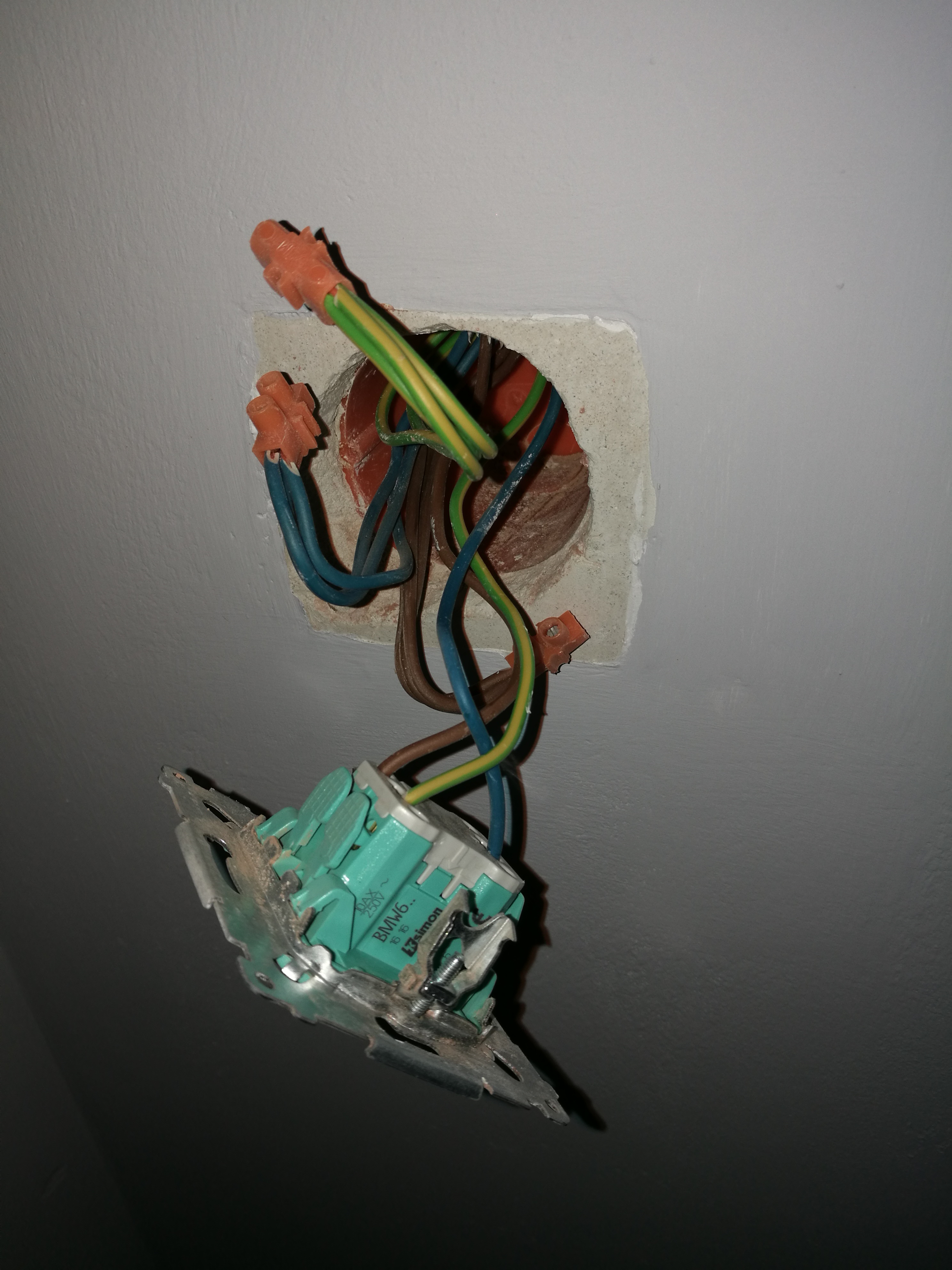

Witam serdecznie potrzebuje pomocy podłączenia sonoff touch załaczam zdjecie jak to wygląda pomocy !

IMG 20180605 162200

Dodane : 05/06/2018 3:42 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


W czym jest problem kolego @lukasz89 z tego co widać trudno coś wywnioskować bo do sonoffa są podłączone wszystkie przewody, a czy słusznie zależy od instalacji elektrycznej. Na pewno sonoff musi mieć na stałe 230V i steruje podniem fazy na żarówkę . Jak nie masz  stałego zera w tej puszce to bedzie lipa , co nie znaczy , że sie nie da .

Jak szanowny kolega chce schemat to mogę spłodzić tylko wolę się upewnić , że kolega wie co to faza i zero


Dodane : 05/06/2018 5:37 pm
(@lukasz89)
Wpisów: 6
Bywalec
Autor tematu

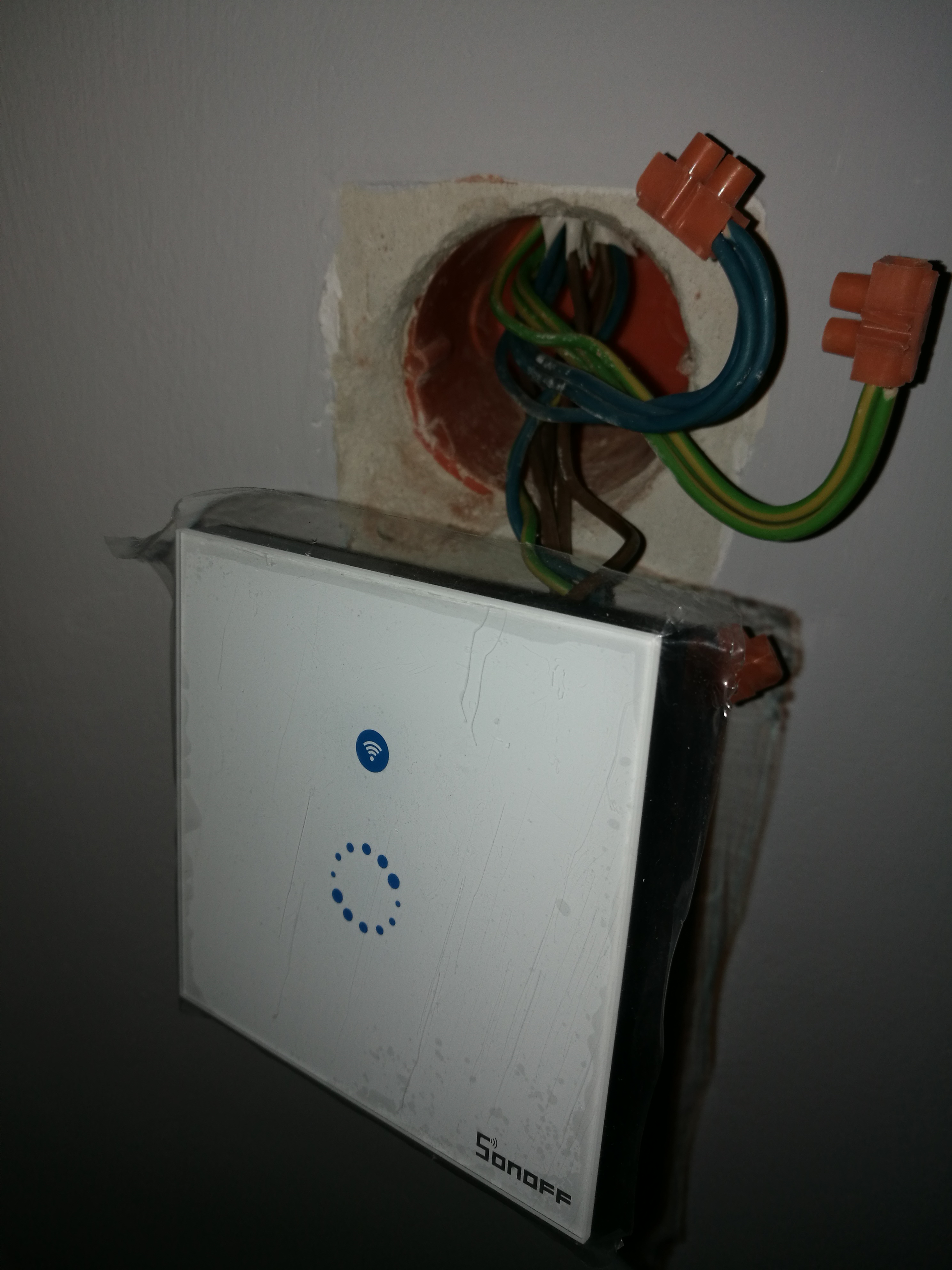

Hej problem jest taki że jest tam tak dużo kabli ze nie wiem który ma być podpięty w lout ?? świeci ale nie załącza światła pomocy

IMG 20180605 184549
IMG 20180605 184536

Dodane : 05/06/2018 6:05 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Do L- out ma być podpięty przewód , który podaje fazę na odbiornik ( lampa żarówka )  Czyli robimy tak na L-in podajemy stałą fazę na drugi zacisk chyba opisany jako N ( nie mam Toucha ) podajemy stałe ZERO , do żarówki musi dochodzić na stałe to ZERO a Faza czyli prąd do żarówki ma dochodzić po załączeniu sonoffa .

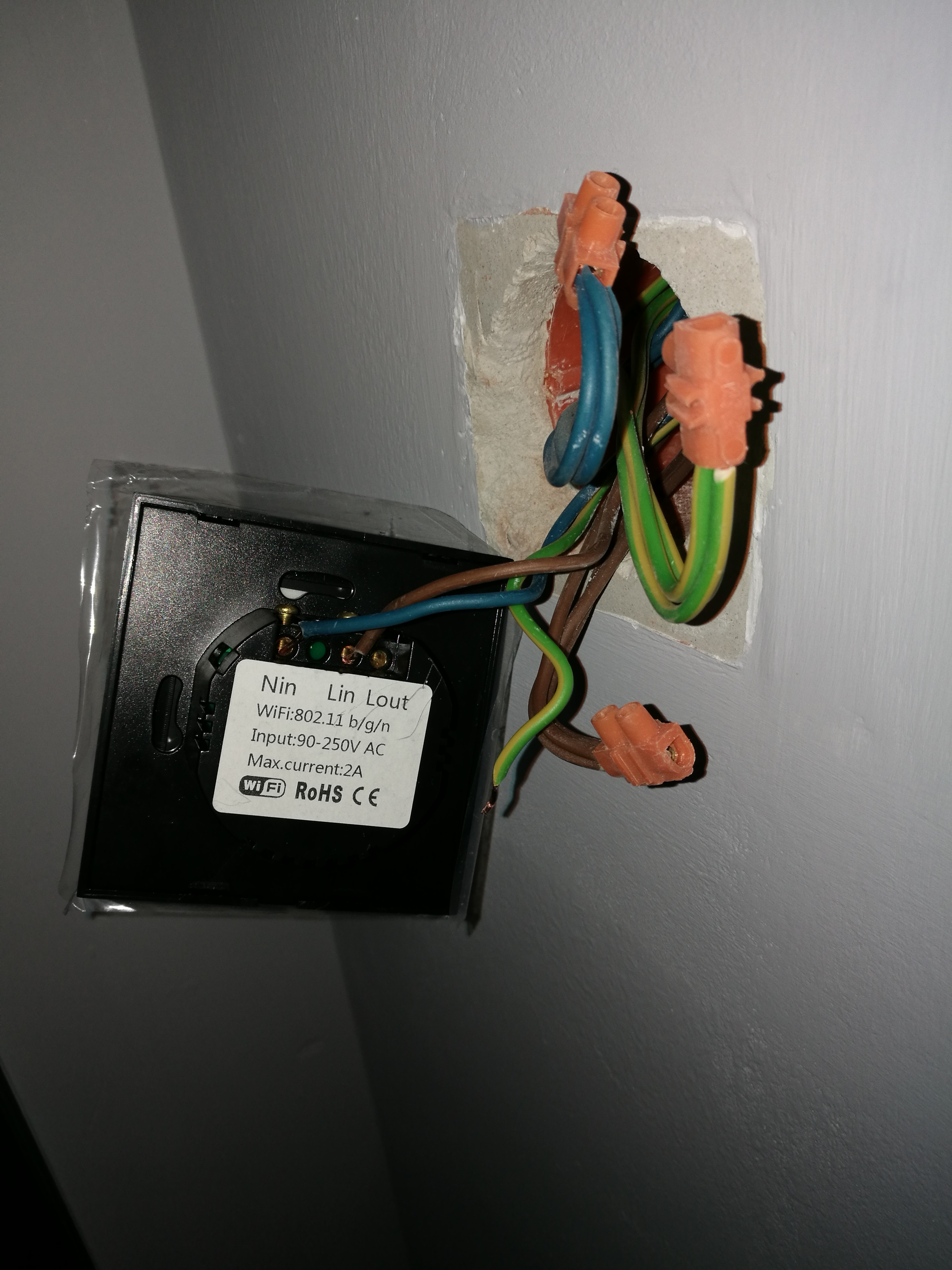

Na drugiej fotce masz wszystko ładnie opisane L-IN faza na stałe N-In zero na stałe i L-OUT faza wyjściowa na odbiorniki ( żarówki ) ZERO czyli N-in musi być tez podłaczone na stałe do żarówki . Całe czary dzieją się tak, że faza czyli przewód na którym świeci zwykła kontrolka , jest przekazywany na żarówkę jak ty o tym zdecydujesz a zero czyli przewód neutralny musi być na stałe doprowadzony do żarówki

Nie napisałes że wiesz co to faza i zero więc boję się rysować schemat , a boję się o twoje zdrowie


Dodane : 05/06/2018 6:16 pm
(@lukasz89)
Wpisów: 6
Bywalec
Autor tematu


ok to proszę o schemat choć za  dużo z elektryki nie wiem ale jakoś se radze jak dla mnie za dużo jest tam kabli i jestem w kropce .....


Dodane : 05/06/2018 6:20 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Zadam pytanie pomocnicze , Czy jest przy żarówce wolny przewód o kolorze żółto - zielonym ?




Dodane : 05/06/2018 6:38 pm
(@lukasz89)
Wpisów: 6
Bywalec
Autor tematu


nie ...


Dodane : 05/06/2018 7:13 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


@lukasz89 - Twój problem nie miał nic wspólnego z tematem Sonoff z czujnikem DH11 pod którym dodałeś swoje pytanie dlatego został przeze mnie utworzony nowy temat


Dodane : 05/06/2018 7:29 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Tak jak szczątkowo odpowiadasz , takiej pomocy się spodziewaj , Chłopie piszesz na forum o automatyce prawie inteligentnej a oczekujesz odpowiedzi na banalne elektryczne problemy !

Skoro nie ma tego żółto zielonego przy żarówce to kotoś go obcioł czy kabel jest tylko dwu żyłowy ?


Dodane : 05/06/2018 7:36 pm
(@lukasz89)
Wpisów: 6
Bywalec
Autor tematu


kabel jest 3 żyłowy i są wszystkie 3 podłączone do lampy  , myślałem czy jest wolny w sensie nie podłączony sorry za moje odpowiedzi i dziękuje za wsparcie 🙂


Dodane : 05/06/2018 7:36 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


tutaj jest stary wątek dot. Touch i jakiś schemat podłączenia również, ale musisz wiedzieć co masz w kablach jak napisał isom


Dodane : 05/06/2018 7:38 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


To teraz uważaj bo piszę o nie standardowych połaczeniach

Zółto zielony ten co jest od lampy do puszki łaczysz z niebieskim , który idzie od bezpieczników , to jest nasze stałe ZERO jak juz kumasz to super a jak nie to zakumasz potem

Potem kabel z prądem na wejście

na wyjściu juz będzie gitara


Dodane : 05/06/2018 8:17 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Bardziej łopatologicznie , do poprawnej pracy sonoffa Touch potrzeba pełnego zasilania 230V , czyli tak jak do lampy potrzeba fazy i zera , w starych instalacjach elektrycznych zero jest na stałe doprowadzone tylko do żarówki ( odbiornika , żyrandola ) więc żeby to zero pozyskać do puszki gdzie siedzi sonoff , trzeba przesłać za pomocą żółto-zielonego przewodu zero od żarówki do puszki gdzie siedzi sonoff .


Dodane : 06/06/2018 12:09 pm
lukas121
(@lukas121)
Wpisów: 543
Ekspert Zasłużony dla Forum Donator 2K19


@bulbacz jak bawisz się instalacją 230v pasowałoby coś podstawowej wiedzy przyswoić to nie przelewki.

Masz przewód fazowy oznaczany jako L (kolory czarny, brązowy, czerwony)

przewód neutralny oznaczany jako N (kolor niebieski) dawne nazewnictwo którego się nie stosuje tzw zero

przewód ochronny oznaczany jako PE (kolor żółto-zielony) podłączany do metalowych obudów.

Tu masz różnice w instalacjach:

Instalacja najczęściej stosowana powiedzmy starego typu

a taka jest wymagana do sonoffa


Dodane : 17/09/2018 6:48 pm
