Witam
Zaznaczam że dopiero zaczynam z tematem szzmart domu 🙂 Proszę o wyrozumiałość.
Sonoff Touch wymga żyły N w puszce . Załączyłem zdjęcie puszki pod obecnym włącznikiem. Proszę o pomoc w zdiagnozowaniu czy ten sonoff będzie poprawnie u mnie działał ??
Link do Sonffa, można podejrzeć schemta:
- W puszcze pod obecnym włącznikiem znajdują się trzy przewody . Niebieski - N (właśnie nie jestem pewien czy to jest naprawdę neutral) , Brązowy , oraz żółto zielony. Gdy obecny włącznik jest włączony i sprawdzam probówką przewód niebieski to probówka się świeci. Gdy ponawiam test na wyłączonym włączniku probówka się nie świeci.
- Przy lampie z sufity wchodzą 4 przewody - brązowy, szary, czarny i żółto zielony ( obecnie jest nie podłączony do lampy). Lampa ma pojedyncze światło i tak raczej zostanie.
Chciałbym żeby podłączanie było bezpieczne i zgodne ze sztuką 🙂
Dziękuję za pomoc.
PS. LINK DO ZDJĘĆ: https://drive.google.com/drive/folders/1EC0CPkIxdehLlDA7wpfa898kJKqNMYOB?usp=sharing
Dodane : 13/01/2021 9:16 am
Jeżeli Niebieski świeci to na pewno nie masz tam N.
Wychodzi na to ,że N został w puszce na górze (tam gdzie dochodzi zasilanie) ,a na wyłącznik schodzi tylko Faza , i przełącznik daje tą fazę na Niebieski i być może również na Żółto-zielony ( podwójny wyłącznik).
EDIT : żeby ten Sonoff zadziałał , to musisz dobrać się do puszki na górze i "przedrutować" . Będziesz miał wtedy możliwość zapalenia tylko całego żyrandola tym sonoffem - który i tak jest jednokałnałowy ( teraz w zależności ,czy masz pojedynczy ,czy podwójny włącznik , możesz zapalać połowę żarówek w żyrandolu).
Autor tematu
Tak, niebieski przewód świeci, w sensie probówka 🙂 gdy przełącznik światła jest włączony. Sprawdzane w puszce pod włącznikiem.
W takim razie chyba muszę pójść w tą stronę
-Przełącznik ZigBee który nie wymaga żyły N , ale ma w komplecie kondensator który trzeba podłączyć przy lampie.
Proszę o pomoc i info jak prawidło trzeba będzie wpiąć kondensator do tego obwodu ??
-Obecnie do kostki przy lampie od strony sufitu schodzą trzy przewody brązowy, czarny i szary. Od lampy do kostki są podłączone dwa przewody niebieski i brązowy. Widać wszystko zdjęciu ''lampa.jpg". Lampa ma pojedyncze światło.
Dziękuje za pomoc.
Dodane : 13/01/2021 10:30 am
W sumie dało by się to przerobić bez szukania puszki zasilającej.
Trzebaby było znaleść który przewód w żyrandolu odpowiada któremu w przełączniku ( bo niebieski i żółtozielony jest łączony w puszce zasilającej z przewodami do lamy , najprawdopodobniej do czarnego i brązowego , szary w lampie wychodzi ,że jest N - sprawdź to próbówką.
Teraz trzebaby sprowadzić to N z lampy z powrotem do przełącznika tym przewodem , który w przełączniku jest niebieski , a żółtozielonym sterować lampę.
Zgodnie ze sztuką to nie będzie ,ale czy będzie gorzej... ? Już teraz masz na szarym N (najprawdopodobniej ) , a to zgodne ze sztuką nie jest. Tak samo podawanie fazy na żółtozielony...
EDIT: w tym Tuya bez N ,to kondensator wpinasz równolegle z lampą , więc tam gdzie lampa ma niebieski i brązowy.
Na żółtozielonym w przełączniku napięcie się nie pojawia jak przełączasz ? I czy to samo się wtedy nie pokazuje na tym bązowym drucie w lampie nie podłączonym do niczego ? Jeśli tak to jest to najprawdopodobniej jeden drut złączony w puszce zasilającej , tak samo jak niebieski w puszce - czarny w lampie.. Wystarczy wtedy w lampie dać mostek z brązowego na szary i na żółtozielonym masz N w puszce. ( tylko tu mówię o drutach , a nie przewodzie z lampy)
Dodane : 13/01/2021 10:37 am
Mariusz reacted
@marcingajda polecam mniej wprawionemu koledze robić schematy albo rysować na foto , bo ja kumam co masz na myśli ale laik może mieć problem.

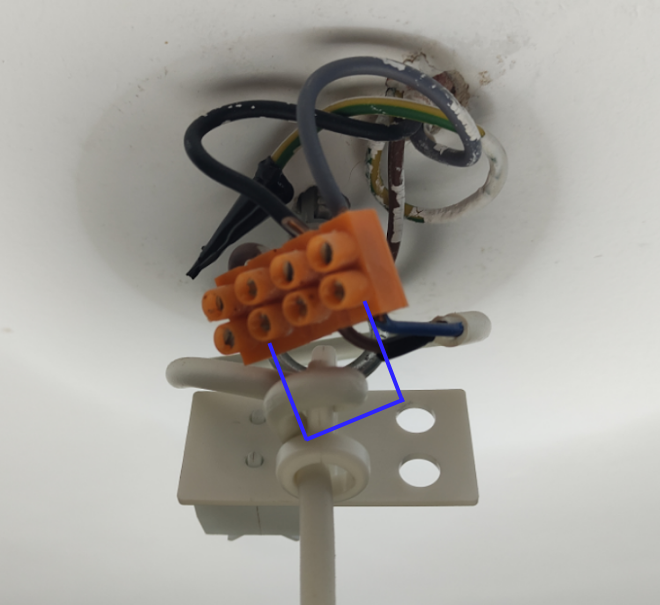

@mariuszpat wyłącz prąd , zrób połączenie jak na foto poniżej niebieskie linie
Odłącz całkiem stary włącznik światła , w puszcze włącznika do żółtozielonego i brązowego podłącz zwykłą żarówkę z oprawką ( może być lampka nocna bez wtyczki , włącz prad.
Jak lampka będzie świecić to masz zasilanie do sonoff , brązowy do L , żółtozielony do N a Niebieski na OUT
