Witam Wszystkich

Mam zrobiony pomiar energii w Domoticzu na module PZEM-004T i esp8266.

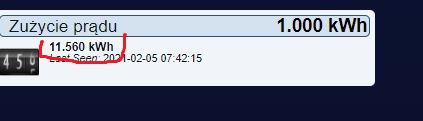

Wszystko działa poprawnie licznik od zamontowania wskazuje 11,56 kW, ale jakoś na wykresach zawsze kw zaokrągla do 1kw.

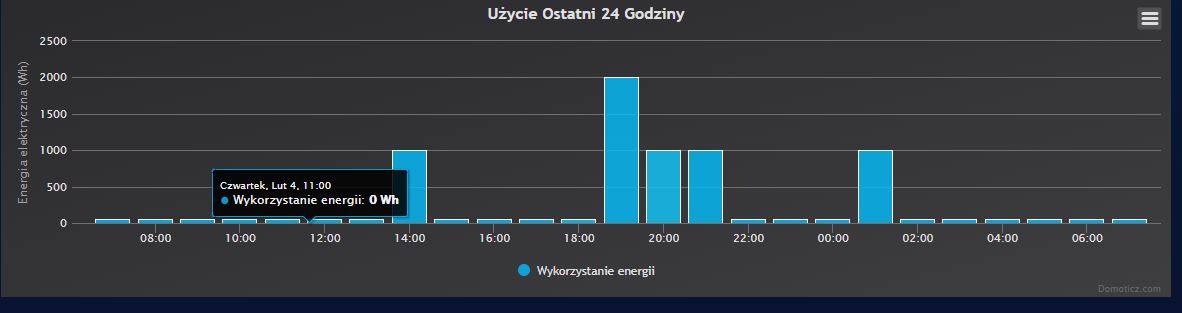

Wchodząc w konkretny dzień widać zawsze na wykresie zużycie godzinowe 1kw pomimo, że monitoruje prace pompy ciepła która cały czas zmienia pobór energii



licznik
wykresy
podzielniki

Dodane : 05/02/2021 7:50 am
(@dzidzi20)
Wpisów: 51
Kontrybutor

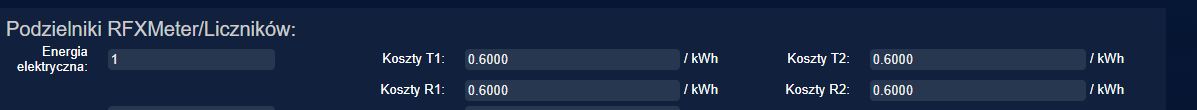

Ja mam pomiar energii elektrycznej zrealizowany przez zliczanie impulsów wysyłanych do esp2866 z licznika. W zakładce podzielniki RFX domoticza mam ustawione wartość 1000 bo 1000 impulsów 1kWh. W liczniku mam zużycie podane z dokładnością 3 miejsc po przecinku

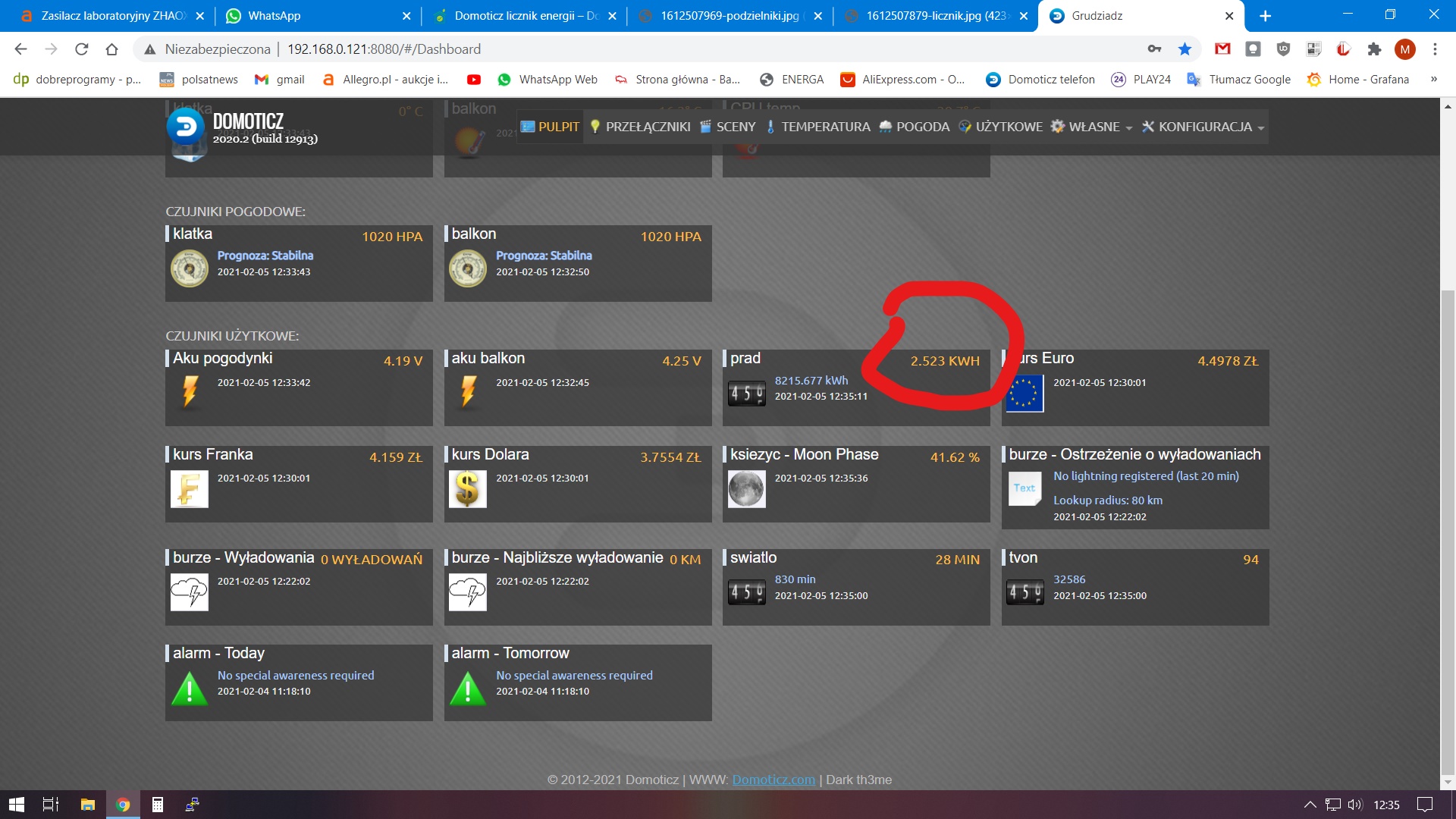

 Zrzut ekranu 14 LI

Dodane : 05/02/2021 12:42 pm
(@dzidzi20)
Wpisów: 51
Kontrybutor

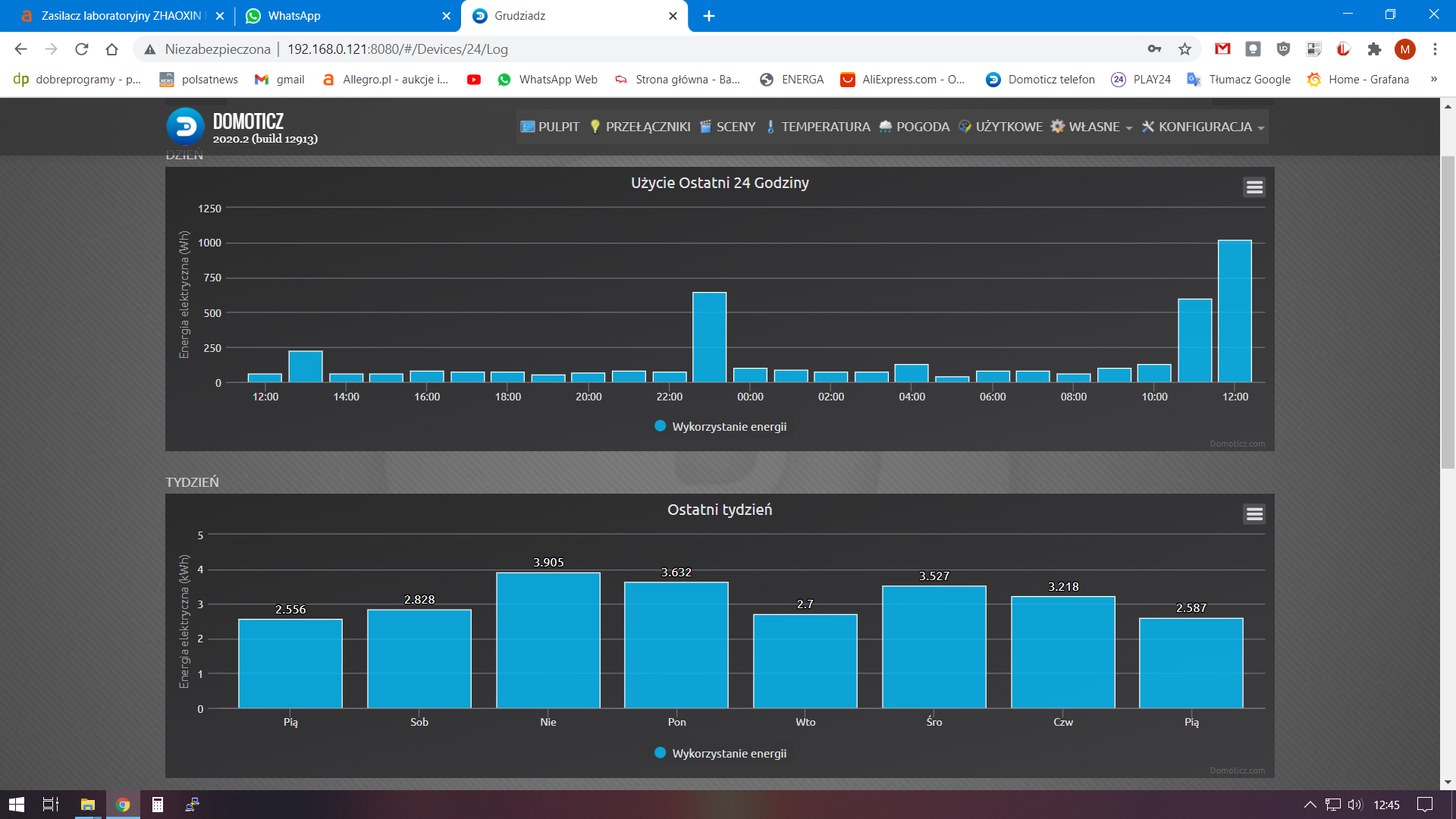

a tak wyglądają wykresy (nie umiem wstawić kilka zdjęć w jednym poscie)

 Zrzut ekranu 15

Dodane : 05/02/2021 12:47 pm
strzelba
(@strzelba)
Wpisów: 89
Pomocny Patron Strony Donator 2K21, Donator 2K22, Donator 2K23


@dzidzi20 Hej możesz rozwinąć swoje rozwiązanie co i jak tak dla prawdziwego nowicjusza


Dodane : 07/02/2021 8:15 pm
(@dzidzi20)
Wpisów: 51
Kontrybutor


licznik mam SDM120 Modbus RS485 (Modbus -a nie udało mi się do teraz uruchomić) . Licznik podłączyłem do nodemcu v3 z wgranym espeasy wg tego  schematu klik.

Pin pod który jest podłączony licznik musi być jako input (w moim przypadku pin nr  14(D5) ). W espeasy w zakładce Rules trzeba wpisać :

On Clock#Time=All,00:10 do
Reboot
endOn

To spowoduje reboot nodemcu v3 o godzinie 10 min po północy i przy okazji skasowanie naliczonych impulsów. Espeasy liczy impulsy do jakieś określonej liczby. po przekroczeniu tej liczby w domoticzu wychodzą mi cuda na kiju (nie wiedziałem o tym i  przez to 2 razy system na malinie stawiałem na nowo)

tu masz zrzuty ekranu z ustawieniami na espeasy

Hardware

Rules

Devices

W domoticzu trzeba utworzyć licznik przyrostowy (w sprzęt dodać  Dummy (Does nothing, use for virtual switches  a następnie licznik przyrostowy) Licznik ma swój idx który trzeba wpisać w espeasy w moim przypadku 24. Na koniec trzeba w ustawieniach domoticza w zakładce Mierniki/Liczniki wpisać ile impulsów to 1kWh w polu Energia elektryczna

a tak to wygląda w ustawieniach domoticza


Dodane : 08/02/2021 12:37 am
(@mig41)
Wpisów: 626
Ekspert


Nie to ,że bym się czepiał , ale w ESP możesz bezpośrednio wyjscie s0 połączyć z GPIO , i zrobić pullup programowo. Da się to espeasy zrobić .

A jaki masz problem z tym modbusem ?


Dodane : 08/02/2021 9:26 am
(@dzidzi20)
Wpisów: 51
Kontrybutor


Kupiłem konwerter usb rs485. Do tego użyłem skryptu do odczytywania danych z licznika. Nie mogę zmusić maliny i licznika do współpracy. Podobno wystarczy tylko dwa kabelki podłączyć do konwertera i licznika. U mnie nie działa. Kupiłem drugi konwerter bo wiadomo jak to z chińskim wynalazkami bywa. Ale to nic nie dało. Znalazłem sposób który opisałem powyżej i jak na razie działa bez zarzutu od roku. Praktycznie te same wskazania co na liczniku głównym. Teraz kupiłem kolejny konwerter i spróbuję podłączyć do wemosa i licznika może będzie działać.


Dodane : 08/02/2021 9:47 am
(@mig41)
Wpisów: 626
Ekspert


Kolega zmusił swoj chinski licznik do gadania po takiej przejsciowce usb i na malinie , przy pomocy domoticza z tym pluginem: https://www.domoticz.com/forum/viewtopic.php?f=65&t=21297&hilit=pymodbus&sid=0f508e45ad6c6700ad2e1061e03174cf

Choć długo walczył ,udało się , głównym powodem był nieprawidłowo wpisany adres ID , na liczniku był 032 , a w pluginie trzeba było wpisać 0:32...



Ja swoj chinski licznik zczytuje po modbusie przez przejsciowke i Wemosa  , i działa tez od ponad roku . "Dostałem" program do skompilowania od znajomego , trzeba bylo go dopasowac - zmienic dane polaczenia , oraz dopasowac rejestry ( bo był na bazie sdm120 , a ten chinski mial troche inne adresy rejestrow). Przekazuje to do mqtt , nie tylko energie , ale i energie bierna , moce ,napiecia ,prady itd.


Dodane : 08/02/2021 10:28 am
(@dzidzi20)
Wpisów: 51
Kontrybutor


@marcingajda

a możesz napisać jak to wszystko zrobić ale tak łopatologicznie.


Dodane : 08/02/2021 12:03 pm
(@mig41)
Wpisów: 626
Ekspert


Mogę , ale ,którą wersję ?:)

No i być moze jakąś podpowiedź ,co zpłyciłem...


Dodane : 08/02/2021 2:24 pm
(@dzidzi20)
Wpisów: 51
Kontrybutor


Teraz tak patrzę i chyba chińczyk mnie w konia zrobił licznik chyba nie ma tego modbus. Zostanę przy tym co jest. Dzięki


Dodane : 08/02/2021 2:35 pm
(@mig41)
Wpisów: 626
Ekspert


Skoro piszesz , że masz SDM120 , to on modbusa musi mieć.


Dodane : 08/02/2021 3:40 pm
(@dzidzi20)
Wpisów: 51
Kontrybutor

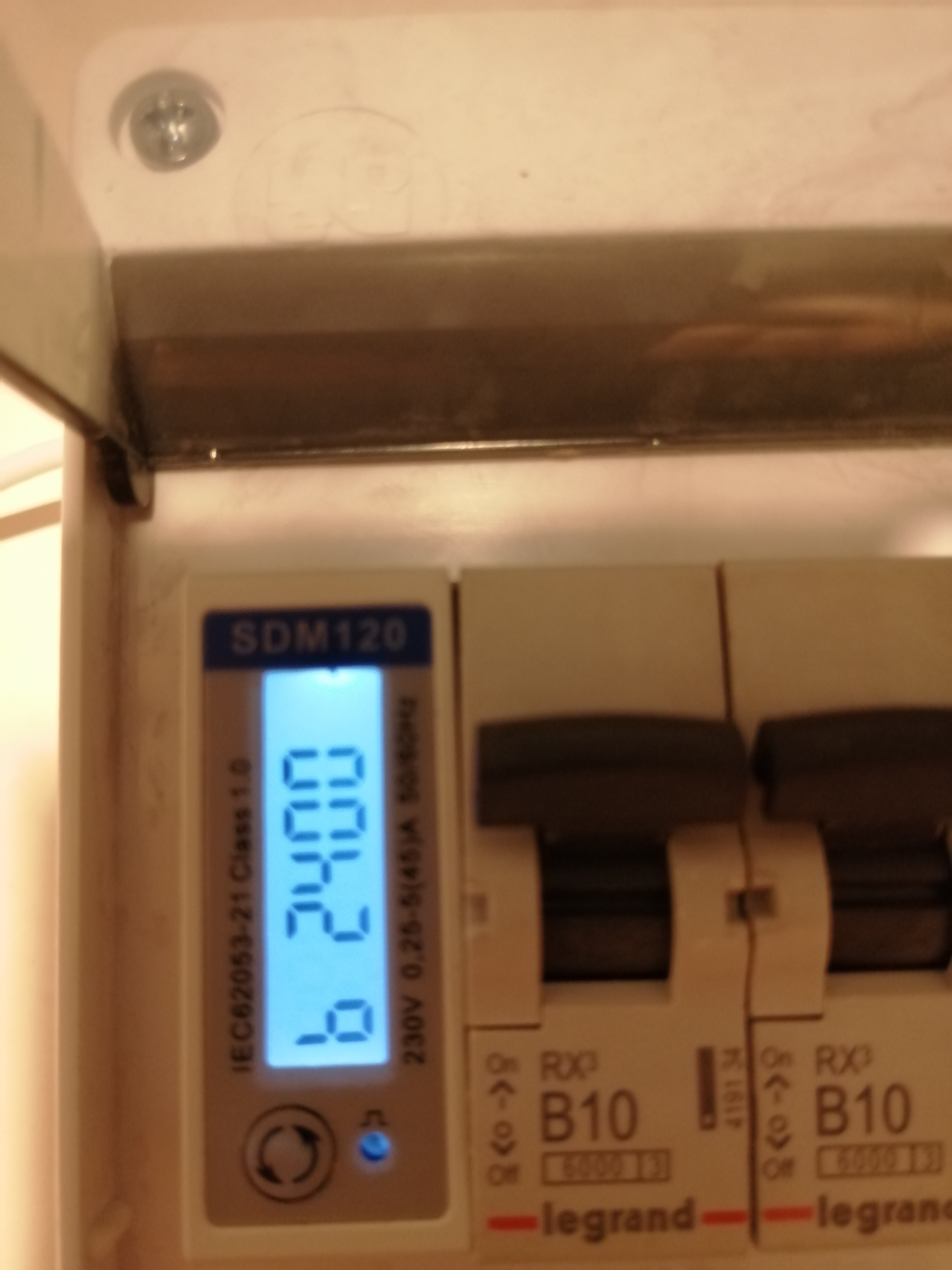

Mam taki. Dziś próbowałem znowu podłączyć ale bez rezultatu

 IMG 20210208 154300

Dodane : 08/02/2021 3:44 pm
(@mig41)
Wpisów: 626
Ekspert


Ok , podłączałeś do terminali 9 i 10 odpowiednio do A i B ?

Podłączyłeś ten konwerter do RPI ? Wykrył go jako ttyUSB ?

W domoticzu masz ten plugin ?


Dodane : 08/02/2021 4:49 pm
(@dzidzi20)
Wpisów: 51
Kontrybutor


Tak podłączyłem jak piszesz. Wykrywa konwerter ale komunikacji brak


Dodane : 08/02/2021 4:51 pm
(@mig41)
Wpisów: 626
Ekspert


Ok ,w liczniku masz paramery jak:

Baud rate 1200, 2400, 4800, 9600
Parity none / odd / even
RS485 network address 3-digit number, 1 to 247

Jakoś da się je odczytać ,a nawet zmieniać.  Wpisałeś je takie same ?

z tym ,żeby pamiętać o tym ID , żeby wpisać np.: 0:01

Odczytujęc Read Input Registers (Function 4) , i register 1 powinno odczytać się napięcie.



EDIT :Register 1 , albo 0 , bo to różnie programy liczą.




Dodane : 08/02/2021 5:06 pm
(@dzidzi20)
Wpisów: 51
Kontrybutor


Naciskając guzik w liczniku nie wadzę tych parametrów :

Parity none / odd / even
RS485 network address 3-digit number, 1 to 247




Dodane : 08/02/2021 5:19 pm
(@mig41)
Wpisów: 626
Ekspert


Ale pokazuje : Id , i trzy cyfry ?

pokazuje b i np. 9600 ?

Pokazuje Prty  ?

Jak tu : https://www.youtube.com/watch?v=yBtqKSWDn1Q#t=3m19s



OK , zdjęcie wkleiłeś z b 2400 ... no ale gdzie są pozostałe rzeczy ?


Dodane : 08/02/2021 5:29 pm
(@dzidzi20)
Wpisów: 51
Kontrybutor
(@mig41)
Wpisów: 626
Ekspert


No to masz wszystkie dane:

Id 0:01 (albo coś w tym stylu jak 0:1)

Parity : None

Baudrate: 2400

Function 4

Register 0

Data type FLOAT 32

Podłączasz A z A , B z B  i musi zaczytać napięcie.


Dodane : 08/02/2021 6:44 pm
