@rafal_sz Jak zasilasz przekaźniki sterujące oświetleniem ? Możesz zmienić sterowanie wejściem - GPIO IN , na sterowanie masą zamiast 3,3V czyli tak jak na schemacie poniżej

Dodane przez: @isom

@rafal_sz Jak zasilasz przekaźniki sterujące oświetleniem ? Możesz zmienić sterowanie wejściem - GPIO IN , na sterowanie masą zamiast 3,3V czyli tak jak na schemacie poniżej

Przekaźnik lamp steruję wysokim sygnałem (3,3V) ale pokombinuje z opornikami bo tutaj może mam problem (nie ustalony stan na wejściu pina)?

@rafal_sz jak zasilasz przekaźniki pytałem a nie jak sterujesz . Nie powinno się zasilać przekaźników z 5V maliny tylko z niezależnego zasilacza a sterowanie wejściami może być stanem niskim lub wysokim ale stan musi być ustalony piny nie mogą wisieć w powietrzu szczególnie przy sterowaniu stanem wysokim

Dodane przez: @isom

@rafal_sz jak zasilasz przekaźniki pytałem a nie jak sterujesz . Nie powinno się zasilać przekaźników z 5V maliny tylko z niezależnego zasilacza a sterowanie wejściami może być stanem niskim lub wysokim ale stan musi być ustalony piny nie mogą wisieć w powietrzu szczególnie przy sterowaniu stanem wysokim

To teraz wygląda to tak: Na pinie nr 21 mam ustawione wejście (IN) i pojawia się stan niski "0" lub "wysoki "1". Niestety domoticz tego nie pokazuje, tzn. raz miałem sytuację że na stanie wysokim pokazał, że przełącznik ma stan ON ale już tak zostało cąły czas niezależnie od zmiany stanu pina. Generalnie przełącznik nie pokazuje stanów. Co mam sprawdzić lub wykonać abym miał ten stan w domoticzu?

Dodam tylko, ze przełącznik jest wirtualny i są zdefiniowane piny do wyboru w pliku domoticz.sh.

@rafal_sz nie bardzo wiem jak sterujesz tym wejściem , ale żeby działało trzeba

sudo nano /etc/init.d/domoticz.sh

wpisujesz to co poniżej

echo 21 > /sys/class/gpio/export
echo in > /sys/class/gpio/gpio21/direction

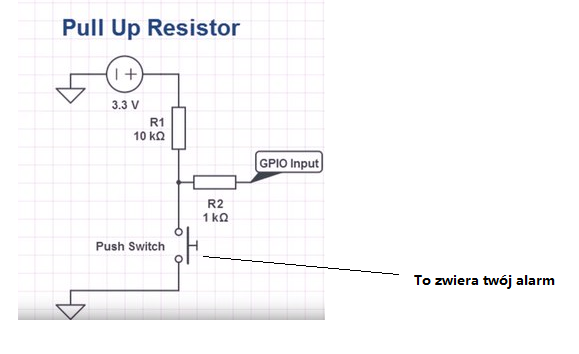

Jak alarm podaje 3V to GPIO 21 łączysz przez rezystor 10K do masy ( GND) a przewód z alarmu do GPIO , a jeżeli alarm podaje GND to GPIO 21 łączysz przez rezystor 10K do 3,3V .

Dodane przez: @isom

@rafal_sz nie bardzo wiem jak sterujesz tym wejściem , ale żeby działało trzeba

sudo nano /etc/init.d/domoticz.sh

wpisujesz to co poniżej

echo 21 > /sys/class/gpio/export
echo in > /sys/class/gpio/gpio21/direction

Jak alarm podaje 3V to GPIO 21 łączysz przez rezystor 10K do masy ( GND) a przewód z alarmu do GPIO , a jeżeli alarm podaje GND to GPIO 21 łączysz przez rezystor 10K do 3,3V .



1. Parametry w pliku dodane (w tym przypadku chodzi o pin 21 i 22 - dwa sygnały z alarmu).

2. Rezystor do masy jest (10kOhm).

3. Ustawione od nowa przełączniki i przypisanie pinów (czy ustawiony rodzaj przełącznika ma znaczenie?)

4. GPIO -wskazuje stan wysoki (sygnał z alarmu).

5. Domoticz - cały czas wskazanie przełącznika - off(nie odświeża?).

Dodam tylko, że Domoticz jest w wersji 2020.2. Brakuje mi pomysłów.

@rafal_sz zgodnie z tym co wstawiłem nie możesz używać do obsługi GPIO WiringPI ( widać to na twojej fotce )  jak ustawisz deklarację w pliku domoticza tak jak napisałem wcześniej to potem dodajesz obsługę GPIO tak jak na foto poniżej

@isom

Zgodnie z sugestią zmieniłem zapis w domoticz.sh (wpis dla dwóch pinów 21 i 22).

Automatycznie pojawiły się na liście urządzeń te dwa przełączniki, więc je dodałem. Efekt ... taki sam. Niezależnie od stanu niskiego i wysokiego brak reakcji - ten sam status: zamknięty.

@rafal_sz to jest zbędne w pliku domoticz

sudo systemctl daemon-reload
sudo /etc/init.d/domoticz.sh restart

Dodane przez: @isom

@rafal_sz to jest zbędne w pliku domoticz

Usuń zapisz zmiany , wykonaj



sudo systemctl daemon-reload
sudo /etc/init.d/domoticz.sh restart



Po tym możesz przetestować bez przewodów od alarmu zwierając Te GPIO do GND i rozwierając

Zwieram do GND jak i podaje 3.3V i nic się nie dzieje. Oczywiście podając 3.3V z alarmu w wiringPi (gpio readall) stany się zmieniają za każdym razem bez zwłoki. 😒

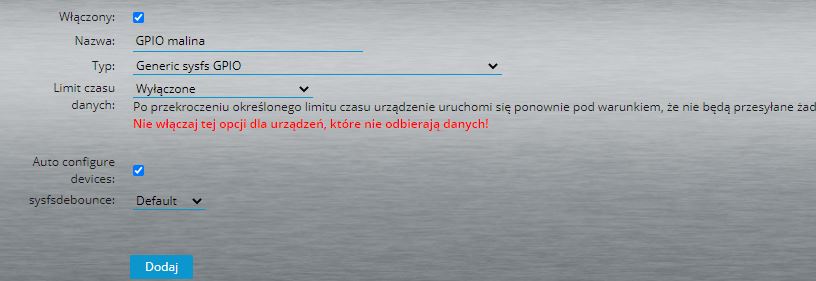

Musisz się zdecydować czy korzystasz z wiringPI czy z Generic sysfs GPIO . Wstawiłem Ci schematy jak to podłączyć , podałem co wkleić do pliku domoticz.sh , wskazałem jaki sprzęt dodać i to wszystko dotyczy nowszej i lepszej obsługi GPIO czyli sysfs GPIO.

Tak połączony układ działa praktycznie od strzała i ma taką przewagę nad wiringPI że GPIO pamiętają stan po resecie . Może zrób jakieś fotki z tego jak dodałeś ten sprzęt , czy nie masz zdublowanych urządzeń ( wiringPI i sysfGPIO ) Usunąłeś to co pokazałem ?

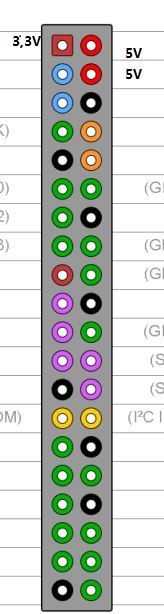

I zaznacz których GPIO używasz bo może mieszasz GPIO z Numerami Pinów

@isom

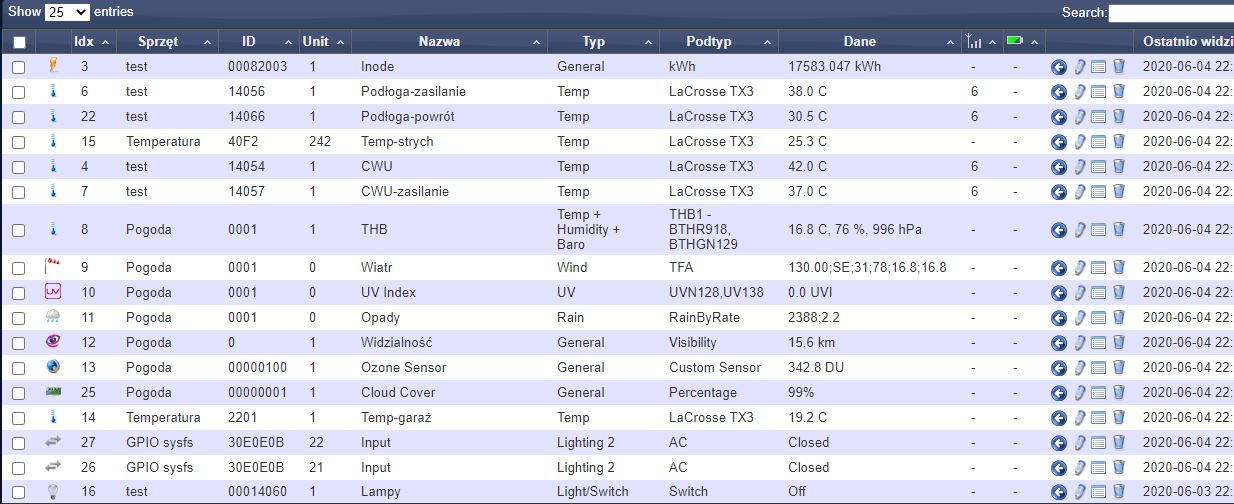

OK, przesyłam listę wszystkich urządzeń w domoticzu jakie mam podpięte. Co do przełączników to mam jeszcze jeden który poprzez skrypt uruchamia lampy (ostatni na liście poprzez sterowanie gpio; komenda: sudo gpio write 1 0 lub 1).
Czy korzystanie z jednej opcji tzn.: wiringPi lub generic sysfs dotyczy domoticza czy też całego rpi?

(przed zmianą nr pinów)

Dodane przez: @rafal_sz

Czy korzystanie z jednej opcji tzn.: wiringPi lub generic sysfs dotyczy domoticza czy też całego rpi?

Jedno i drugie dotyczy rpi , ale generic sysfs jest zaimplementowane w domoticz tak że obsługa jest banalnie prosta

Czy te GPIO sprawdzasz ?

@isom

Zaaktualizowałem moją poprzednią wiadomość pod kątem nr pinów.

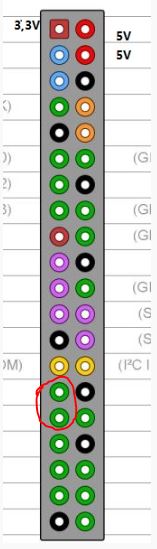

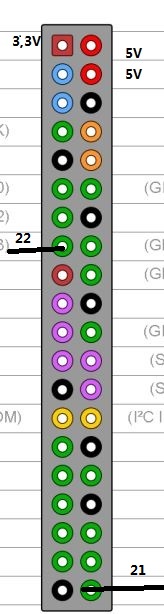

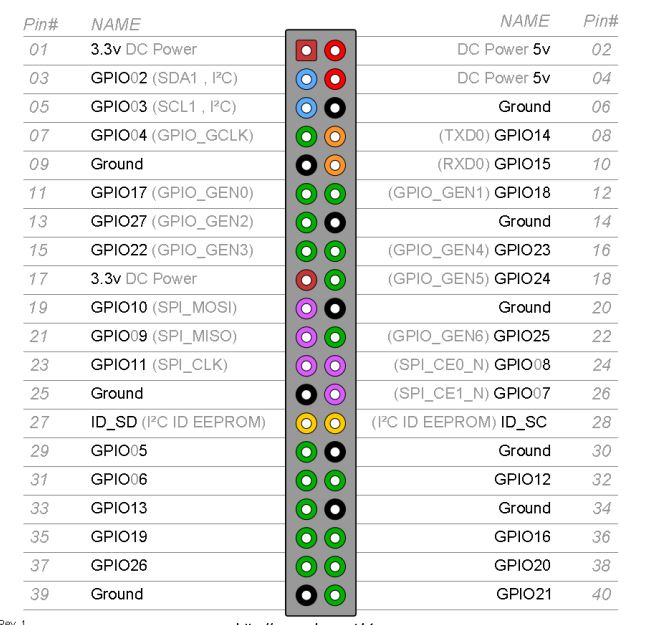

@rafal_sz te które Ty używasz to GPIO 5 i 6 jak chcesz 21 21 to te które ja zaznaczyłem

Dodane przez: @isom

@rafal_sz te które Ty używasz to GPIO 5 i 6 jak chcesz 21 21 to te które ja zaznaczyłem

Alleluja! Do trzech numerów pinów razy sztuka! W końcu ruszyło.

Dziękuję za cierpliwość i porady.

Sprawdzaj na przyszłość
