Odczyt analogowego licznika energii elektrycznej. (wodomierz najprawdopodobniej również)

2 Wpisów
2 Użytkownicy
0 Reactions
1,892 Wyświetleń
(@lm393)
Wpisów: 4
Bywalec
Autor tematu


Zbudowałem układ lm393 +cny70 który idelanie odczytuje impulsy z obracającej się tarczy analogowego licznika energii elektrycznej.

Jeżeli testy wypadną pomyślnie udostępnię schematy +wzór płytki pcb.

Na ten moment chciałem odczytywane dane wysyłać do domoticza za pomocą espeasy.

Znalazłem starą wersję espeasy która ma zaimplementowaną obsługę licznika energii. Wtyczka P112 Power Counter.

We wtycznej tej ustawia się liczbę impulsów ile przypada na kWh i ona przesyła gotowe już dane do domoticza.

Moja konfiguracja na esp

[url= ]

Konfiguracja domoticz

[url= ]

[url= ]



Na czas testu wykonałem 12 mrugnięć diodą aby zasymulować zużycie 100w natomiast domoticz pokazał 159.5W. z tego co zauważyłem to domoticz na wykresie pokazuje dane co 5min.

Bardzo bym prosił o wytłumaczenie zasady działania odczytu liczników energii np. na konkretnym moim przykładzie gdzie 120 impulsów przypada na 1kWh.

Jeżeli jakieś informacje są niepełne to uzupełnię bo idzie sroga burza u mnie i piszę na szybko w lekkim stresie czy zdążę wyłączyć komputer:)

Pozdrawiam




Dodane : 16/08/2020 3:33 pm
isom
 isom
(@isom)
Wpisów: 5180
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@lm393 Odnośnie wykresów to już pewnie się zorientowałeś, że pierwsze wskazania można zobaczyć po tym jak minie pełna godzina i nie mylić tu że to musi cała godzina wskazań. Dotyczy to praktycznie wszystkich czujników, liczników.

Domoticz aktualizuje ( odświeża) wykres co 5 minut i to nie jest najszczęśliwsze rozwiązanie, dlatego jeżeli zależy komuś na bardziej precyzyjnych wykresach to polecam  wysyłanie danych do InfluxDB i wyświetlanie ich w grafanie.

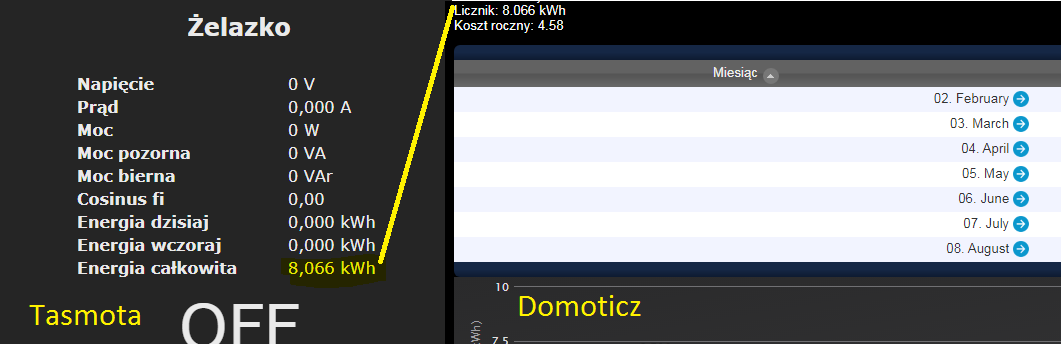

Co do wysyłanych danych to jeżeli wgrany soft do esp dobrze oblicza zużycie chwilowe i całkowite czyli moc chwilowa w czasie, to Domoticz takie wartości przyjmie i wyświetli. Poniżej przykład wyliczeń w Tasmota i to co pokazuje domoticz.

energia
Jeżeli espeasy wysłało 159W a Tobie wychodzi 100W, to coś albo Ktoś popełnia błąd w obliczeniach.
Domoticz co prawda robi wyliczenia na podstawie chwilowych danych w funkcji czasu, ale nie odbiegają one od tego co wysyła firmware wgrane do esp.
Polecam zrobić testy na żywym organizmie czyli spisać wskazania licznika energii, zamontować ten cny70 tak żeby dobrze widział czarne pole licznika i po godzinie porównać.
Jak chcesz się dowiedzieć więcej o algorytmie wyliczeń w domoticz to przeczytaj temat czujnika deszczu w AFE . @adrian pisał kod pod domoticz i było to na bieżąco testowane . Jest tam  sporo informacji na temat obliczeń przyrostowych a zasada działania licznika deszczu i licznika energii w domoticz jest identyczna.

Dodane : 16/08/2020 6:19 pm
