Miejsce do prawidłowego podłączenia PIR do Sonoffem.

5 Wpisów
3 Użytkownicy
0 Reactions
1,810 Wyświetleń
Sebastian
Wpisów: 21
Autor tematu
(@sebastian)
Praktykant
Dołączył: 6 lat temu

Cześć, to mój pierwszy post na forum i niedawno dopiero rozpocząłem swoją przygodę z automatycznym domem, dlatego wybaczanie laikowi niektóre pytania 😉

Korzystając z porad Forum i strony www wgrałem już AFE Firmware T3 i wydaje się być OK - sieć AFE-Device jest poprawnie rozgłaszana i mogę się połączyć z Sonoffem.

Na załączonym do posta zdjęciu jest  Sonoff Basic oraz czujnik PIR HC-SR501, prośbę mam do Was o wskazanie miejsc do prawidłowego podłączenia PIR do Sonoffem.

Edit: Nie mogę wstawić pliku, wklejam adres url: Sonoff+PIR

4 Odpowiedzi
isom
Wpisów: 5178
 isom
Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
(@isom)
Szef wszystkich szefów
Dołączył: 7 lat temu

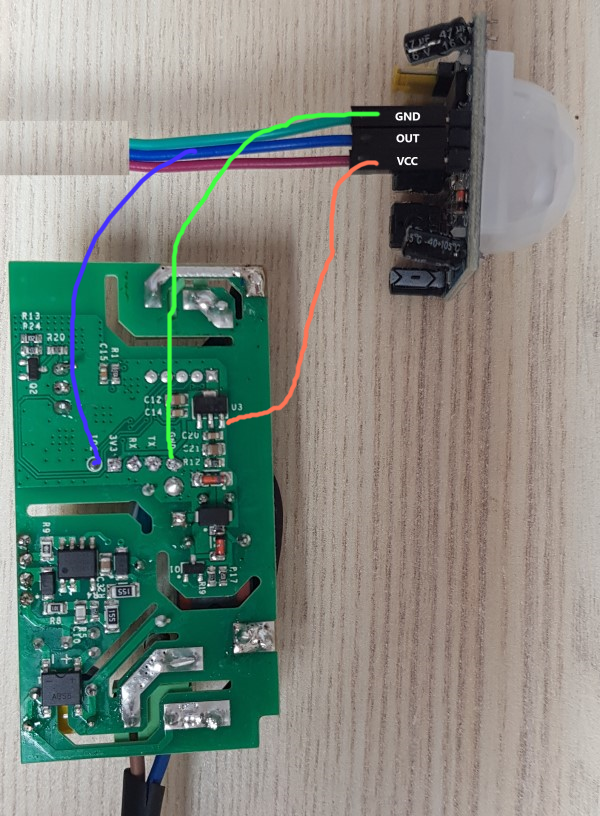

W AFE ustaw dla PIR GPIO 2 i połącz tak

pirczujnik1
a jak będą jakieś fałszywe włączenia to wykorzystaj schemat z transoptorem , znajdziesz odnośnik do niego kilka wpisów wyżej , jest tam podłączenie pod GPIO 14 , ale identycznie mozna podłączyć po GPIO 2
Odpowiedz
Wpisów: 234
(@booster)
Weteran
Dołączył: 8 lat temu

@Sebastian Daj znać czy wszystko Ci działa prawidłowo 🙂

Odpowiedz
Sebastian
Wpisów: 21
Autor tematu
(@sebastian)
Praktykant
Dołączył: 6 lat temu

@isom dzięki wielkie za pomoc - zadziałało.

Jeszcze obserwuje urządzenia ale coś mi się wydaje że mam odczynienia z fałszywymi włączeniami no chyba, że ten PIR jest tak czuły i wykrywa mojego psa.

Nie do końca też rozumiem odczyty z get, twierdzi że czujka jest wyłączona a przekaźnik działa i lampka świeci.

{"device":"pir","name":"pir1","command":"get","value":"closed","status":"success"}



Edit: OK, po parunastu minutach testów wygląda na to, że działa bardzo dobrze i nie ma fałszywych włączeń. Przeniosłem czujnik w inne miejsce w pokoju i okazuje się, że rzeczywiście był tak czuły i łapał psa.

Wydaje mi się też, że wiem już na czym polegają wartości "closed" i "open". "Open" jest w momencie gdy PIR wykryje ruch, niezależnie od tego czy włączył już przekaźnik przy poprzednim wykryciu ruchu.

Odpowiedz
Sebastian
Wpisów: 21
Autor tematu
(@sebastian)
Praktykant
Dołączył: 6 lat temu

Witajcie, dziś udało mi się podłączyć Sonoff+PIR do Domoticz.

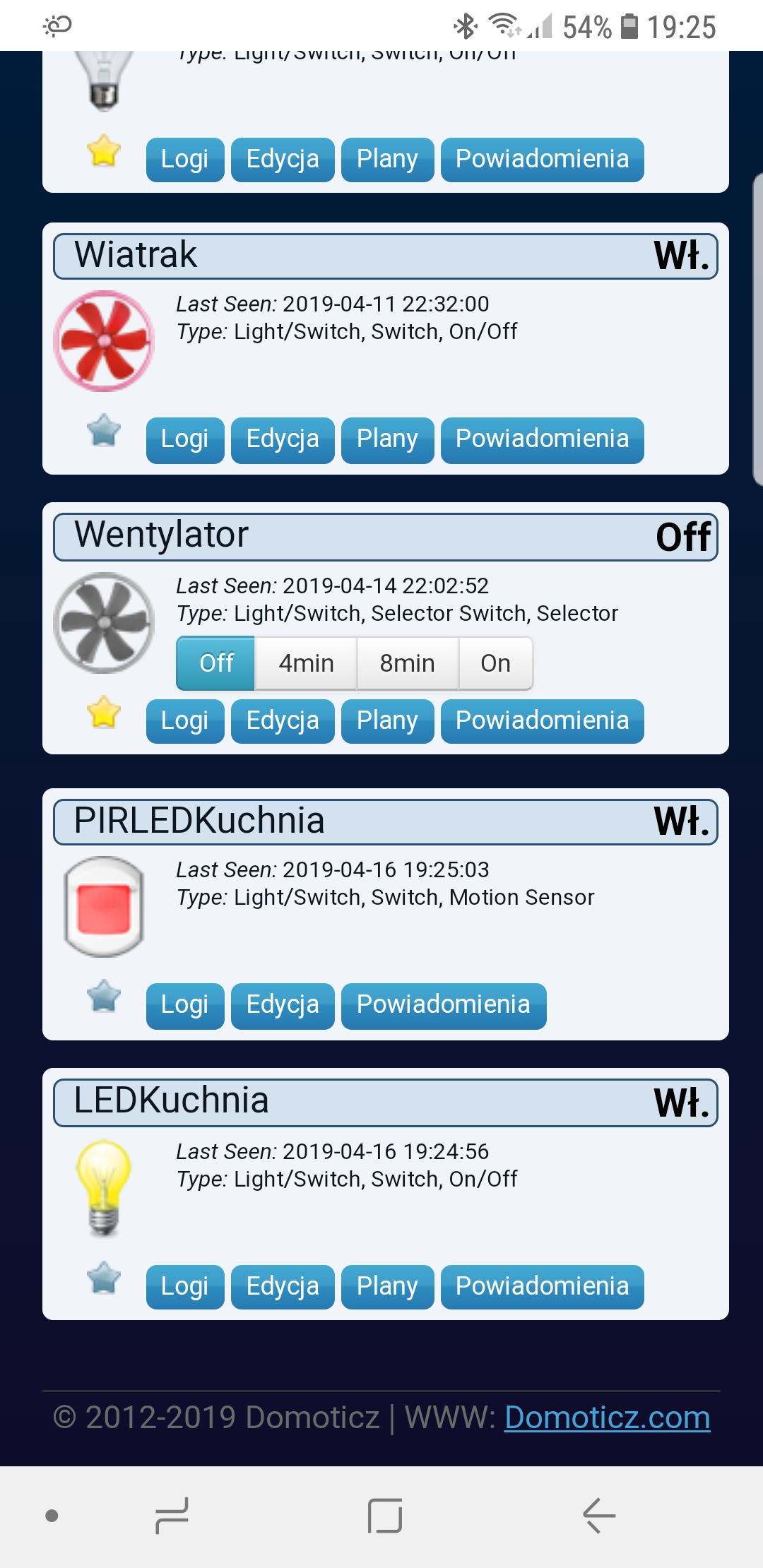

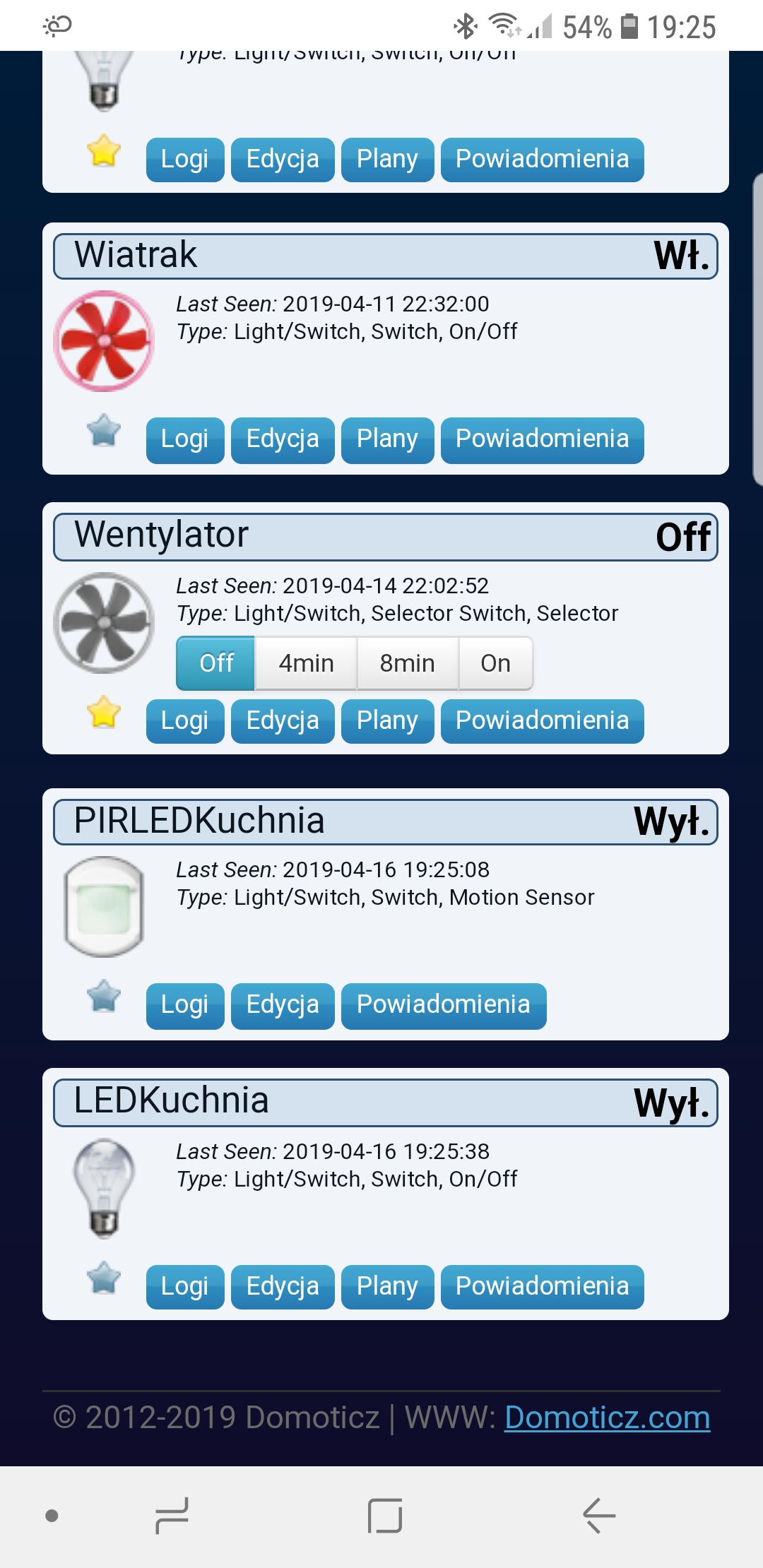

PIRLEDKuchnia, wirtualny przełącznik typu Motion Sensor, sygnalizuje działanie czujnika PIR - zmienia kolor na czerwony w momencie gdy wykryje ruch ("value":"open"), gaśnie po 5 s. ("value":"closed"). Nie zmienia koloru na czerwony w momencie uruchomienia światła za pomocą przełącznika LEDKuchnia.

LEDKuchnia, wirtualny przełącznik typu On/Off, włącza i wyłącza światło - zmienia kolor na żółty gdy światło zostanie uruchomione za jego pomocą lub za pomocą PIR.

on
off
pirlog
Odpowiedz
