@jarn Mam pytanie na schemacie który przesłałeś nie ma diody między kolektorem a emiterem nie jest tam potrzebna ?

@grzego2409 mówisz o sterowaniu czy odczycie obrotów?

Mówię o sterowaniu

@grzego2409 Dioda zenera ogranicza napięcie sterowania. Ja podaje 10V, tak wiec diody nie stosowałem.

@jarn pod jaki pin w ESP 32 podłączyć tacho . Podłączyłem pod 12  ale podobno nie można drugi wentylator podłączyłem pod 13 i jest ok

Mam problem z podłączeniem tacho . Wyjście tacho z  wentylatora nr1 podłączyłem pod pin 13w ESP 32 i jest ok. Wyjście tacho z wentylatora nr2 podłączyłem pod pin 14 w ESP32 . Problem jest w tym że  odczyt obrotów jest w wentylatorze nr2 nawet jeśli wentylator nr 2 się nie obraca jest wyłączony

Warto poczytać zanim się coś podłączy https://randomnerdtutorials.com/esp32-pinout-reference-gpios/

Ja to bym wolał schemat jak to masz elektrycznie podpięte. GPIO13 i 14 mogą być.

Dodane przez: @jarn

↑

-- załącznik nie jest dostępny --

Jako napięcie 10V zastosowałem przetwornicę step-up, podbijającą napięcie 5V do 10V. Sterowanie działa, poniżej 10% wentylatory w zasadzie zatrzymują się.

output:
  - platform: ledc
    pin: GPIO16
    id: pwm_wywiew
    frequency: 2000 Hz
    inverted: true

Według tego schematu zasilanie wzielem z wentylatorów do każdego z tranzystorów oddzielnie. Gnd załączyłem z ESP

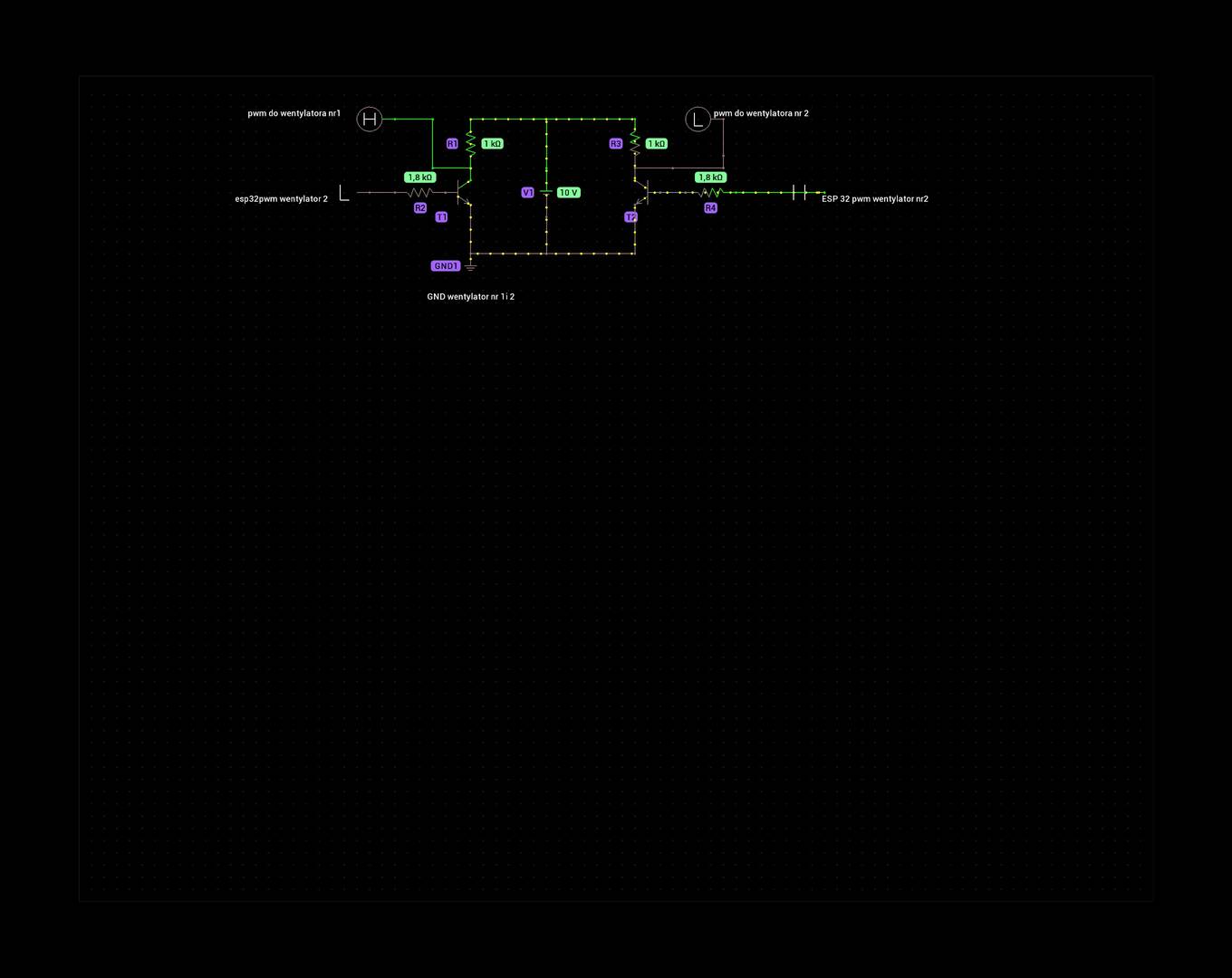

Witam wszystkich zrobiłem schemat w jaki sposób podłączyłem dwa wentylatory pod jedną płytke ESP 32 . Problem jest taki że jeden z oporników się bardzo grzeję oraz jeden wentylator się cały czas obraca . Dziękuję za pomoc

Dodane przez: @grzego2409

↑

Circuit 5 (1).pdf

Witam wszystkich zrobiłem schemat w jaki sposób podłączyłem dwa wentylatory pod jedną płytke ESP 32 . Problem jest taki że jeden z oporników się bardzo grzeję oraz jeden wentylator się cały czas obraca . Dziękuję za pomoc

Jeżeli się grzeje, to zwiększ jego wartość. Wstaw 2k albo i nawet 4,7k.

Dodane przez: @jarn

↑

Jeżeli się grzeje, to zwiększ jego wartość. Wstaw 2k albo i nawet 4,7k.

Ten schemat jest prawidłowy? Problem jest w tym że jeden wentylator cały czas pracuje chociaż jest wyłączony .

Może masz uszkodzony wentylator, albo źle podpięty. Schemat jest dobry, z moimi EBM działa.

A próbowałeś zamienić wentylatory i zobaczyć czy problem się przeniesie ?

Dodane przez: @kamilkazmierczak

↑

A próbowałeś zamienić wentylatory i zobaczyć czy problem się przeniesie ?

Próbowałem podłączać pojedynczo wentylatory i bylo ok

A jeśli zamienisz je miejscami to problem się przenosi na drugi wentylator czy nadal ten sam się kręci?

Mam ten sam problem, mimo wyłaczenia wentylatorów jeden delikatnie sie obraca. Ale nie jest to na pewno problem gpio, zmienialem na inne i problem pozostal, wentylator jest sprawny, bo zmiana wentylatorów nie przynosi rezultatów. Powoli mi sie juz pomysły kończą. Zmienilem wartośc rezystora 1.8 na 2.2 , wentylator po wyłaczeniu obraca sie wolniej, ale mimo to sie obraca.

Temat nieaktualny.  Poradziłem sobie z tym w inny sposób:)

@kamilkazmierczak może opisz jak.
