Lampa zewnętrzna z Sonoff + PIR

26 Wpisów
6 Użytkownicy
4 Reactions
10.2 K Wyświetleń
isom
 isom
(@isom)
Wpisów: 5180
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


 Marcin L. Poczytałem i sprawdziłem na żywym organizmie czyli w praktyce .

Zastosowanie transoptora za niecałą złotówkę eliminuje problem , kondensator który dołożyłem jest tak na wszelki wypadek , ale bez niego też jest ok .

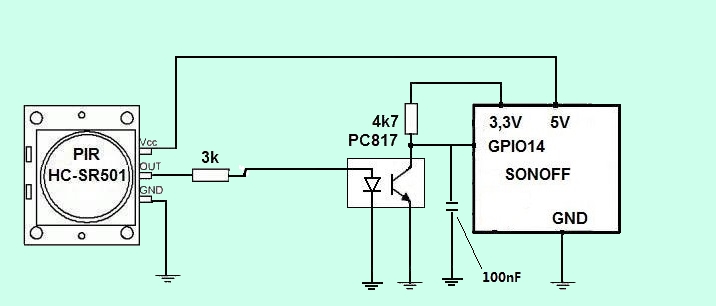

Wstawiam schemat



Sonoff PIR

PS Zapomniałem o małym drobiazgu
Ale to już do Adriana, przy sonoff basic z firmware T3 trochę brakuje tego na co już zwracałem uwagę przy sonoff 4ch pro , czyli jeżeli ustawimy GPIO 0 jako przycisk systemowy , to nie mamy sterowania przekaźnikiem wbudowanym przyciskiem , który właśnie to GPIO wykorzystuje. Ponieważ wiem ,że skończyłeś prace nad T2 to tak gwoli przypomnienia , gdybyś pracował nad T3 - obsługa Domoticza , to warto dodać tak jak jest w innych softach .

Dodane : 20/05/2018 12:58 pm
adrian reacted
kadasz
(@kadasz)
Wpisów: 79
Kontrybutor
Autor tematu


@isom, dzięki za eksperymentowanie oraz schemat układu 🙂



W końcu i ja zabrałem się za temat. Przerobiłem kilka scenariuszy podłączenie hc-sr501 z sonoff'em, testy pokazały, że:

  • Sonoff Basic R2 (V1.0) + hc-sr501 + AFE Firmware T3 (1.0.2) podłączony na ok. 30cm kabelkach, PIR wpięty w zasilanie 3V, objawy dokładnie takie same jak opisywał @g_marcin-l - rytmiczne zamykanie i otwieranie obwodu. Niezależnie czy tryb wyzwalania single czy repeatable. Zmiana zasilania na 5V dała jedynie tyle, że jakby mniej tych fałszywych wyzwoleń. Sprawdzane też na drugich, innych modułach (sonoff i hc-sr501).
  • Sonoff Basic R2 (V1.0) + hc-sr501 + Sonoff-Tasmota (5.14.0) podłączony na ok. 30cm kabelkach, PIR wpięty w zasilanie 3V wykazuje zachowanie podobnie jak wyżej JEDNAK zestawiłem konfigurację opisywaną tutaj  https://www.infsq.co.uk/2018/02/sonoff-smart-wifi-switches-tasmota-external-sensor-5v-pir-mod/ i wygląda że wszystko działa prawidłowo, więc to jakiś fart, czy może jednak to kwestia konfiguracji oprogramowania? Obecnie mam to upchane w takiej lampie jak niżej, po 2 dniach testów i obserwacji nie wykazało żadnych anomalii. Aczkolwiek wczoraj podczas kolejnego dnia testów doświadczyłem sytuacji, w której lampa włączała i wyłączała się. Z poziomu konsoli WWW oprogramowania Tasmota zobaczyłem, że sonoff nie może połączyć się z MQTT (okazało się że leżał kontener z mosquitto). Co więcej, zauważyłem, iż trochę dłużej odświeża się strona oraz lekko zamula poruszanie po zakładkach w interfejsie WWW. Nie wiem czy to nie miało wpływu na takie zachowanie, bo gdzieś w necie ktoś pisał, iż obciążenie modułu ESP może powodować pewne problemy z PIR, ponieważ są one wrażliwe na spadki napięcia, przez co powodują fałszywe wykrycia.

Poobserwuję to jeszcze przez pewien czas, a w wolnej chwili wypróbuje obwód, który wstawił isom.

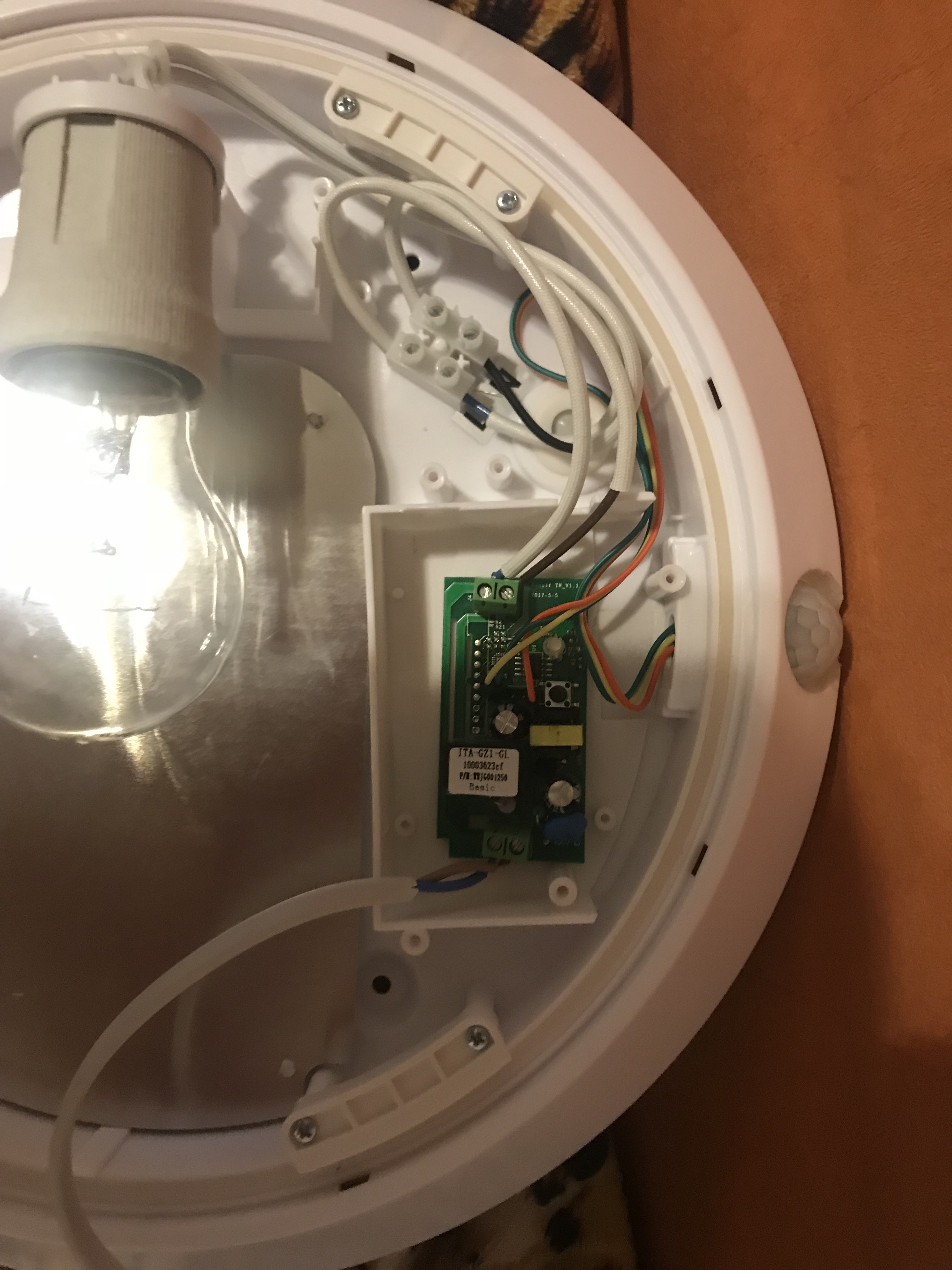

lampa pir

Dodane : 23/05/2018 3:31 pm
(@booster)
Wpisów: 234
Weteran


@isom czy bez 3k da radę podłączyć czy trzeba zastosować? zapomniałem kupić a resztę mam zlutowane i tak się zastanawiam 🙂


Dodane : 01/08/2018 4:20 pm
isom
 isom
(@isom)
Wpisów: 5180
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@booster bez tego rezystora spalisz diodę w transoptorze, podłącz sobie jakąś diodę LED do 5V zobaczysz jak szybko szlag ją trafi


Dodane : 02/08/2018 8:03 am
(@booster)
Wpisów: 234
Weteran


Ok, czyli muszę znowu udać się na zakupy 😉 dzięki za info.


Dodane : 02/08/2018 4:36 pm
isom
 isom
(@isom)
Wpisów: 5180
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Jak masz jakiś zapas rezystorów to nie musisz biegać na te zakupy   polecam przelicznik połaczeń równoległych , lub szeregowo równoległych uzyskać 3 k można nawet mając same 10k . Pozdrawiam i życzę udanych rozwiązań


Dodane : 02/08/2018 7:42 pm
