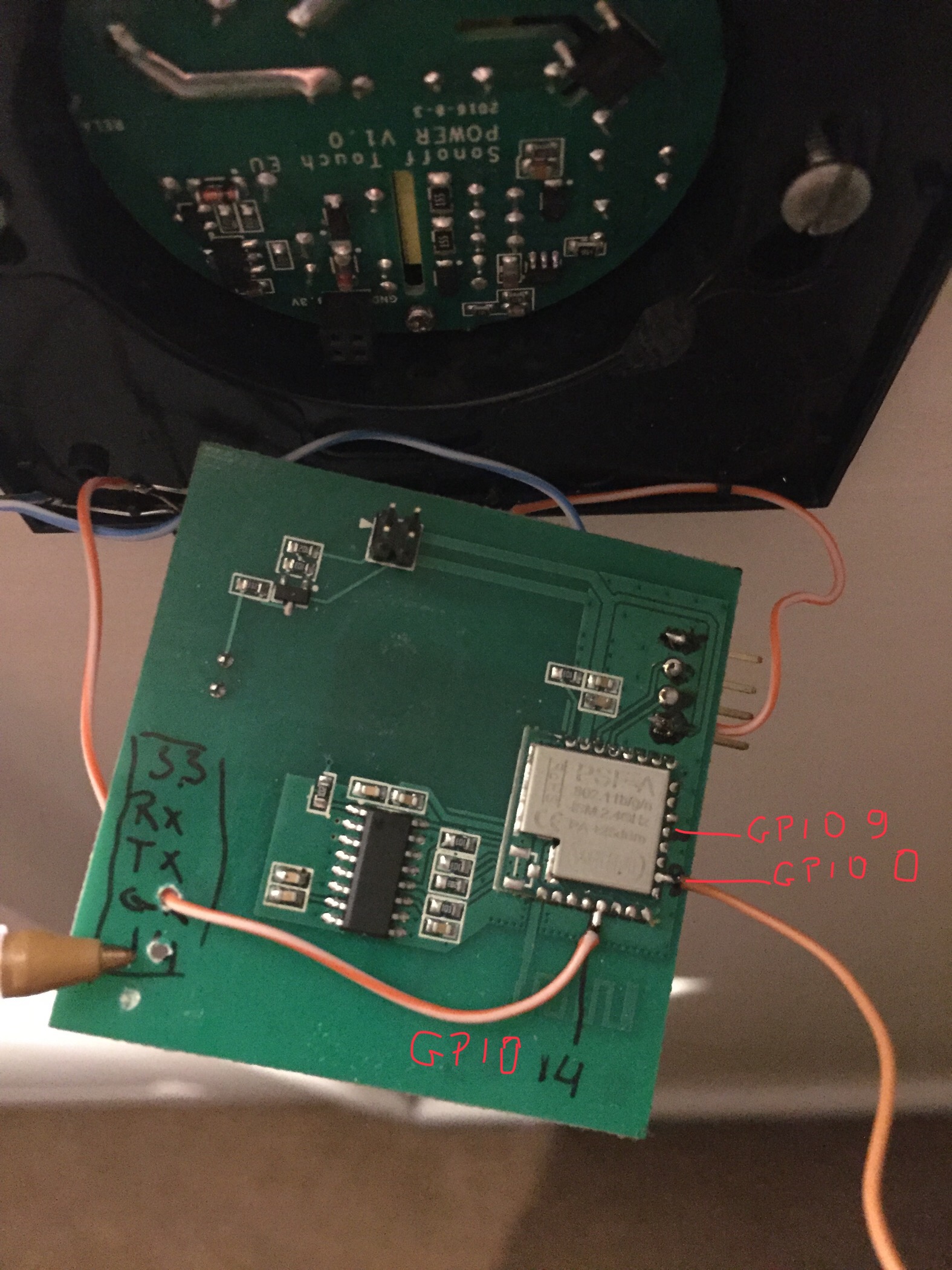

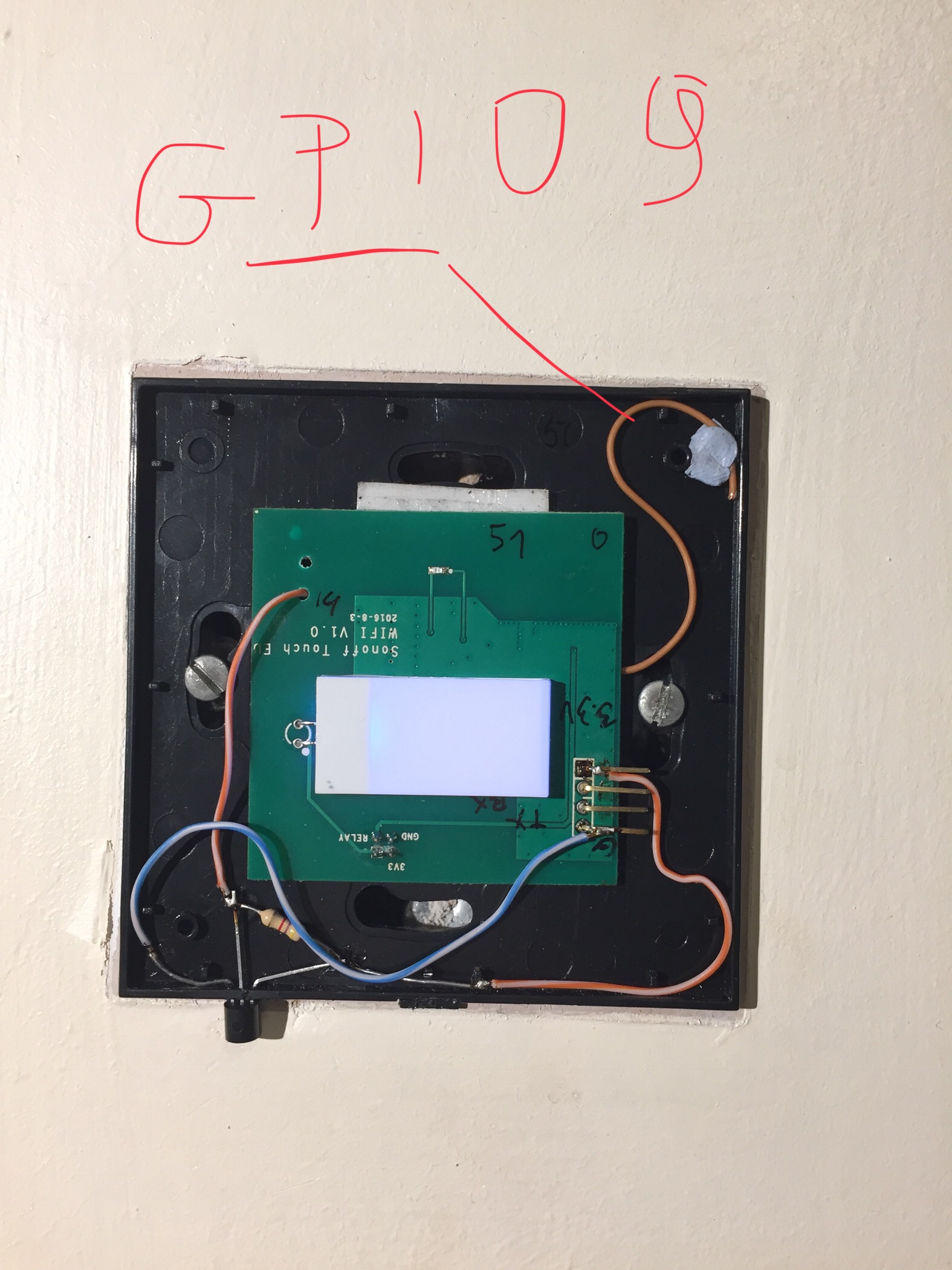

Sonoff touch T1
• gpio0 - button
• gpio12 - relay
• gpio13 - led
Dodatkowe wyprowadzenia :
•gpio 14
•goio9

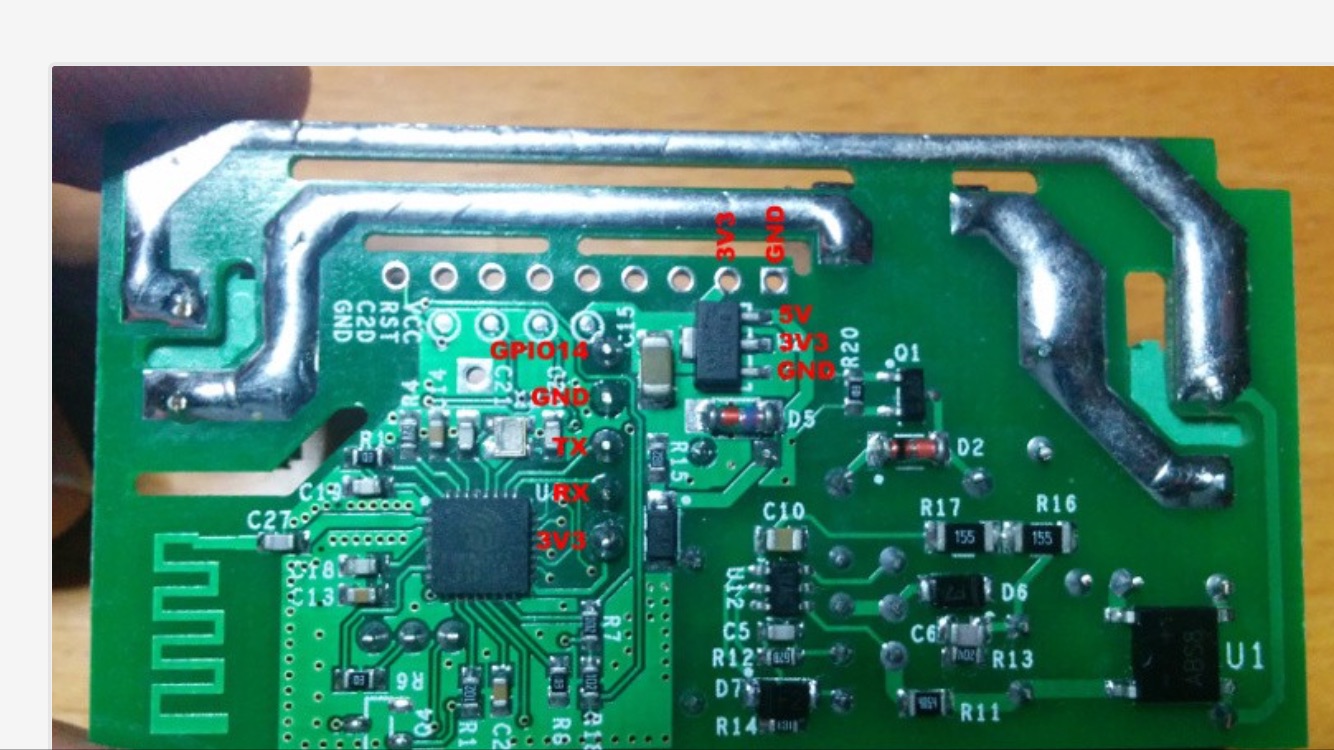

pierwsze zdiecie :
po prawej stronie u gory sa cztery wyjscia:
idziemy od gory:
GND
TX
RX
3v3
Witam,mam sonoff basic, na jakims nowszym pcb , nie mam wyprowadzenia do gpio14.Teraz mam pytanie odnosnie ds18b20 bo musialbym go podpiac do rx ,jak wstawie pomiedzy 3.3v a data opornik to nie uszkodze lini rx?No chyba ze idzie jakos zlokalizowac gdzie mam sie wlutowac w pcb zeby bylo gpio14 poza tym mini procem bo takich zdolnosci juz nie mam :))).Link do zdjec

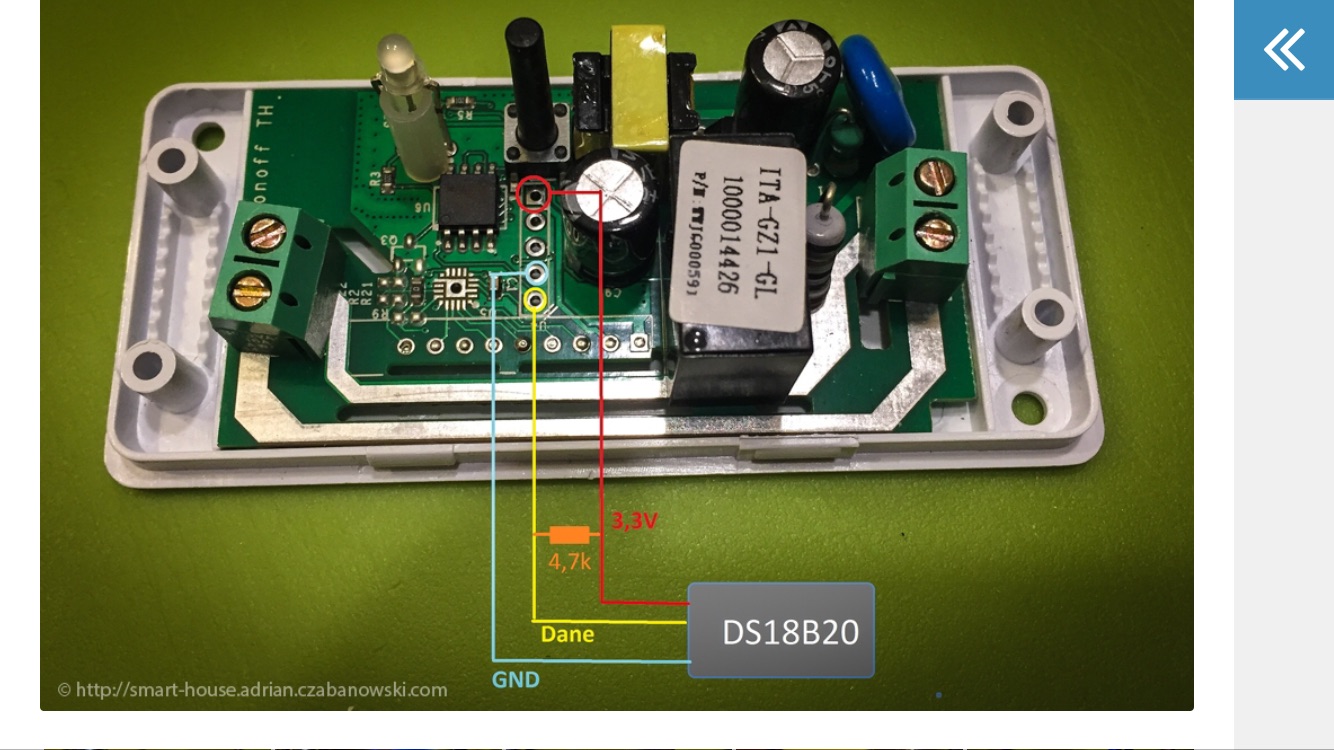

@maax990 jak wstawisz 4,7 k miedzy 3,3 a RX nic się nie uszkodzi i spokojnie na tym może działać ten termometr .
Wstaw jakieś foty tego pcb ciekawe co się tam mogło zmienić
Dodalem w poscie wyzej jako odnosnik do google drive bo tu cos nie chcial , zobacz sam 🙂

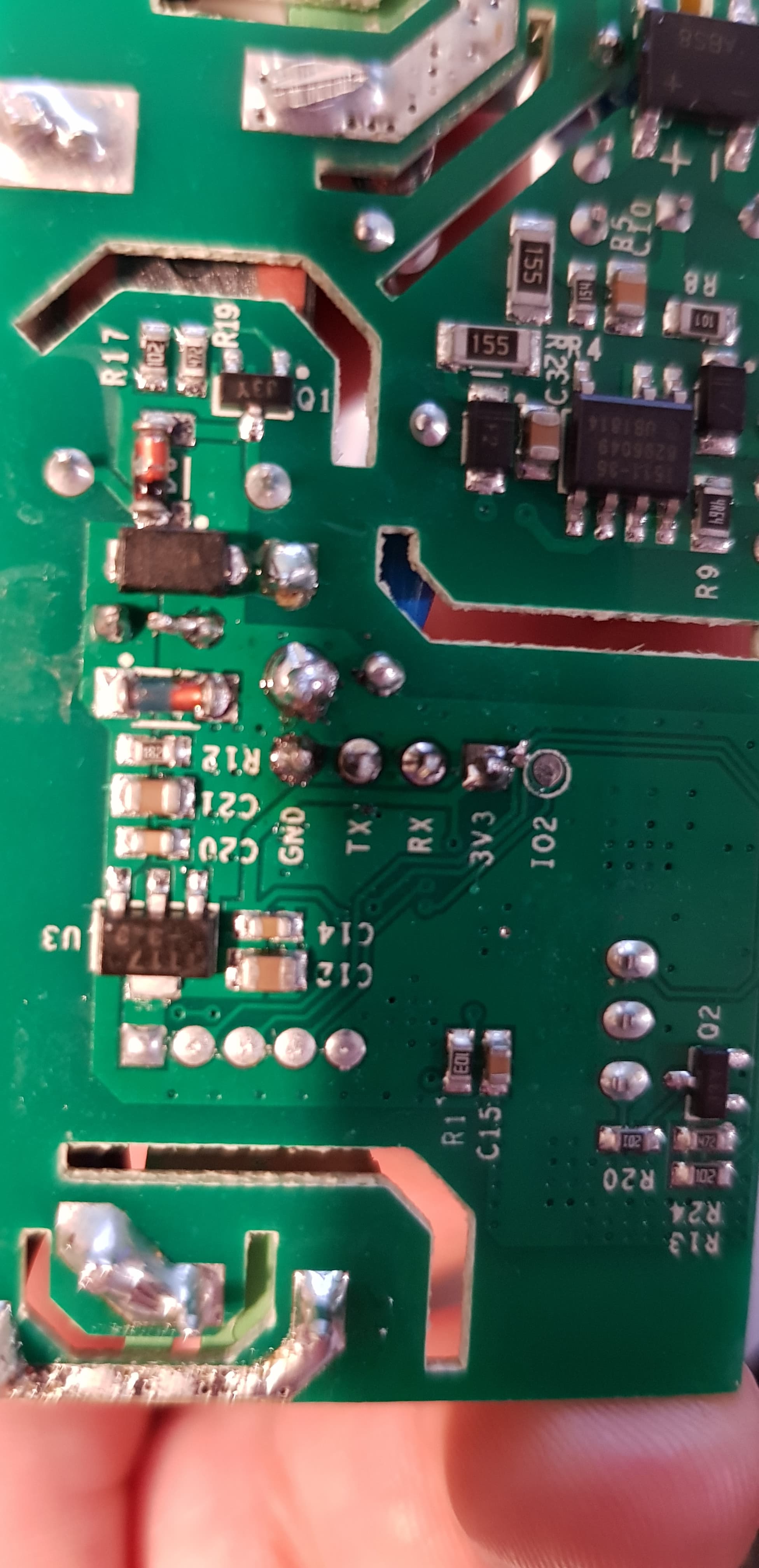

A tam nie ma przypadkiem wyprowadzonego GPIO 2 zaraz obok 3,3V ? Coś mi sie wydaje że jest
tak od drugiej strony widac jeden pad do wlutowania sie , tylko nie wiedzialem co to jest , wieczorem spradze na zasadzie switcha jak zewre do masy czy to dziala
io2 widzialem napis,ale mam za maly skill zeby to wszystko naraz ogarniac,postawilem sobie homebridge i mam kilka sonoff plus hue , zadziwiajaco latwo to sie wszystko konfiguruje wgrywa itp :).Dzieki za pomoc i wyjasnienie.
Potwierdzam wszystko dziala,jeszcze raz dziekuje za pomoc
Witam

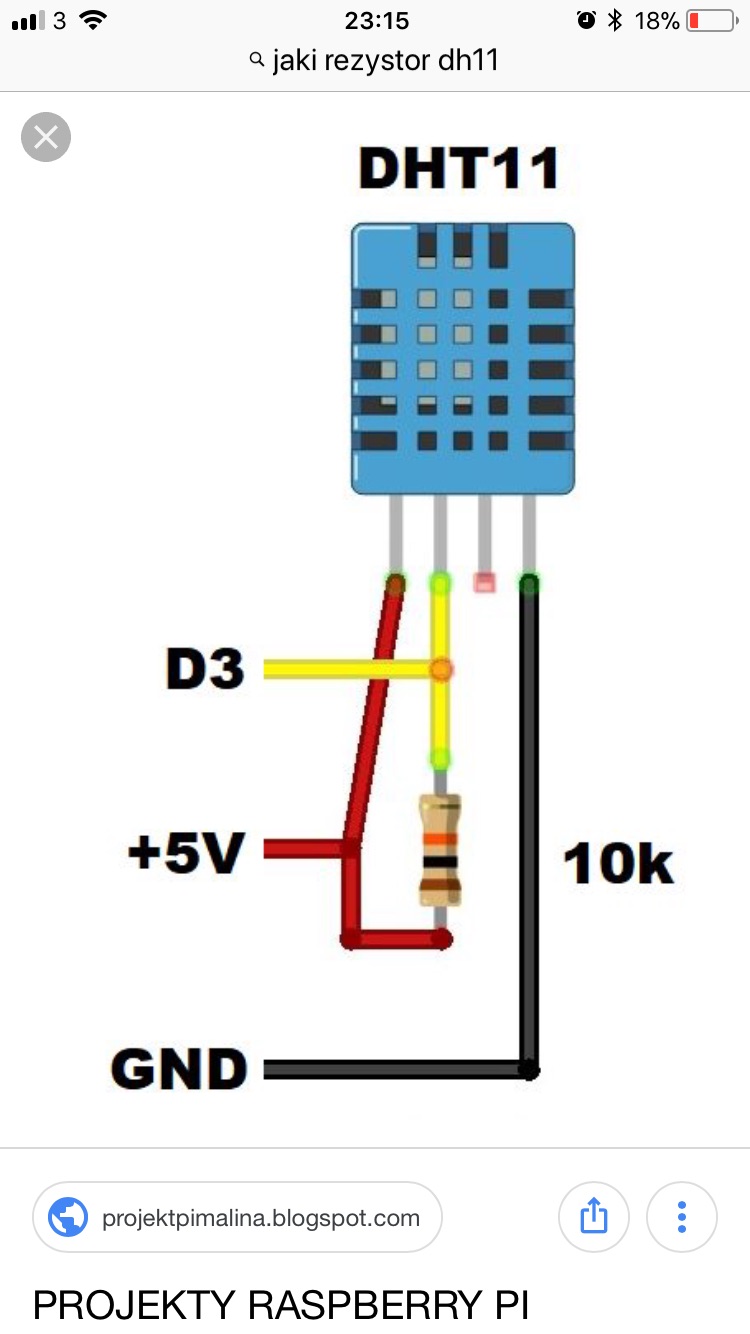

Mam takich sonofów kilka jak na zdjęciu z twojego posta. Czy wiesz gdzie na płytce mogę znaleźć dwa dodatkowe GPIO. Potrzebuje dwa na czujnik magnetyczny do bramy. Przekaźnik już mi działa na przeróbce sonofa-> czyli tylko zwiera styki wyjściowe. Dodałem na GPIO2 -> DHT21 wieć jest też temp w garażu a teraz brakuje mi stanu bramy. Mam już kontaktrony SATEL B-1 tylko gdzie je wlutować?
Pozdrawiam
Podpinam się do tematu.
Na którym GPIO jest w tym sonoff RX i TX ?
Pasuje zmobilizować kolegę @Espablo aby dodał nowego sonoff-a do Multiboard.
Rx to gpio 3 a tx gpio1 i nie ma znaczenia jaki esp 8266 czy 8285 zawsze na tych samych.
Cześć Krzysztof
Mam prośbę serdeczna
Raczkuje dopiero w arduino aby zbudowac pasek ledowy na arduino

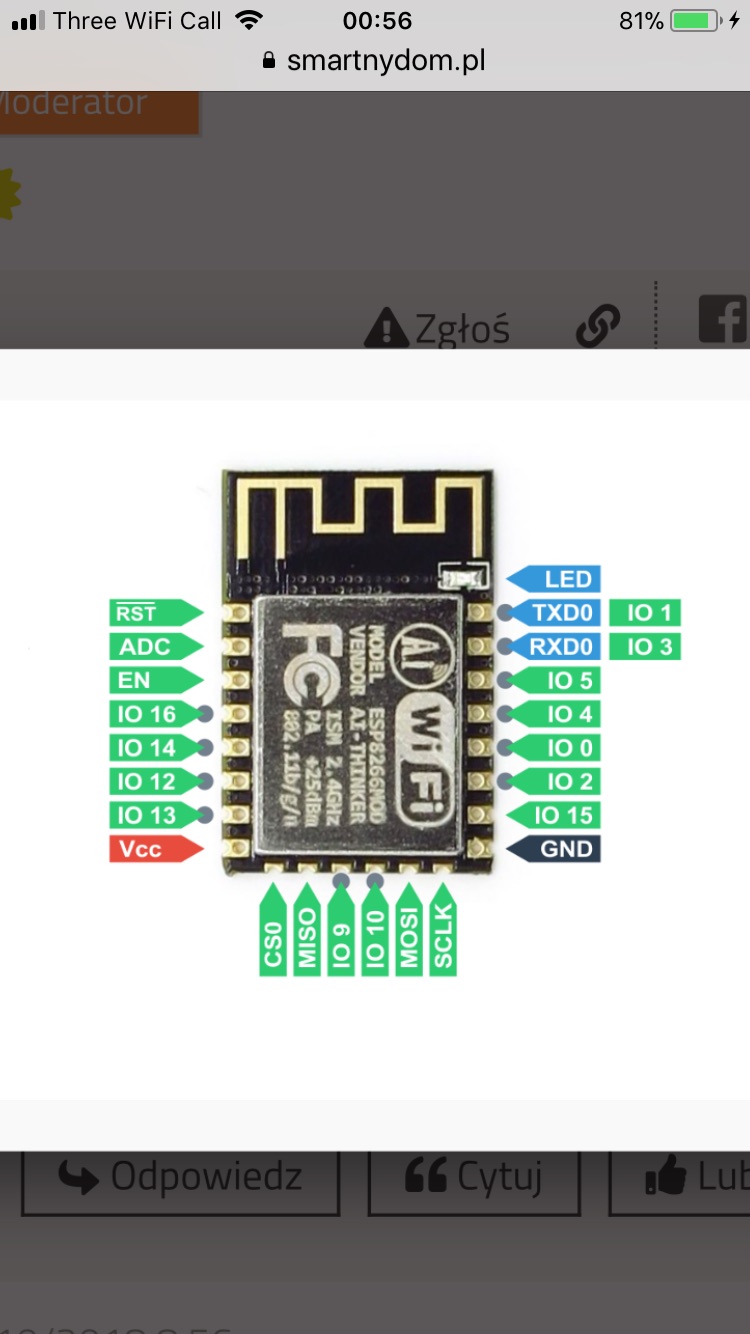

1. czy mogę użyć gpio 4 i 5 z plytki sanoff basic?
Jeśli tak to trzeba to połączyć bezpośrednio z chipa ale z czym? Chcę podłączyć dwa sensory ruchu
2. Druga rzecz to jak podłączyć zielone światło diody Sanofa do portu gpio12; a czerwone światło diody do gpio 13?
Dziekuje z góry.
Andy

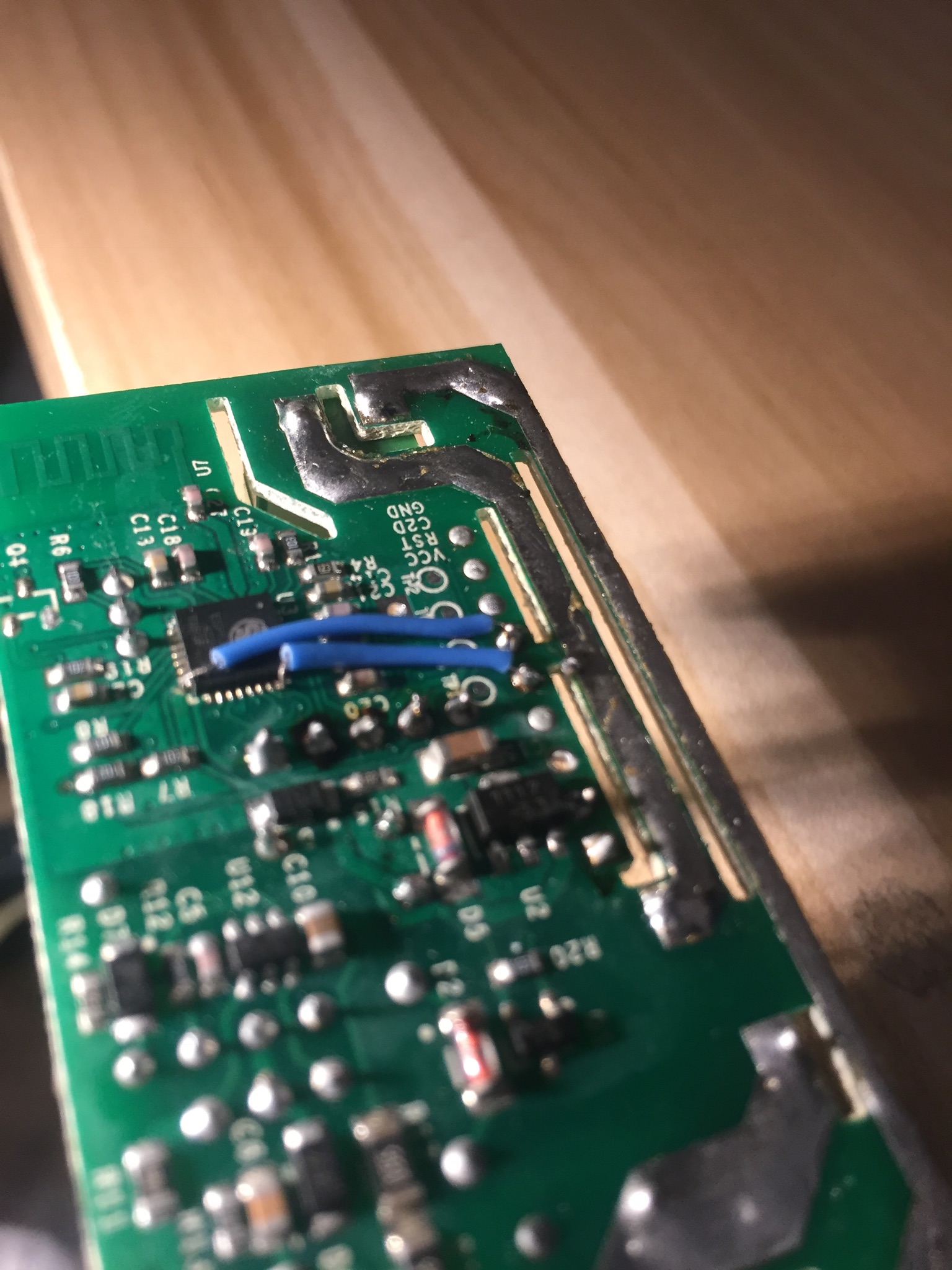

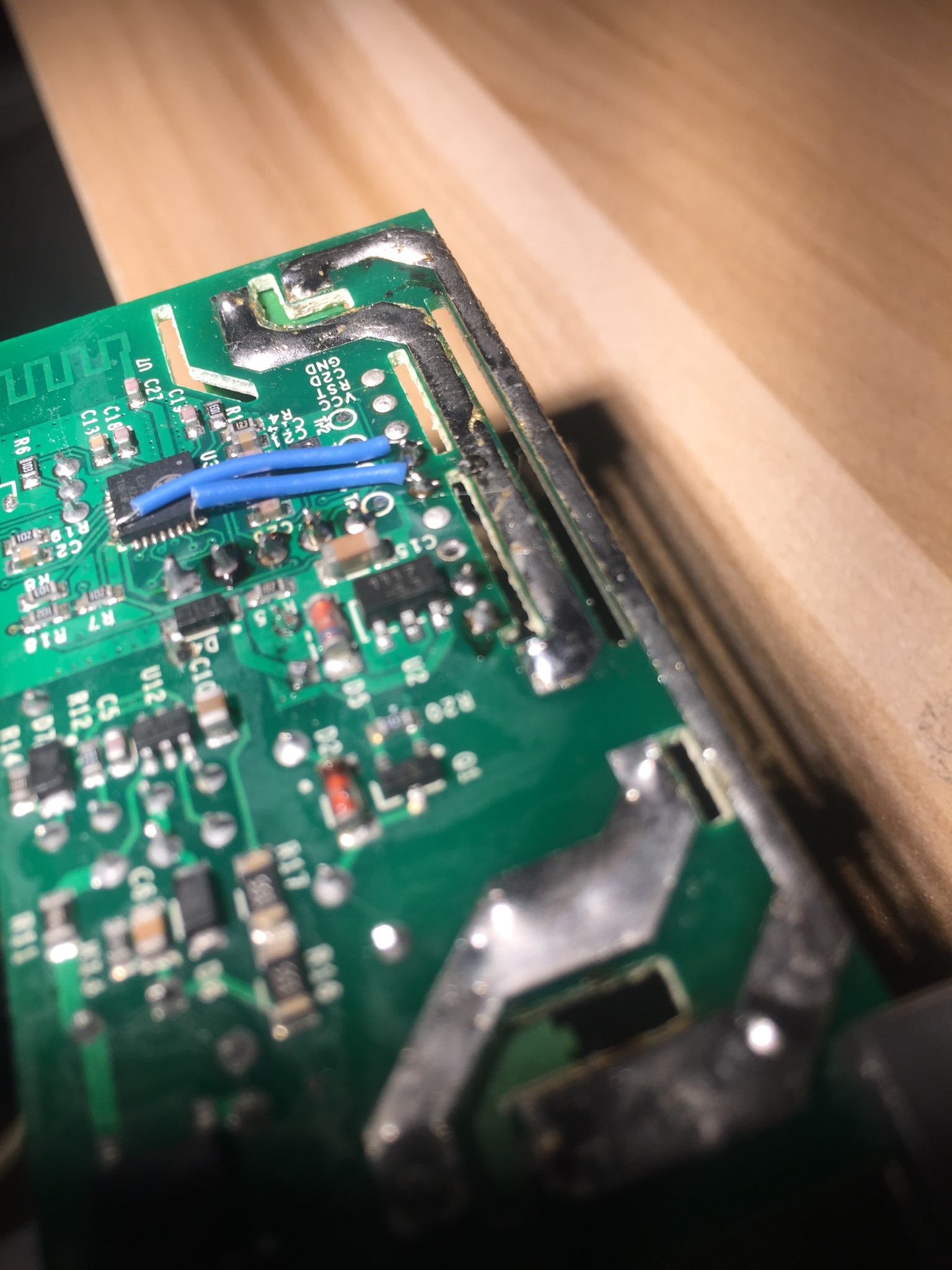

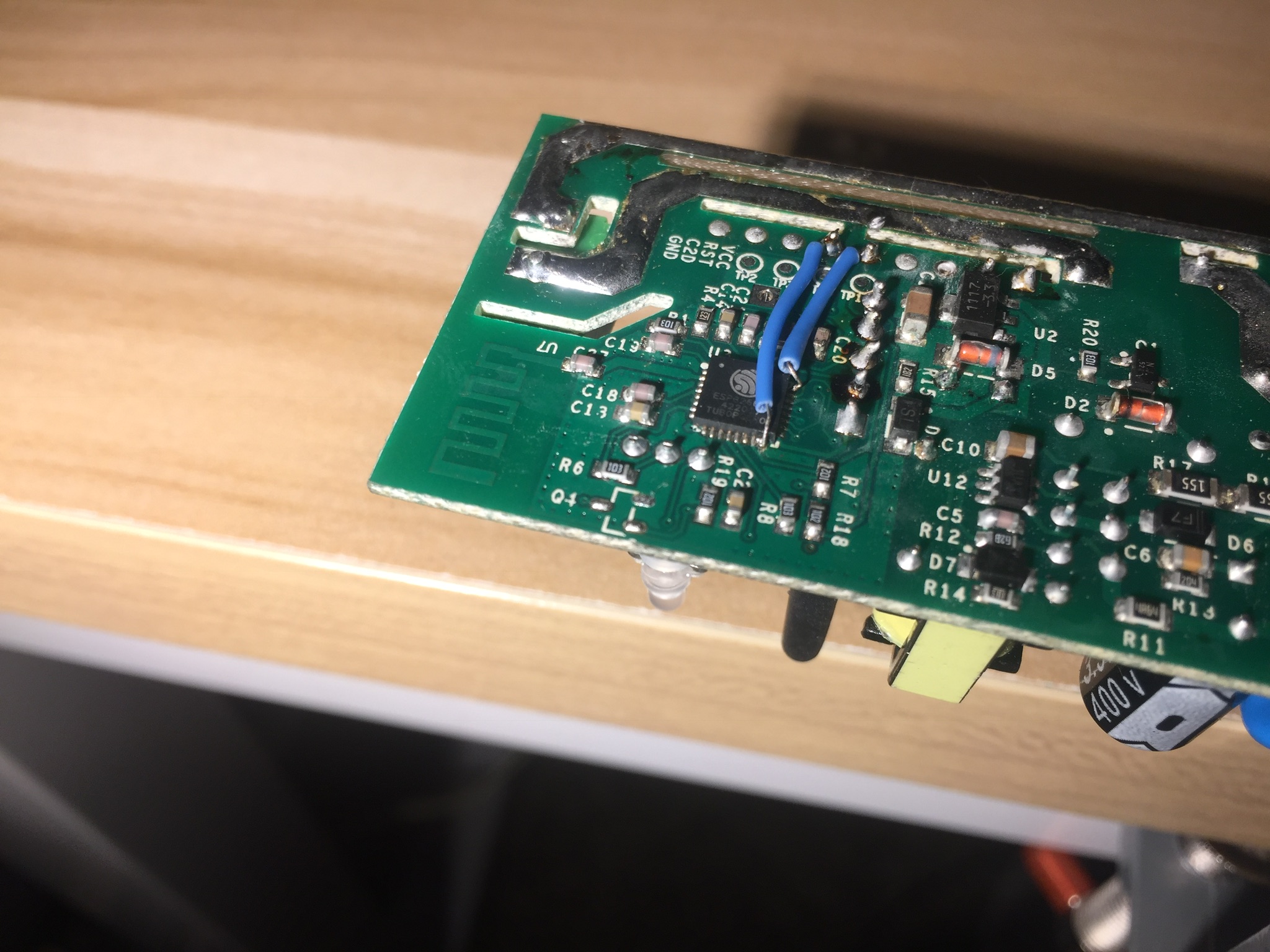

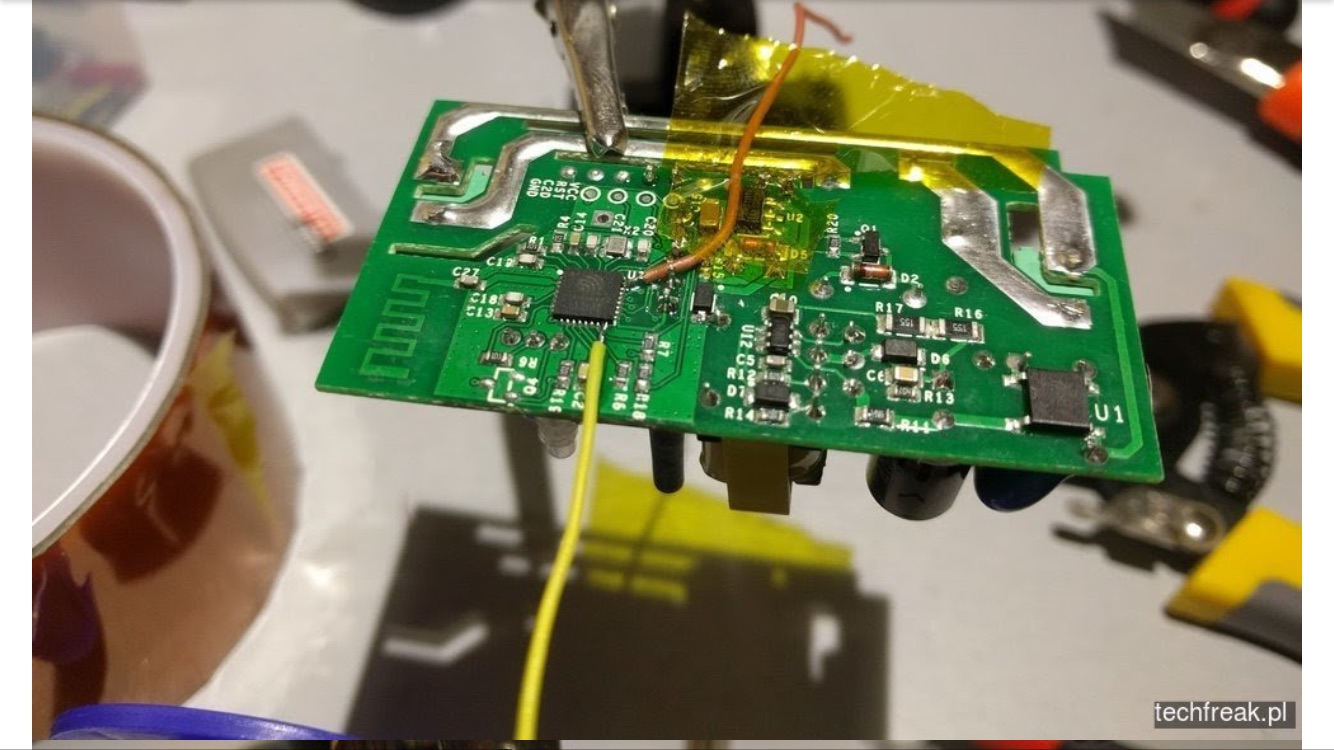

Mozesz wyprowadzic sobie z tej wersji sonofa gpio4 i gpio5. I sobie podlaczyc. Ale jest to bardzo trudne. Ja do tego musialem uzywac szkla powiekszajacego. Najpierw nalezy przylutowac bardzo cienkie przewody do wyprowadzen z czipa. A potem do wolnych goldpinow ktore te akurat nigdzie nie byly podlaczone. Dlatego je uzylem.
Potem z tych golpinow bedziesz mnial gotowe wyprowadzenie gpio4 i 5
Nie wiem czy te akurat goldpiny mozna uzyc w sonofie basik w wersji R2 , bo tego sonofa nie mam i nie wiem czy te tam goldpiny sa do czegos podlaczone .
Do gpio13 podlaczona jest juz dioda zielona sonofa a do gpio12 przekaznik.wiec one sa juz zajete.
Mozesz uzyc gpio1 i gpio3 ktore jest juz wyprowadzone wspomnial o tym lukas121.
Dam jeszcze pare zdiec jak to podlaczyc.
Dzięki serdeczne.
1. Miałem taki kod w Arduino abyp odłączyć zielone światło diody Sanofa do portu gpio12; a czerwone światło diody do gpio 13?
Czy to jest możliwe.
Te dwie diody miał jako wyjście.M
ożna to tak zrobić.
I co za rodzaj przekaźnika jest w gpio 12?
2. W którym dokładnie miejscu mam zlutowac kable danych z sensora ruchu. Piszesz o Gold pinach.?
3. W tym układzie przewód plusowy oraz grn wchodziły by na piny wprowadzone na środku na płycie?
Rozumiem że w przypadku czujników 12V musiałbym zredukować do 3V prze tzw step Down?
Dziekuje

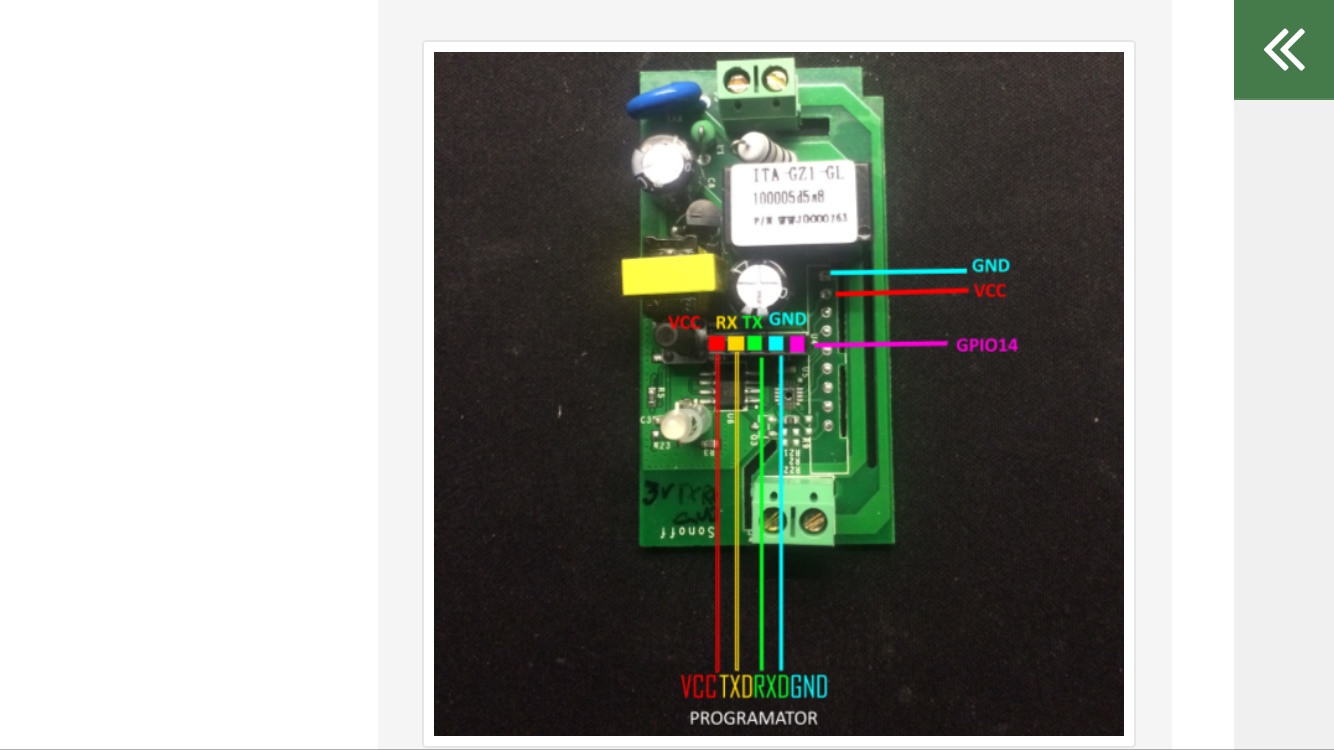

Nie rozumie co piszesz i co chcesz osiagnac . Ten sonoff ma esp8266 z wyprowadzonymi gotowymi gpio podlaczone do:
gpio0 wlacznik
gpio1 tx
gpio3 rx
gpio 12 podlaczony przekaznik
gpio13 podlaczona dioda zielona
gpio14 wyprowadzone jako wolne.
Nie wie czy o to ci chodzi : moglbys odlaczyc diode i wykorzystac gpio 13. Tak samo jak przekaznik i wykorzystac gpio12. Ale to glupi pomysl. Dioda sie przydaje a przekaznik wykorzystujemy tam gdzie go nam potrzeba. To moze lepiej uzyc np wemos d1. Wpisz w przegladarke wemos d1 pinout i ci pokarze jakie tam sa gpio. I moze jego wykorzystaj

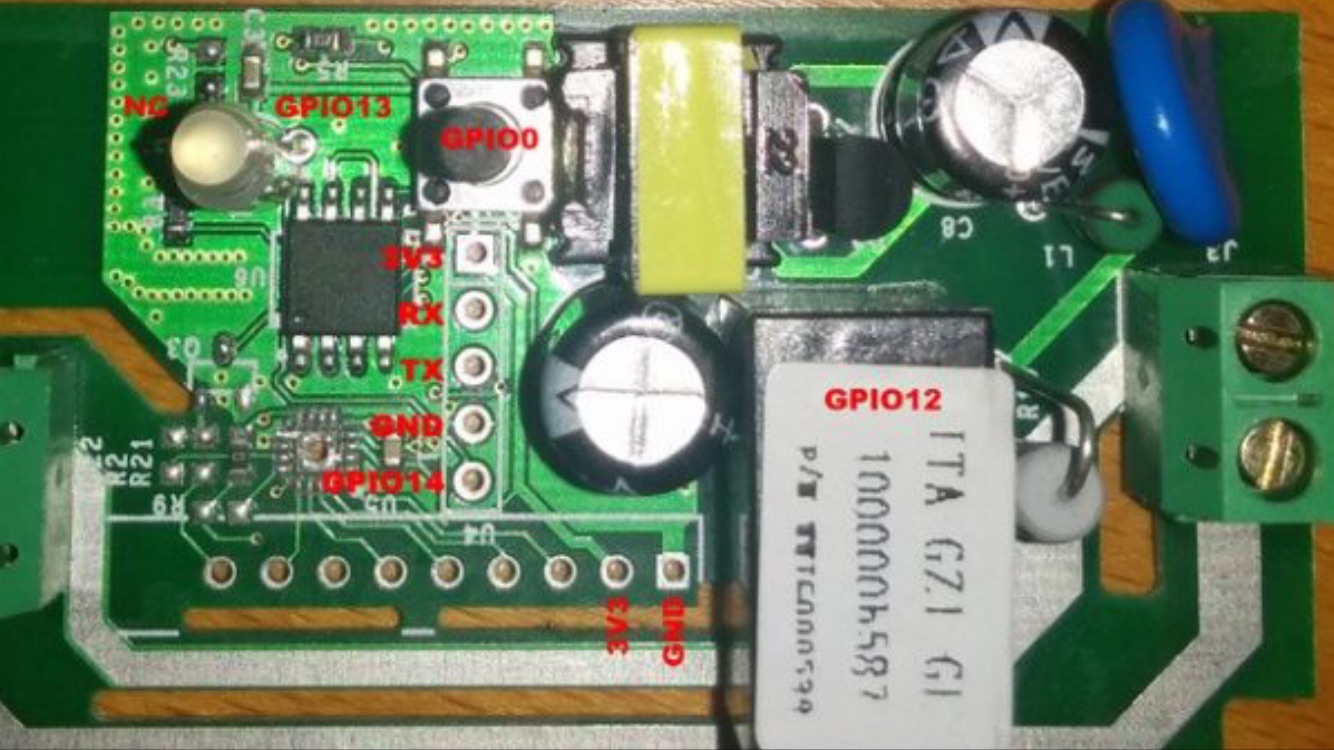

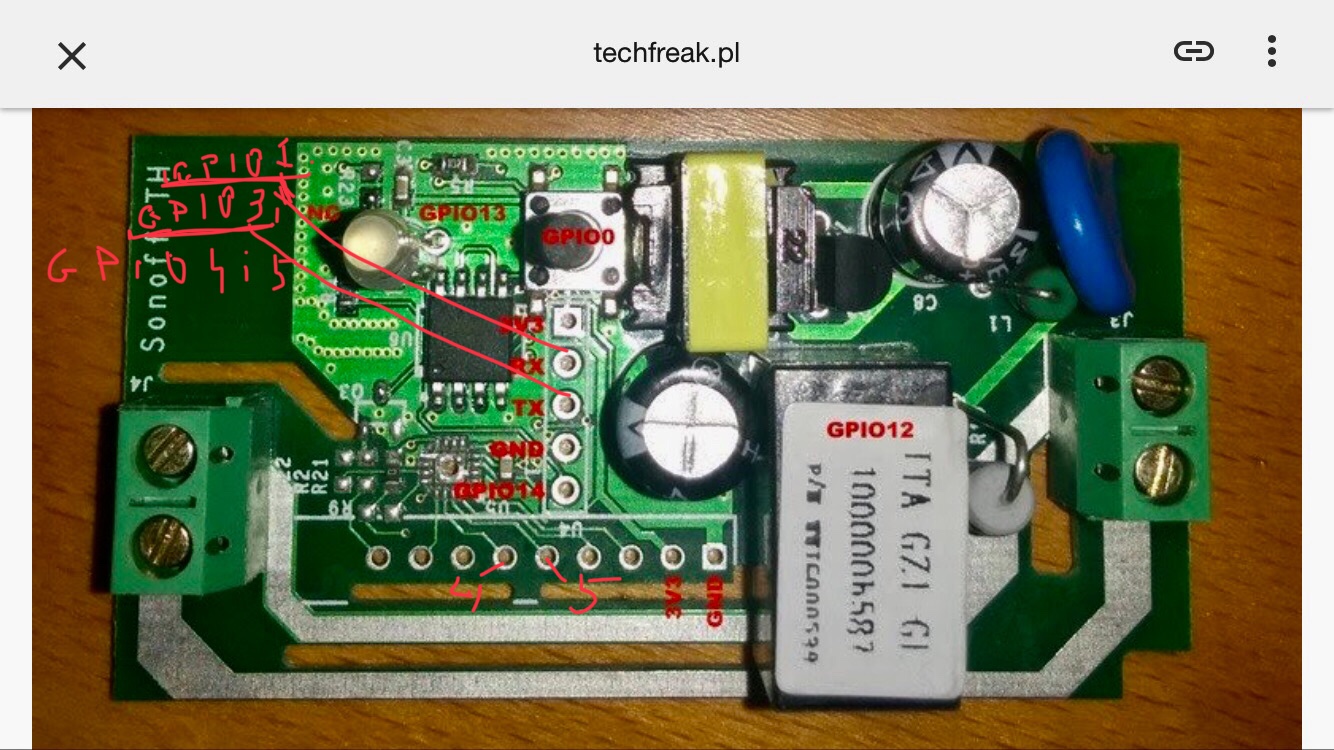

A tu masz zdiecie sonoff basic ktore gpio za co odpowiada. Pisz sonoff a nie sanof.
