[Przypięty] Jakie mamy gpio W sonoff-ach

@krzysztofch

Dziekuje za wskazówki i zdjęcie

1. Mam pomysł aby zrobić dwa wyjścia zielona dioda  jedno i czerwona dioda  druga sterowany przez adruino wtedy potrzebuje dwa gpio np 13 i 12

Dalej potrzebuje podpiąć dwa sensory ruchu dolny i górny aby sterować przez arduino też

Czyli dokładam gpio 4 i 5

Wtedy steruję otwarciem czujnika i uruchomieniem paska ledowego- zabieg jeżeli włączyć czujnik włącz też odpowiednią  diodę.

2. Czy te czujniki 5v musiałbym na boku zaopatrzyć w prąd np regulując z 12V do 5v?

Jesli tak to rozumiem że z plytki sonoff nie jestem w stanie wyciągnąć więcej niż 3,3v na udostępnionych pinach na środku, tak?

3. Czy w tej sytuacji lepiej się przenieś na nodemcu 3?

Tylko tam mam obudowę, tutaj płytkę tylko.

Jak myślisz jak to poskładać praktycznie aby w coś to włozyc?

Hej . Jesli chodzi o arduino to za wiele ci nie pomoge poniewaz nigdy sie tym nie bawilem oprocz rf linka.

Daje tobie strone do shelly gdzie znajdziesz gotowe rozwiazania do roznych projektow m.in do zasilania paskow led. Sa one w miare solidne ale troszke cena jest wyzsza.

https://shelly.cloud/

jesli sie upierasz taniej i robic to na sonoffie to musisz poczytac np to

Wiecej wieczorem bo musze pracowac

@krzysztofch

Dzięki serdeczne  za shelly i linki. Patrzyłem na minimum  4 gniazda gpio ale te modele nie miały tyle.

1. Wracając do Sonoff Czy  czujniki ruchu 5v musiałbym na boku zaopatrzyć w prąd np regulując z 12V do 5v?

. Jesli tak to rozumiem że z plytki sonoff nie jestem w stanie wyciągnąć więcej niż 3,3v na udostępnionych pinach na środku, tak?

3. Czy w tej sytuacji lepiej się przenieś na nodemcu 3?

prosba o info

@andy czujnik ruchu 5V możesz zasilić z sonoffa

Masz tu jeszcze link i taki mozesz dac tak jak podpowiedzial isom

http://uczymy.edu.pl/wp/blog/2016/07/06/czujnik-ruchu-pir-hc-sr501/

@isom

Dziekuje za pomoc.

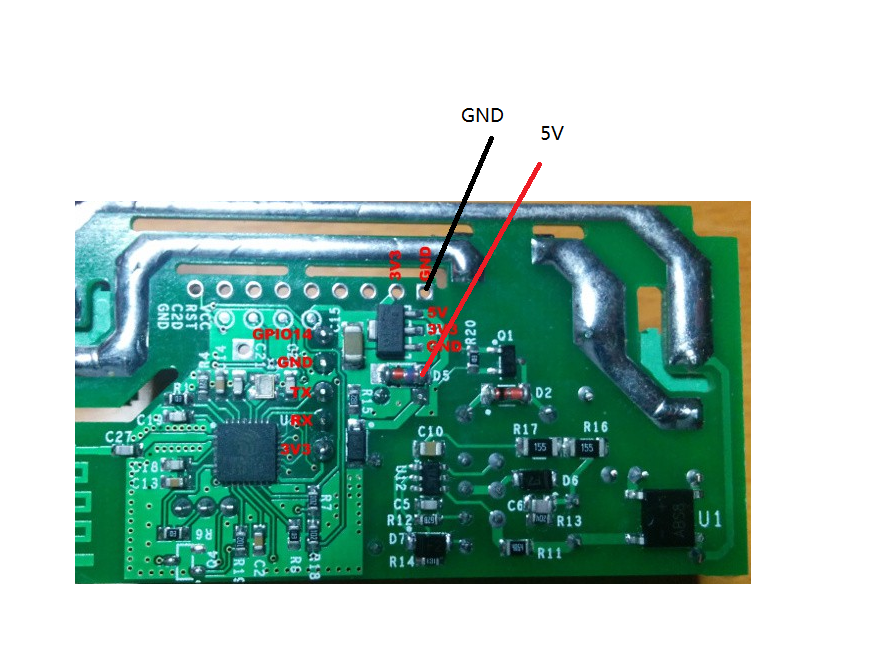

1. Jeżeli podłącze jak pokazałeś na pierwszym zdjęciu czyli zasilanie do 5v na płytce i gnd na płytce i dane do gpio 14 to będzie wystarczające i kompletne?

2. Co dalej ekstra drugi obrazek ekstra gdzie jest więcej tematów.

3. Ponieważ mam dwa sensory osobno kontrolowane chce podłączyć je do gpio 4 i 5 na płytce do Gold pinów jak pokazał Krzysztof trzeba lutowac bezpośrednio do nich każdy z przewodów danych?

4. Czy są inne rozwiązania gotowych kontrolerów wifi gdzie można aplikować 4 gpio?

Shelly tego nie ma

Dziekuje

@andy a może napisz własnymi słowami co ty chcesz zrobić ? bo temat się wlecze a nikt do końca nie wie co w Twojej głowie siedzi i po co chcesz mieszać arduino z esp . Napisz jak to ma działać to będzie łatwiej

Cześć isom

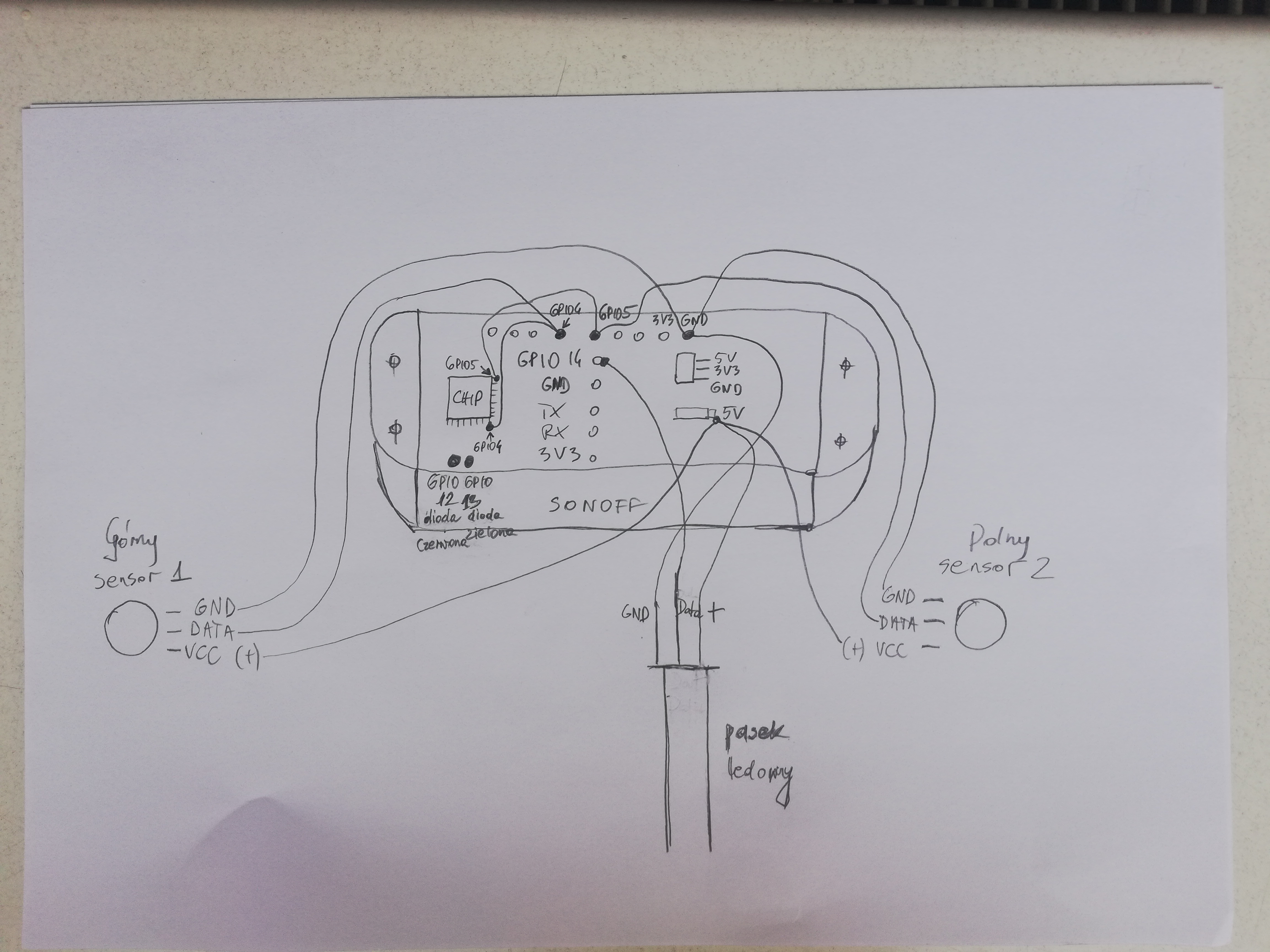

Chce policzyć 2 niezależne sensory tak aby po włączeniu jednego z nich uruchamiać jedna diodę oraz po włączeniu drugiego sensora - druga diodę

Nie wiem czy połączenia są ok.

Ale potrzebuje 4 gpio aby później zarządzać tym w arduino

Czy moje połączenia są ok?

Prośba o informację.

Zastanawiam się czy nie lepiej wykorzystać płytkę arduino czy nodemcu gdzie nie trzeba lutowac z chipa ale tam nie ma obudowy i nie wiem czy starczy pinów gpio.

Dzieki

• Ale jeszcze napisz do czego ta dioda.Jedna i druga. Bo piszesz ze potrzebujesz podlaczyc dwie diody a na rysunku dales pasek ledowy. Opisz gdzie to ma  byc zastosowane. Czy to ma byc dioda informujaca czy jakies oswietlenie

@krzysztofch

Dioda zielona będzie uruchamiana wejściem sensora (Input) i jednocześnie uruchomi pasek ledowy, z kolei wejście  drugiego sensora wylavzy zielona diodę, włączy  czerwona diodę i wyłączy pasek ledowy

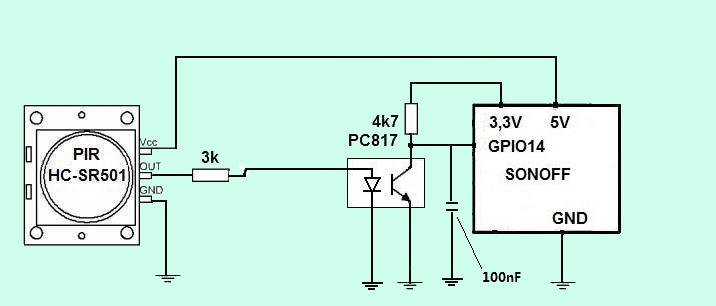

Ok @andy nie wnikając jak chcesz oprogramować tego sonoffa twoje podłączenia czujników ruchu mogą powodować zakłócenia dlatego zaproponowałem podłączenie czujników przez transoptory ( separacja sygnałów ). Poczytaj sobie to

https://www.smartnydom.pl/forum/ogolne-tematy-dotyczace-inteligentnych-budynkow/lampa-zewnetrzna-z-sonoff-pir/#post-2809

Chcesz dwa ledy jeden już jest na GPIO 13 drugi możesz dać na RX czyli GPIO 3 , wtedy masz GPIO 12 ( przekaźnik ) do wykorzystania . Moim skromnym zdaniem lepszy do tego byłby wemos lub nodemcu V3 , masz do woli GPIO tzn 7 bez problemu a obudowa to 6- 7 zł na alledrogo .

@isom

Dzięki.

1. Jeśli to zrobię w nodemcu to muszę też zakładać transoptory?

2. Jeszcze jedno czy mógłbym zastosować przewód telefoniczny dla tych dwóch sensorow zamiast osobnych przewodów to jest zamontować dwa przewody danych we właściwe niezależne gpio oraz gnd z  dwóch sensorow połączone razem oraz zasilanie z dwóch sensorow połączone razem  a następnie wyprowadzić ten przewód na przewód  dla dwóch poprzez splitter?

Np. https://m.ceneo.pl/75193214

Widzialem gdzieś czujnik pir sr  hc 501 z wyprowadzeniem kabla na końcówkę połączeniea telefonicznego rj11 i nie wiem szczerze jak to jest połączone tzn jak 3 przewody z czujnika wprowadzone są w złącze rj11

@andy

Ad 1 Nie musisz , nie słyszałem żeby  wemos itp dziwnie reagowały na PIRy

Ad 2 Możesz użyć takich połączeń bez problemu

@isom

Co do Rj11 wtedy musiałbym mieć 4 zylowy kabel na wstępie i zrobić tak jak opisałem :

zamontować dwa przewody danych we właściwe niezależne gpio oraz gnd z  dwóch sensorow połączone razem oraz zasilanie z dwóch sensorow połączone razem  a następnie wyprowadzić ten przewód na przewód  dla dwóch poprzez splitter?

Rozumiem że na poziomie wejścia dwóch sensorow do splitera nie muszę już robić żadnych przeróbek końcówek kabli zanim podłącze się do rj11

Czy tak to trzeba zrobić?

@isom

1. Będę Ci wdzięczny za wskazówkę, chylę czoła za pomoc.

2. Druga sprawa to obudowa- alledrogo nie działa, nie znalazłem miejsc gdzie bez problemu można kupić tego typu obudów.

Czy mógłbyś mi podać miejsce gdzie można skutecznie to kupić?

Dziekuje z góry

@andy ja bym tego na tych RJ 11 nie robił ale jak chcesz to możesz np dwa skrajne piny dać zasilanie a środkowe to sygnały z dwóch czujników . Alledrogo to po prostu allegro i wdziale elektonika - obudowy dobierzesz jaką chcesz

@isom

Dziekuje, chce tylko się upewnić że rozumiem:

Po stronie pojedynczego rj11, z  którego doprowadzam przewód do płytki nodemcu

4 zylowy kabel  rozdzielam: środkowe dwa czujniki sensorow, a krancowe zasilanie (+) z jednej strony, a drugiej strony gnd

Po stronie splitter wkładam po prostu dwa sensory w podwójne rj11 rzw. Splitter

2. Czy znasz jakiś dobry konwerter 12v do 5v który dobrze pracuje a nie jest drogi, chodzi o to że będę miał pasek ledowy 12v a sensory na 5v

Zatem będę musiał najpierw obsłużyć ledz 12v a następnie konwerterem 12v do 5v na sensory.

Z tymi RJ -kami dobrze kombinujesz a zasilić czujniki i nodemcu możesz z tego https://allegro.pl/oferta/przetwornica-dc-step-down-lm2596-7442124981?fromVariant=6730504200

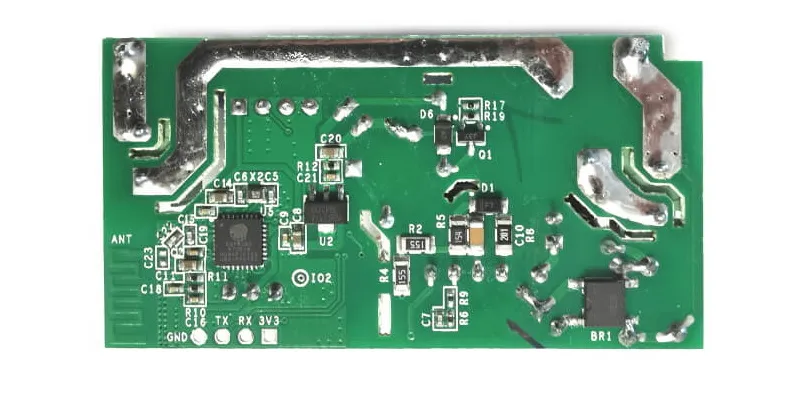

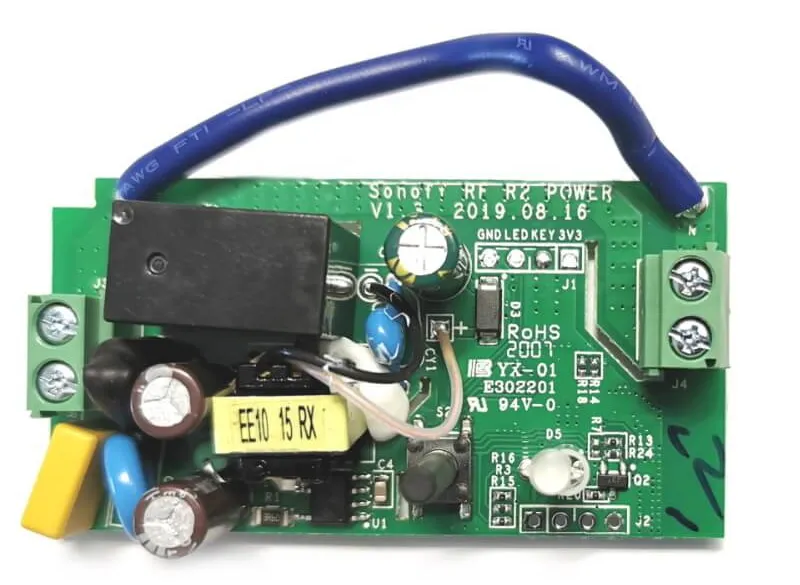

cześć, bardzo proszę o opis gpio w basic v1.3

 nie mogę w necie ani na forum znaleźć, za pomoc dziękuję

ps. proponuję uporządkować posty w temacie 🙂 bo miały dotyczyć właśnie gpio a jest jak jest 🙂
