Montaż sonoff (podtynkowy)

Niestety, z tego co ja wiem to ciężko z tak dużymi puszkami żeby sonoff wszedł, u mnie w temacie masz jak za puszkę zmieściłem sonoffa bez obudowy, ale tutaj musisz pamiętać żeby nie zrobiło się zwarcie czy coś...
ew. jakieś pudełko? zabudowac i do tego sonofa wsadzic 🙂

Jeżeli masz możliwość to w takie puszki mieści się swobodnie.

http://www.simet.com.pl/pl/produkt/puszka-do-pustych-scian-2x60-mm-do-elektroniki-z-membrana-jednostronnie-zamknieta-83199008-1187

lub

http://www.simet.com.pl/pl/produkt/puszka-do-istalacji-elementow-elektronicznych-podtynkowa-gleboka-szeregowa-niebieski-34159203

No ta pierwsza nie głupia 🙂 ale jesli ktoś po remoncie albo nie szykuje to troszkę lipa. zwazywszy że nie ma kabli ( zależy która puszka 😉 )

Ta pierwsza jest do pustych ścian. Nie trzeba burzyć ścian, czy docinać otworów, wkładasz w standardowy otwór na puszkę instalacyjną (68mm), trzeba mieć tylko odpowiednią wolną przestrzeń za kartongipsem.

tutaj dokładnie widać jak to działa

http://www.simet.com.pl/pl/manager-plikow/e5000_montaz-9561pdf

Jeśli wpakować płytkę Sonoff Basic (bez obudowy 6,5 x 3,4 x 2,4 cm) w standardową puszkę np. taką ( https://www.ceneo.pl/2297532) i wychodzi na to, że przy standardowym włączniku mającym jakieś 3-3,5 cm "zanurzenia" trzeba się dowiercić otwornicą do 12 cm, wejdą 2 płytki obok siebie (izolowane). Sonoff Dual ma (z tego znalazłem) podobne wymiary, czyli od biedy, mając 3-4 włączniki/puszki obok siebie wystarczy pogłębić jedną puszkę, aby sterować 4 układami. No to bardzo czekam na AFE dla Duala :-).

BTW, Sonoff Touch nie jest przeznaczony do montowania na szeregowo w już zatynkowane, umieszczone w ścianie puszki podtynkowe puszki (jak niżej) mające niecałe 7,5 cm odległości pomiędzy ich środkami - przy wymiarach obrysu 8,6 x 8,6 cm 2 szt. wejdą w już zamontowane puszki, czyli Touch to rozwiązanie pod montowane na wymiar puszki podtynkowe, albo pojedynczo.

(forum o Sonoff, więc nie wypada pytać o inne układy, które wejdą w okrągłą puszkę 6 cm średnicy nie głębsze niż 3 cm ...)

jeśli chcesz zamontować sonoff'a basic pod włącznikiem w ścianie to minimalnie 3 kabel muszą dojść do tej puszki : N + L + zwrotne L do żarówki

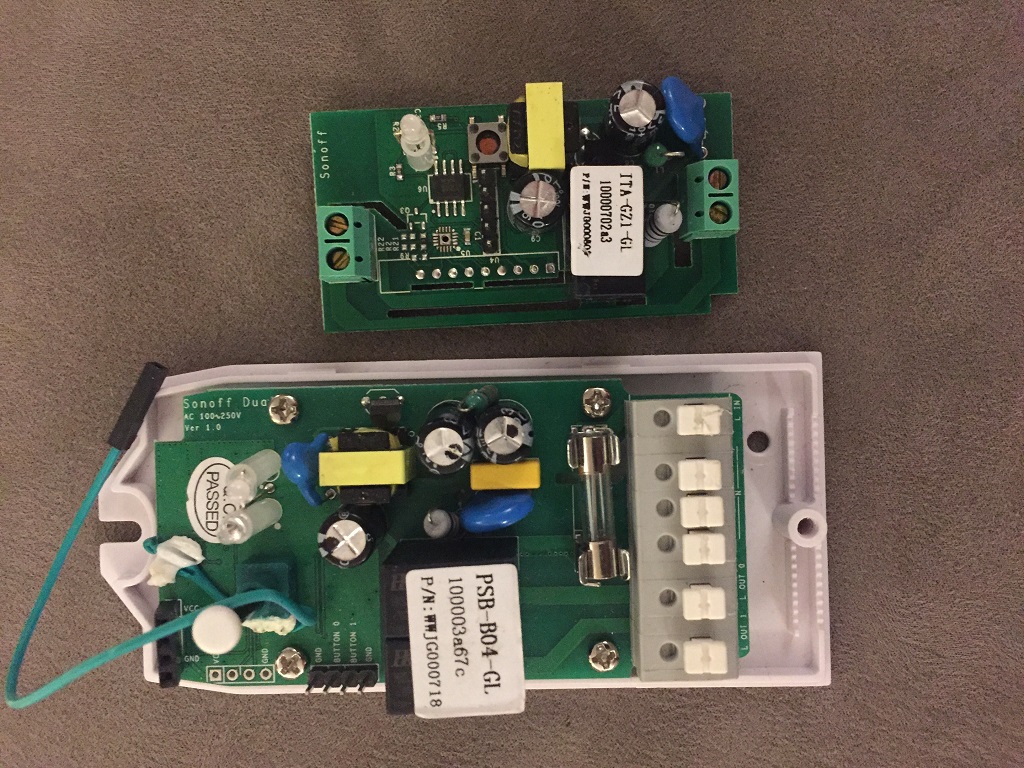

Co do dual to rozmiarowo to "krowa" - raczej ciężko będzie go upchać. Konstrukcyjnie to też słaby sprzęt do kombinacji z alternatywnym oprogramowaniem - generalnie nie polecam dual'i sonoff'a

Dzięki za info, czyli już nie czekam na soft do Duala. Pozostaje zatem pogłębienie każdej puszki o 8cm :-(.

Wg mnie jest nisza do zagospodarowania, tzn. przy średnicy najpopularniejszych puszek 6 cm idealne wymiary modułu nie powinny przekraczać średnicy 5 cm, i głębokości 2-2,5 cm (taka pastylka wkładana za klasycznym włącznikiem/gniazdem 230V, może z 10 cm antenki WiFi) i wszelkie klasyczne instalacje byłyby do przerobienia niewielkim kosztem. Ktoś, kto nie wyda kroci na gotową instalację i nie zapłaci np. 200+ zł za przerobienie lampki/gniazdka na inteligentną zapłaciłby zapewne 30-40 zł za możliwość dodania takiej w miejscach, gdzie ma to sens.

Założyłem głębsze puszki, ale nie aż takie, aby mi teraz 2 x Sonoff Basic wlazł 🙂 - otwornica 55 mm pójdzie w ruch. Pewnie kwestia czasu i nastąpi minimalizacja układu.

zobacz to  https://www.smartnydom.pl/forum/ogolne/dyi-wlacznik-do-puszki-z-pomiarem-energii-sa-chetni/

ale na razie brak czasu, żeby się tym zająć.

Widziałem, przerobiłem już całe forum - to fulltime job, tego się nie da zrobić by community albo po godzinach :-).

Na dziś objętość komponentów jest na styk z ww. wymiarami, gdyby autor od razu przyjął założenie, to pewnie upakowałby całość w cylindrycznej formie. Nic to, zajrzę tu na początku 2020 r., aby sprawdzić, czy ktoś wpadł na to samo :-).

alternatywa to coś nie na WiFi - mam u siebie w puszkach poupychane z-wave'y

• https://www.smartnydom.pl/modul-sciemniacza-z-wave-micro-dimmer-g2/
• https://www.smartnydom.pl/przelacznik-podtynkowy-z-miernikiem-energii-philio-pan04/

ale są wg mnie za drogie

Wracając do Duala, widzę, że masz R1, a jest już R2, cena OK, może i większy od Basic, ale jednak mniejszy niż 2x Basic w jednej puszce ... Czy jedyna różnica, to jedno złącze GPIO mniej ?

dzięki, nie widziałem, że już go sprzedają. Tak on jest wart zainteresowania, bo konstrukcyjnie go zmienili. Tj. mój soft na nim pojdzie np. ten obsługujący do 4 przekaźników T4

a ja nie wiedziałem, że nie sprzedają - widziałem zdjęciach z napisem R2 na płytce

ale fakt, że w sklepie ITEAD nie ma ani R1, ani R2, a w wątku poniżej ktoś dostał odpowiedź, że jak zamówi teraz to R2 jednak nie dostanie, czyli w sprzedaży nie ma, a i cena pewnie stara

zatem na razie pozostaje samemu zmontować "Duala" z dwóch Basic ustawionych pod kątem 90 stopni w obudowie 3 x 3 cm, do pogłębionej o kilka cm puszki

generalnie jest możliwość zmniejszenia długości o jakieś 1,2 cm i szerokości o 0,5 przy nieskomplikowanej ingerencji w płytkę, aby osiągnąć to o czym piszę wyżej (pastylkę pasującą do puszki), ale w ten sposób za włącznikiem zmieści się tylko pojedynczy przekaźnik, a to za mało

<OT>w Tasmota Wiki dla Duala właśnie jest info, że ma do użycia 2x GPIO, przy czym jednym z nich jest GPIO używane do wejścia w tryb programowania - ograniczenie jest tylko takie, aby pin nie był zwarty przy włączaniu prądu, czyli właściwie żadne, a mamy jedno GPIO więcej

rozumiem, że da się to potencjalnie wykorzystać w każdym firmware, czyli nawet Basic może mieć 2 GPIO do odczytu i jeden przekaźnik</OT>

w basic masz 3 GPIO dostepne

jak wylutujesz diodę - to jeszcze jeden

ewentualnie jeszcze przycisk przy czym to gpio-0 i ja szczerze nie ruszałbym tego

i każde z nich FW ogarnia bez problemu ?

no raczej tak - mój ogarnia 😉

A widzieliście takie rozwiązanie ? Niby pod supla... ale pewnie AFE by na tym śmignął

https://forum.supla.org/viewtopic.php?f=33&t=2188

składamy?

To jest jakiś gotowy układ SUPLA, czy autorski (ale wyglądający pro) układ autora wskazanego wątku ?
