Shelly Czy shelly 1 można wykorzystać przy włącznikach schodowych?

75 Wpisów
15 Użytkownicy
6 Reactions
18.8 K Wyświetleń
pawell32
(@pawell32)
Wpisów: 1334
Guru


jeśli taki schemat to przy uszkodzeniu modułu, światła nie włączysz. Trzeba odłączyć 2 przewody i je złączyć


Dodane : 09/12/2021 9:27 am
pawell32
(@pawell32)
Wpisów: 1334
Guru


@leszcz generalnie krzyżowy jest tu zbędny, ale jeśli chcesz wykorzystać istniejącą z krzyżowymi to tak, będzie to działać.


Dodane : 09/12/2021 9:37 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@leszcz ilość i typ mają marginalne znaczenie gdy sterujesz podaniem fazy , może być dziesięć krzyżowych i dwa schodowe i będzie to działać


Dodane : 09/12/2021 11:28 am
(@maks87)
Wpisów: 9
Bywalec




shelly 1L schodowy





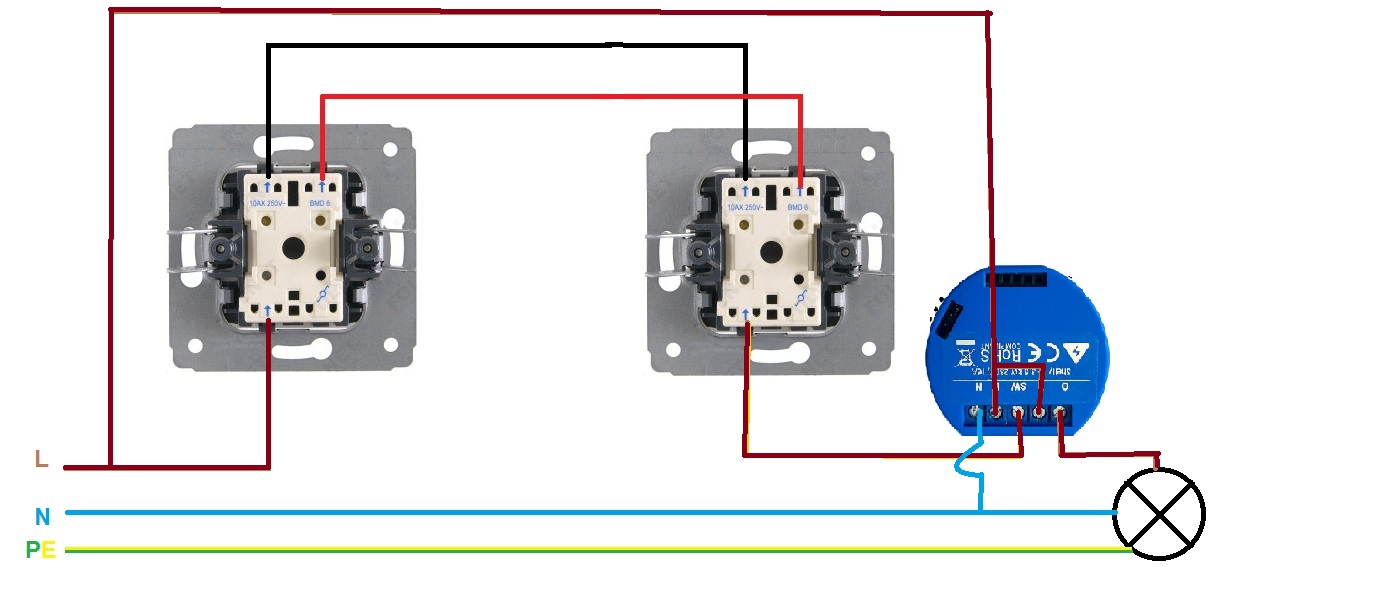

Odniosę się do powyższego rysunku bo u mnie jest właśnie taka sytuacja. Tzn. obecnie mam klasyczny układ schodowy a chciałbym tam wrzucić Shelly 1L. Jak co podłączyć jest dla mnie jasne, tylko przy okazji chciałem wymienić włączniki schodowe na dzwonkowe (aby wykorzystać również możliwość długiego przytrzymania klawisza i przypisać mu jakąś akcję). Czy w takim przypadku jeśli button type ustawie jako momentary (bo tylko przy tym ustawieniu jest możliwość zaznaczenia, aby nie zmieniać stanu jeśli jest wykryte długie naciśnięcie) to wszystko zadziała jak trzeba? Tzn. będę miał funkcjonalność zwykłego układu schodowego czyli każde fizyczne naciśnięcie włącznika 1 lub włącznika 2 zmieni status oświetlania (on/off) a dodatkowo przy długim przyciśnięciu będzie mogła wykonywać się przypisana akcja (u mnie ma to być sterowanie innym modułem Shelly 1L).

Dobrze kombinuję?


Dodane : 14/01/2022 12:24 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

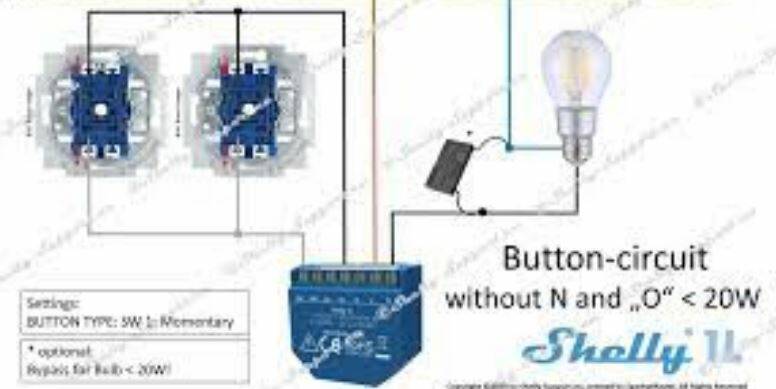

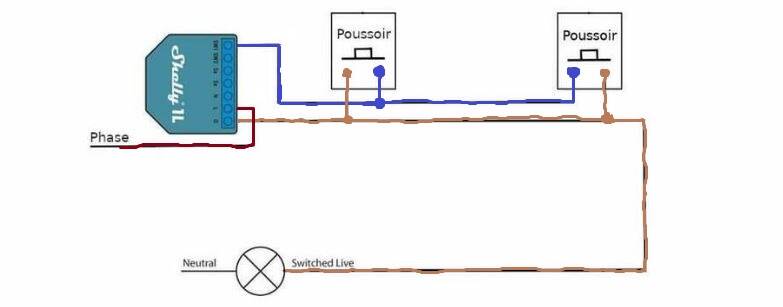

@maks87 na tym schemacie to nie zadziała bo to jest dla tradycyjnych schodowych, które zmieniają położenie styku po przełączeniu. Przy dzwonkowych trzeba podłączyć dwa równolegle ( jeszcze prosciej niż tu ) wstawiam fotkę , trochę podła jakość ale widać o co chodzi

2




Dodane : 14/01/2022 9:13 am
(@maks87)
Wpisów: 9
Bywalec


@isom hmm, to chyba u mnie nie da rady. Bo w ktorej puszcze bym muial umiescic shelly? Chyba mi braknie jednego kabla miedzy puszkami.


Dodane : 14/01/2022 9:22 am
(@maks87)
Wpisów: 9
Bywalec


Jestem teraz w pracy wiec nie mam bardzo jak sie na spokojnje zastanowic, bo moze jednak da rade. Ale jeszcze pytanie: czy wlaczniki koniecznie musza byc podlaczone do Sx, czy moga tez byc podlaczone do L?


Dodane : 14/01/2022 9:33 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@maks87 Jeśli masz tradycyjne schodowe w domu to nie ma takiej możliwosci żeby się nie dało , bo zawsze między nimi są trzy żyły a ty potrzebujesz tylko dwie . Trzecią możesz np przesłać L do drugiej puszki jeśli jej tam nie ma. Shelly dajesz w puszce z której jest wyjście na żarówkę, ( w jednej puszce jest stała faza L a w drugiej wyjście do lampy i to w tej dajesz moduł ) .

No chyba że ta instalacja jest tak wiekowa że są jeszcze dwużyłowe przewody to wtedy zwierasz do N tak jak na schemacie który przytoczyłeś , tylko wtedy trzeba "pożyczyć" fazę ( w puszce z modułem musi być faza)

Z podawaniem Fazy zamiast N nie sprawdzałem więc nie odpowiem


Dodane : 14/01/2022 9:53 am
(@maks87)
Wpisów: 9
Bywalec


@isom miedzy wlacznikami schodowymi sa 2 zyly i tu jest problem. Bo jakby byly 3 to by dalo rade. Ja tutaj widze jedynie opcje taka zeby wlacznik podpiac nie do Sx tylko do L. Wtedy dalo by rade, ale nie wiem czy mozna tak zrobic. Gdzies widzialem ze w Shelly 1L na Sx nie pojawia sie faza tylko 5V.


Dodane : 14/01/2022 10:00 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@maks87 uzupełniłem post wyżej , więc nie będę się powtarzał . A nie ma gdzieś przez scianę drugiej puszki z której można pożyczyć fazę ?


Dodane : 14/01/2022 10:13 am
(@maks87)
Wpisów: 9
Bywalec


Instalacja jest w 10 letnim bloku. Miedzy puszkami sa tylko dwa przewody.

Teraz nie mam jak, ale wieczorem na spokojnie narysuje sobie kilka opcji i zobacze czy cos da rade u mnie zrobic.

Ewentualnie na anglojezycznej grupie wsparcie Shelly na fb zapytam czy mozna wlacznik "zasilic" z L zamiast z Sx. Dam potem tu znac czy cos z tego wyszlo.


Dodane : 14/01/2022 10:29 am
(@maks87)
Wpisów: 9
Bywalec

FB IMG 1642154164064

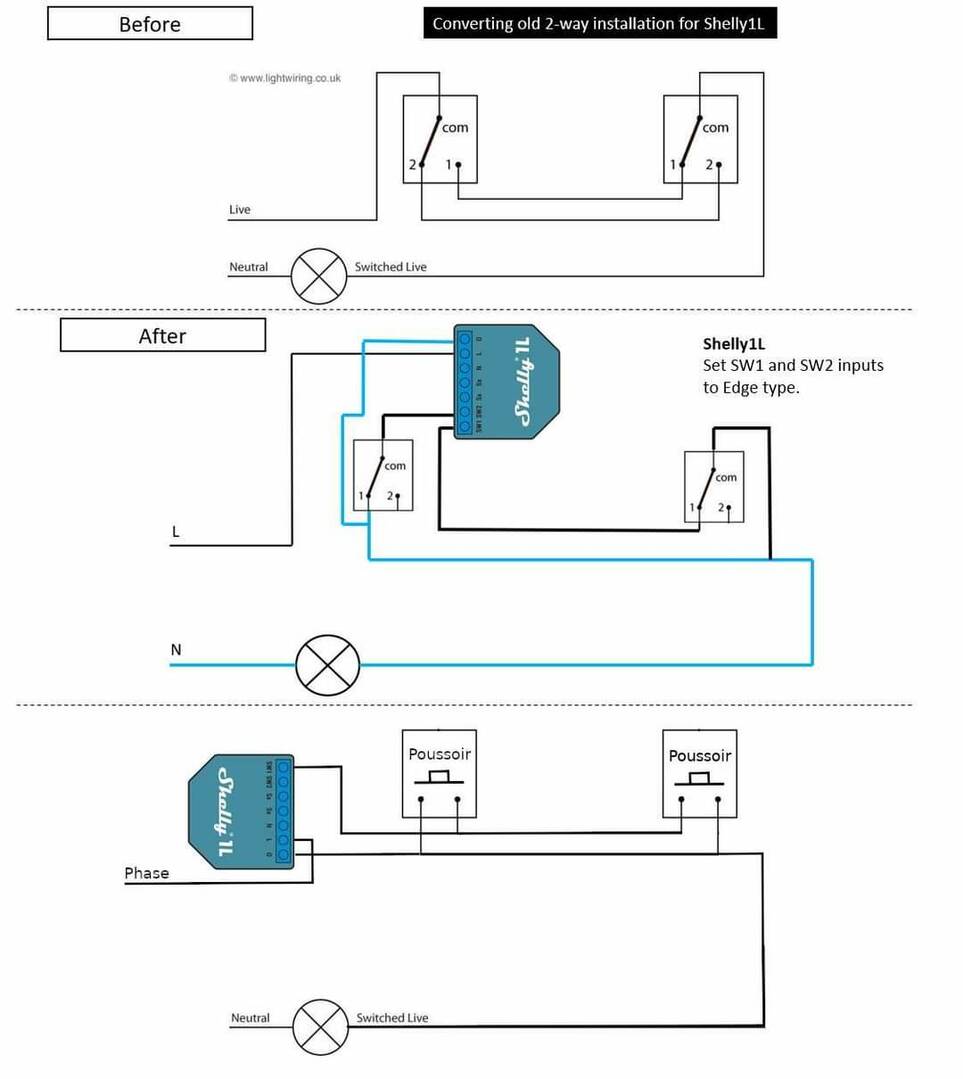

Znalazlem na grupie na fb taki rysunek, wydaje sie ze to powinno rozwiazac moj problem.


Dodane : 14/01/2022 11:42 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@maks87 Nie sądzę bo bo jedną żyłą musisz przesłać fazę do drugiej puszki , pamiętaj że w puszcze gdzie masz fazę nie masz połączenia z żarówką


Dodane : 14/01/2022 10:28 pm
(@maks87)
Wpisów: 9
Bywalec

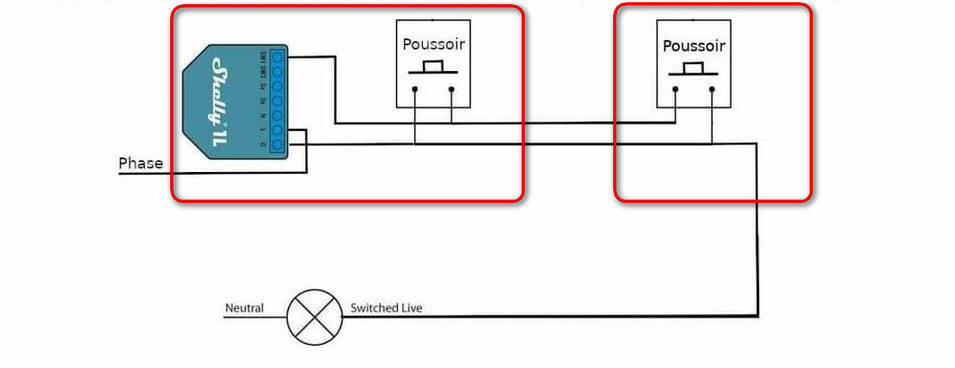

a

Myślałem, żeby tak to zrobić. Zły pomysł???




Dodane : 14/01/2022 10:47 pm
isom reacted
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Czasem patrzysz na coś i nie widzisz , fakt to dobre rozwiązanie.


Dodane : 14/01/2022 11:05 pm
(@maks87)
Wpisów: 9
Bywalec


No i chyba mogę ogłosić sukces. Na razie jeszcze testowo (na stole) ale udało mi się złożyć układ jak na ostatnim schemacie, czyli z wykorzystaniem dwóch dzwonkowych przełączników i tylko dwóch przewodów między nimi.

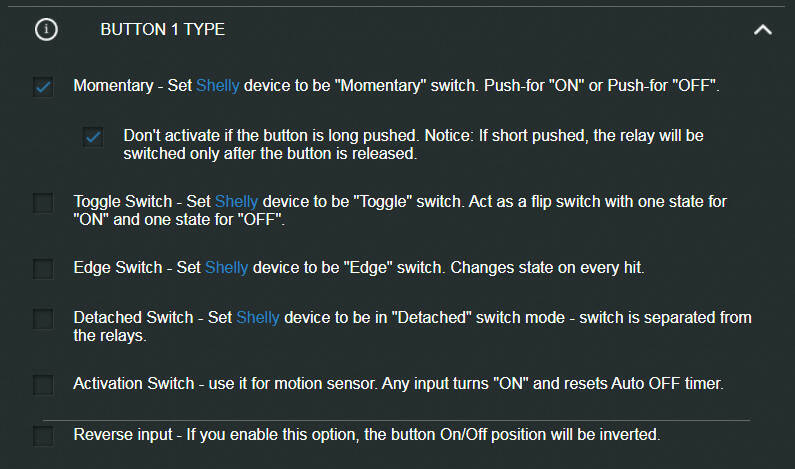

W ustawieniach Shelly zaznaczyłem tak jak poniżej:

button1

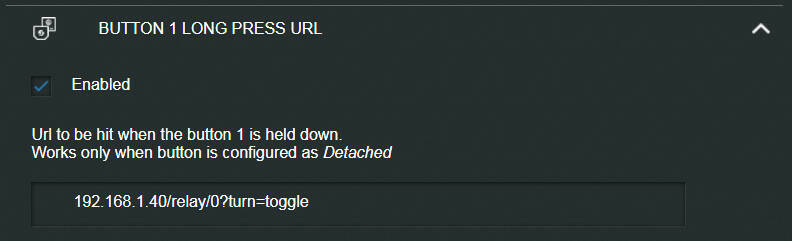

Dzięki zaznaczeniu opcji "Don't activate if the button is long pushed. Notice: If short pushed, the relay will be switched only after the button is released" dodałem również akcje dla długiego przytrzymania przycisku:

action

Takie ustawienia pozwolą mi na sterowanie oświetleniem jak do tej pory (czyli niezależne włączy/wyłącz) z dwóch fizycznych włączników w różnych częściach korytarza. A dodatkowo długie przytrzymanie któregokolwiek z włączników pozwoli na sterowanie oświetleniem w innej części mieszkania (pracuje tam Shelly 2 o adresie IP 192.168.1.40).

Jak czas pozwoli to jutro przerobię instalację docelowo, czyli wrzucę Shelly 1L do puszki i poprzepinam kabelki - mam nadzieję, że zadziała bez problemu.

W taki sposób można uzyskać jeszcze więcej, czyli zamiast pojedynczych dzwonkowych włączników można w puszcze gdzie siedzi Shelly zastosować włącznik podwójny dzwonkowy, podpiąć go pod SW2 i uzyskać nim jeszcze dwie dodatkowe akcje (krótkie i długie przyciśnięcie) do sterowania jeszcze innymi urządzeniami Shelly (albo czymkolwiek innym do czego mamy API).


Dodane : 15/01/2022 12:54 am
adrian reacted
(@stefan)
Wpisów: 10
Bywalec


@maks87

A ja patrzę na ten Twój ostatni schemat i z kolei tego nie widzę:) W sensie, gdzie są łączenia tych linii a gdzie ich nie ma?

Bo mam identyczną sytuację, czyli w jednej puszce wchodzi mi L i wychodzą 2 kable do drugiej puszki, z tej drugiej wychodzi mi za to fazowy na lampę... Co prawda mam do dyspozycji inny przekaźnik (OXT), ale to raczej nie będzie problem. Bardziej zastanawia mnie w praktyce które kable połączyć realnie.

Na moim rysunku narysowałem zwykłe włączniki ale chodzi o dzwonkowy/monostabilny. Zacząłem to sobie rozrysowywać ale nadal mi się nie składa w całość.



Edit. no nie mogę dodać tutaj żadnego pliku więc link:

schemat






Dodane : 23/03/2022 5:22 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@stefan u Ciebie problemem jest właśnie rodzaj modułu , masz moduł ze stykami bez potencjału a shelly1L można sterować wspólnym przewodem N.

Tym sposobem u Ciebie brakuje jednej żyły .


Dodane : 23/03/2022 6:51 pm
(@stefan)
Wpisów: 10
Bywalec


@isom

Ok, a mogę jednak poprosić o powyższy schemat żeby kropkami zaznaczyć łączenia bo głowy nie dam czy je rozumiem?

I 2 opcja, jeśli bym zastosował przy moim module nie dzwonkowe a schodowe, chyba by się to udało?

Mam też 3 możliwość, czyli pożyczyć fazę w drugiej puszce.... i zrobić to dwoma modułami:

schemat2


Dodane : 23/03/2022 7:13 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@stefan proszę

1

nabazgrałem

Jak pożyczysz fazę do tej puszki gdzie masz przewód do żarówki to na jednym module zrobisz na dzwonkowych


Dodane : 23/03/2022 8:49 pm
