Shelly Czy shelly 1 można wykorzystać przy włącznikach schodowych?

75 Wpisów
15 Użytkownicy
6 Reactions
18.8 K Wyświetleń
(@stefan)
Wpisów: 10
Bywalec


@isom dziękuje, tak myślałem, ale już ciekawości dopytamjesli moge, żeby zrozumieć, jak to działa w przypadku shelly, tzn, nie mam napięcia na O bo jest zgaszone światło, rozumiem ze sw1 puszcza ciagle napięcie wtedy i O jest w stanie odebrać sygnał? Czy coś mieszam?

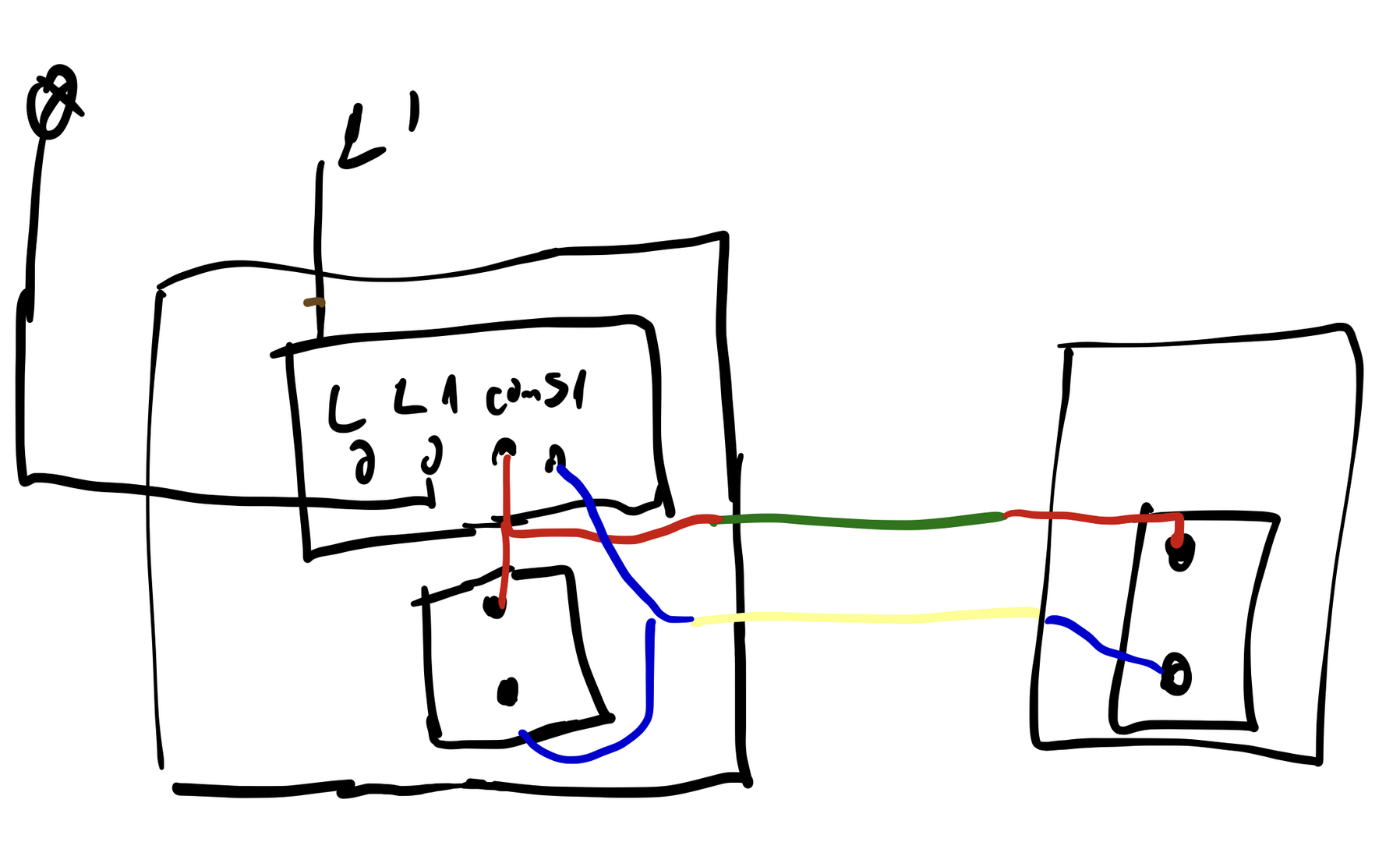

Chyba a nawet na pewno już za długo nad tym siedzę, jak powinno to wyglądać u mnie po pożyczeniu ? Coś takiego?


Dodane : 23/03/2022 9:23 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@stefan twój schemat jest ok . Co do działania schematu z shelly to żeby taki moduł miał zasilanie to przez włókno żarówki lub dodatkowy kondensator przy żarówkach led , jest dostarczne zero - N do tego shelly, a to już wystarczy do zmiany stanu SW1 lub SW2.


Dodane : 24/03/2022 10:55 am
(@stefan)
Wpisów: 10
Bywalec


@isom a było już tak pięknie…

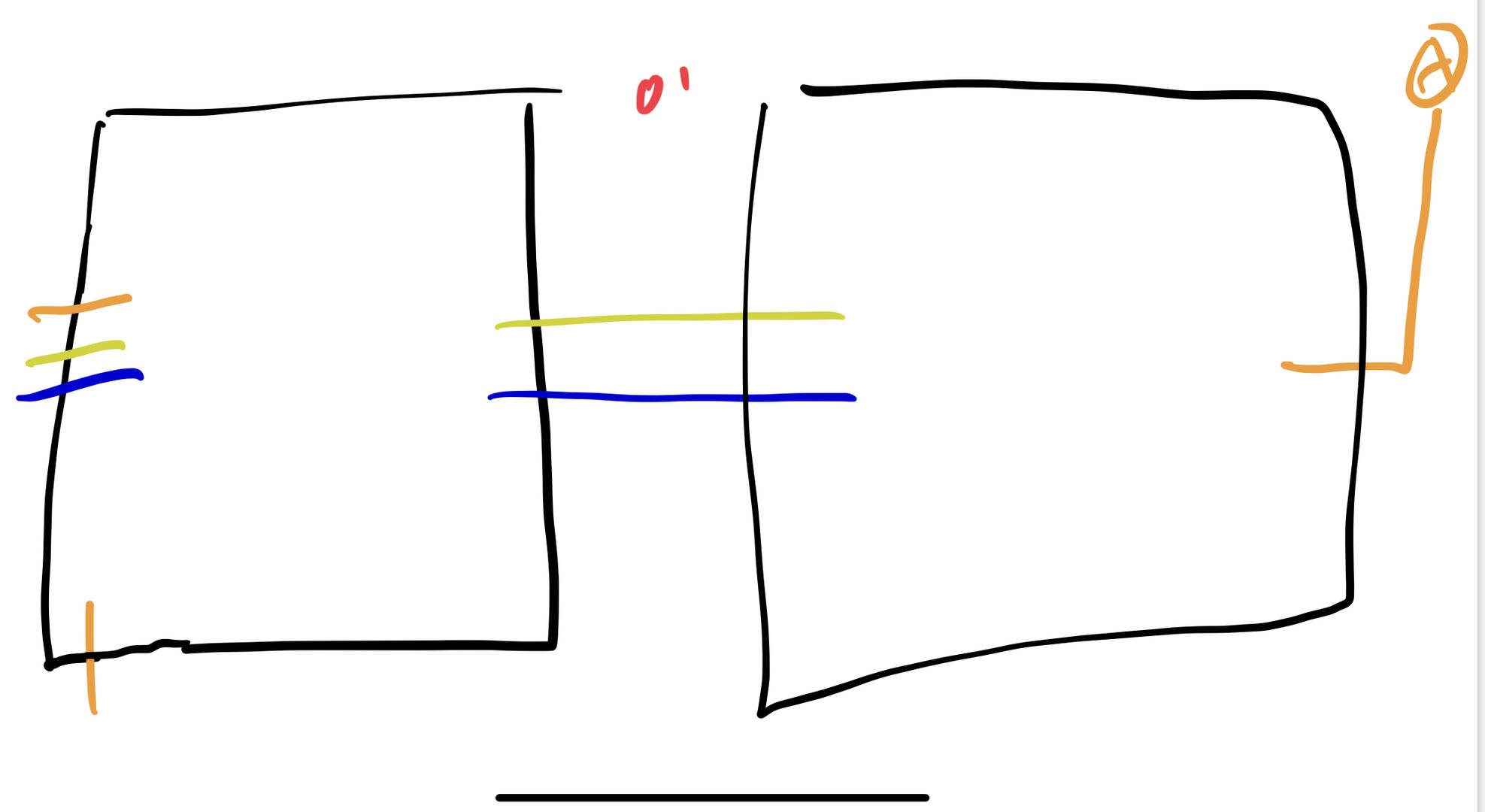

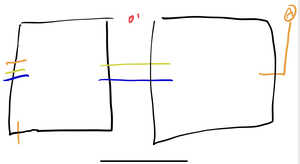

jednak moja instalacja wyglada tak:(

A0C3B3B6 58BC 4386 B106 A51C0A916D64

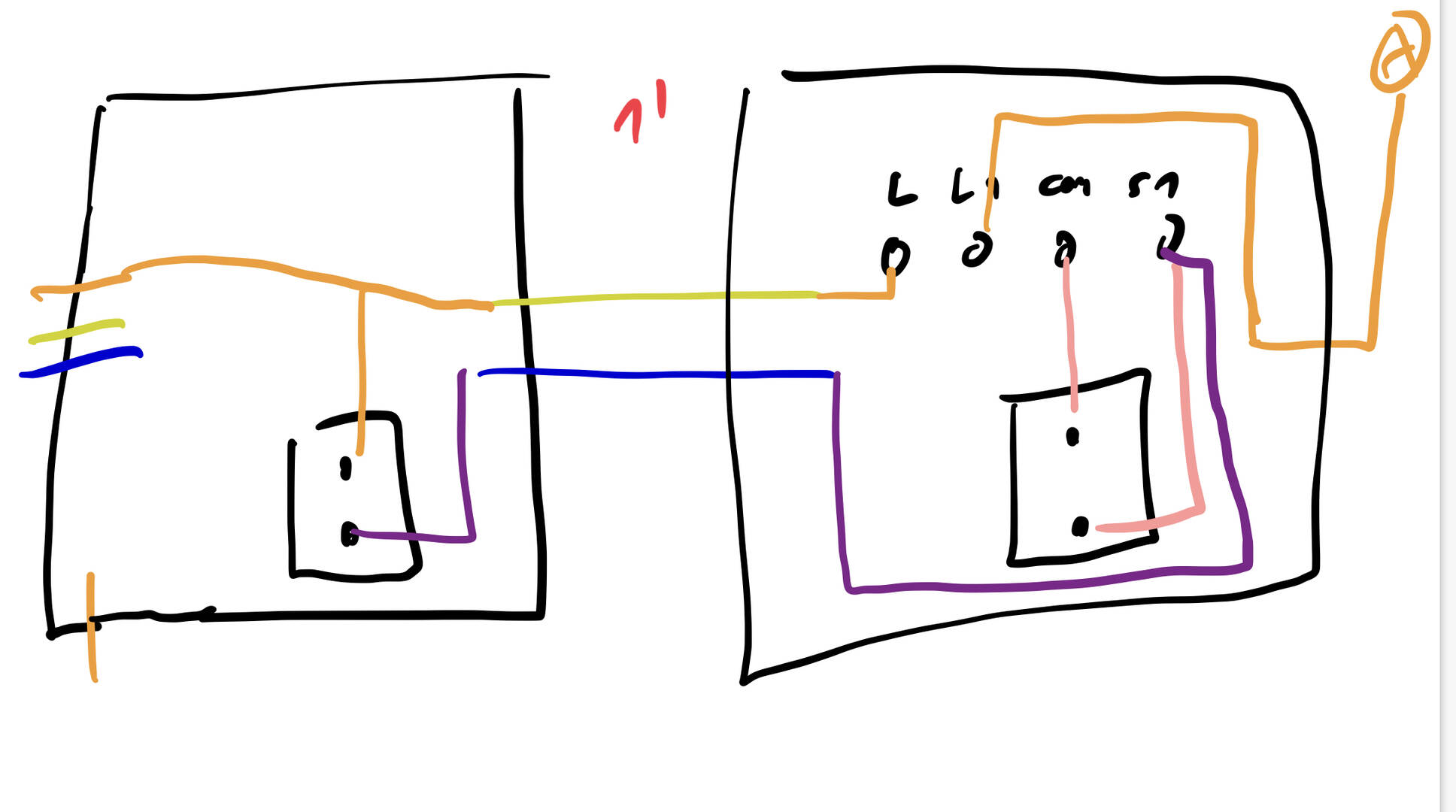

no więc mam dwa pomysły jeszcze, nie wiem czy zadziałają, chętnie usłyszę słowa krytyki zanim coś spale;)

964E1C21 F7F0 4D2D 9B5A D1FC5AD53E60

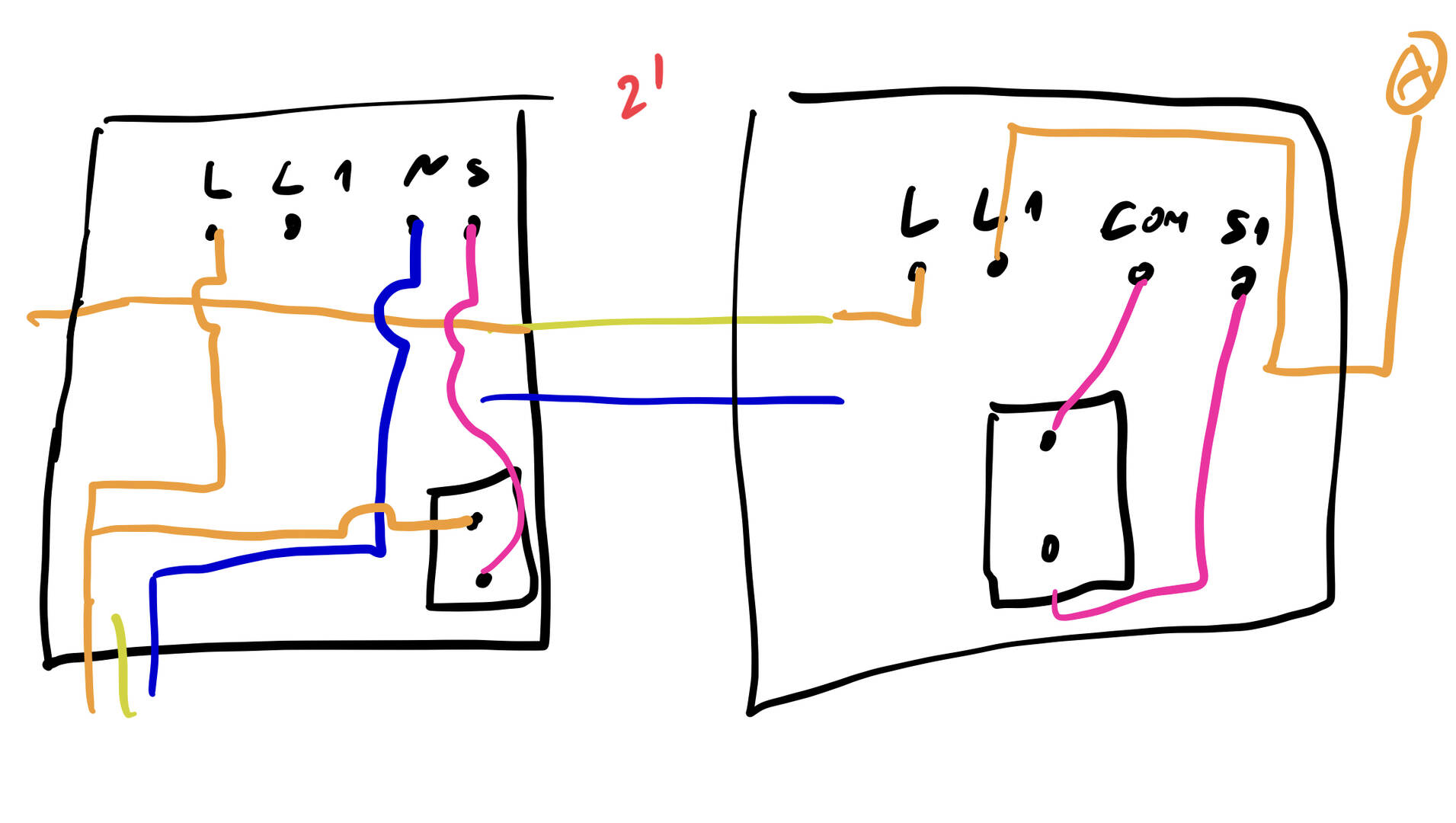

albo sterowanie w automatyzacji z wykorzystaniem modułu drugiego

8B75DB0B 6D59 46A3 9683 D713809E8B5C

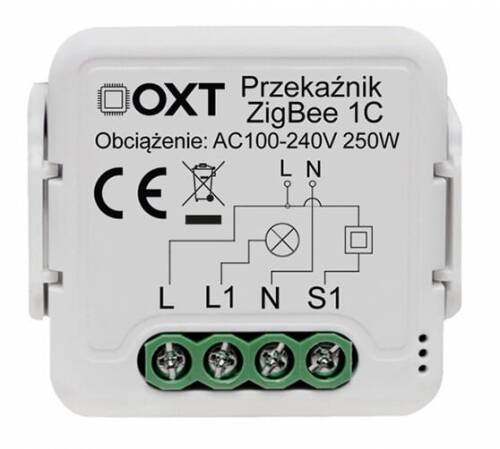

drugi moduł dla pewności:

454DB75C 073F 460A A022 42657A7CAE11

Dodane : 24/03/2022 2:33 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru

Dodane przez: @stefan

@isom a było już tak pięknie…

Na tym module przy tej instalacji tego nie zrobisz. Potrzebujesz moduł bez "N". Poza tym masz błędy na schemacie. COM to masa i tam podłączasz przewód N. S1 to sterowanie, załączasz podając fazę. Przyciski łączysz równolegle.




Dodane : 24/03/2022 2:50 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@stefan a ja najpierw zapytam jak to działało wcześniej skoro instalacja jest tak jak na pierwszym schemacie ?

Ostatni schemat jest całkiem ok nie widzę tam błędów .


Dodane : 24/03/2022 3:15 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru

Dodane przez: @isom

Ostatni schemat jest całkiem ok nie widzę tam błędów .

może ja czegoś nie rozumiem, sterowanie na drugim module com + s1 ? Czy niebieski nie powinien być podłączony jako N, a L podłączony na przełącznik ?




Dodane : 24/03/2022 3:19 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@pawell32 jeden z modułów , ten bez N przełącznik ma realizowany bezpotencjałowo , tak jak np sonoff mini , więc wystarczy zwarcie COM z S1 . Drugi jest już z podaniem fazy na S1 , tak połączone + scenariusz w automatyce i jest ok.

Mnie zastanawia jak jest doprowadzone N do tej żarówki , bo być musi, z pierwszego schematu nic nie wynika. a jak pierwotnie były tam schodowe to potrzebowały obydwu żył korespondencyjnych między puszkami


Dodane : 24/03/2022 4:13 pm
(@stefan)
Wpisów: 10
Bywalec

Dodane przez: @isom

Mnie zastanawia jak jest doprowadzone N do tej żarówki , bo być musi, z pierwszego schematu nic nie wynika. a jak pierwotnie były tam schodowe to potrzebowały obydwu żył korespondencyjnych między puszkami

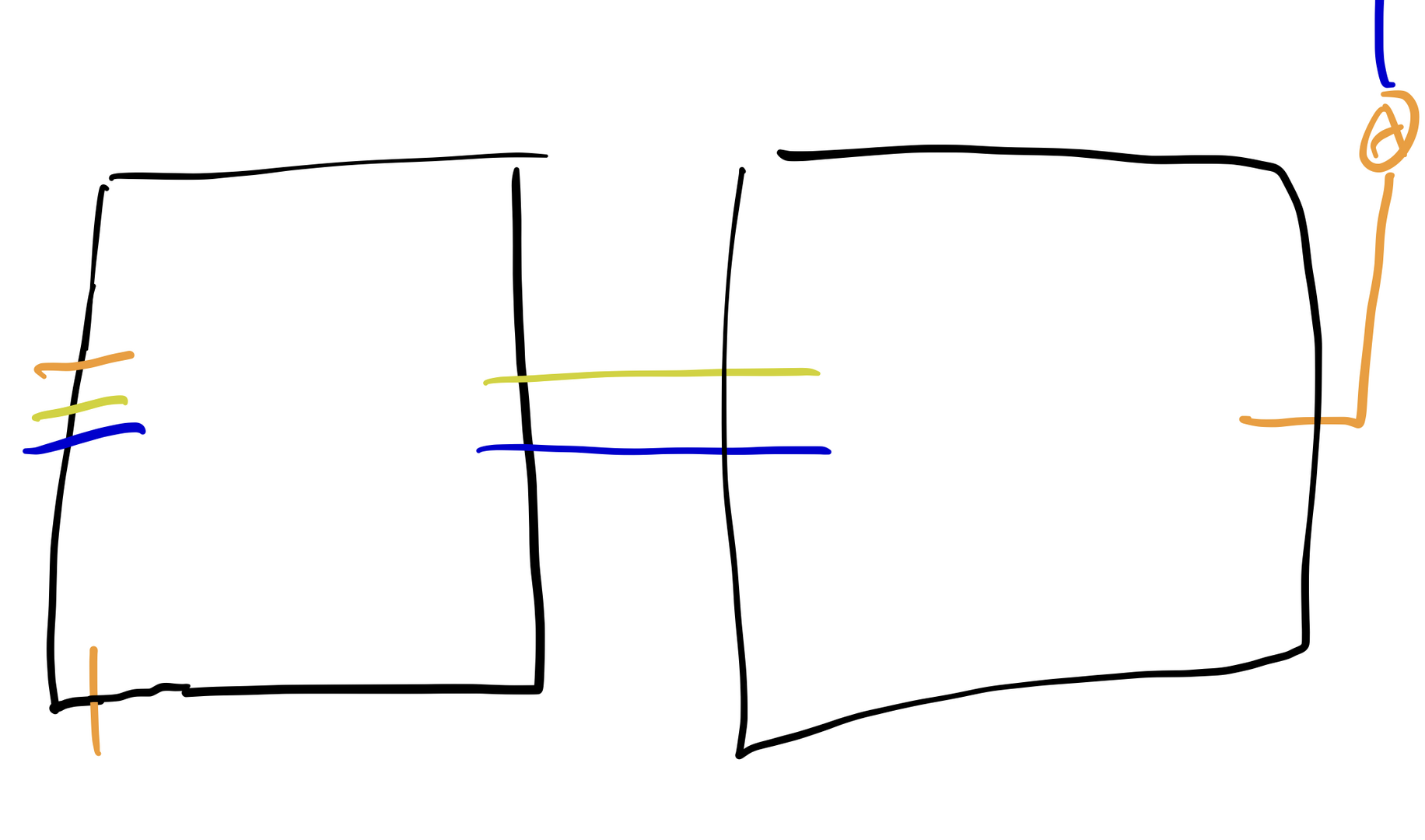

Stary sposób puszkowy

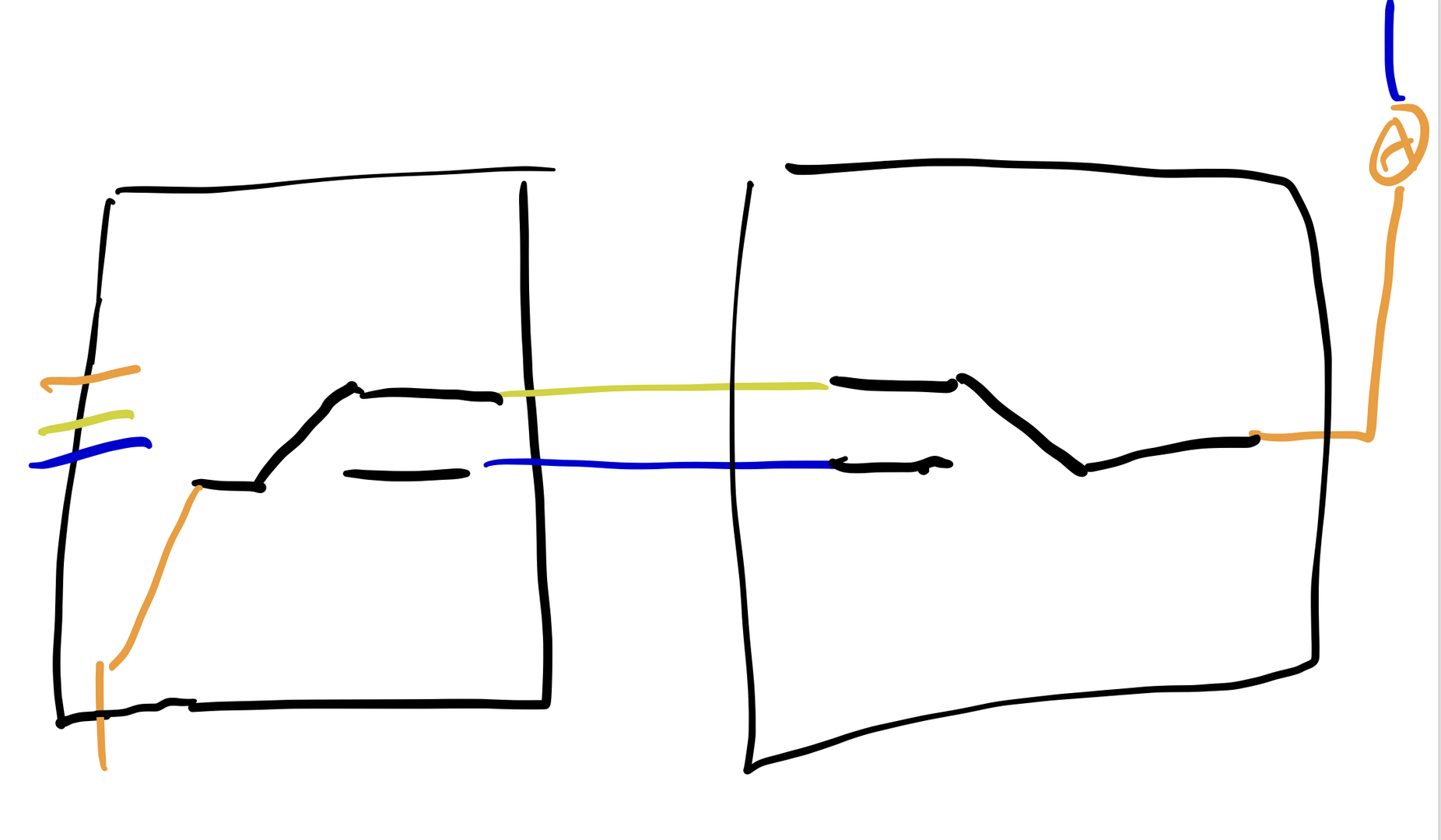

a dokładniej tak było z fizycznymi schodowymi




czy istnieje zatem jakakolwiek opcja zrobienia tego jednym przekaźnikiem? Czy ta druga tylko? Albo jakaś inna, lepsza opcja? Może być nawet inny moduł Zigbee?

Dodane przez: @isom

@pawell32 jeden z modułów , ten bez N przełącznik ma realizowany bezpotencjałowo , tak jak np sonoff mini , więc wystarczy zwarcie COM z S1 . Drugi jest już z podaniem fazy na S1 , tak połączone + scenariusz w automatyce i jest ok.

Nie chcę czegoś nagadać, ale wydaje mi się ze wersja bez N puszcza z COM normalnie 220V i puszcza się to na S1 przyciskiem. Stad mój pierwszy pomysł. Ale może tutaj głupoty piszę


Dodane : 24/03/2022 5:29 pm
(@stefan)
Wpisów: 10
Bywalec


Mogę potwierdzić, drugi schemat fizycznie działa:)

Jeśli ktoś znajdzie rozwiazanie na 1 urządzeniu to stawiam flaszkę. Niestety automatyzacja jest wolniejsza. Pożyję tak kilka dni i zdecyduję, czy chcę takiej czy w ogóle zrezygnuję w tym pomieszczeniu.

Wadą tego modułu z N jest pstrykanie podczas włączania i wyłączania, strasznie irytujące. Wersja bez N tego nie ma.


Dodane : 24/03/2022 5:39 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Nie da się na tych modułach na shelly bez N zrobisz


Dodane : 24/03/2022 8:39 pm
(@stefan)
Wpisów: 10
Bywalec


@isom A co wtedy z N? Bo nie mam jak tego N podłączyć..



edit:) zobaczyłem poprzednią wypowiedź, ale jednak rozumiem że się nie da:)


Dodane : 24/03/2022 8:48 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@stefan niestety zasugerowałem się rozwiązaniem z modułem bez N i dlatego. Albo potrzebna faza w drugiej puszcze albo shelly1L i wtedy jeden moduł bez irytującego klikania


Dodane : 24/03/2022 8:53 pm
(@stefan)
Wpisów: 10
Bywalec


@isom ok, przeboleję chyba ten jeden moduł po wifi, choć już chciałem z nich rezygnować.

To jeszcze tylko dwie "serie" pytań - 1) czy ten shelly 1l wymaga w jakiś sposób połączenia z chmurą czy mogę nim lokalnie sterować? Chodzi o to, że na końcu mam wszystko w homekit które nie wymaga chmury, do tego jest homebridge dla urządzeń nie wspieranych w homekit a do tego jeszcze mqtt/zigbee2mqtt - wszystko mi działa w praktyce teraz lokalnie 2) ważniejsze, w przedpokoju gdzie chcę to zastosować mam 3 lampy połączone równolegle, czy kondensator muszę w którymś miejscu konkretnym wpinać? Nie widzę powodu, zakładam że "przy pierwszej" lampie i tyle?


Dodane : 24/03/2022 9:02 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@stefan a co tym wszystkim zarządza ? Jeśli HA to masz gotową integrację pod shelly i działa wtedy bez chmury , w domoticz to samo , w OH  jest Binding czyli w każdym z popularnych serwerów masz to po  LAN

Kondensator gdzie pasuje




Dodane : 24/03/2022 9:10 pm
(@stefan)
Wpisów: 10
Bywalec


@isom Homekit tym zarządza. Nie miałem póki co potrzeby czegoś bardziej zaawansowanego jak HA/Domoticz.

Czyli obecnie urządzenia łączą się dwojako:

Zigbee -> zigbee2mqtt ->mqtt -> homebridge -> homekit

wifi ->homebridge -> homekit / wifi ->homekit

Zakładam więc że pewnie będzie to możliwe po mqtt, czyli

shelly->wifi ->mqtt ->homebridge ->homekit

?



P.S. Dziękuję bardzo za tę masę odpowiedzi, wyjaśniły mi i pomogły bardzo!


Dodane : 24/03/2022 9:27 pm
(@stefan)
Wpisów: 10
Bywalec


Przyszedł Shelly 1L, ale.. okazuje się że w zestawie nie ma "bypassu", co przeoczyłem. Czy ktoś się orientuje, jaki tam jest kondensator? Szukam w google ale nic nie widzę, wysłałem też pytanie do producenta ale nie wiem kiedy odpowiedzą i czy w ogóle powiedzą coś... Zostały mi 3 z różnych urządzeń, z OXT (które również się nie chwali co tam wsadziło) i z jakiegoś włącznika QTouch czy coś w tym stylu (a Ci się już troszeczkę się chwalą - MPX 0,33mikrofaradaya, X2) - zastanawiam się czy nie zastosować, ale nie chciałbym czegoś spalić na koniec...


Dodane : 28/03/2022 11:59 am
(@chrisjan)
Wpisów: 7
Bywalec

Dodane przez: @isom

@art212 Brakuje  żyły N , bo masz wiekową instalację . W Twoim przypadku lekarstwem jest moduł Shelly1 L , który nie wymaga N ,a podłączenie tego modułu jest proste.

Ważne żeby wiedzieć w której z dwóch puszek jest stała Faza - L . Po odłączeniu obu włączników w jednej z puszek na prawdopodobnie czarnym przewodzie będzie faza i w tej puszce należy zamontować shelly.

Schemat połączeń z prawdopodobnymi kolorami żył przed i po zmianie połączeń

shelly 1L schodowy

Puszka z czerwoną kropką to ta, w której masz stałą fazę



Wykonałem u siebie połączenie Shelly1L zgodnie (chyba) z powyższym schematem ( przy czym u mnie sa dwa przyciski schodowe i jeden krzyżowy) i sterowanie oświetleniem działa ale niestety po wyłączeniu światła wszystkie żarówki mrugają  przyciemnionym światłem. Jak to wyeliminować?


Dodane : 20/08/2022 3:17 pm
(@mig41)
Wpisów: 626
Ekspert


Nie wiem czy shelly1l ma zwykly przekaznik ,czy SSR ,ale rozumiem ,że żarówki LEDowe ? Jeśli tak ,to wymień choc na próbę przynajmniej jedna na tradycyjna z włóknem.


Dodane : 24/08/2022 6:35 am
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony

Dodane przez: @marcingajda

Nie wiem czy shelly1l ma zwykly przekaznik ,czy SSR

zwykły, nie SSR, pzdr.a


Dodane : 24/08/2022 8:53 am
MiG41 reacted
(@chrisjan)
Wpisów: 7
Bywalec


Wymieniłem wszystkie żarówki w tym obwodzie na trochę mocniejsze i migotanie pozostało tylko na pierwszej żarówce w obwodzie.

Dołożyłem do niej równolegle kondensator z marketu mający przeciwdziałać migotaniu ledów - nie pomogło.

Zmieniłem ten kondensator na shelly bypass i wydawało się że problem rozwiązany, ale po nocy znowu zastałem pierwszą żarówkę migoczącą.

Może coś jednak jest nie tak w moim podłączeniu, bo o dziwo o ile przełączniki schodowe powodują przełączenie światła, to już użycie krzyżowego, powoduje że shelly chyba się wiesza i trzeba go odłączyć od zasilania żeby wstał.


Dodane : 25/08/2022 12:02 pm
