Shelly Moduł do puszki naprawdę mały

20 Wpisów
5 Użytkownicy
5 Reactions
6,939 Wyświetleń
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


Wielu z nas szuka modułów, które można upchać w puszkę pod włącznik lub gniazdo , ja dziś zamówiłem do testów 2 sztuki takiego cudeńka 🙂

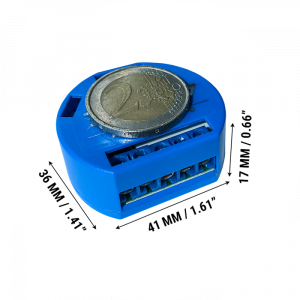

wymiary modułu

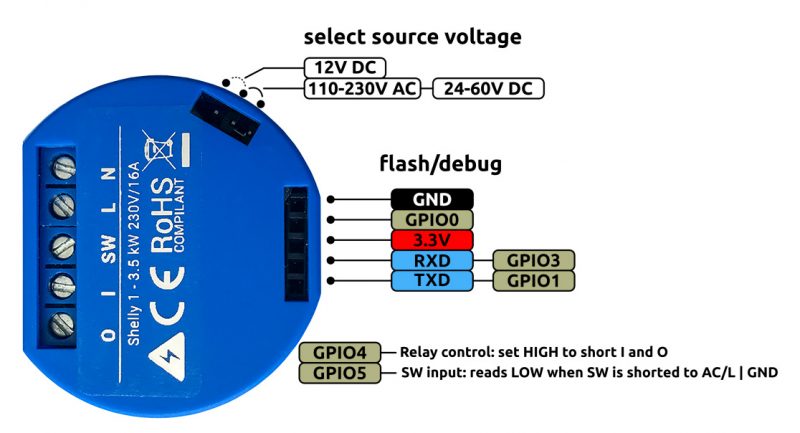

Ma to maleństwo przekaźnik o 16A obciążalności styków , wejście do podłączenia przycisku, duży zakres napięć zasilających , wyprowadzone piny do programowania, zresztą wszystko widać na fotce poniżej

opis wyprowadzeń modułu
Koszt tego to niecałe 10 euro , więc moim zdaniem przystępny
Ponieważ sporo osób szuka to podaję link do strony z produktem

Dodane : 06/09/2018 8:07 pm
adrian and Gerwazy reacted
Tagi tematu
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


Co tam jest w środku ?


Dodane : 06/09/2018 8:10 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


ESP 8266 🙂

Fajnie ? Widziałeś ? mają też dualne, troche mała obciążalność bo 8A , ale na potrzeby rolet, oświetlenia , bram , furtek , itp wystarczy. I co ważne mają CE


Dodane : 06/09/2018 8:19 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


bardzo przyzwoite

zamówiłem 4x to Shelly 1 😉


Dodane : 06/09/2018 8:48 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


No to po testujemy 🙂




Dodane : 06/09/2018 8:54 pm
adrian reacted
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony

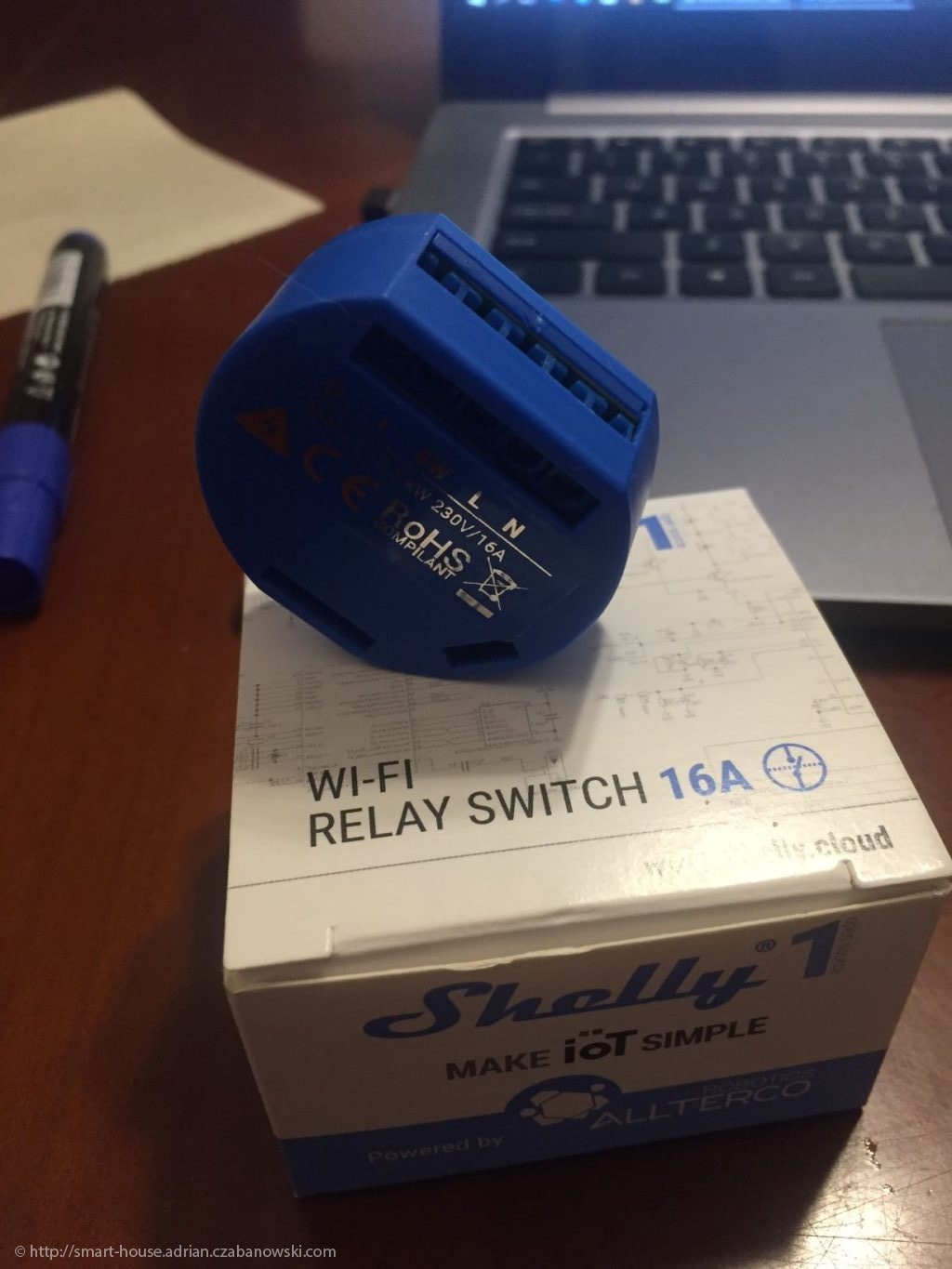

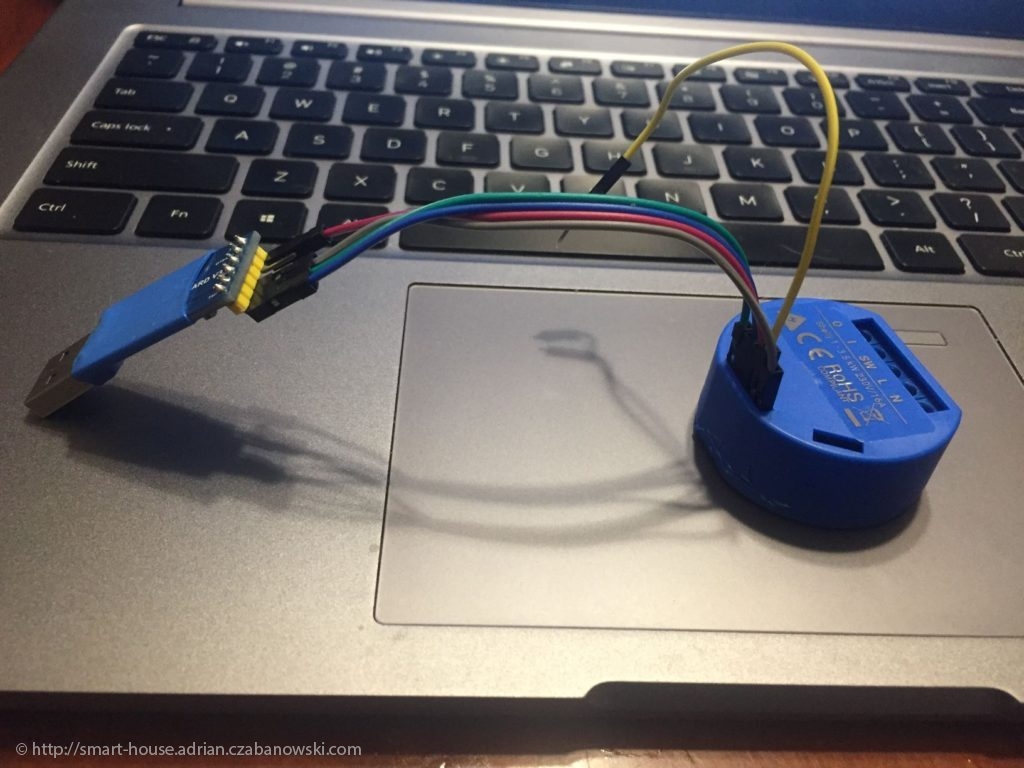

@isom - pierwsze wrażenia - cudeńko, rzeczywiście małe. Mniejsze od modułów z-wave, które miałem w ręce, mniejsze od row-01 od zamela (mają konkurencję teraz i to tańszą) Od razu wymieniłem soft na AFE - poszło jak nóż w masełko.

W weekend większe sprawozdanie. Dawno się tak nie rajcowałem. Sonoff gabarytowo musi się schować. Jeśli urządzenie będzie dobrze się spisywać do wróże temu modułowi i chłopakom z Bługarii (twórcom) niezły sukces.

Zakładam nowy dział na forum bo będzie się działo w okół modułu.


Dodane : 03/10/2018 7:20 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


@adrian ja jeszcze czekam , ale fajnie że wgranie firmware AFE jest bezproblemowe 🙂

Na jedno tylko uważaj , czytałem że obwód masy niskonapięciowy nie jest odseparowany od 230V ,więc czujników bym do tego nie dokładał , chyba że przy zasilaniu 12V . Ale do puszki jak znalazł a czujniki można sobie inaczej zorganizować .

Zakładaj ten nowy temat, jak dostanę swoje to może jakiś filmik z pracy nagram


Dodane : 03/10/2018 7:51 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


jak GND nie jest odseparowane to kiszkowato, sprawdze miernikami co i jak. Pewnie na dniach bedziesz miał. Kupowałem zaraz po Tobie 😉


Dodane : 03/10/2018 7:53 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


Poczytaj sobie  http://www.thesmarthomehookup.com/the-shelly-1-smart-relay-is-it-better-than-the-sonoff-basic/

Jak dostanę to jednego rozbebeszę i zobaczę co można z tym zrobić , a na razie nie rób prób z czujnikami przy 230V

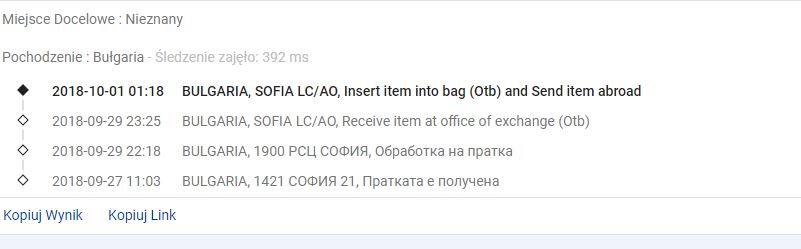

Ale chyba wysyłają losowo bo ja mam status tak jak widać



Przesyłka

Dodane : 03/10/2018 8:00 pm
adrian reacted
lukas121
(@lukas121)
Wpisów: 543
Ekspert Zasłużony dla Forum Donator 2K19


Z tego co widać na zdjęciu w tak małej obudowie nie dali rady umieścić trafka. Dlatego podejrzewam że zasilacz jest zrobiony na układzie LNK lub coś podobnego. W takim rozwiązaniu nie ma możliwości galwanicznego odseparowania masy od sieci. Niech ktoś wrzuci dobrą fotkę od spodu to zobaczymy co tam siedzi.


Dodane : 04/10/2018 7:19 am
(@_marss_)
Wpisów: 173
Pomocny Donator 2K21 Donator 2K18


Wystarczy uważać aby neutralny był rzeczywiście "zerem", a nie powinno być problemów. Wiele sprzętów AGD, np lodówek ma zasilacze na kondensatorze i diodzie zenera i jakoś nie zbijają ludzi masowo.


Dodane : 04/10/2018 11:29 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


Doszły i do mnie te maleństwa , więc tak jak mówiłem tak też zrobiłem, jeden już rozłupany i zrobiony szybki przegląd sytuacyjny.

Moduły są tak małe , że sonoff basic przy tym to monstrum zobaczcie zresztą

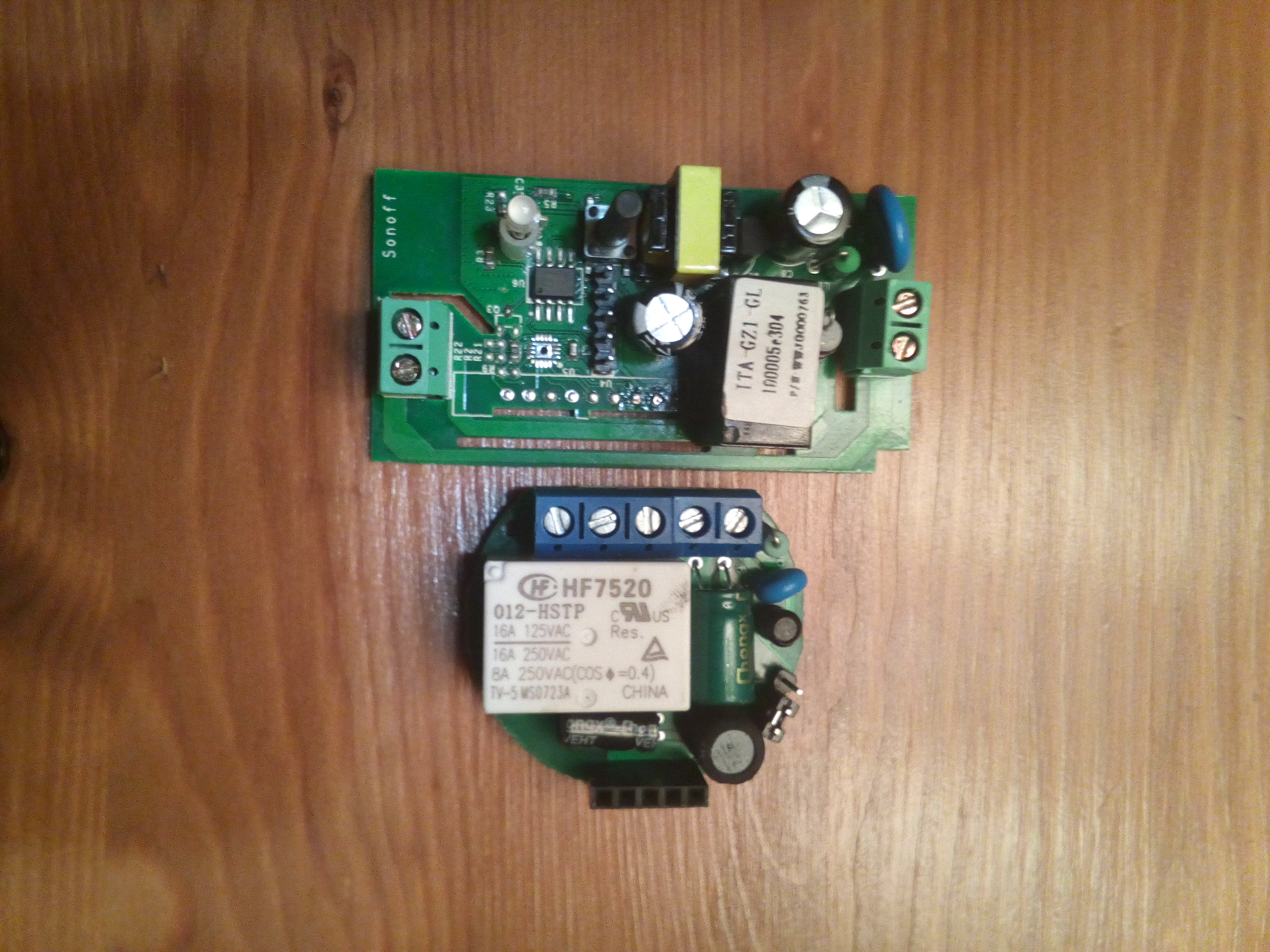

IMG 20181004 192532

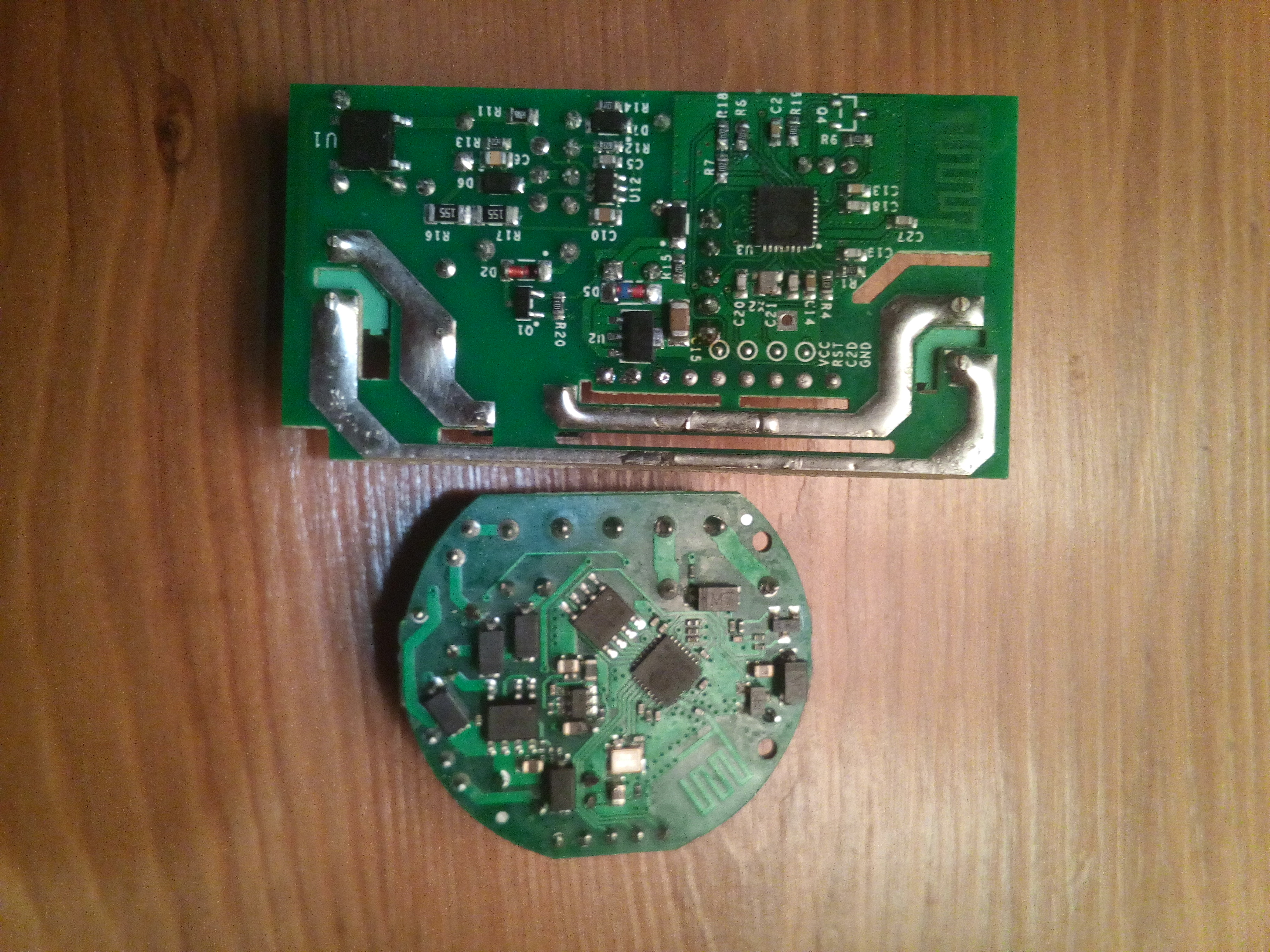

IMG 20181004 192619
 Układ zasilania to niestety bardzo popularny w sprzęcie AGD stabilizator impulsowy LKN 304 , czyli izolacji nie zrobimy.
Dodatkowo moduł opracowano tak, że GPIO 5  które odpowiada za przycisk ścienny musi zostać zwarte z Fazą żeby zmienić stan przekaźnika, co za tym idzie GND w tym module to Faza. O czujnikach, dodatkowych przyciskach czy kontaktronach przy zasilaniu 230V można zapomnieć i mam nadzieję, że nikt nie zaryzykuje.
Tyle o elektrycznej stronie tego modułu
Co do softu to faktycznie AFE pojechało za strzałem i panel konfiguracyjny jakiś taki bardziej bystry niż przy sonoff, z serwerem połączył się bez problemu i z aplikacji obsługa bez problemu. Przy AFE nie działa przycisk na GPIO 5 , ale to chyba wynika z tego , że Adrian zrobił soft z wewnętrznym pull up dla przycisku. Wgrałem espeasy i przy włączonym wew pull up też nie działało , wyłączyłem pull up i przycisk ożył .
Zastanawiam się nad dwoma wersjami softu AFE dla tego modułu tzn soft dla 230V bez obsługi czujników i drugi 12V -24V z obsługą czujników , bo wtedy problemu nie będzie Fazę zastąpi Masa i można szaleć.
Bardzo duża zaleta to gabaryt , zmieści się bez problemu nawet do zwykłej płytkiej puszki .
Na tą chwilę to tyle z szybkiej przymiarki to tego malucha


Dodane : 05/10/2018 5:20 pm
adrian reacted
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


Zapytam nieśmiało  @adrian myślisz nad softem do tego maleństwa ? Czy notoryczny brak czasu ?


Dodane : 11/10/2018 11:38 am
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


@isom, a co masz specyficznego na myśli?

  • zainstalowałem na nim AFE i chodził
  • nie podłączyłem go "produkcyjnie" u siebie więc nie zrobiłem dużo testów, czy wszystko działa dobrze
  • jeśli będą potrzebne jakieś zmiany, żeby aktualne AFE działały z nim to zrobię

daj znać


Dodane : 11/10/2018 1:16 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


@adrian chcesz mi powiedzieć, że GPIO 5 u Ciebie obsługuje przekaźnik ? Przeczytaj co napisałem we wcześniejszym poście .

Jeżeli u Ciebie GPIO5 po zwaricu do L działa, to ja w weekend muszę się z tym pobawić.


Dodane : 11/10/2018 2:54 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


aaa okay - nie czytalem Mea culpa, zobacze co da się zrobić.


Dodane : 11/10/2018 3:48 pm
(@maras)
Wpisów: 194
Weteran Donator 2K22 Donator 2K19


https://github.com/arendst/Sonoff-Tasmota => Shelly 2 with Energy Monitoring

Ktoś już to sprawdzał? Mają możliwość pomiaru poboru prądu tak jak Sonoff POW?
Byłaby to ciekawa alternatywa którą wreszcie można schować w puszce.


Dodane : 12/10/2018 11:33 am
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony

Dodane przez: isom

Zapytam nieśmiało  @adrian myślisz nad softem do tego maleństwa ? Czy notoryczny brak czasu ?

sprawdziełm wczoraj i 5 minutowa zmiana w kodzie i wszystko działa włacznie z GPIO5. Muszę sie tylko określić czy chce robić osobny firmware do shelly, czy moze dodac jedna opcję w konfiguracji - co mi zabierze jeden wierczor per firmware. Bardziej jestem za druga opcją jak na razie

pozdrawiam




Dodane : 12/10/2018 1:03 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


@adrian to Ty jesteś autorem AFE , wiec nie mogę nic narzucać, ale ja bym zrobił oddzielny soft przynajmniej dla 230V bez obsługi dodatkowych GPIO ( czujniki, termometry itp.) Twój soft krąży wszędzie, można  kupic gotowe moduły z AFE na aledro... więc żeby nie mieć wyrzutów sumienia warto poświęcić ten wieczór.

Co do 5 minutowej zmiany w sofcie , zdradzisz co zmienić i gdzie ? czy może wrzucisz jakigoś zip z taką zmianą , dowolny T 0 - 4

Chcę wpakować jednego malucha w puchę i zobaczyć jak będzie dawał radę


Dodane : 12/10/2018 2:53 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


osobny soft to właśnie zajmie mi 5 minut

wieczorem, jak wrócę z pracy wgram tutaj wersję przygotowaną do wgrania do shelly


Dodane : 12/10/2018 4:21 pm
