Szanowni forumowicze,
Chciałbym połączyć Shelly1 z napędem bramy Nice A60 w taki sposób, aby:
- Oprócz standardowego sterowania pilotem, móc dodatkowo sterować bramą (otwierać/zamykać) z telefonu
- Mieć możliwość sprawdzenia na telefonie statusu bramy (otwarta/zamknięta)
Idealnie byłoby, żeby shelly było zasilane z 24V, a nie z 230.
Czy możecie proszę doradzić, jak połączyć jedno z drugim, jak ewentualnie przestawić zworki na Shelly i, jak poprawnie skonfigurować appkę shelly?
Chciałem załączyć schemat A60, ale "forum" twierdzi, że jest to niedozwolony format pliku i, że nie można go dodać (ani *.jpg, ani *.png). 🤔
Bo jest ograniczenie dla nowych. Chyba po 3 wiadomości można dodawać załączniki.
To o czym piszesz chcesz osiągnąć na oryginale czy będziesz zmieniał soft?
Bo jest ograniczenie dla nowych. Chyba po 3 wiadomości można dodawać załączniki.
ooo, dzięki.
To jeszcze 2 i wrzucę schemat
To o czym piszesz chcesz osiągnąć na oryginale czy będziesz zmieniał soft?
Najlepiej na oryginalnym.
Docelowo integratorem różnych rozwiązań ma być Home Assistant, ale to trochę potrwa. Na razie chciałbym tylko osiągnąć możliwość sterowania bramą z poziomu appki shelly.
@chris w tym sterowniku bramy masz 24VAC, a shelly można zasilać albo 230VAC albo 12 - 60V DC , więc albo z 230V albo własny zasilacz np 12V.
Połączenie jest banalne zasilanie wiadomo a wyjście z Shelly I/0 do zacsku krok po kroku i do wspólnego , nie ważne który gdzie np z shelly zacisk "0" do wspólnego w sterowniku a do krok po kroku zacisk 'I' z shelly . Jak chcesz czujnik stanu to jakiś kontaktron między MINUS zasilania a SW w shelly .
Konfiguracja to ustawienie autoOFF po np 1 sek i ustawienie żeby zawsze po powrocie zasilania moduł się ustawiał na OFF.
@chris w tym sterowniku bramy masz 24VAC, a shelly można zasilać albo 230VAC albo 12 - 60V DC , więc albo z 230V albo własny zasilacz np 12V.
OK, do tego wrócę za chwilkę....
Połączenie jest banalne zasilanie wiadomo a wyjście z Shelly I/0 do zacsku krok po kroku i do wspólnego , nie ważne który gdzie np z shelly zacisk "0" do wspólnego w sterowniku a do krok po kroku zacisk 'I' z shelly . Jak chcesz czujnik stanu to jakiś kontaktron między MINUS zasilania a SW w shelly .

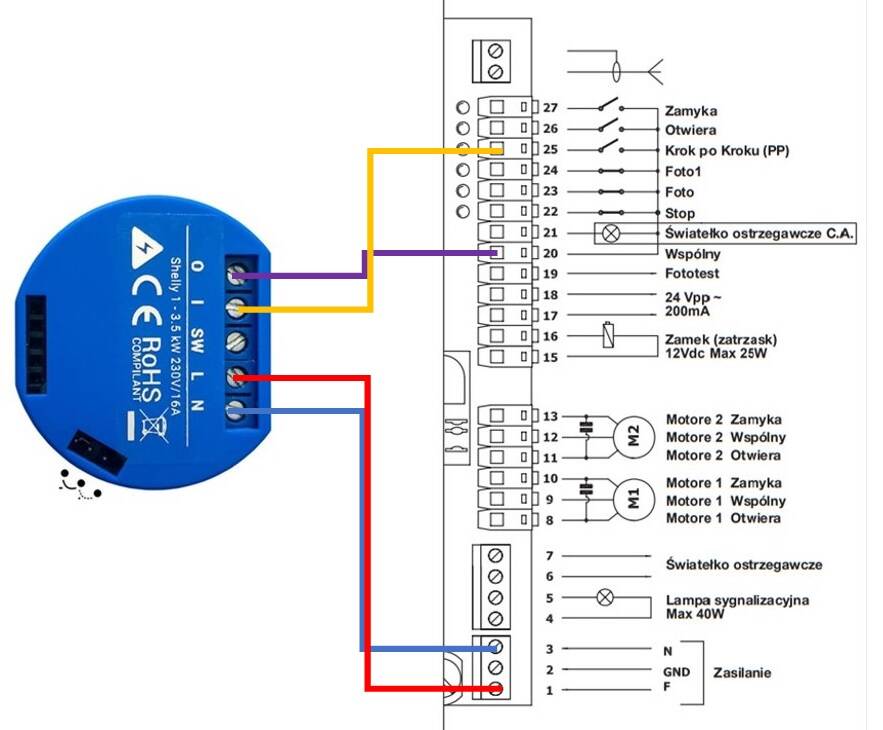

Czyli zakładając, że zasilanie jest z 230V, to tak, jak na załączonym schemacie?
EDIT: zapomniałem dodać, że schemat jest oczywiście bez kontaktronu.
Konfiguracja to ustawienie autoOFF po np 1 sek i ustawienie żeby zawsze po powrocie zasilania moduł się ustawiał na OFF.
Dzięki
Nie wiem, czy dobrze czytam, ale zgodnie z instrukcją Shelly może być zasilane albo 230V AC i 24-60V DC, albo 12V DC.
Masz informację że bramę zasila 24VAC a nie 24VDC. Dlatego potrzebujesz przynajmniej układu stabilizującego, prostujacego napięcie by zasilić shelly.
Masz informację że bramę zasila 24VAC a nie 24VDC. Dlatego potrzebujesz przynajmniej układu stabilizującego, prostujacego napięcie by zasilić shelly.
No tak, racja. Oczywiście.
Czy podłączając zatem shelly do 240V, zgodnie z załączonym schematem, będzie OK?
Tak. Złącze w shelly (0 , I) są bezpotencjałowe i tam możesz wszystko połączyć. Musisz uważać na zasilanie.
Tak. Złącze w shelly (0 , I) są bezpotencjałowe i tam możesz wszystko połączyć. Musisz uważać na zasilanie.
OK, dzięki. Dam znać, jakby coś wybuchło 😉
Wybuchnąć nie wybuchnie. Trzeba uważać na wyłącznik krańcowy jak byś chciał połączyć do SW bo tam będzie 240V
Nic nie wybuchło. Wręcz przeciwnie, wszystko działa zgodnie z planem.
Dzięki za pomoc.
