Pytanie Shelly 2.5 podłączenie

48 Wpisów
4 Użytkownicy
1 Reactions
1,611 Wyświetleń
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


Podpowie mi ktoś z forum jak podłączyć przekaźnik shelly 2.5 do sterowania bramy came zf1n1 tak aby niczego nie uszkodzić.


Dodane : 28/09/2023 3:36 am
pawell32
(@pawell32)
Wpisów: 1334
Guru


Dodane przez: @hubertmodzelewski

Podpowie mi ktoś z forum jak podłączyć przekaźnik shelly 2.5 do sterowania bramy came zf1n1 tak aby niczego nie uszkodzić.

nie jestem pewien czy to dobry pomysł. Tu potrzebujesz przekaźnik bezpotencjałowy.


Dodane : 28/09/2023 10:50 am
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


@pawell32 a shelly 1 ? Da radę jakoś połączyć? Czy też potrzebny osobny przekaźnik


Dodane : 28/09/2023 10:57 am
pawell32
(@pawell32)
Wpisów: 1334
Guru


@hubertmodzelewski Shelly 1 tak. Ma zasilanie zarówno 230V jak i DC 24V

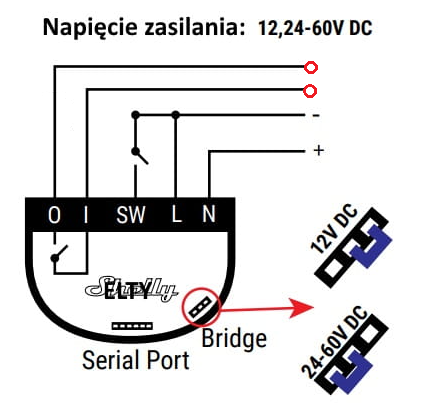

shelly1a

 styki przekaźnika Shelly podłączasz pod zasiski 7 i 2 sterownika.


Dodane : 28/09/2023 11:09 am
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


@pawell32 czyli w shelly 1 muszę zworkę przełożyć na 12v i wtedy podłączyć pod styki 2 i 7 tak? Na 230 nie bo popale elektronikę?


Dodane : 28/09/2023 11:16 am
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


Styki przekaźnika czyli O oraz I ?


Dodane : 28/09/2023 11:17 am
pawell32
(@pawell32)
Wpisów: 1334
Guru


Dodane przez: @hubertmodzelewski

@pawell32 czyli w shelly 1 muszę zworkę przełożyć na 12v i wtedy podłączyć pod styki 2 i 7 tak? Na 230 nie bo popale elektronikę?

nie, sterownik ma 24V i tak podłączasz. Na domyślnym ustawieniu pracuje AC230V lub DC24 - 60V, po przełączeniu 12V.




Dodane : 28/09/2023 11:19 am
pawell32
(@pawell32)
Wpisów: 1334
Guru


Dodane przez: @hubertmodzelewski

Styki przekaźnika czyli O oraz I ?

tak




Dodane : 28/09/2023 11:19 am
(@slawomir)
Wpisów: 7
Bywalec


jeśli dopiero kupujesz, lepiej weź Shelly Plus 1
to następca Shelly 1, który nie jest już produkowany

seria PLUS ma wsparcie dla Bluetootha możesz wtedy dodać sobie pilota  Shelly Blu button1, ma też wsparcie dla javascript mJS, no i dostępny jest ADDON który wraz z kontaktronem umożliwi CI wyświetlenie stanu bramy (do Shelly1 też był addon ale jest już praktycznie nie do dostania).
tutaj masz informacje jak podłączyć
https://kb.shelly.cloud/knowledge-base/shelly-plus-1


Dodane : 28/09/2023 11:23 am
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


@pawell32 czyli zostawić zworke na 230 v ?


Dodane : 28/09/2023 11:25 am
pawell32
(@pawell32)
Wpisów: 1334
Guru


Dodane przez: @hubertmodzelewski

@pawell32 czyli zostawić zworke na 230 v ?

tak




Dodane : 28/09/2023 11:25 am
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


@pawell32 a zasilanie mam podać na przekaźniku shelly 1 230 v? Takie mam doprowadzone do skrzynki came


Dodane : 28/09/2023 11:44 am
pawell32
(@pawell32)
Wpisów: 1334
Guru


Dodane przez: @hubertmodzelewski

@pawell32 a zasilanie mam podać na przekaźniku shelly 1 230 v? Takie mam doprowadzone do skrzynki came

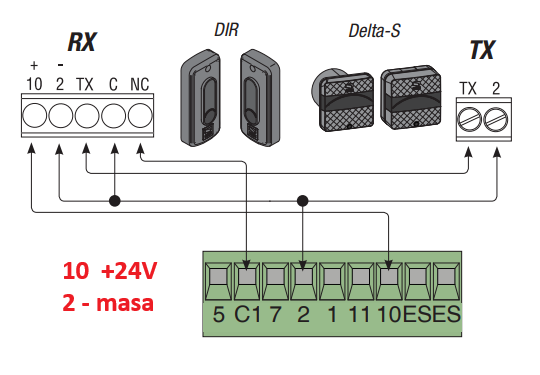

podłaczasz pod 24V z centralki.

12




Dodane : 28/09/2023 11:49 am
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


@pawell32 czy dobrze widzę że na rysunku jest poprowadzony + na styk N w przekaźniku shelly a - jest na L ? Tak ma być? Raczej plus powinien iść na styk L


Dodane : 28/09/2023 12:13 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru


Dodane przez: @hubertmodzelewski

@pawell32 czy dobrze widzę że na rysunku jest poprowadzony + na styk N w przekaźniku shelly a - jest na L ? Tak ma być? Raczej plus powinien iść na styk L

tak jest. + na N


Dodane : 28/09/2023 12:15 pm
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


@pawell32 a dlaczego tak, możesz wyjaśnić


Dodane : 28/09/2023 12:25 pm
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


A - daje na L i mostkuje na sw tak?


Dodane : 28/09/2023 12:26 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru


Dodane przez: @hubertmodzelewski

@pawell32 a dlaczego tak, możesz wyjaśnić

nie zagłębiałem się w to. Podłączam zgodnie ze schematem i działa


Dodane : 28/09/2023 12:27 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru


Dodane przez: @hubertmodzelewski

A - daje na L i mostkuje na sw tak?

SW nie jest Ci potrzebny.


Dodane : 28/09/2023 12:29 pm
(@hubertmodzelewski)
Wpisów: 22
Praktykant
Autor tematu


@pawell32  czyli sw zostawiam puste?ok dzięki Ci bardzo Bóg ci w dzieciach wynagrodzi


Dodane : 28/09/2023 12:35 pm
