Pytanie Grafana - pytanie o skalowanie wykresu

8 Wpisów
2 Użytkownicy
0 Reactions
844 Wyświetleń
(@jac_k1)
Wpisów: 16
Praktykant
Autor tematu


Cześć

Na jednym panelu mam wykresy temperatur  z pieca (Temp. grzania i powrotu); Dodałem tam równiez status włączenia włączenia / wyłaczenia grzania CO (1/0).

Prosżę o podpowiedź w jaki sposób wyskalowąć wykres statusu pieca , aby temperatury były widoczne  na jego tle  - w oknie czasowym kiedy piec jest włączony.

Z góry dziękuję




Dodane : 05/10/2022 1:44 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru

Dodane przez: @jac_k1

Cześć

Na jednym panelu mam wykresy temperatur  z pieca (Temp. grzania i powrotu); Dodałem tam równiez status włączenia włączenia / wyłaczenia grzania CO (1/0).

Prosżę o podpowiedź w jaki sposób wyskalowąć wykres statusu pieca , aby temperatury były widoczne  na jego tle  - w oknie czasowym kiedy piec jest włączony.

Z góry dziękuję



podeślij screen


Dodane : 05/10/2022 1:52 pm
(@jac_k1)
Wpisów: 16
Praktykant
Autor tematu

Dodane przez: @pawell32
Dodane przez: @jac_k1

Cześć

Na jednym panelu mam wykresy temperatur  z pieca (Temp. grzania i powrotu); Dodałem tam równiez status włączenia włączenia / wyłaczenia grzania CO (1/0).

Prosżę o podpowiedź w jaki sposób wyskalowąć wykres statusu pieca , aby temperatury były widoczne  na jego tle  - w oknie czasowym kiedy piec jest włączony.

Z góry dziękuję



podeślij screen

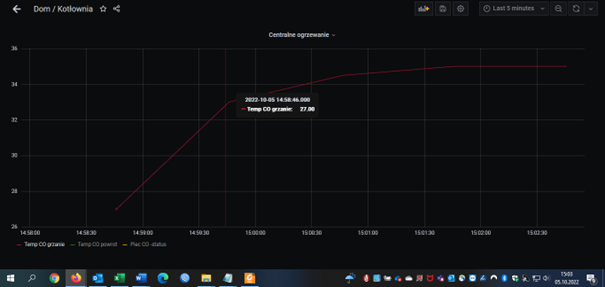

 Proszę:

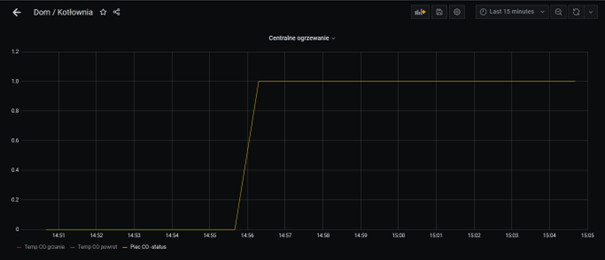

 Obecnie jak nałożę na wykres z temeperaturami   stan grzania pieca  (żółty) , to jest tam on prawie niewidoczny porównując do temperatur, a chodzi mi o to, aby było widać, że w danym momencie piec ma stan "1" , i w tym oknie czasowym analizować te tempereatury - przypuszczam,  że jakoś trzeba przeskalować ten żółty przebieg




Dodane : 05/10/2022 2:11 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru

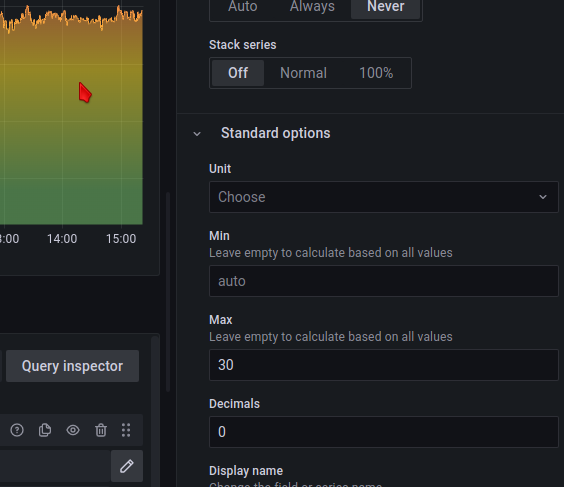

@jac_k1 zobacz na te ustawienia - tu podajesz zakres

Screenshot 20221005 152415

Dodane : 05/10/2022 2:25 pm
(@jac_k1)
Wpisów: 16
Praktykant
Autor tematu


Dzięki.

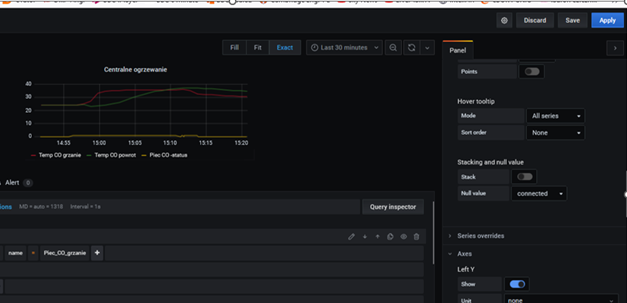

Ja mam Grafanę 7.0.0  i chyba nie widzę tyxh opcji do wybrania zakresu - jak na załączonym screenie




Mógłbyś to zweryfikować ?  🙂


Dodane : 05/10/2022 2:37 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru


@jac_k1 jaki masz typ wykresu?


Dodane : 05/10/2022 3:18 pm
(@jac_k1)
Wpisów: 16
Praktykant
Autor tematu


Klasyczny: Graph

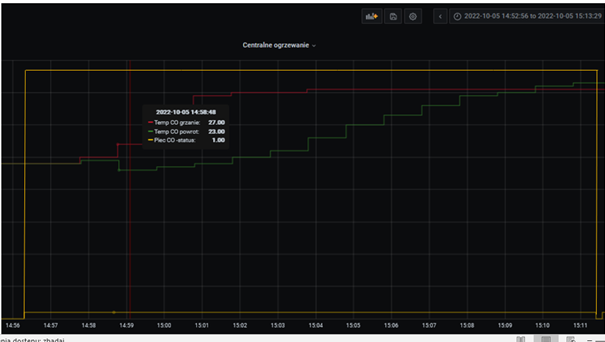

Mam jeszcze wątpliwość: Ustawiająć Y-Min lub Y-Max  ustawia się zakres dla całości, natomiast aby ten wykres: Status pieca był bardziej widoczny, chyba tylko on musiałby być przeskalowany, np, aby kreska żółta podobnie jak wrysowałem na załaczonym screenie ponad maksymane wartości temperatur.


Wiem , że to się da zrobić, bo gdzieś to widziałem, ale nie mogę odnaleźć gdzie to było ...  🙁




Dodane : 05/10/2022 3:40 pm
(@jac_k1)
Wpisów: 16
Praktykant
Autor tematu


Udalo się 😀

Znalazłem w sieci opis Dual axis graphs, a następnie:

-w Menu Panel wybrałem Series overrides, + Wybranie oś Y 2 (prawa),
-z Alias or regex  wybrałem interesujący mnie wykres Piec CO-Status, który został przypisany do tej osi
-  w Right Y,  Y-Max wpisałem wartość 1

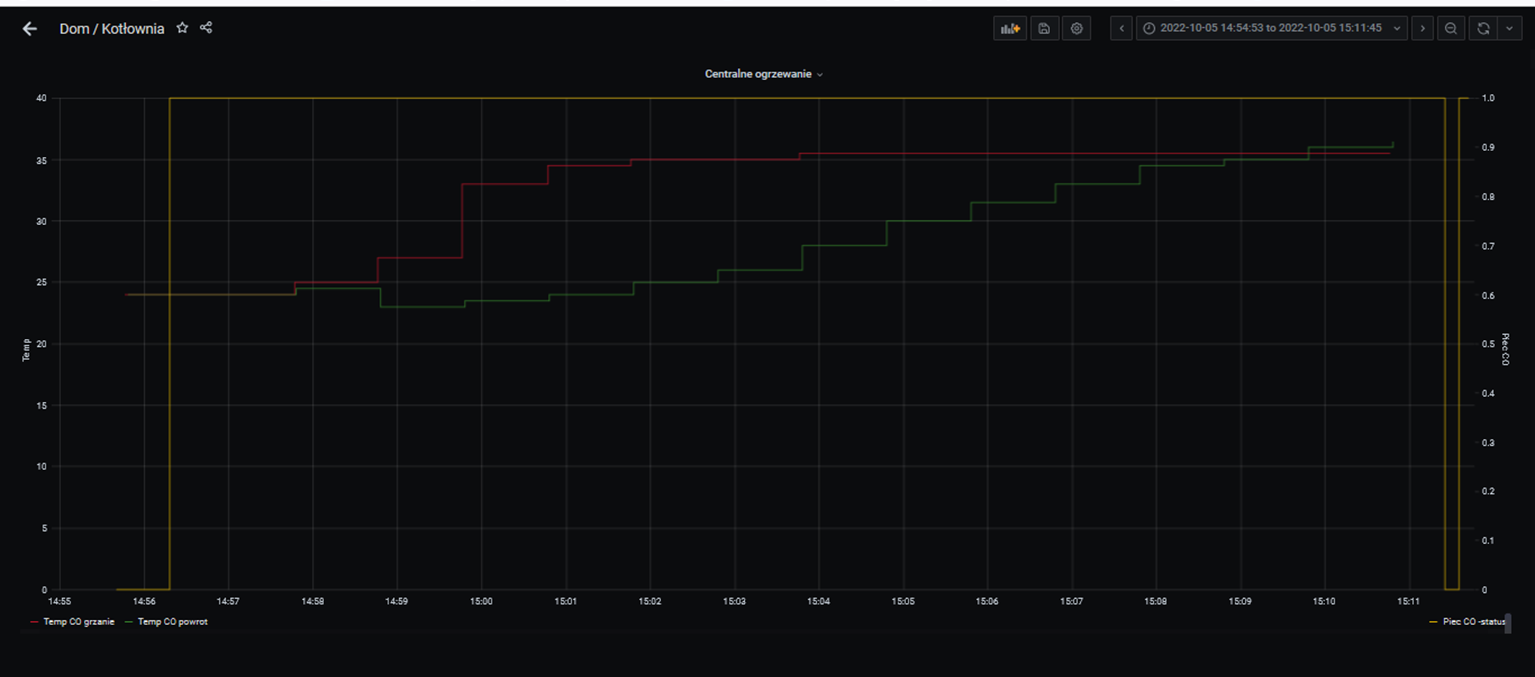

Finalnie: Status włączenia obwodu CO w piecu, tj. wartość 0/1 jest prezentowana tak jak planowałem  - załączam screen


Dodane : 05/10/2022 6:18 pm
