Postanowiłem dodać do napędu Tousek Pull T5 moduł wifi do sterowania oraz odczytu stanu bramy. Całość chcę oprzeć o wemos d1 mini i esphome.
Otwieranie i zamykanie bramy
Samo otwieranie/zamykanie bramy mam gotowe, a wygląda to w następujący sposób. Pod pin D3 (GPIO0) na wemos mam wpięty jednokanałowy moduł z przekaźnikiem, natomiast pin COM z tego modułu wpięty do gniazda nr 30 w sterowniku napędu, a NO do 32.
Odczyt stanu bramy
Jeżeli chodzi o odczyt stanu bramy to znalazłem: moduł stan bramy z kontaktem "zakłócenie" do napędów TOUSEK PULL T

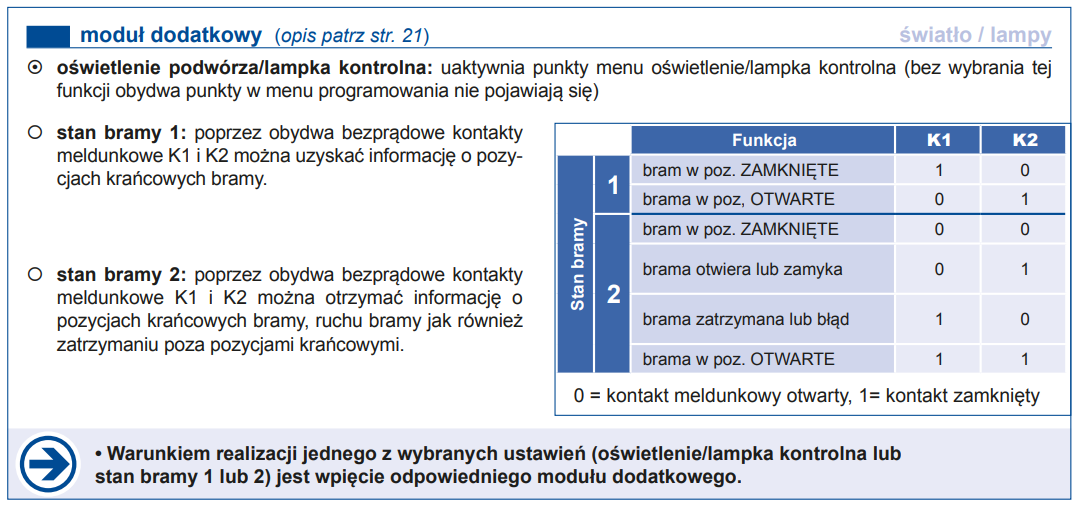

Moduł ten sygnalizuje pozycje: otwarte, zamknięte, w ruchu, stoi poza pozycjami krańcowymi. Nie wiem jednak do końca jak podłączyć moduł ten do wemosa oraz jak odczytać stan ten przez esphome. Pytanie więc moje w jaki sposób mogę to osiągnąć?
Zasilanie

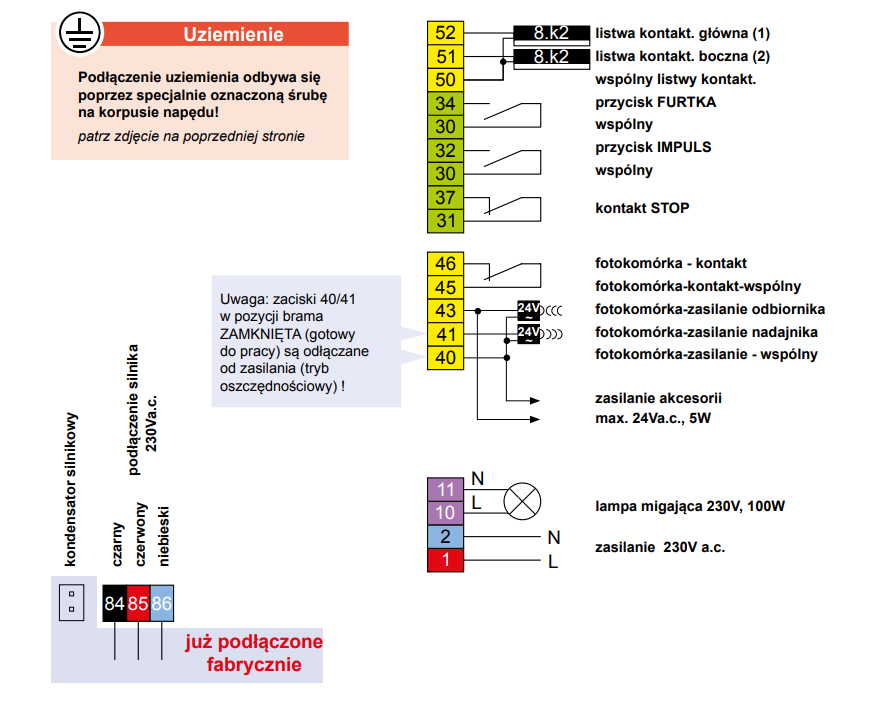

Chciałbym też wszystko zasilić wykorzystując napięcie na płytce sterownika napędu. Gniazda 43 i 40 to umożliwiają, natomiast 43 podaje według opisu 24v ac, a wemos potrzebuje 3,3v dc. Tutaj moje drugie pytanie, a mianowicie jak mogę zasilić wemosa wykorzystując te gniazda?
Aktualny kod esphome
switch:
- platform: gpio
pin: GPIO0
id: relay
name: "Open/Close"
icon: "mdi:gate"
on_turn_on:
- delay: 500ms
- switch.turn_off: relay
Dodane : 23/09/2023 6:21 pm
Jeżeli chodzi o odczyt stanu bramy to znalazłem: moduł
Skoro za kawałek laminatu z dwoma przekaźnikami, chcesz zapłacić około 200 zł to znaczy, że albo masz za dużo kasy, albo nie masz zbytnio pojęcia o tym jak to zrobić. Bez urazy, ale dla mnie to zdzierstwo w biały dzień. Taki moduł jest wart max 50 zł i tyle może bym za niego dał, ale od początku. zasilanie wemosa proponuję zrobić na niezależnej przetwornicy 230V/ 3.3V np https://elty.pl/pl/p/Zasilacz-240V-3.3V-1000mA-HLK-PM03-wersja-do-druku/2083
będzie łatwiej i pewniej, bo nie obciążysz tego mało wydajnego wyjścia AC 24V , a 230V masz dostępne bez problemu.

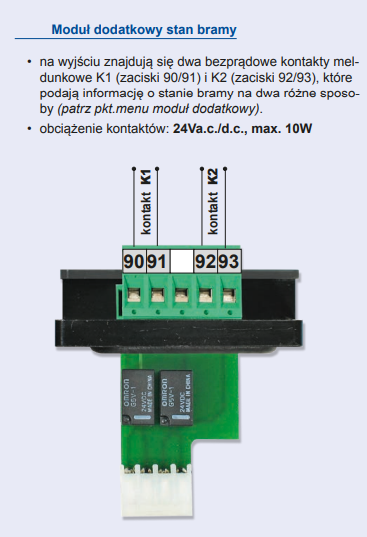

Co do stanu bramy i tego "zaawansowanego" modułu, to zaciski 90 i 92 do GND wemosa, a zaciski 91 i 93 do dwóch GPIO np 13 i 14.
Do tego kod
binary_sensor:
- platform: gpio
pin: GPIO14
name: "Brama otwarta"
id: open
filters:
- invert:
- delayed_on: 20ms
- platform: gpio
pin: GPIO13
name: "Barama zamknięta"
id: closed
filters:
- invert:
- delayed_on: 20ms
text_sensor:
- platform: template
name: "Brama status"
lambda: |-
if((id(open).state)==(id(closed).state)){
return {"stan pośredni"};
}else if((!id(open).state)&&(id(closed).state)){
return {"zamknięta"};
} else {
return {"otwarta"};
}
update_interval: 5s
To oczywiście tylko przykład i w zależności jakie masz wymagania, możesz sobie dosotosować sensor tekstowy.
Osobiście bym to zrobił na dwóch czujnikach magnetycznych po 20 zł każdy, podłączonych do wemosa i dał sobie spokój z tym super modułem za grubą kasę.
Dodane : 24/09/2023 8:13 am
Quanteekay reacted
Autor tematu
Dziękuję @isom za odpowiedź i jednocześnie sprowadzenie mnie na ziemię. Zastanawiałem się nad zwykłymi czujnikami aczkolwiek pomyślałem że skoro jest taki moduł dostępny to będę w stanie odczytywać dokładnie to co wyświetla się na wyświetlaczu sterownika. Zmieniam zdanie, faktycznie 200 zł to duża przesada. Kupię 2x Kontaktron boczny Satel B-3A.Myślisz że bez problemu się nada? To samo jestem w stanie osiągnąć, a cena 3x mniejsza.
Dodane : 24/09/2023 9:19 am
Myślisz że bez problemu się nada
Oczywiście, że się nada 🙂 Montujac dwa kontaktrony ( część z przewodem) jeden nad drugim tak żeby wszystko było blisko wemosa + dwa magnesy po obu stronach skrzydła bramy, masz dokładnie wszystko czego trzeba. Np górny kontakrton może sygnalizować zamkniętą bramę , dolny otwartą , naruszone oba , stan pośredni. Połączenie z wemosem jest banalne po jednym przewodzie od kontaktronów do GND wemosa a te które zostały do dwóch GPIO
Dodane : 24/09/2023 10:59 am
@isom mozesz podać przykładowy config w eaphome jak wrzucić takie kontraktonu
Dodane : 29/09/2023 8:02 am
