pomiar prądu wykorzystując diodę w liczniku

8 Wpisów
3 Użytkownicy
2 Reactions
2,457 Wyświetleń
(@muchac35)
Wpisów: 490
Ekspert
Autor tematu


chciałbym mieć tak jak tu pisują https://www.tranzystor.pl/artykuly-i-schematy/raspberrypi/pomiar-zuzycia-energii-elektrycznej-domoticz-easyesp.html

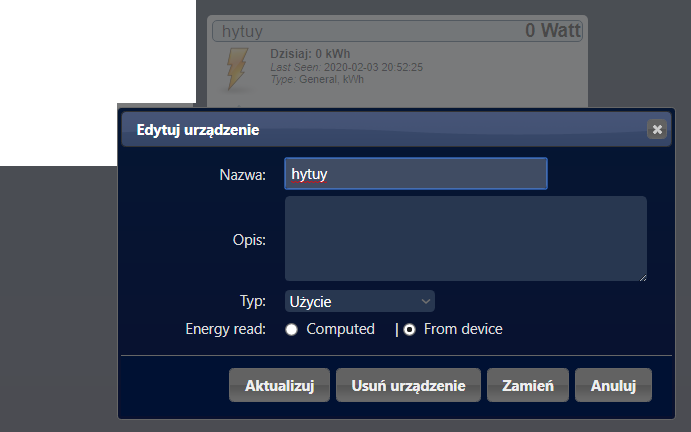

ale: w esp mega zlicza impulsy a domoticz gdy wybiorę czujnik (elektryczność chwilowa+licznik) to domoticz mi sie od razu zawiesza

Co robię nie tak że to nie działa?

 w

Dodane : 03/02/2020 8:55 pm
Jarson
(@jartech)
Wpisów: 51
Kontrybutor


Witam.

Podłącze się do wątku.

Mam zbudowany układ jak w temacie postu.

Troszku walczyłem z ESP8266 Nodemcu v3 ale udało mi się to cudo uruchomić w końcu.

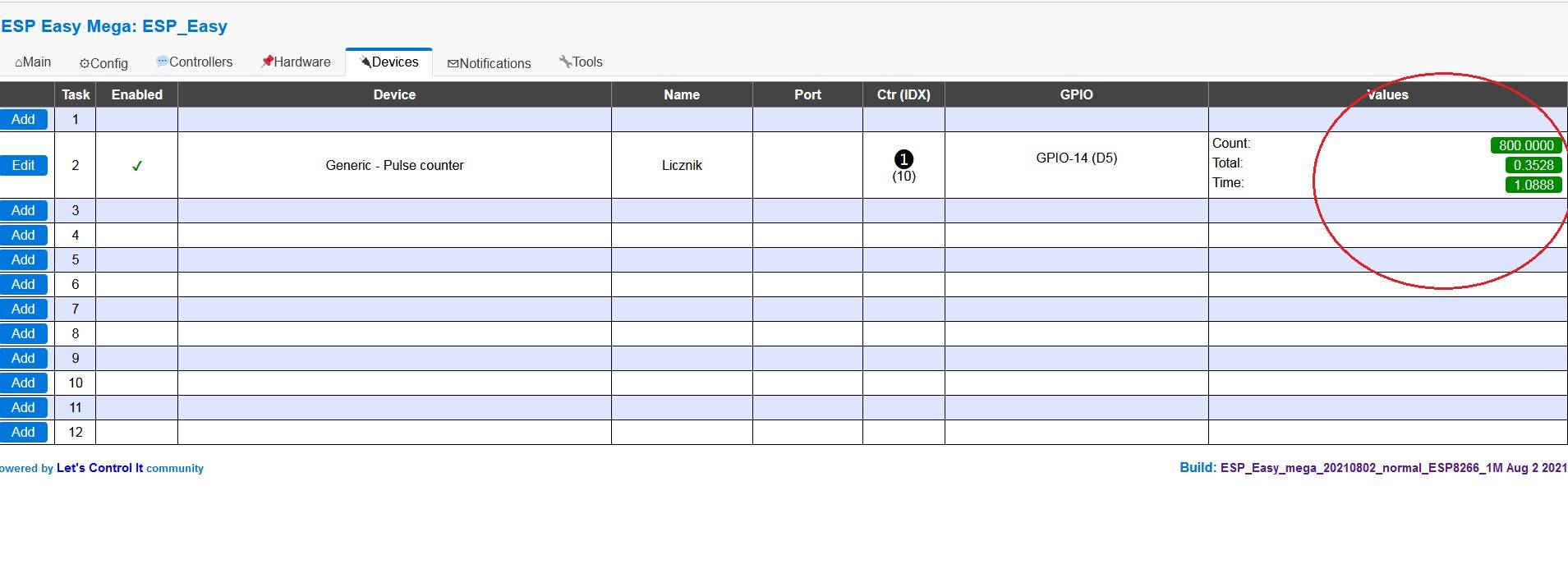

ESP

 ESP wyświetla wartości z diody  i trafia to do Domoticza.

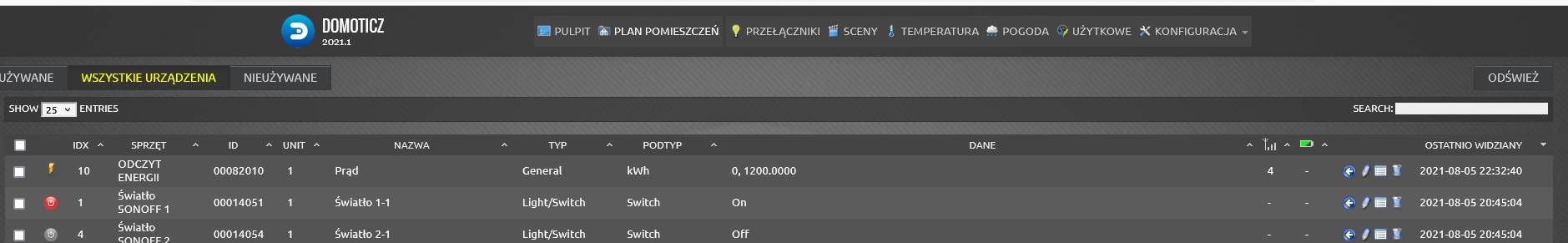

DOM3

Jedyne co się wyświetla to Counter. Nie wiem co robię źle.

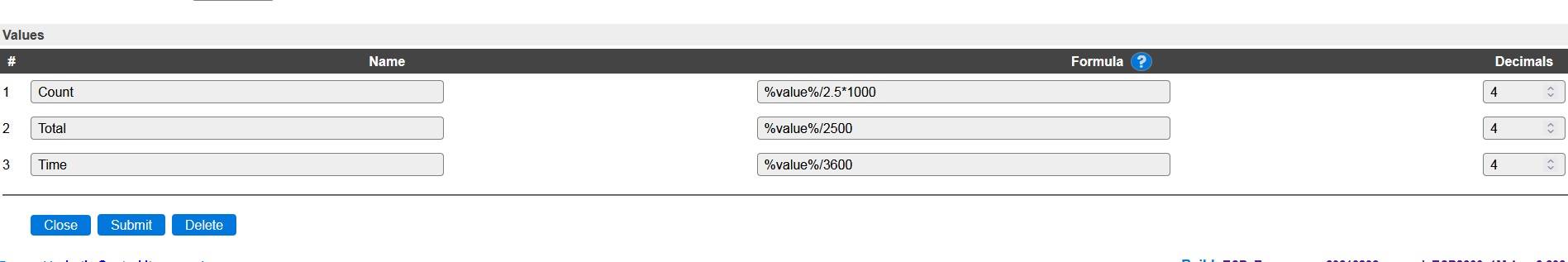

Druga sprawa to formuły w ESP, nie do końca rozumiem treści zamieszczane w internecie do prawidłowego wyliczania impulsów na kilowaty.

ESP2

Proszę o pomoc w tych dwóch problemach by móc uruchomić do końca prawidłowe wyświetlanie wartości energii w domoticzu.


Dodane : 05/08/2021 9:41 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@jartech to co masz to połowa sukcesu , do pełni szczęścia potrzeba wiedzieć ile impulsów wysyła twój licznik na kWh bo od tego zależą te wzory w formułach , dodatkowo żeby osiągnąć sukces trzeba dodać kolejne IDX w samym espeasy . Masz wyraźnie zaznaczone że idx 10 w Twoim systemie odczytuje wartość 1 czyli pierwszą w kolejce . Żeby pojawiły się kolejne trzeba za pomocą reguł wskazać pozostałe IDX w domoticz .

A ponieważ nie lubię espeasy to nie pomogę w osiągnięciu celu , ale zarys już masz


Dodane : 05/08/2021 10:13 pm
Jarson
(@jartech)
Wpisów: 51
Kontrybutor

Dodane przez: @isom

@jartech to co masz to połowa sukcesu , do pełni szczęścia potrzeba wiedzieć ile impulsów wysyła twój licznik na kWh bo od tego zależą te wzory w formułach , dodatkowo żeby osiągnąć sukces trzeba dodać kolejne IDX w samym espeasy . Masz wyraźnie zaznaczone że idx 10 w Twoim systemie odczytuje wartość 1 czyli pierwszą w kolejce . Żeby pojawiły się kolejne trzeba za pomocą reguł wskazać pozostałe IDX w domoticz .

A ponieważ nie lubię espeasy to nie pomogę w osiągnięciu celu , ale zarys już masz

Fakt, zapomniałem dodać tą daną:

2500 imp/kWh




Dodane : 05/08/2021 10:16 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

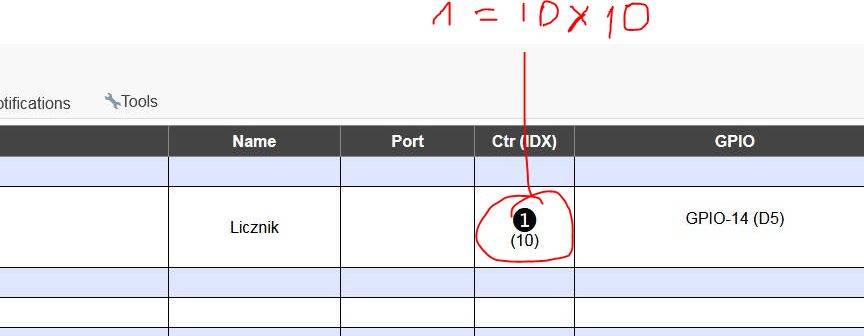

Masz dobre podejście i trzymam kciuki , teraz wystraczy wskazać w regułach pozostałe IDX tak jak ten pierwszy

1

Jeden to jest bieżące wskazanie , 2 to będzie total itd


Dodane : 05/08/2021 10:32 pm
Jarson reacted
Jarson
(@jartech)
Wpisów: 51
Kontrybutor

Dodane przez: @isom

Masz dobre podejście i trzymam kciuki , teraz wystraczy wskazać w regułach pozostałe IDX tak jak ten pierwszy

1

Jeden to jest bieżące wskazanie , 2 to będzie total itd

No patrz jak mnie podpuszcza.

Dzięki za chęci. Pogmeram ale już nie dziś. Dziś muszę się zająć jeszcze S7-1200 na szybko




Dodane : 05/08/2021 10:37 pm
Jarson
(@jartech)
Wpisów: 51
Kontrybutor


Nic z tego nie wychodzi.

Potrzebuję step by step aby to opanować.

Mogę liczyć na pomoc.


Dodane : 07/08/2021 3:35 pm
Jarson
(@jartech)
Wpisów: 51
Kontrybutor


Panie i Panowie opanowałem sytuację. W końcu zaczęło działać.

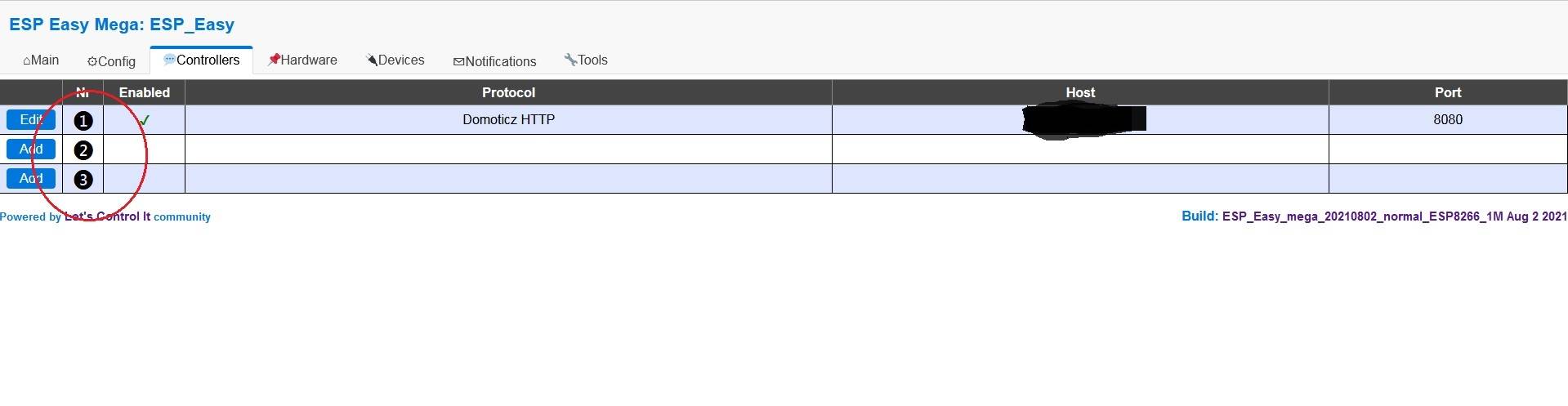

@isom "1" oznacza komunikację pierwszą z controlerem. W tej wersji firmware może być takich komunikacji 3.

3

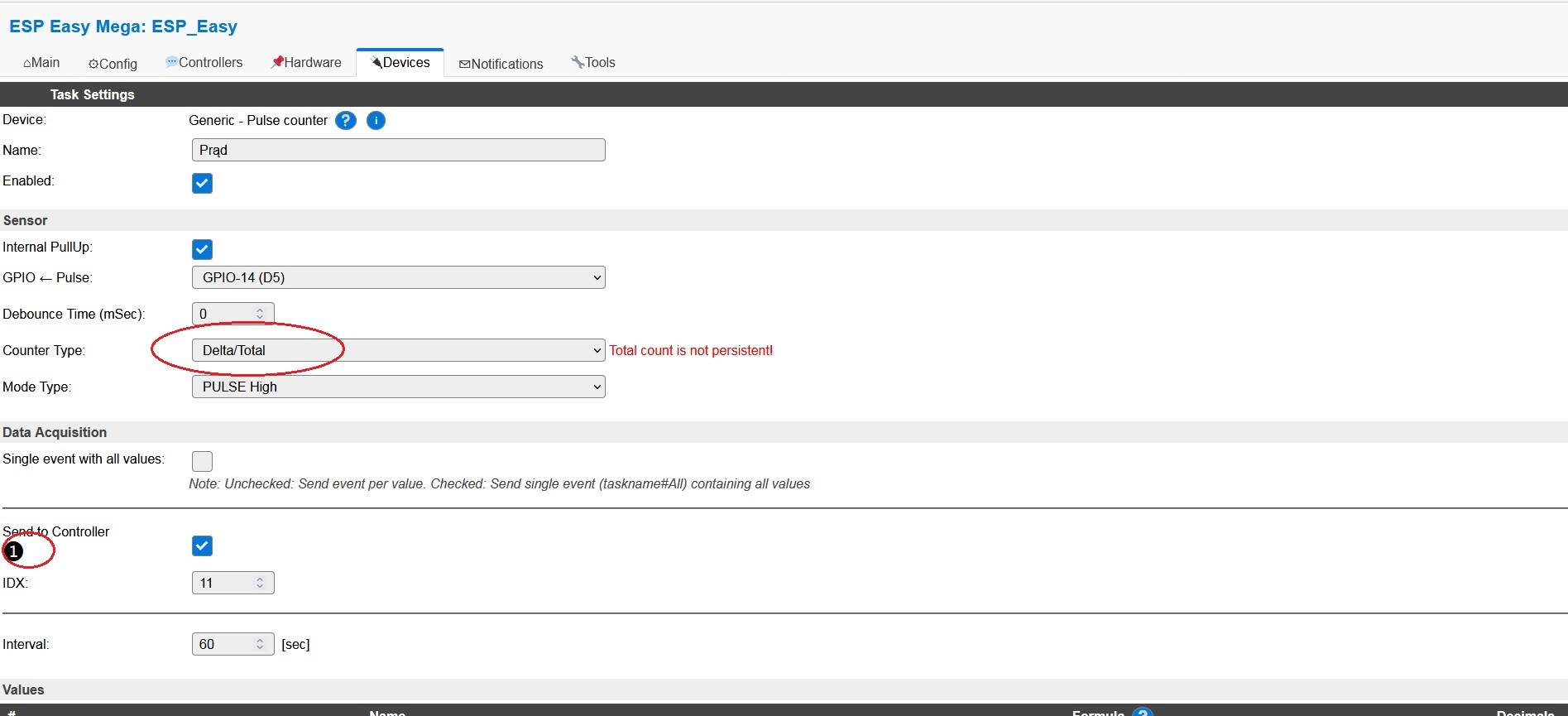

Wystarczyło wybrać konkretny typ zmiennych które maja zostać wysłane np. do Domoticza

2

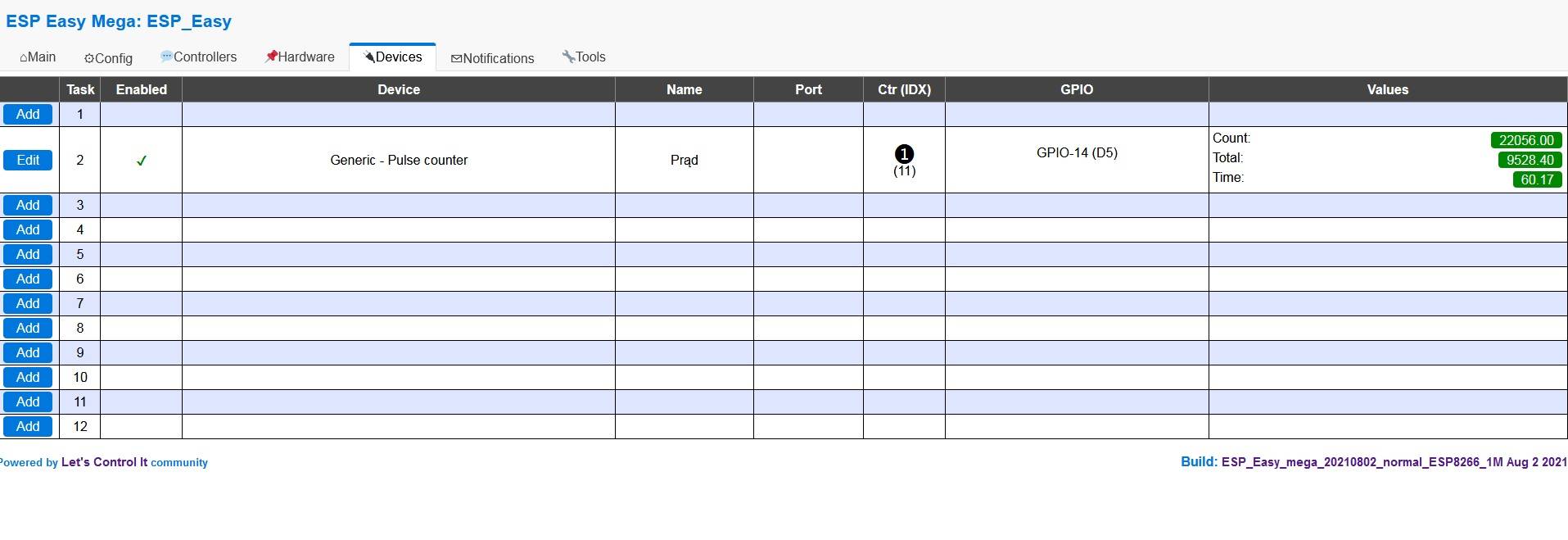

Tym sposobem otrzymałem w esp coś takiego:

1

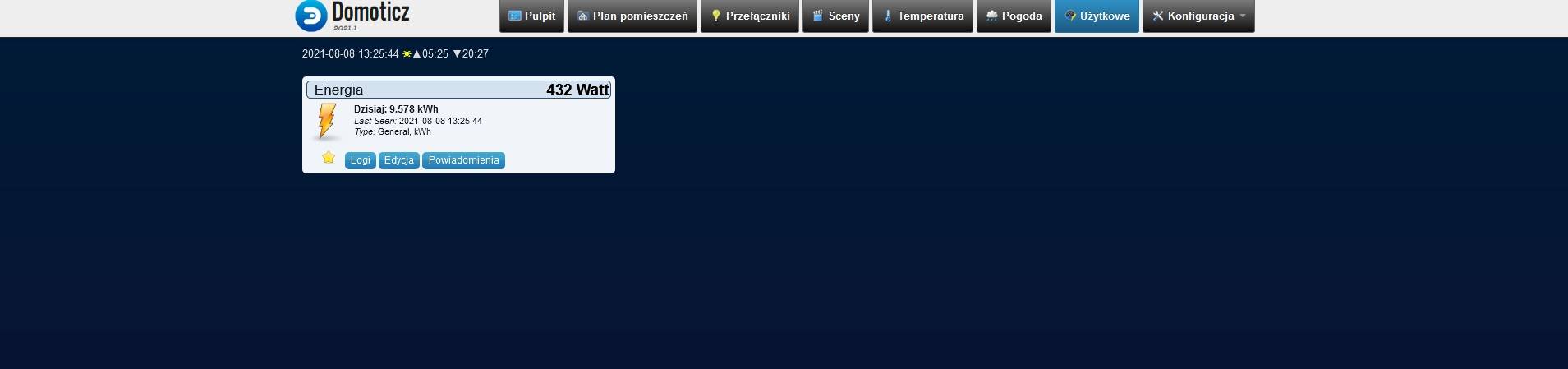

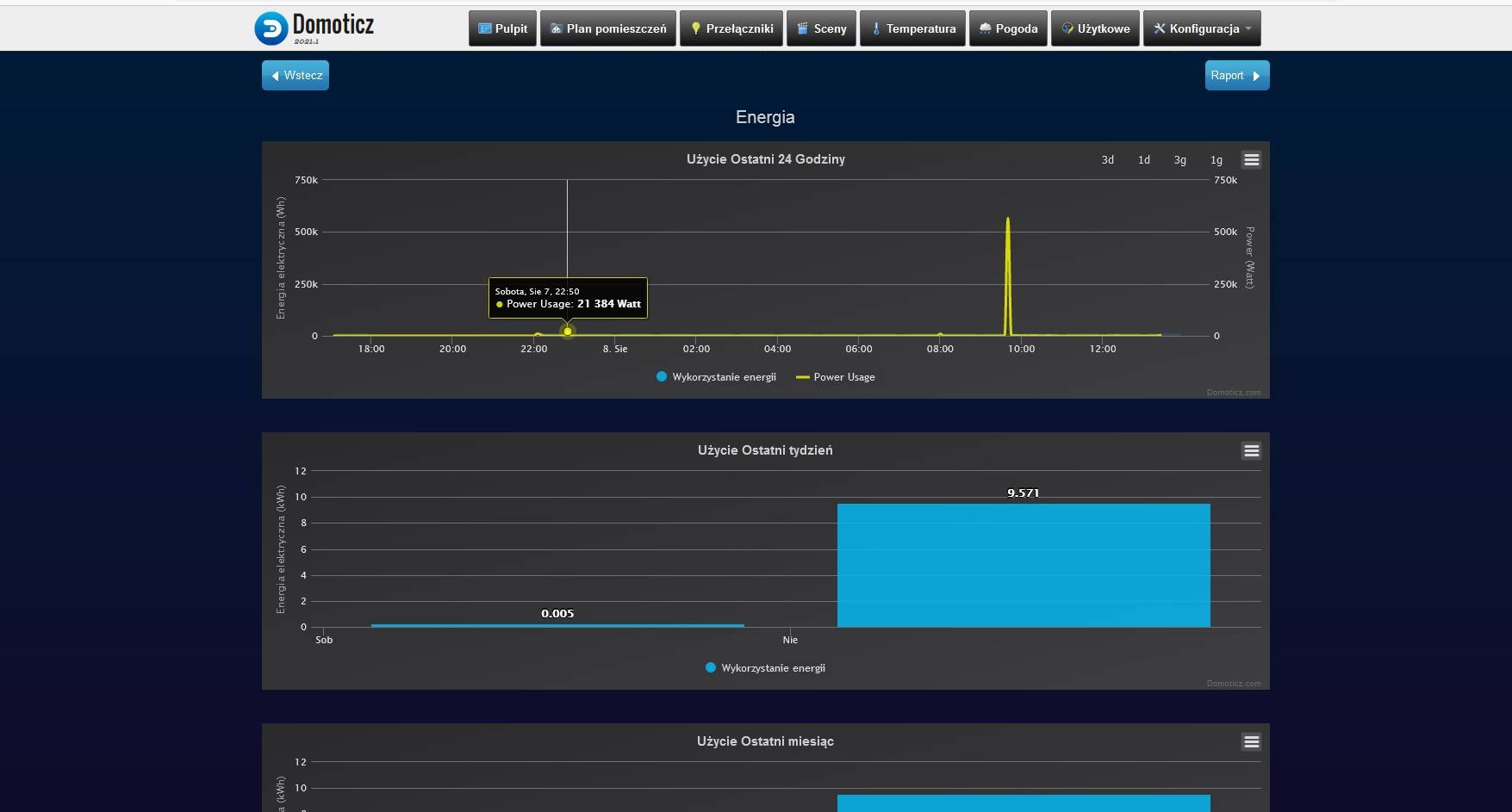

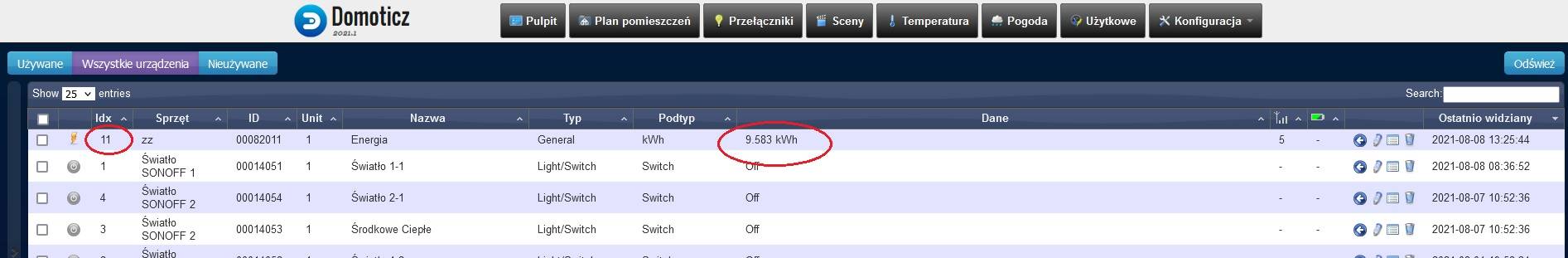

Dalej idąc to co trafia do Domoticza to jest to:

5
4
6

I to by było na tyle w temacie odczytu kontrolki licznika energii z wykorzystaniem ESP8266 + Malina.
