Stacja pomiarowa Wemos D1 - GAZ, Czad, Płomień, LUX + buzer

28 Wpisów
4 Użytkownicy
6 Reactions
6,134 Wyświetleń
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


Witam

Poinstruuje mnie mnie ktoś jak to wszystko spiąć na wemosie żeby robić odczyty na Domoticz-u. Chciałem wszystkie czujniki umieścić w jednej obudowie na jednym sterowniku jeżeli wemos tego nie udźwignie to zamówiłem już nodemcu v3 ale pewnie będzie za 2 miesiące... Soft jak już z kolegą isom wcześniej pisałem AFE T0 w wersji Pro - ale do tego pewnie dojdziemy później. Odczytywane mają być wartości z poszczególnych czujników.

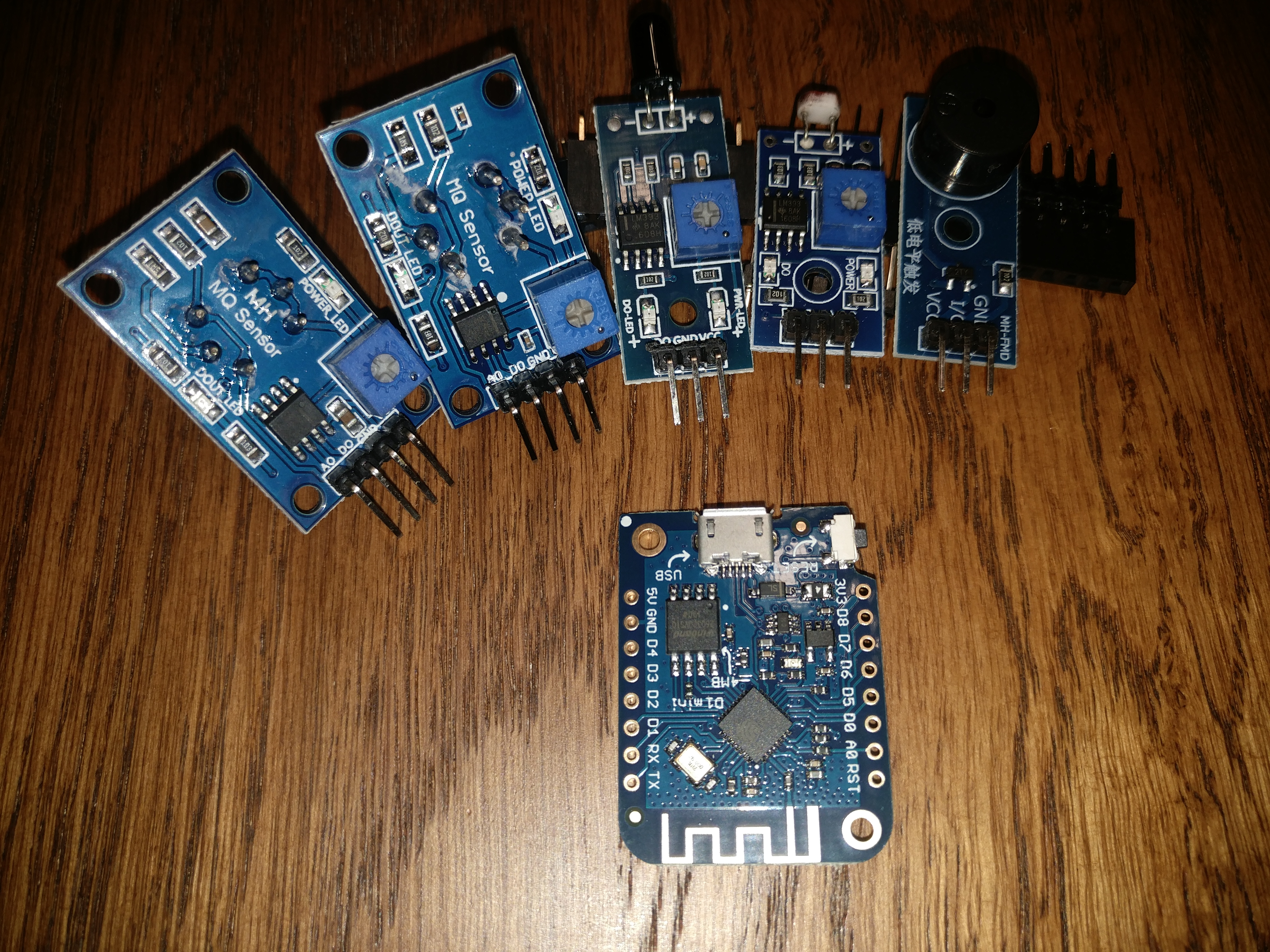

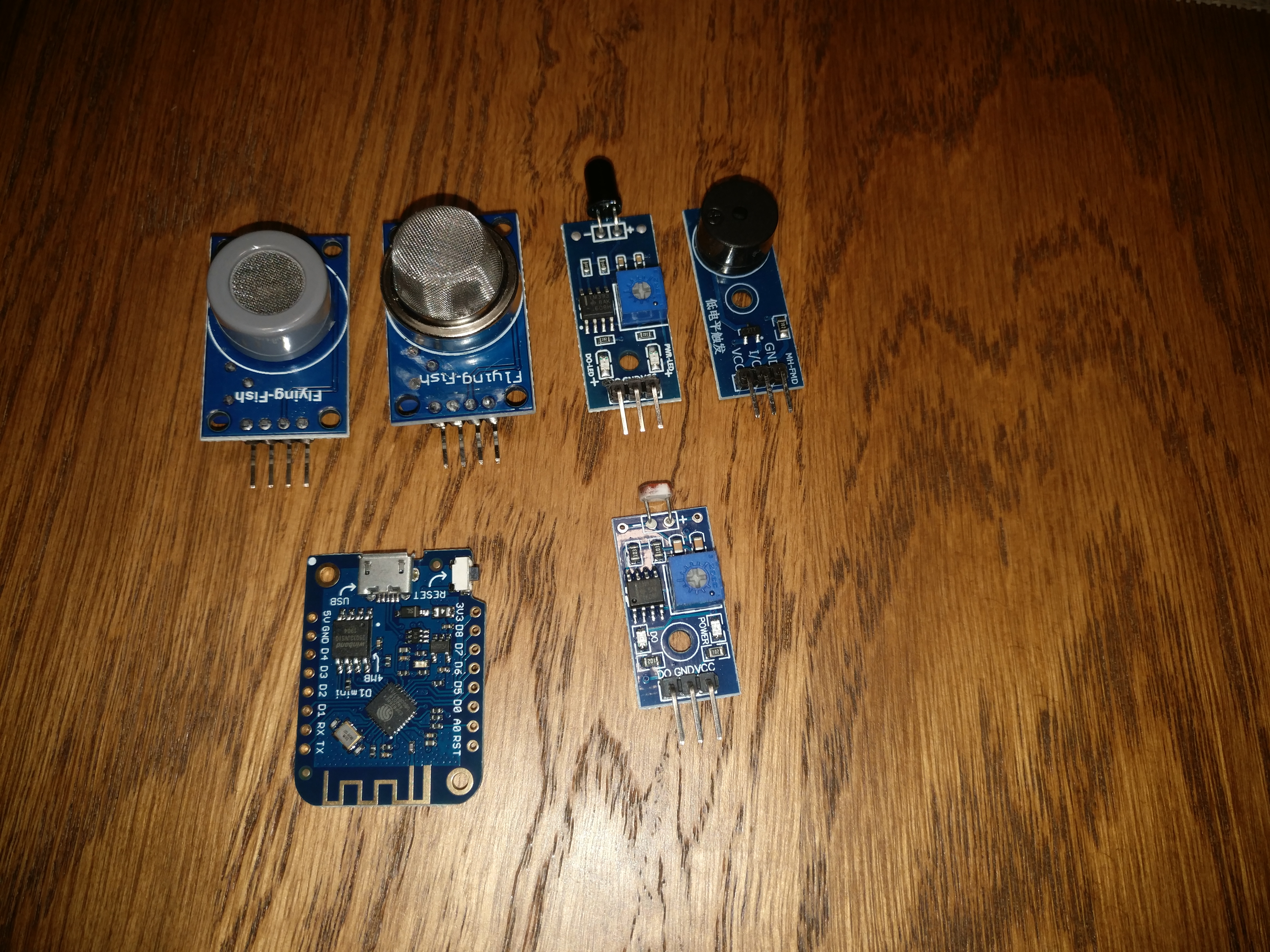

IMG 20190709 204144

IMG 20190709 204350


Dodane : 09/07/2019 8:43 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wojtek_gtx masz dwa  czujniki  ( czad i gaz) które mogą pokazywać procentowe wartości muszą być podłączone do ADC , a w prosty sposób do jednego ADC można podłączyć 1 czujnik i czytać wartości tylko z niego.

Czujnik płomienia i światła ( fotorezystor ) mają tylko wyjścia DO - cyfrowe więc luxów sobie nie pomierzysz tylko albo ciemno albo jasno 🙂

Chcesz wykorzystać soft AFE T0/T4 to trzy czujniki muszą być na zasadzie 0/1 czyli wyjście D0 i gaz albo czad z pomiarem wartości . Jak to Cię satysfakcjonuje to można myśleć dalej


Dodane : 09/07/2019 10:19 pm
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


A powiedz mi isom czy jest jakąś płytka która ma więcej niż jedno ADC  i można do niej wgrać AFE


Dodane : 09/07/2019 11:05 pm
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


Widzę ze wemos D1 ma chyba dwa wejścia A ... ?


Dodane : 09/07/2019 11:10 pm
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


https://www.instructables.com/id/IoT-Air-Quality-Sensor/

Tu gość zastosował multiplexer analogowy


Dodane : 09/07/2019 11:51 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wojtek_gtx ja nie pisałem że nie da się podłączyć dwóch czujników do jednego ADC , trzeba tylko wiedzieć że do takiego multiplexa potrzebny jest odpowiedni kod ( soft), AFE takiego multiplexowania nie obsłuży. Jeżeli chcesz to zrobić w dość przyjazny sposób to poczytaj o Mysensors  - domoticz  https://www.domoticz.com/wiki/MySensors#Introduction




Dodane : 10/07/2019 9:32 am
adrian and wojtek_gtx reacted
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


Tylko właśnie nie wiem co lepiej odczytywać z większą dokładnością czy gaz czy czad no i jak coś to jak to spiąć równolegle pozostałe czujniki po rezystorach  jak temperaturę w basicu czy jak ??


Dodane : 10/07/2019 10:05 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wojtek_gtx zacznij może od zrobienia sobie jednego czujnika na tym wemosie + AFE a potem pójdzie łatwiej .

Moduł z fotorezystorem łączysz tak :

VCC modułu -----  3,3V Wemos

GNG         -------   GND Wemos

DO    --------- D2 Wemos

W domoticzu robisz sobie wirtualny czujnik Dusk Sensor

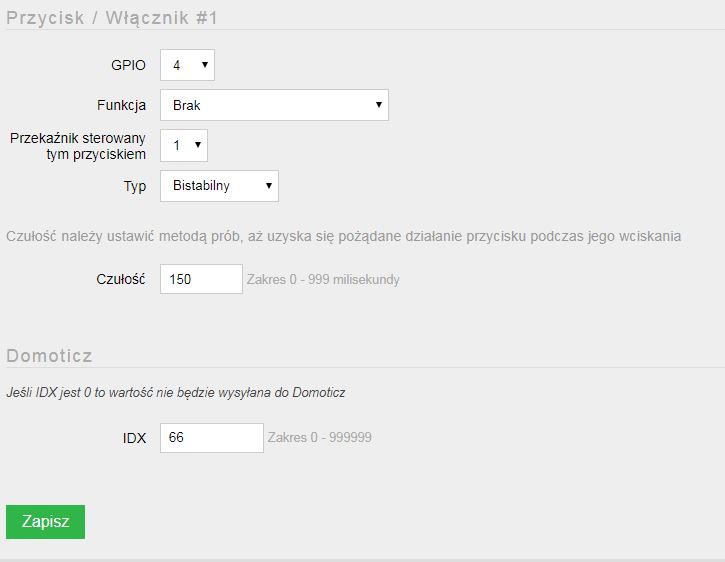

W AFE konfigurujesz , wszystko tak jak dla domofonu czyli czujnik będzie przyciskiem w AFE

czujnik zmierzchu
Oczywiście IDX wstawiasz taki jaki ma twój Dusk Sensor
Koniec roboty
jak to zrobisz to na innym GPIO możesz podłączyć np czujnik płomienia itd

Dodane : 11/07/2019 9:57 am
wojtek_gtx reacted
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


A podpinając czujkę np gazu podpinam  A i D czy tylko A, w sobotę się wezmę . I jeszcze jak będę lutował to każdy czujnik do innego GPIO na wemosie ??


Dodane : 11/07/2019 9:10 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Jak chcesz mieć odczyty wartości to podpinasz A0 do ADC , a DO zostaje swobodny , wszystkie czujniki podłączone za pomocą DO muszą być na oddzielnych GPIO


Dodane : 12/07/2019 10:00 am
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


Więc jak napisałeś isom w innym wątku że trzeba do końca doprowadzać pomysły to doprowadzam.
Zmontowałem takiego pająka ale coś jak zwykle nie działa... 😉 he he he
Soft - AFE T0 2.0.2

Ustawiłem czujnik płomienia jak napisałeś wcześniej i jak zapalniczką klikam przed diodą to widzę że idzie jakiś sygnał na diodzie czujnika ale nic się w domoticzu nie zmienia.

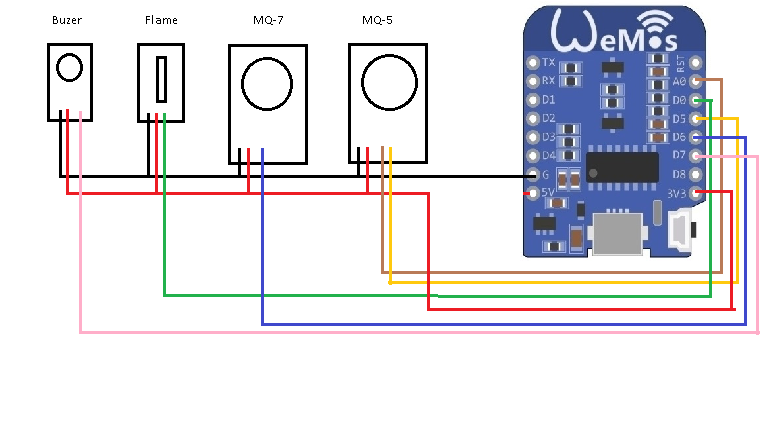

Wemos D1 Mini Czujnik

Jak to teraz wszystko poustawiać żeby buzer działał, czujnik czadu pokazywał zmianę wartości no i ten płomień też nie działa
No i za bardzo nie wiem jak mam ustawić to wejście analogowe od czujnika GAZ-u
Nie wiem czy potrzebnie ale dopiąłem też czujnik gazu pod GPIO14

Dodane : 23/07/2019 4:31 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wojtek_gtx a coś z tego pająka działa ? Pisałem żebyś zaczął od jednego czujnika i potem dodawał sobie kolejne.


Dodane : 24/07/2019 10:09 am
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


@isom

Już działa czujnik płomienia co prawda mam tam dodany Dusk sensor ale działa, był babol w ustawieniach dostępu do Domoticza bo mam na innym porcie niż standard... to teraz dalej.

Został buzer, gaz, czad, tyle że gaz x2 bo z analogiem 😉  ten analog to całkiem nie wiem o co chodzi


Dodane : 24/07/2019 12:23 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wojtek_gtx buzer czeka na sygnał na wejściu IN , czyli musisz go traktować jak przekaźnik , a w domoticzu robisz sobie blok który ten przekaźnik aktywuje . Pamietaj o komendach o których już rozmawialiśmy.

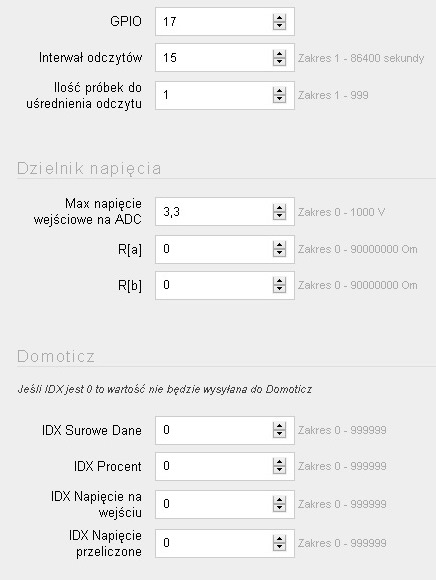

Jak masz gaz z podłączonym wyjściem cyfrowym i analogowym to będziesz miał zbędny moim zdaniem ten cyfrowy stan , co do analoga to tak naprawdę po robocie @adriana jest to bajka , nie ustawiasz GPIO bo jest na sztywno wpisane wpisujesz dla wemos wartość napięcia 3,3 i działa . Przeczytaj opis do softu masz tam wszystkie info . Analog działa tak że w zależności jakie napięcie pojawi się na ADC modułu taką wartość pokaże czujnik w domoticz


Dodane : 24/07/2019 2:10 pm
wojtek_gtx reacted
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


@isom

A czujka od czadu jest na cyfrowym  ??

Dodane : 24/07/2019 2:21 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Musi być na cyfrowym bo wemos ma jedno wejście Analogowo- Cyfrowe ( ADC)

A ten buzer zasil z 5V a nie z 3,3 bedzie bardziej skuteczny


Dodane : 24/07/2019 2:24 pm
wojtek_gtx reacted
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


@isom

Tylko na jakich to przełącznikach wirtualnych robić czy wszystko na on off  i ten analogowy to na jakim przełączniku ??

 analog

Dodane : 24/07/2019 3:47 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wojtek_gtx a wybierz sobie to co pasuje , Custom Sensor zadziała ze wszystkim 🙂


Dodane : 24/07/2019 4:18 pm
wojtek_gtx
(@wojtek_gtx)
Wpisów: 540
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K22, Donator 2K24
Autor tematu


@isom

czujka Gazu zadziałała również ustawiłem ją na procenty, nie wiem tylko jak przetestować czujkę czadu i jak się takie czujki kalibruje


Dodane : 24/07/2019 4:50 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Czujka czadu jak jest z serii MQ zadziała na gaz z zapalniczki . Wszystkie podłaczone do DO kalibrujesz potencjometrem a analoga nie skalibrujesz chyba że ustawisz inny zakres napięcia w AFE . Tylko pytanie po co ?


Dodane : 24/07/2019 5:37 pm
wojtek_gtx reacted
