Sterowanie Przekaźnikiem SSR-40 sonoffem

7 Wpisów
2 Użytkownicy
0 Reactions
5,697 Wyświetleń
(@radek)
Wpisów: 92
Pomocny
Autor tematu


Witam.

Albo jestem noga elektryki, albo z przekaźnikiem jest coś nie tak. Okropnie się grzeje pod obciążeniem (1,5kW).

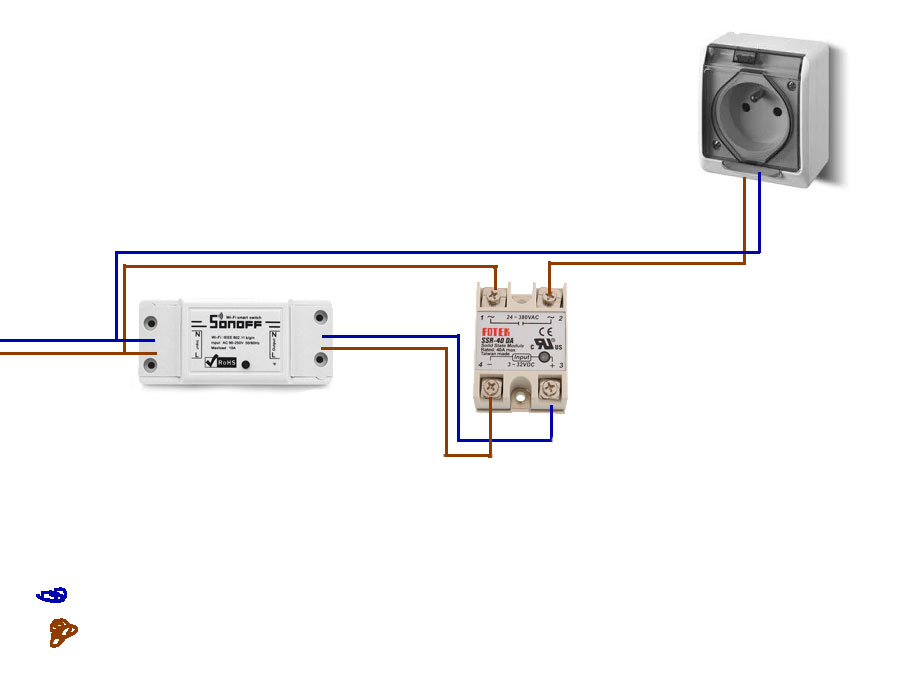

Szkic podłączenia na rysunku.

Sonoff SSR

Edit:
Po otwarciu:
Ale chyba to nie wina podłączenia....

Dodane : 29/09/2018 7:30 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Jeżeli to taki przekaźnik jak na tym schemacie to nic z tego nie będzie , potrzebujesz przekaźnik o symbolu SRR 40 AA, a to jest DA czyli wejście to napięcie stałe i to max 32 V


Dodane : 29/09/2018 8:36 pm
(@radek)
Wpisów: 92
Pomocny
Autor tematu


A przepraszam zdjęcie było wzięte pierwsze lepsze.

Dokładnie przekaźnik mam SSR-40 AA-H, 80-250V zasilania.


Dodane : 29/09/2018 8:39 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


No to powinno działać bez problemu . SSR -y się grzeją i to naturalne zjawisko . Przykręć go do jakiegoś radiatora i zobacz wtedy.


Dodane : 29/09/2018 8:48 pm
(@radek)
Wpisów: 92
Pomocny
Autor tematu


Zobacz na zdjęcie, kondensator wywaliło, a grzał się tak że aż plastik w obudowie się zdeformował.


Dodane : 29/09/2018 11:17 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@radek może trafiłeś na taką sztukę jak opisują tu  https://www.instructables.com/id/The-inner-workings-of-Counterfeit-FOTEK-SSRs/


Dodane : 30/09/2018 3:22 pm
(@radek)
Wpisów: 92
Pomocny
Autor tematu


Nawet jeśli trafiłem na taką sztukę to 1,5kW to niecałe 7A, musieli by nieźle pojechać z jakością podzespołów, nawet jakby włożyli tam 4x słabszy TRIAC to i tak powinno uciągnąć.


Dodane : 30/09/2018 7:29 pm
