Po pomiarze energii czas na sterowanie roletami.

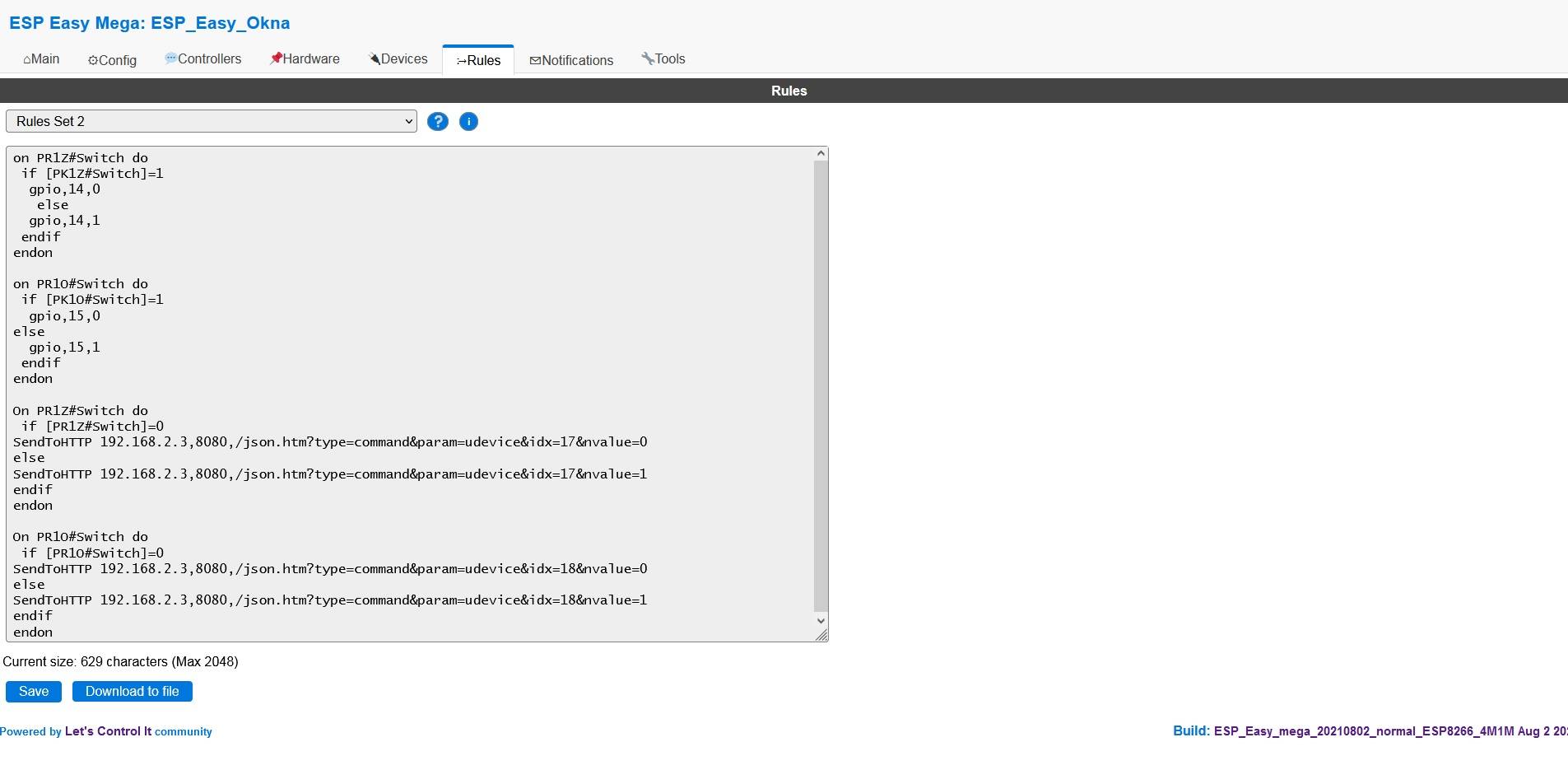

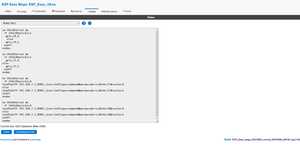

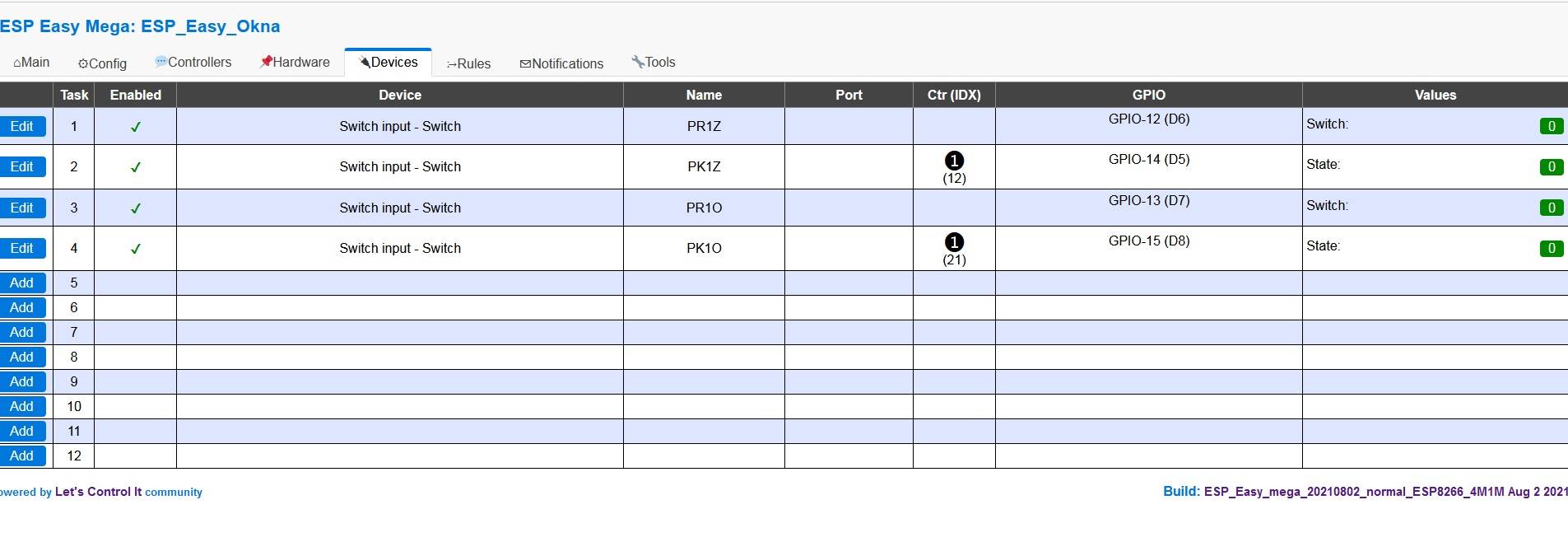

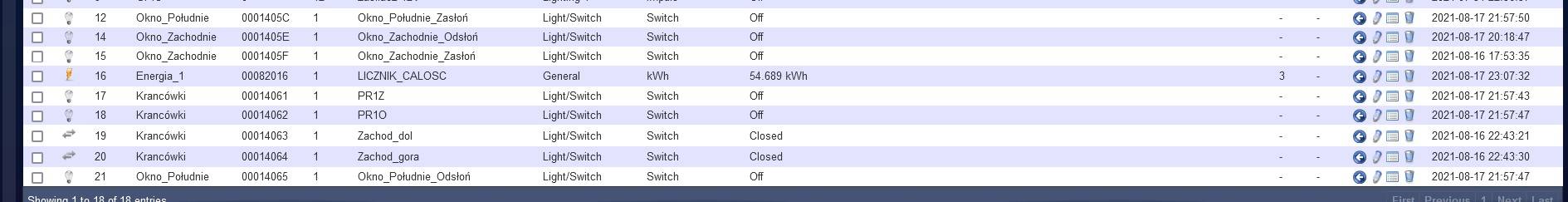

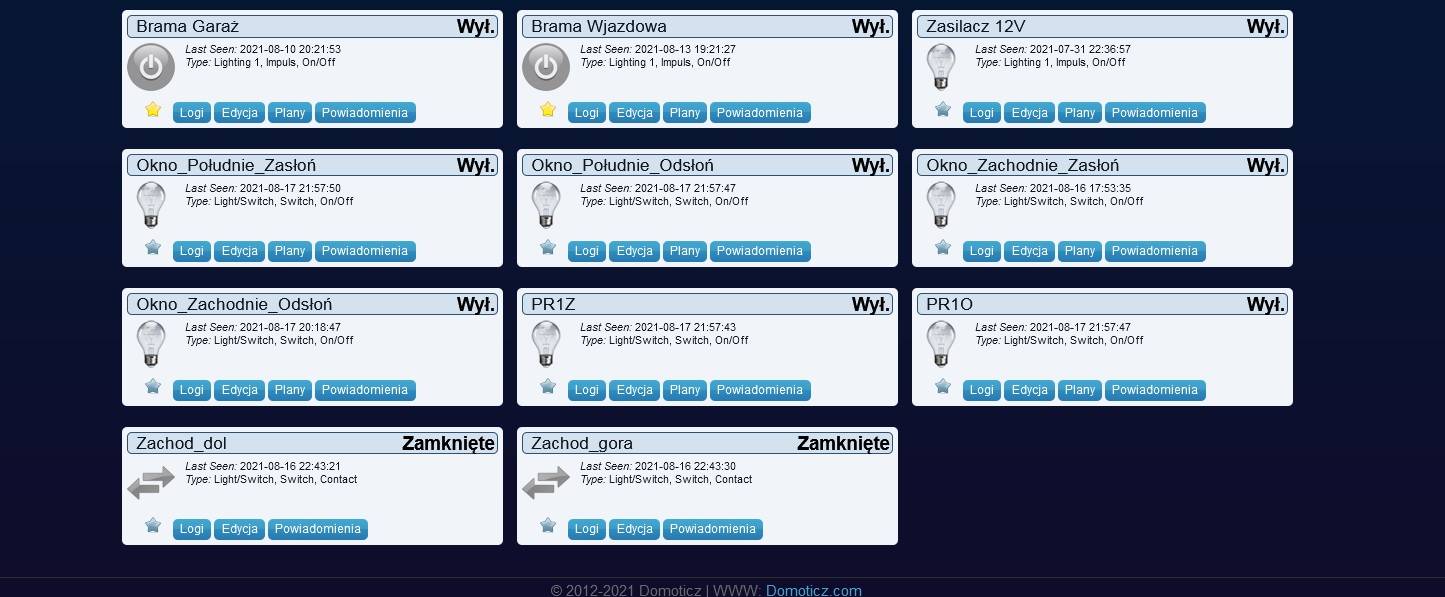

I tak wygląda system sterowania na chwilę obecną.

1

Zmiana kierunku opuszczanie/zasłanianie

2
3

ESP8266

4
5
6

Do ESP podłączony jest pakiet 4 przekaźników dla dwóch rolet.. Dodatkowo wykorzystuję 4 GPIO jako krańcówki bez IDX-a .

I tak jeśli załączę dany kierunek krańcówka rozłącza silnik. Identycznie jest w przeciwnym kierunku.

Mam pytanie na którym utknąłem.

Jak wykonać blokadę ruchu przy aktywnej krańcówce, by nie było możliwości uruchomienia ponownie kierunku z aktywną krańcówką.Dodam iż sygnały docierają z krańcówek do Domoticza.


Dodane : 17/08/2021 10:19 pm
isom
 isom
(@isom)
Wpisów: 5177
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@jartech rozumiem, że nie chcesz ruchu do góry gdy górna krańcówka pokazuje górne położenie i to samo z dołem ?

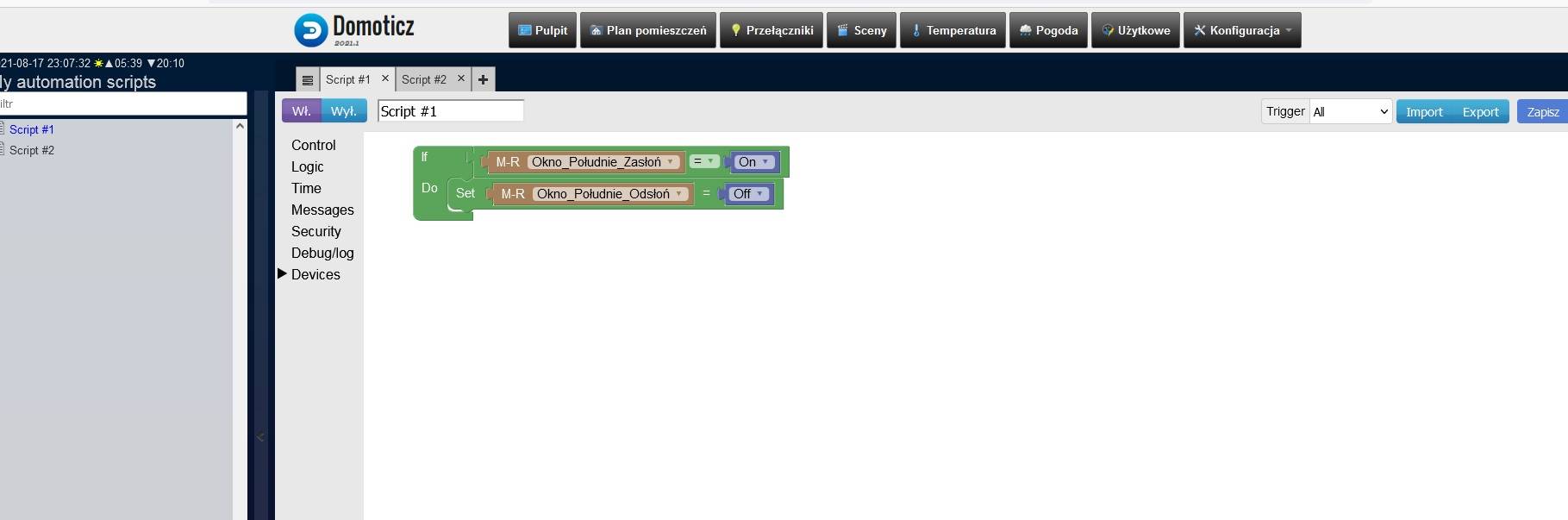

Można to rozwiązać skryptem w domoticz , jak coś to pisz w dziale domoticz- reguły


Dodane : 18/08/2021 10:29 am
pawell32
(@pawell32)
Wpisów: 1334
Guru

Dodane przez: @jartech



Jak wykonać blokadę ruchu przy aktywnej krańcówce, by nie było możliwości uruchomienia ponownie kierunku z aktywną krańcówką.Dodam iż sygnały docierają z krańcówek do Domoticza.

nie prościej to zrobić elektrycznie? cewka przekaźnika zasilana przez krańcówkę ?


Dodane : 18/08/2021 11:07 am
Jarson
(@jartech)
Wpisów: 51
Kontrybutor
Autor tematu

Dodane przez: @pawell32
Dodane przez: @jartech



Jak wykonać blokadę ruchu przy aktywnej krańcówce, by nie było możliwości uruchomienia ponownie kierunku z aktywną krańcówką.Dodam iż sygnały docierają z krańcówek do Domoticza.

nie prościej to zrobić elektrycznie? cewka przekaźnika zasilana przez krańcówkę ?

Witam.

Żeby rozwiać zbędne wątpliwości z wykształcenia jestem inż. elektronikiem oraz inż. automatykiem z wieloletnim stażem.

Można wszystko wykonać logiką tzw. przekaźnikową ale to na 100% nie będzie ładnie wyglądać wizualnie.

Mam zastosowane kontaktrony miniaturowe ukryte w listwie przyokiennej. Wymieniłem listwy prowadzące roletki na półokrągłe i tam ukryte są kontaktrony "NO" plus neodyna na dolnej listwie obciążnikowej.

To ma być wykonane programowo blokada ruchu po osiągnięciu skrajnej pozycji.



@isom tak zrobię opiszę problem w odpowiednim dziale bo nie do końca rozumiem na tą chwilę logikę skryptu. Gdyby to był Siemens to co innego.




Dodane : 18/08/2021 11:24 am
pawell32
(@pawell32)
Wpisów: 1334
Guru


@jartech nie tylko Ty.

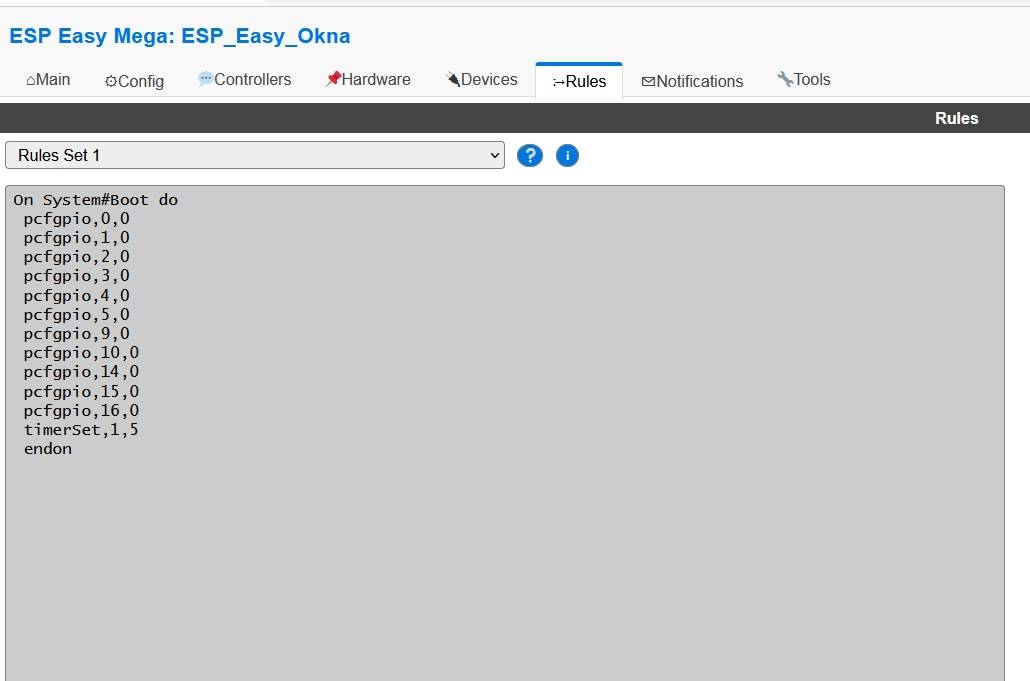

Pamiętaj o jednym - jeśli uruchomisz skrypt na domoticz, a stracisz połączenie z esp to krańcówka nie zadziała. Lepiej zrobić to regułą w espeasy


Dodane : 18/08/2021 11:30 am
Jarson
(@jartech)
Wpisów: 51
Kontrybutor
Autor tematu

Dodane przez: @pawell32

@jartech nie tylko Ty.

Pamiętaj o jednym - jeśli uruchomisz skrypt na domoticz, a stracisz połączenie z esp to krańcówka nie zadziała. Lepiej zrobić to regułą w espeasy

Mam tego świadomość. Dlatego testuję komunikację i jej jakość na innych rozwiązaniach.

Dodatkowo chcę wykonać blokadę mechaniczną przed nadmiernym rozwinięciem jak i zwinięciem. Nad całością będzie czuwał impulsator. Podobne rozwiązanie mam wykorzystane w sterowaniu głowicami termostatycznymi przy grzejnikach. Z tą tylko różnicą, że tam czuwa PLC Siemens 1200 no i przewodowo to działa.



@pawell32 dzięki za sugestię.




Dodane : 18/08/2021 12:29 pm
pawell32
(@pawell32)
Wpisów: 1334
Guru


@jartech dopytam tylko, rolety nie mają wyłącznika przeciążeniowego ?


Dodane : 18/08/2021 1:10 pm
Jarson
(@jartech)
Wpisów: 51
Kontrybutor
Autor tematu


Może byłem mało precyzyjny w opisie sytuacyjnym. Naprawiam już ten bład.

Wymyśliłem sobie rolety wewnętrzne 100% zaciemniające na oknach i na drzwiach zewnętrznych wejściowych do biura.

Często mam klientów którym wyświetlam prezentacje na projektorze a słońce docierające do biura w tym mi nie pomaga.

Zaprojektowałem obudowy do mechanizmów napędowych, wydrukowałem i bedę montował na skrzydle okna i drzwiach. Rolety maja tylko i wyłącznie mechanizm ręczny - sznurkowy. Napędem będą silniki modelarskie (servo 15KG) już przerobione na pełen obrót.


Dodane : 18/08/2021 3:26 pm
isom
 isom
(@isom)
Wpisów: 5177
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@jartech pochwalisz się obudową ? Co do zabezpieczeń to warto pomyśleć o zdublowaniu reguły + skrypt , druga sprawa to myślę, że komunikacja mqtt będzie pewniejsza niż http .


Dodane : 18/08/2021 7:12 pm
Jarson
(@jartech)
Wpisów: 51
Kontrybutor
Autor tematu

Dodane przez: @isom

@jartech pochwalisz się obudową ? Co do zabezpieczeń to warto pomyśleć o zdublowaniu reguły + skrypt , druga sprawa to myślę, że komunikacja mqtt będzie pewniejsza niż http .

No i tu tkwi problem. Wykonałem próbę instalacji mqtt ale z mizernym efektem coś poszło nie tak nie pamiętam jakie błędy wystąpiły.




Dodane : 18/08/2021 8:17 pm
Jarson
(@jartech)
Wpisów: 51
Kontrybutor
Autor tematu


@isom spełniam Twoją prośbę

No to jedziem:

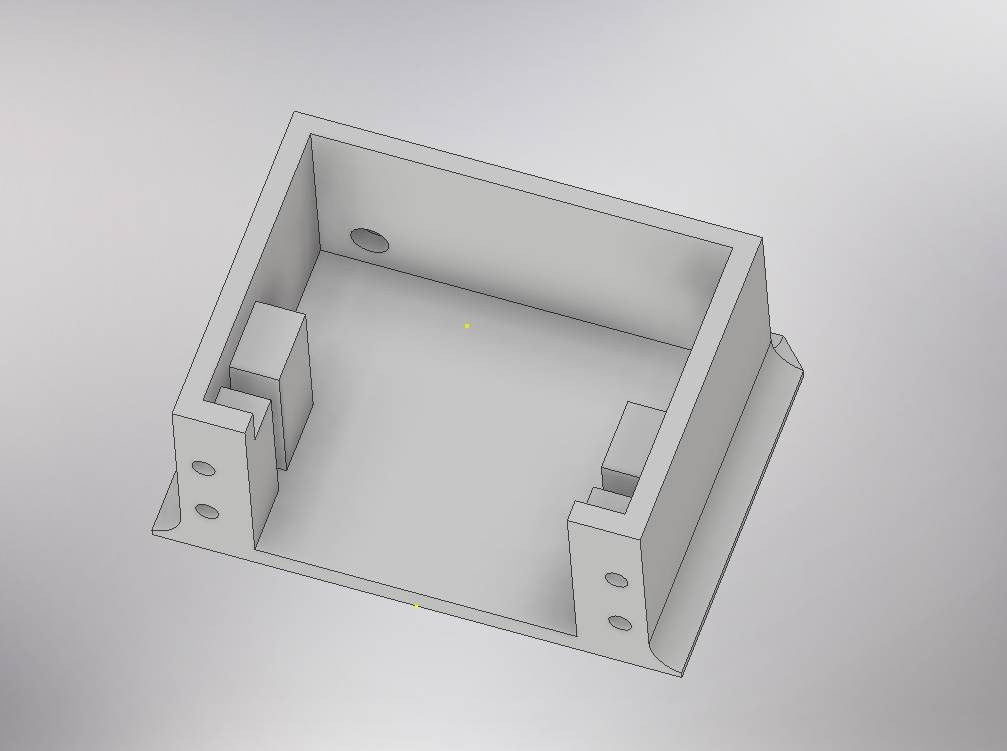

korpus

Korpus

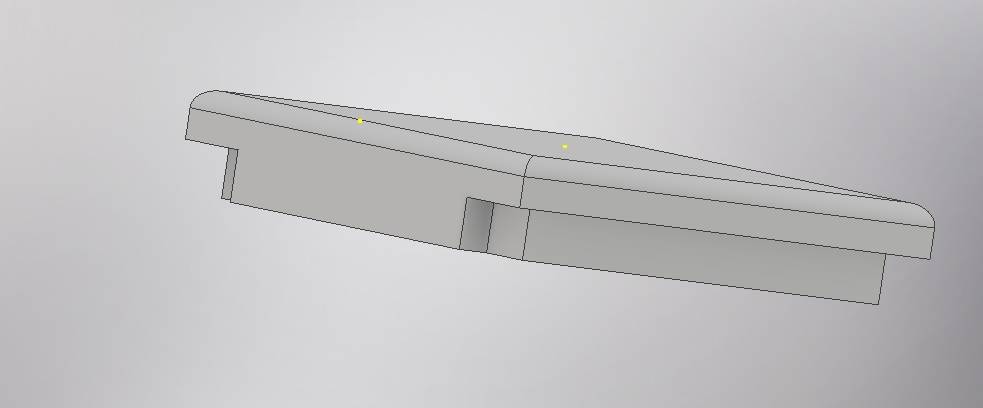

Dekiel zwany pokrywą

Dekiel

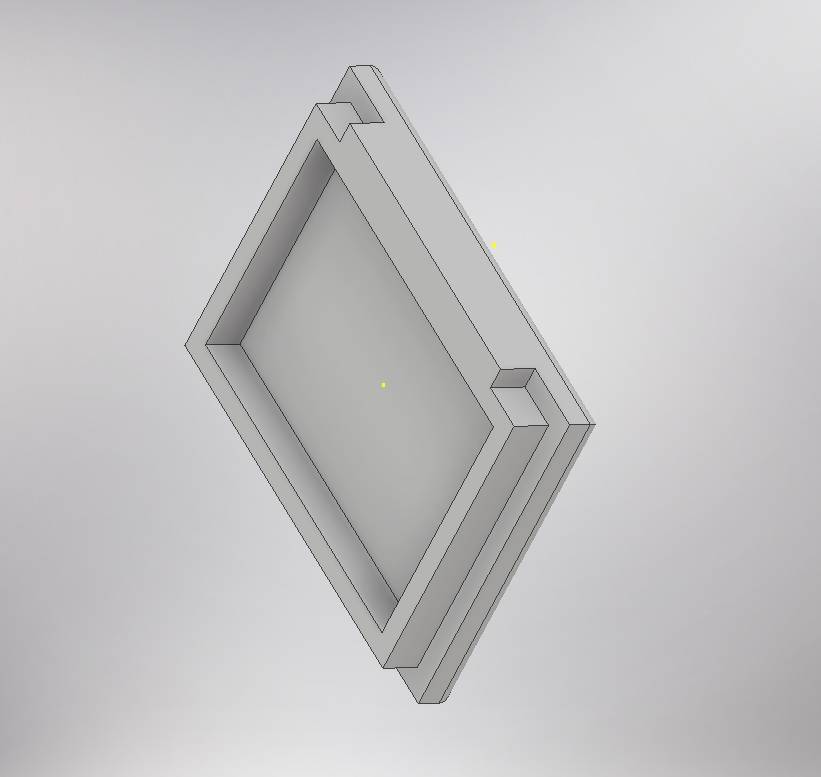

Dekiel 2

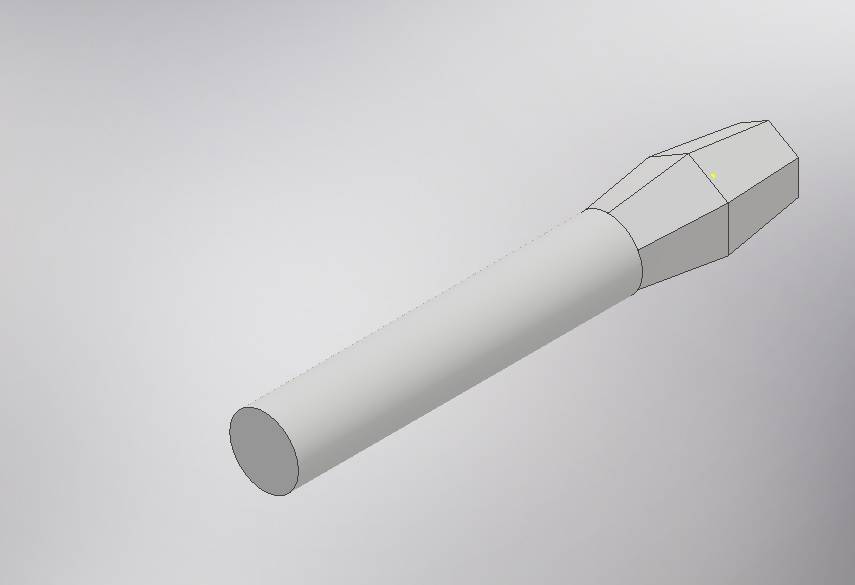

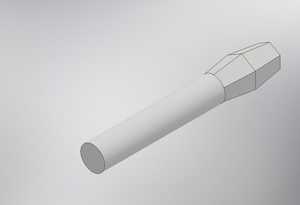

Wał napędowy

Wał napędowy

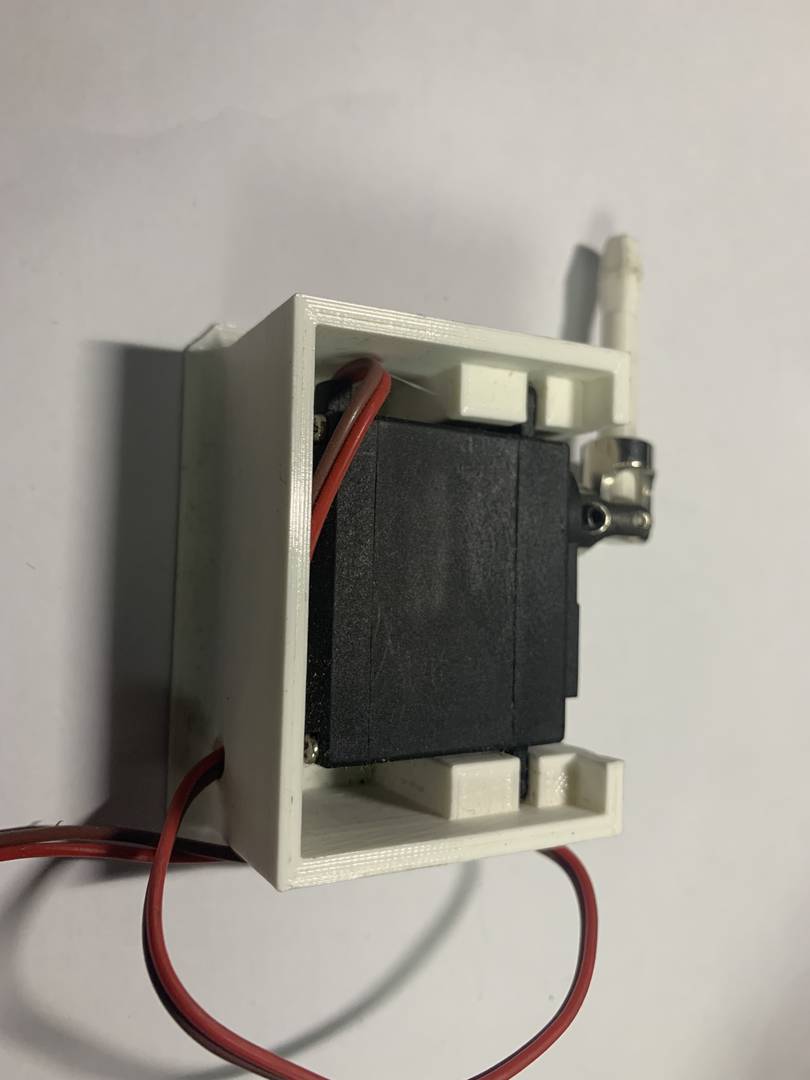

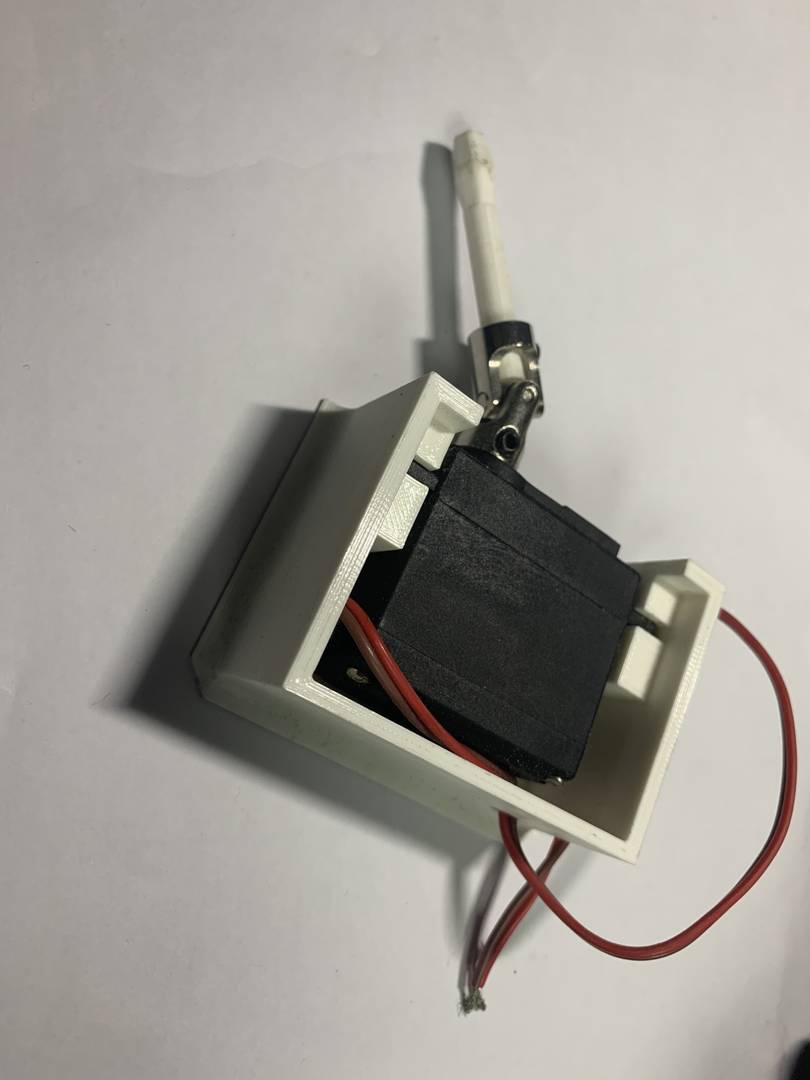

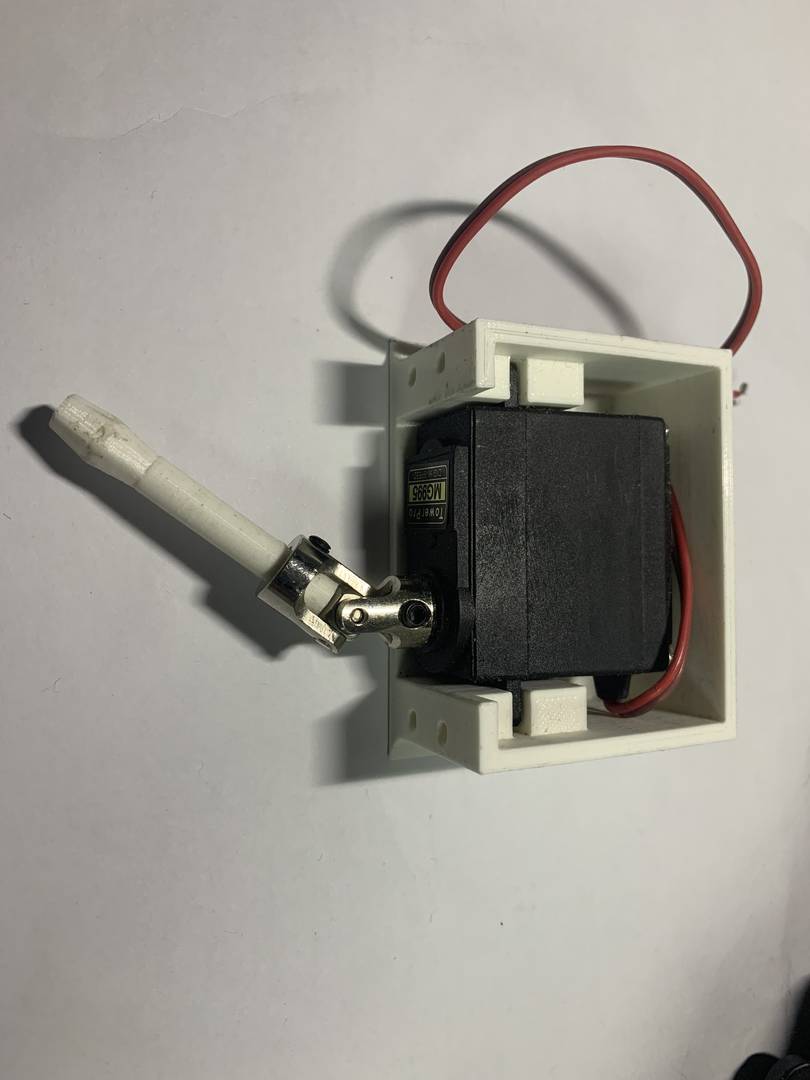

A tak wygląda już po wydruku i szybkim montażu (włożeniu servo)

1
2
3

Identyczne są na drzwi z dwoma szybami lecz w kolorze brązu bo taki kolor posiadają.




Dodane : 18/08/2021 8:56 pm
