Witam,

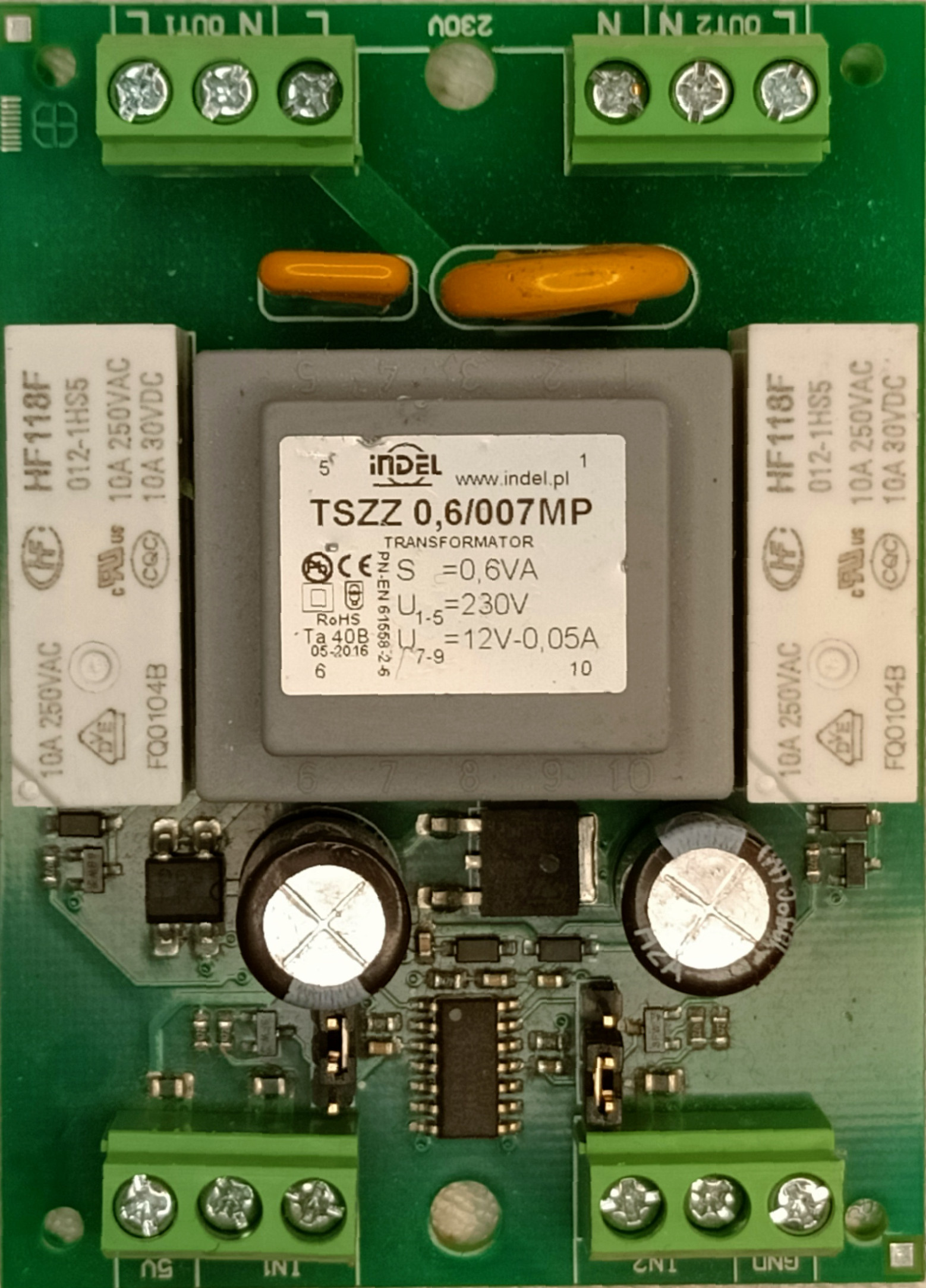

Rozpoczynam zabawę z ESP, kiedyś wpadły mi w ręce płytki z 2 przekaźnikami (fotka załącznik) które chciał bym wykorzystać do sterowania przez piny ESP. Zasilanie płytki 230V odbywa się przez zaciski LN, zaciski 5v i GND chciał bym wykorzystać do zasilania ESP . I tu pojawia się moje pytanie, na zaciskach IN1 jak i IN2 po przyłożeniu miernika pojawia się napięcie 5v. Sterowanie przekaźnikami odbywa się przez zwarcie zacisków IN1 lub IN2 (zworki na płytce służę do zmiany sterowania z bistabilnego na monostabilne). Z tego co mi wiadomo na wejścia w ESP można maksymalnie podać 3,3v. Czy macie jakiś pomysł jak tym sterować za pomocą pinów ESP?

płytka


Dodane : 31/01/2023 6:17 pm
(@mig41)
Wpisów: 630
Ekspert
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Ale jest też wiele informacji , że ESP8266 wytrzymuje spokojnie 5V ( choć sam wystawia maksymalnie 3,3V) , u siebie gdzieś tak mam i służy ładnych parę lat.



Dodane : 31/01/2023 6:35 pm
pawell32
(@pawell32)
Wpisów: 1476
Guru Moderator
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Myślę, że spokojnie możesz podłączyć do ESP, tu na pokładzie masz sterowanie stranzystorami i chyba ustawianie zworkami polaryzacji. Zasil moduł z tego co masz wystawione 5V i masa, GPIO do sterowania.



Dodane : 31/01/2023 9:42 pm
(@kocur)
Wpisów: 5
Bywalec
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Wielkie dzięki za zainteresowanie tematem, podsumowując pin GPIO z esp podłączam do in1 plusa czy minusa ?

Zworki na płytce służą do zmiany sterowania z monostabilnego na bistabilny.





Dodane : 05/02/2023 12:19 am
pawell32
(@pawell32)
Wpisów: 1476
Guru Moderator
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


sprawdź podając wpierw masę, następnie 5V na jeden z styków. Nie widzę, patrząc na zdjęcie czy to jest sterowane potencjałem dodatnim czy ujemnym.



Dodane : 05/02/2023 12:27 am
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Tak naprawdę to chociaż symbol tego układu scalonego by się przydał, żeby wiedzieć jak tym sterować. Inaczej to zgadywanka.



Dodane : 05/02/2023 11:35 am
(@kocur)
Wpisów: 5
Bywalec
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Sprawdziłem, sterowanie jest masą.



Dodane : 05/02/2023 3:16 pm
(@speedbit)
Wpisów: 23
Praktykant
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Po pierwsze Esp nie lubi 5v. Koszt stabilizatora 3. 3v to 1pln. Warto ryzykować?

Po drugie. Podlacz płytkę do zasilania. Potem zrób zworkę in do gnd. Jeśli przekaźnik zadziała to jest sterowany beznapięciowo.

W tym przypadku sterujesz wejściem za pomocą innego przekaźnik lub transoptora. Można też tranzystorem. Zależy od tego czy jest wymagana izolacja czy nie.

Jeśli nie będzie reakcji to podaj to 5v co masz na płytce przez rezystor 1-10kohm do in.

Jeśli zadziała to wiesz ze aby przekaźnik uruchomić potrzebujesz podać napiecie.

Jeśli nie zadziała to podaj 5v na in. Musi teraz działać.

A najlepiej byłoby znać schemat tej płytki. Albo chociaż jakie tam są elementy itp.







Dodane : 05/02/2023 3:35 pm
(@kocur)
Wpisów: 5
Bywalec
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Dodane przez: @speedbit

Po drugie. Podlacz płytkę do zasilania. Potem zrób zworkę in do gnd. Jeśli przekaźnik zadziała to jest sterowany beznapięciowo.

Tak właśnie uczyniłem, i przekażnik na płytce zadziałał. Proszę o dokładniejsze instrukcje jak zasterować tą płytką z ESP, do zabawy posiadam płytkę NodeMCU v2. Mam jeszce jedno pytanko czy można NodeMCU v2 zasilić napięciem 3,3V bezpośrednio na pin?





Dodane : 05/02/2023 3:54 pm
(@speedbit)
Wpisów: 23
Praktykant
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Jas dałbym z pina io rezystor ok 4.7-10kohm na bazę tranzystora npn. Emiter do gnd, kolektor do in.

Bedzie żyło.

Co do drugiego pytania to z pamięci pisząc node zasilane jest z usb, czyli 5v. Odszukaj gdzie to podłączyć. Spójrz na schemat. Są w necie. Nie pamiętam na pamięć schematów i pinów.



Dodane : 05/02/2023 4:00 pm
pawell32
(@pawell32)
Wpisów: 1476
Guru Moderator
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@kocur

Dodane przez: @kocur

Mam jeszce jedno pytanko czy można NodeMCU v2 zasilić napięciem 3,3V bezpośrednio na pin?

tak, każdy moduł tego typu pracuje na 3,3V i zasilanie ma wyprowadzone na jeden z pinów. Obok procesora jest stabilizator 3,3V do którego jest podłączone gniazdo USB i jedez z pinów (vin). Także możesz zasilić dowolnie.

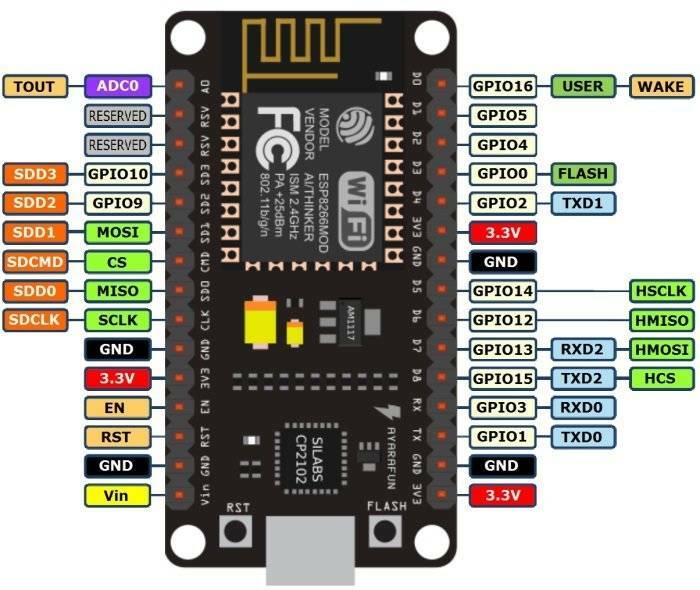

mode+mcu


Dodane : 05/02/2023 8:54 pm
pawell32
(@pawell32)
Wpisów: 1476
Guru Moderator
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian

Dodane przez: @kocur

Sprawdziłem, sterowanie jest masą.

zastosuj transoptor np. PC817

transoptor

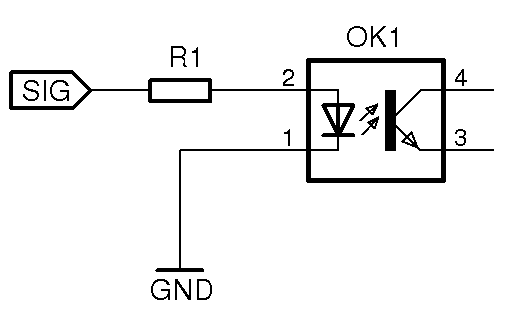

wyjście podłączasz zgodnie z polaryzacją 4 - in, 3 - masa



Dodane : 05/02/2023 8:59 pm
(@kocur)
Wpisów: 5
Bywalec
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Welkie dzięki, otrymałem komplet wiedzy.

Dodane przez: @pawell32

zastosuj transoptor np. PC817

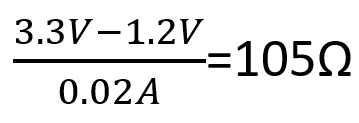

Reszystor do tego układu dobieram zgodnie z parametrami z dtr.
