Yunshan i Domoticz - kontaktron, sterowanie bramą i czujnik parkowania

19 Wpisów
4 Użytkownicy
0 Reactions
3,538 Wyświetleń
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu


Witam, czekam na Yunshan, potrzebuję go podłączyć do bramy garażowej + zamontować czujnik parkowania (po podjechaniu za blisko ściany, czerwona lampka się zapala), temperatury... mógłby mi ktoś doradzić jakie kontaktrony dokupić i gdzie je najlepiej zamontować?

Czy AFE firmware potrafi rozpoznać czy brama jest całkowicie czy częściowo zamknięta/otwarta?


Dodane : 28/02/2019 11:50 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


co do afe to jest w stanie jak zastosujesz 2 czujniki (magnetyczne,krancowe,kontaktrony)


Dodane : 01/03/2019 1:19 am
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu


Konkrety, jakie czujniki najlepiej zastosować i jak je umiejscowić? Do tego czujnik parkowania.


Dodane : 01/03/2019 1:51 am
lukas121
(@lukas121)
Wpisów: 543
Ekspert Zasłużony dla Forum Donator 2K19


Czujniki do stanów bramy to polecam takie:

https://allegro.pl/oferta/kontaktron-magnetyczny-czujnik-otwarcia-mc-38-7866412679

Jak zamocować, to zależy jaką masz bramę (np na szynie prowadzącej)

Czujnik do parkowania to:

https://allegro.pl/oferta/czujnik-zblizeniowy-przelacznik-3-80-cm-e18-d80nk-7129977562


Dodane : 01/03/2019 9:27 am
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


mam czujnik u siebie w bramie tez taki jak napisal @lukas121

widać gdzieś tutaj na moim filmiku.

instalacja czujnika jeden musi sygnalizowac pełne otwacie, drugi zamknięcie. Od Ciebie i możliwości zależy jak to zrobisz.

AFE - nie obsługuje czujnika odległości


Dodane : 01/03/2019 9:57 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Ten czujnik odległości , który polecił @lukas121 AFE obsłuży , wystarczy soft T3 na oddzielnym module np sonoff a na wyjściu sonoffa żarówka ostrzegawcza


Dodane : 01/03/2019 7:05 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


@isom sprytne


Dodane : 01/03/2019 7:49 pm
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu

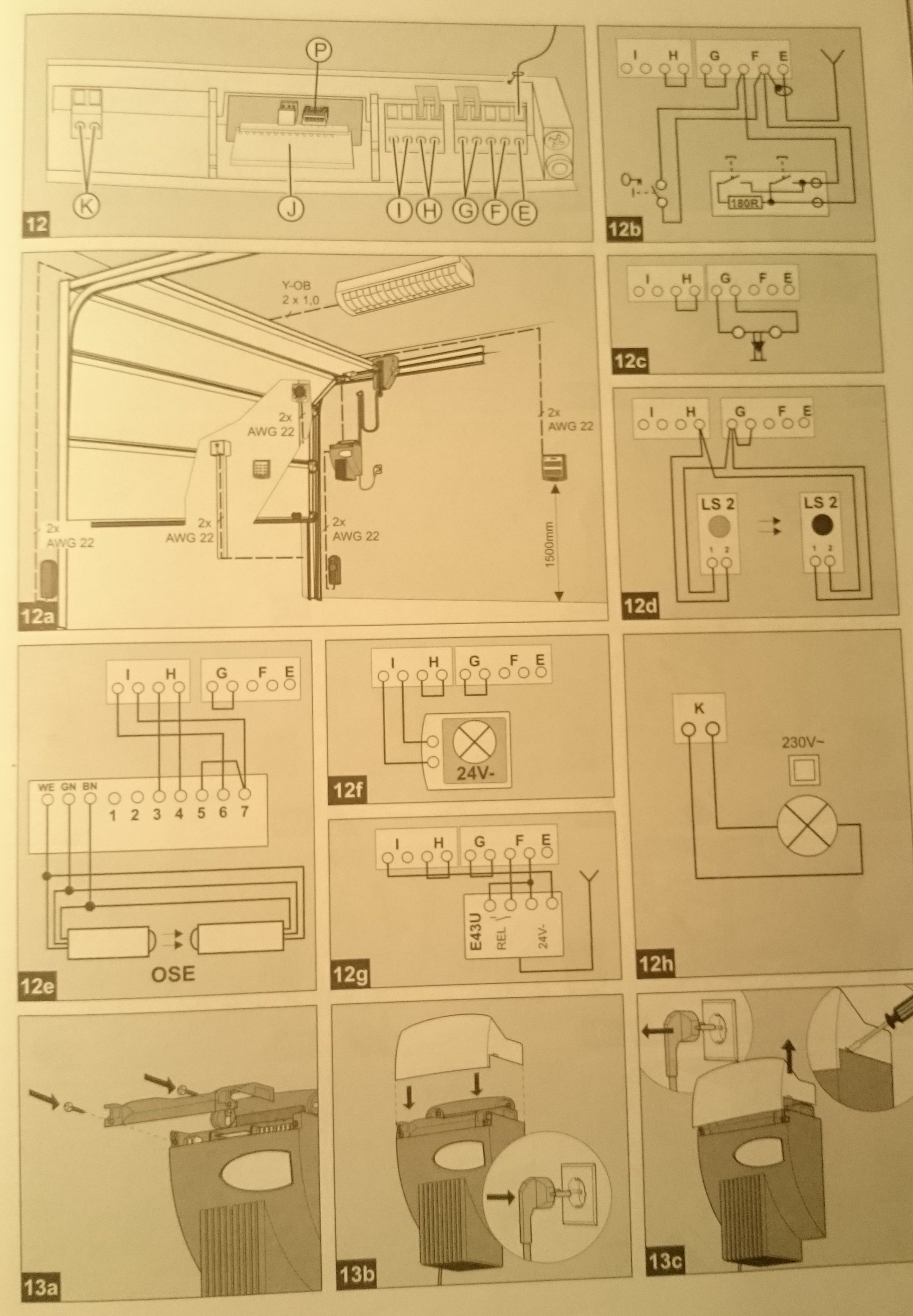

Yunshan dotarł, ktoś pomoże jak to podpiąć, który AFE wgrać (układ oparty o ESP-8266, Wemos)? Instrukcja od bramy w załączniku.



DSC 0135

Dodane : 20/03/2019 10:49 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


AFE T5 wersja dla 8266 , przekaźnik podpinasz pod zaciski F tego twojego sterownika


Dodane : 21/03/2019 1:09 pm
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu


Yunshan należy zasilić z oddzielnego zasilacza np. 7-28V

Wgrywamy soft (podpiać zasilanie do yunshan ze zworką i potem ją wyjąć?):

Falsh Download Tool": Ustawienia

CreystalFreq    26M

SPI SPEED       40 MHz

FLASH MODE      DOUT

BAUDRATE        115200

FLASH SIZE      8Mbit (1MByte)

Adresy dla plików

AFE.firmware.1.3.2.T5.esp8266.1Mb.bin-------->0x00000

Coś potem jeszcze wgrywać? Moduł ma jakieś domyślne oprogramowanie którego należałoby zrobić backup?

UPDATE:

Zrobiłem wszystko jak powyżej, pasek postępu przeleciał do końca, wyciągnąłem wtyczkę i załączyłęm ponownie ale żadna nowa sieć wifi mi się nie zgłasza (zworkę też wyjąłem po wgraniu).

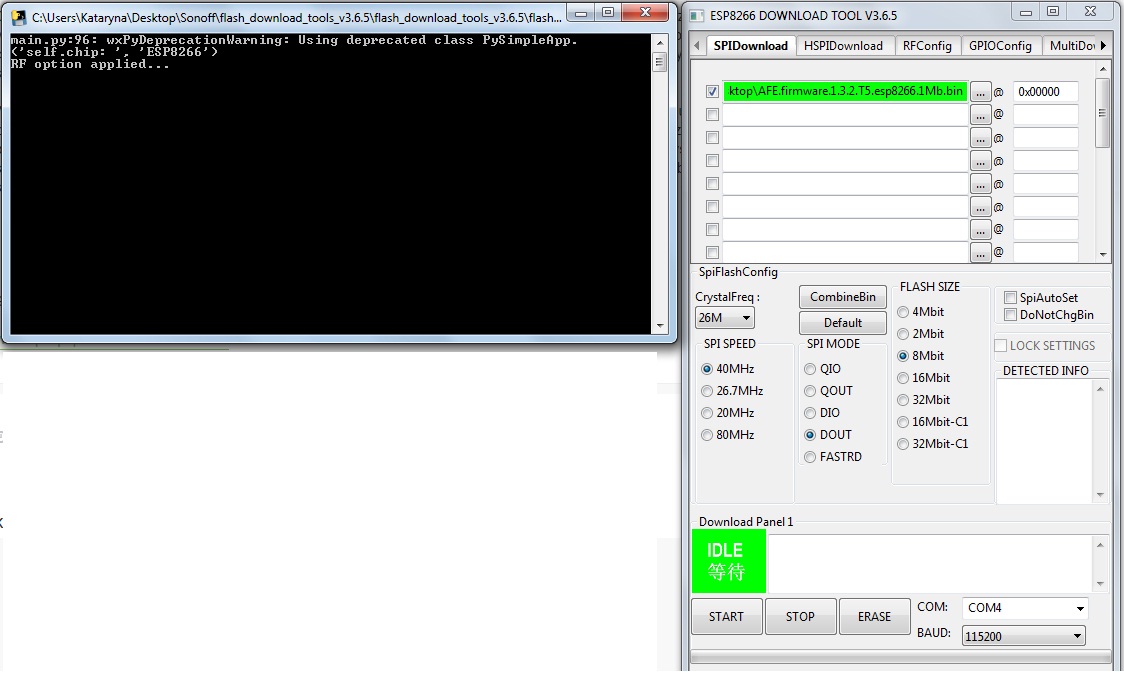

Ustawienie Flash Download Tool 3.6.5 w trybie ESP 8266

Dodane : 22/03/2019 1:11 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


1 . Zakładasz zworę na kołki GPIO-0 , GND

2 Podłączasz konwerter TX , RX , GND

3 Podajesz zasilanie na moduł

4 Zdejmujesz zworę

5 Wgrywasz soft z takimi ustawieniami jak podałeś

Teraz to bym zaczął od wgrania BLANKA i jeszcze raz soft


Dodane : 22/03/2019 2:43 pm
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu


Zworkę zakładam na te dwa piny pod RX, TX i GND?

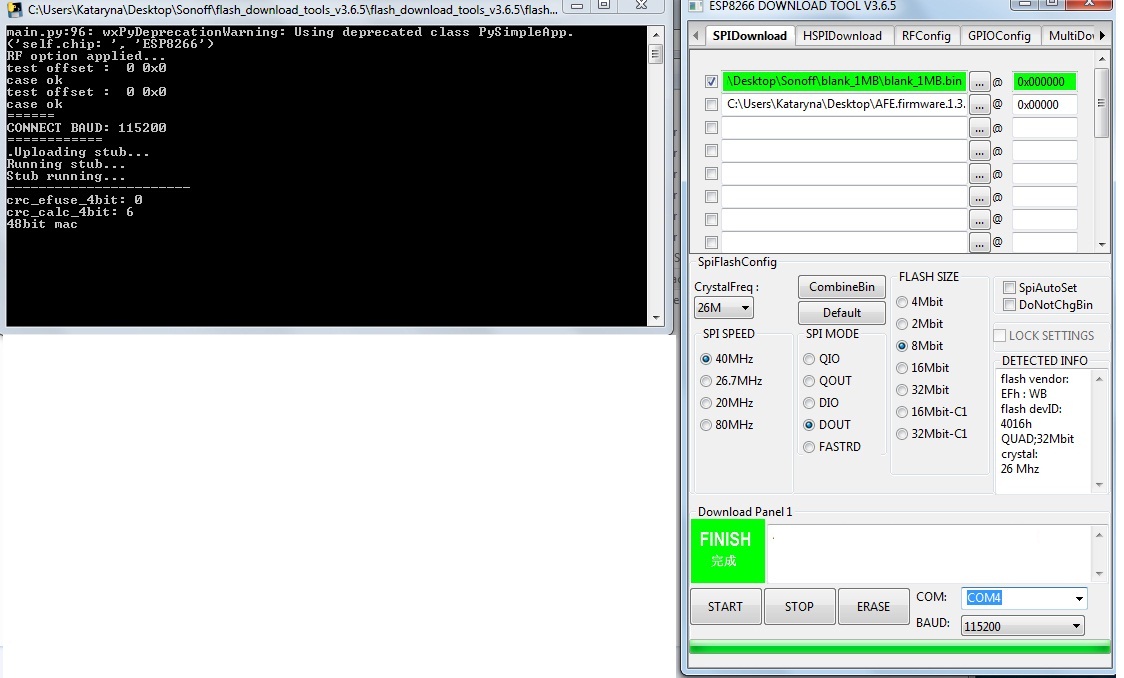

Właśnie zerowałem przedtem

zerowanie

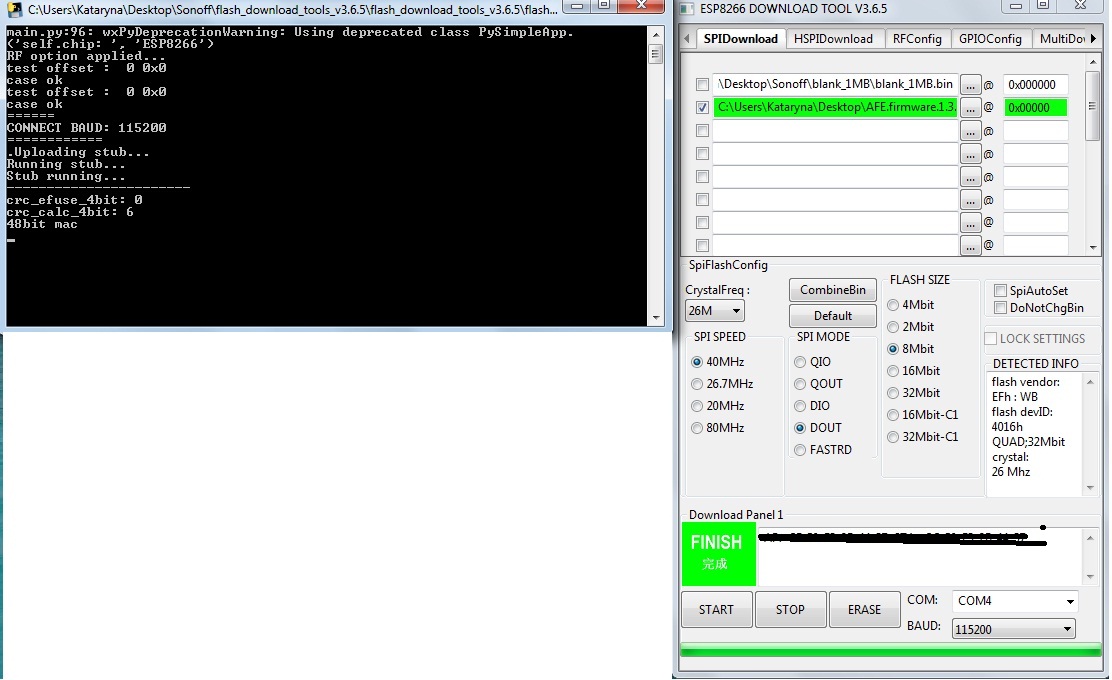

potem znowu flash
flash
i to samo... nie widzę w otoczeniu wifi AFE

Dodane : 22/03/2019 3:42 pm
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu


Ok, dobra jakoś się udało ale nie wiem jak... za którymś flashem wstało.

Teraz powiedzcie do czego podpiąć:

-DHT22 i jakie to jest GPIO,

-bramę do mojego "F" i jakie to GPIO?

Tak podłączyłem DHT22

https://forum.supla.org/download/file.php?id=1967


Dodane : 22/03/2019 8:12 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Przekaźnik w Yunshan to GPIO 4

Kontaktron to GPIO 5

DHT 22 podłączony ok


Dodane : 22/03/2019 8:28 pm
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu


Na razie nie mam jeszcze kontaktronów, bo tego polecanego już gość nie ma i mieć nie będzie (mógłbyś polecić jaki zakupić?)

https://allegro.pl/oferta/kontaktron-magnetyczny-czujnik-otwarcia-mc-38-7866412679

W które miejsca podłączyć 2 kabelki w Yunshan i połączyć je z bramą w miejsce "F"?

Zrobiłem z DHT22 on ma GPIO3


Dodane : 22/03/2019 8:50 pm
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu

Dodane przez: alvaro

Na razie nie mam jeszcze kontaktronów, bo tego polecanego już gość nie ma i mieć nie będzie (mógłbyś polecić jaki zakupić?)

https://allegro.pl/oferta/kontaktron-magnetyczny-czujnik-otwarcia-mc-38-7866412679

W które miejsca podłączyć 2 kabelki w Yunshan i połączyć je z bramą w miejsce "F"?

Zrobiłem z DHT22 on ma GPIO3

Ok, wszystko działa, podpiąłem z kabelki w miejsca C i D wg tego schematu

@isom, masz jakiś pomysł żeby uaktywnić w moim sterowaniu od bramy 230V i 24V, bo włączyłem miernik i nie ma tam żadnego napięcia.

Jakbyś jeszcze mógł polecić jakiś kontaktrony, bo tamtych już gość nie ma i nie będzie miał.


Dodane : 23/03/2019 10:11 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


W cześci 12g twojej instrukcji masz schemat jak wykorzystać zasilanie 24V do Yunshan , Ostatni zacisk I jest + plus, a wspólny z przekaźnikiem zacisk między E a F to minus

Kontaktrony mogą być dowolne np takie https://allegro.pl/oferta/kontaktron-czujnik-magnetyczny-drzwi-okna-alarm-7915198593


Dodane : 23/03/2019 10:27 am
(@alvaro)
Wpisów: 75
Pomocny
Autor tematu

Dodane przez: isom

W cześci 12g twojej instrukcji masz schemat jak wykorzystać zasilanie 24V do Yunshan , Ostatni zacisk I jest + plus, a wspólny z przekaźnikiem zacisk między E a F to minus

Kontaktrony mogą być dowolne np takie https://allegro.pl/oferta/kontaktron-czujnik-magnetyczny-drzwi-okna-alarm-7915198593

Dziękuję Ci pięknie,  sorry, że mam tyle pytań ale robię to ze względu na swoje hobby i bardzo mnie to interesuje aczkolwiek wykształcenia nie mam elektronicznego ani informatycznego. Faktycznie po przyłożeniu miernika w wyznaczone miejsca jest napiecie 24V. Jakbyś mógł wytłumaczyć czemu nie ma napięcia 230V o 24V w miejscach na obrazkach 12f i 12h?


Dodane : 23/03/2019 11:26 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Trudno jest wszystko wytłumaczyć na podstawie samych schematów połączeń , ale na 90% w obu przypadkach napięcie pojawia się w czasie pracy silnika . 230V zasila lampę naniesioną na schemacie ( sufit ) czyli w czasie otwierania bramy mamy światło w garażu , a 24V jest pewnie do lampki ostrzegawczej .


Dodane : 23/03/2019 6:07 pm
