Zigbee2MQTT Czujnik obecności , wreszcie coś co działa i to dobrze

1 Wpisów
1 Użytkownicy
1 Reactions
1,824 Wyświetleń
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


Przy okazji ostatnich promocji u wschodnich sąsiadów , kupiłem dwa czujniki ZY-M100 , Jest wersja do montażu w suficie podwieszanym .

Co ciekawe czujnik wykrywa nawet mikro-ruchy , wykorzystuje efekt Millimeter Wave Doppler Radar , czyli działa nawet przez szybę kabiny w łązience . Trochę o parametarch :

Średnica zewnętrzna czujnika to 6 cm , a to co się chowa w sufit to raptem 4,5 cm średnicy i 4 cm wysokości.

Zasilanie 230V więc można podłaczyć do obwodu lamp wykorzystujac trzecią żyłę jako fazę

Technologia zigbee, więc skoro zasilanie 230V , robi też jako router.

Detekcja odległości i obecności:
Czułość: od 0 do 9
Minimum wykrywanie od 0 do 8m
Maksymalne wykrywanie od 0 do 12m
Odświeżanie detekcji od 0 do 10s
Przejście w stan bez obecności od 0 do 1500s *
Czas detekcji:
odległości natychmiastowy dosłownie cały czas wartości się zmieniają
obecności możemy ustawić od 0 do 25 minut
Maksymalny zasięg przy wysokości montażu 2-4m
obecności 2-6m
ruchu 8-12m
Detekcja natężenia światła w lux - nawet działa.

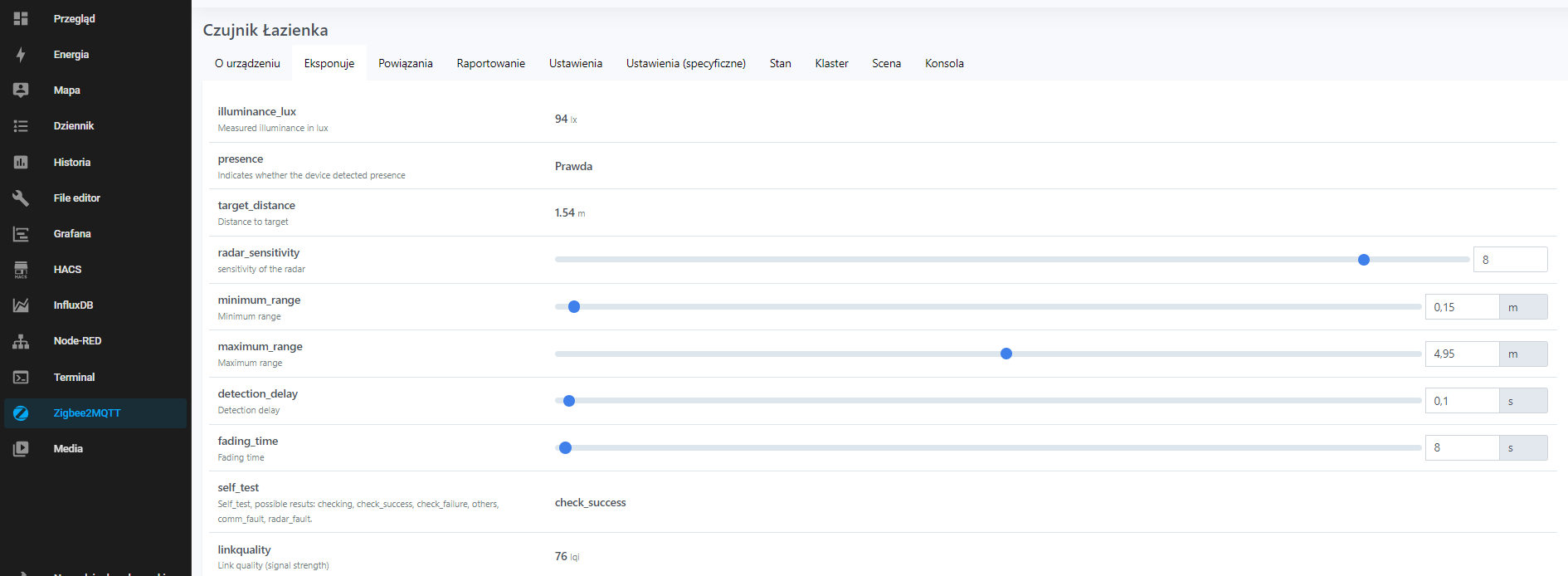

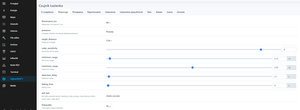

Podłączyłem ten czujnik do zasilania i zacząłem testy , ustawieniami naprawdę można uzyskać wiele różnych opcji i te suwaki to nie jest atrapa 🙂

1

 Lux trochę przekłamuje , ale to wynika z tego że zrobili mu za mały otwór , powiększenie wiertłem 3 mm i odrazu lepiej.

Siedząc przy kompie , gdzie czujnik był 4 metry od biurka , w nienaturalnej dla niego pozycji, bo leżał na półce, nawet ruch rąk na klawiaturze był wychwytywny i nie zgasił mi lampki , podłaczonej do testów.

Wykrywanie odległosci od czujnika działa praktcznie bez przerwy , pokazujac co chwilę inne wskazania ale zawsze różne od 0, dopiero całkowity zanik ruchu lub brak osób w zasięgu powoduje wskazanie 0, więc jest to bardzo przydatna funkcja, nie potrzeba robić scenariuszy innych niż jak wykryty ruch zaświeć lampę , wskazanie odległosci 0 wyłącz lampę .

 Czujnik występuje również w wersji ściennej i jest wtedy zasilany z 5V , i pewnie już nie pracuje jako router .

Ten mały halogen zrobił na mnie naprawdę dobre wrażenie .

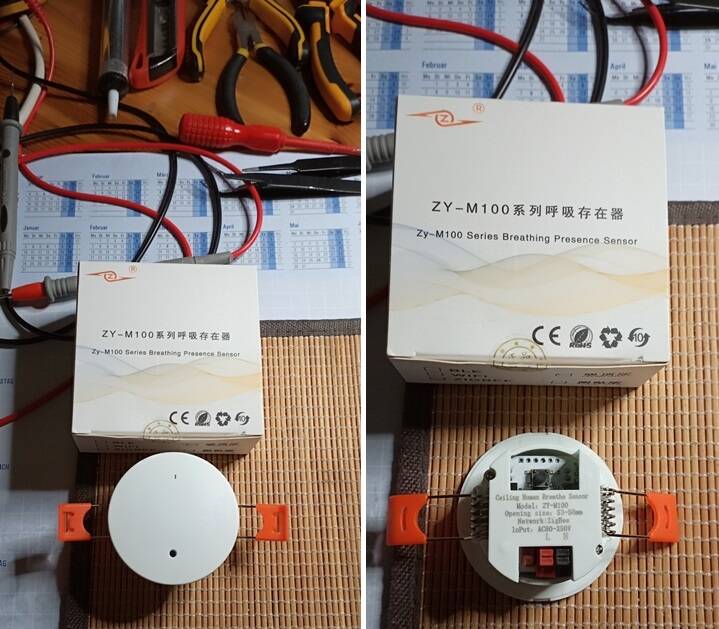

Na koniec fotka jak to wyglada w realu i cena , może nie mała około 140 zł , ale chcąc uzyskać to samo przy użyciu PIR i kontaktronu wyjdzie niewiele mniej

1671828986021




Dodane : 23/12/2022 10:44 pm
