Hej

Robię małą automatyzację opartą o Raspberry Pi.

Doatkowo jest jeszcze kilka przekaźników na jednej płytce, jakiś router i może coś jeszcze wpadnie

Wszystko chciałem zapakować do wnętki na to przeznaczonej, ale nie wiem jak to poprawnie zawiesic/przykręcić do ściany. Oryginalna skrzynka ma taką perforowaną płytę stalową i pewnie coś takiego na całą szerokość wnęki by się przydało. Ma ktoś doświadczenie z czymś takim? Jak mocujecie elektronikę u siebie w domu/mieszkaniu?


Dodane : 08/03/2019 3:36 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Obudowa do RBPI  na szynę DIN + podobne obudowy na moduły +  zasilacz na szynę + zwykła rozdzielnia elektryczna

obudowa np taka https://allegro.pl/oferta/obudowa-na-szyne-din-th35-dla-raspberry-pi-3b-6491505111


Dodane : 08/03/2019 7:45 pm
(@jacek)
Wpisów: 45
Kontrybutor
Autor tematu


hmm, w sumie to rp zmieściłby się do istniejącej rozdzielni, ale nie wiem co zrobić z 8 przekaźnikami w jednym elemencie i routerem tego na din raczej nie zapakuje




Dodane : 08/03/2019 9:12 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@jacek a dlaczego nie ? na takim http://www.lusat.pl/product-pl-304-PSDIN1-uchwyt-na-szyne-din-podstawa-montazowa-na-DIN-szyna-TH-do-zasilaczy.html

zamontujesz nawet router


Dodane : 08/03/2019 9:27 pm
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19


Ja jeszcze nie mam tego w zadnej szafie. Ale moj plan bedzie : tylnia scianka bedzie z plyty kartonowo gipsowej. Ladnie wszystko porozmieszczam dokupie korytka zeby pochowac przewody miedzy urzadzeniami i tak bedzie. To bedzie tymczasowe rozwiazanie. Poniewaz ciagle bede rozbudowywal latwo bedzie ponownie zmienic cos. Jak juz bede pewny ze jest ladnie i estetycznie , tylnia scianke zrobie porzadniej. Ale z doswiadczenia wiem ze czasem takie „prowizorki” dzialaja najdluzej.

Ten pomysl nie generuje fuzych kosztow a mozna to fajnie zrobic. Nie wykluczone ze pare tzeczy beda na szynach tez.

Do plyty kartonowogipsowej sie szybko montuje. Jest niepalna.




Dodane : 09/03/2019 1:40 am
(@wielkim)
Wpisów: 67
Kontrybutor Donator 2K19


Witam,

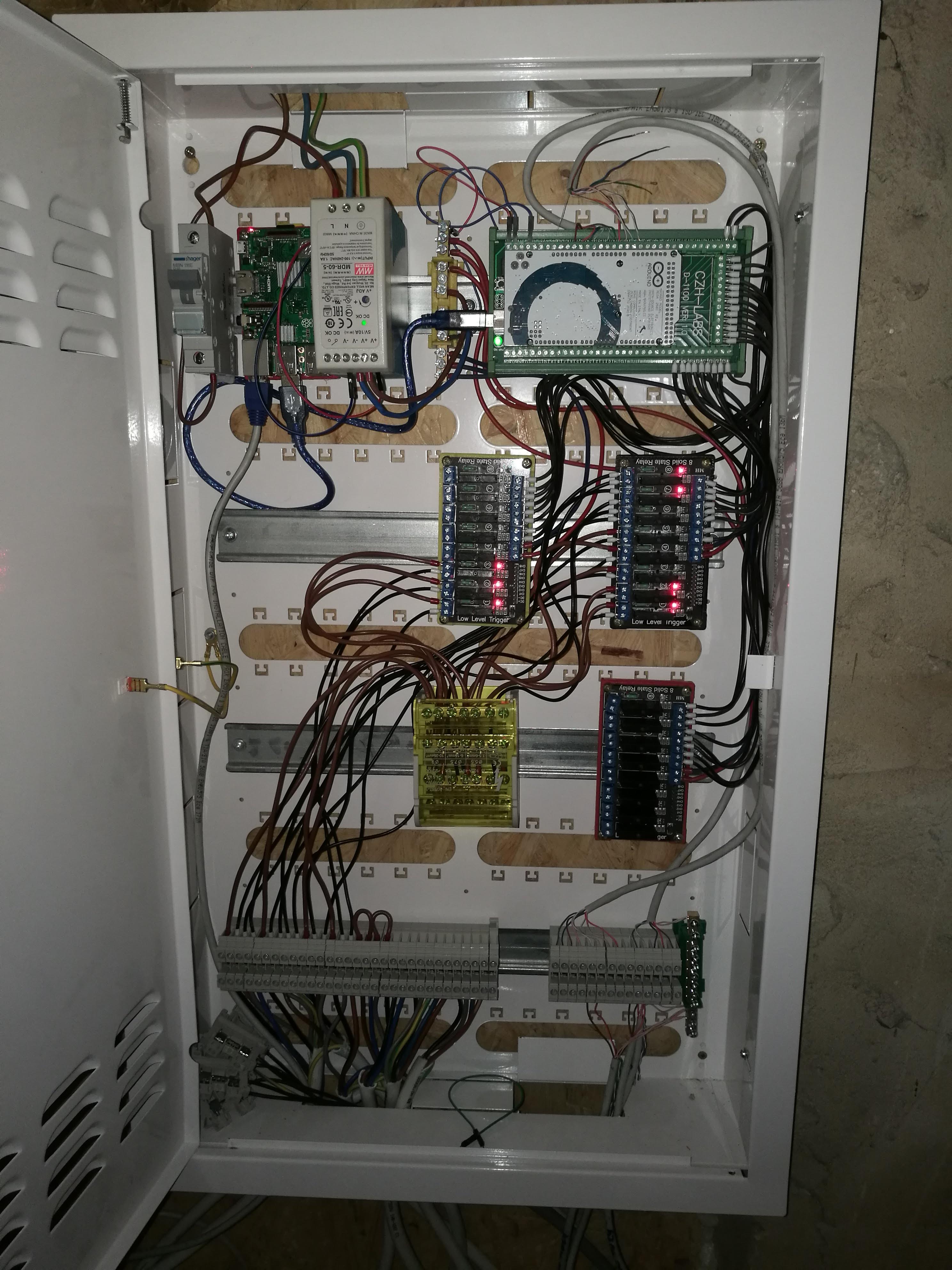

Nieśmiało pochwalę się jak mnie udało się to zorganizować. Instalacja na ocieplonym strychu. Obudowa z tej aukcji: Obudowa uniwersalna DIN 4/90 podtynk. AWO624PW (7570490331).

Switch stoi poza szafą, na podłodze, szkoda mi miejsca, żeby go pchać do środka.
Kable w lewej dolnej części są do przedłużenia, tak żeby nie zajmowały miejsca na szynie.
Raspberry mam na obudowie na szynę, z tej aukcji: Uchwyt DIN Raspberry PI2, PI3B, ulepszona wersja (7695668079), ale drugi raz kupiłbym stojącą wersję, żeby zajmowała mniej miejsca: Uchwyt na szynę DIN TS dla Raspberry Pi2/3/3B+ (7816039732)

Będę wdzięczny za ewentualne podpowiedzi co jeszcze mogę poprawić.
Jeśli macie dodatkowe pytania, też chętnie odpowiem, na ile będę umiał.

IMG 20190411 214832

Dodane : 26/04/2019 6:36 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


 Połączenie Malina z arduino wykorzystujesz mySensors ? Jaki serwer to wszystko nadzoruje ? Z tym montażem Maliny to nie żałuj że tak zrobiłeś , jak zamkniesz tą szafę i w lato na strychu zrobi się ponad 40 stopni to łatwiej dołożyć wiatrak z większym radiatorem 🙂 a przyda się raczej na bank.


Dodane : 26/04/2019 8:21 pm
(@wielkim)
Wpisów: 67
Kontrybutor Donator 2K19

Dodane przez: isom

 Połączenie Malina z arduino wykorzystujesz mySensors ? Jaki serwer to wszystko nadzoruje ? Z tym montażem Maliny to nie żałuj że tak zrobiłeś , jak zamkniesz tą szafę i w lato na strychu zrobi się ponad 40 stopni to łatwiej dołożyć wiatrak z większym radiatorem 🙂 a przyda się raczej na bank.

Tak mam mySensors, plus Domoticz. Właśnie boję się trochę upałów i dołożyłem dodatkowy czujnik temperatury w samej szafie.
Doradź proszę jakbyś montował wiatrak i jak duży.


Dodane : 26/04/2019 9:34 pm
(@wielkim)
Wpisów: 67
Kontrybutor Donator 2K19

Dodane przez: Krzysztofch

Ja jeszcze nie mam tego w zadnej szafie. Ale moj plan bedzie : tylnia scianka bedzie z plyty kartonowo gipsowej. Ladnie wszystko porozmieszczam dokupie korytka zeby pochowac przewody miedzy urzadzeniami i tak bedzie. To bedzie tymczasowe rozwiazanie. Poniewaz ciagle bede rozbudowywal latwo bedzie ponownie zmienic cos. Jak juz bede pewny ze jest ladnie i estetycznie , tylnia scianke zrobie porzadniej. Ale z doswiadczenia wiem ze czasem takie „prowizorki” dzialaja najdluzej.

Ten pomysl nie generuje fuzych kosztow a mozna to fajnie zrobic. Nie wykluczone ze pare tzeczy beda na szynach tez.

Do plyty kartonowogipsowej sie szybko montuje. Jest niepalna.



Wydaje mi się że regips to słaby pomysł, jeśli będziesz chciał coś przesunąć to będziesz musiał wymieniać płytę. Do testów swojego pająka przykręcałem do płyty ze spienionego PCV (miękkie tworzywo, dobrze przyjmuje wkręty), nie było to idealne rozwiązanie, ciągle coś przesuwałem. Szyna DIN wydaje mi się lepszą opcją.


Dodane : 26/04/2019 9:40 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wielkim gdyby to była moja szafa to na pewno odseparował bym malinę od dodatkowego źródła ciepła którym jest zasilacz , pewnie przeniósł bym samą malinę na najniższą szynę bo tam też są otwory w drzwiczkach , albo chociaż zamienił miejscami bezpiecznik z maliną . Co do chłodzenia to te dedykowane radiatorki zastąpił bym jednym większym i dał wentylator na drzwiczkach albo coś takiego  https://allegro.pl/oferta/aab-cooling-nb-cooler-1-ciche-chlodzenie-chipsetu-7490521342

tylko to trzeba dopasować i przykleić na klej termo-przewodzący


Dodane : 27/04/2019 10:56 am
