Sterowanie 6 przekaznikami po przez ESP wemos D1 (AFE firmware T1 "Mega) ( sterowanie 8 przekaznikami przez esp -tez mozna)

8 Wpisów
3 Użytkownicy
2 Reactions
1,178 Wyświetleń
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu


Na poczatku wielki uklon Adrianowi za stworzenie tego softu. Dziekuje  bardzo.

Juz po pierwszych probach, oto wynik akurat z domoticz-em po http narazie :

  • NIe dziala przekazywany stan przekaznika IDX z esp do domoticz . ALE to kwestia ,moze nie byla  jeszcze w sofcie.
  • Jako przekaznik dodalem gpio:

gpio3

Dlatego ze to jest jeden z ostatnich bezpiecznych gpio ktore mozna dodac jako przekaznik.

WADA-przy butowaniu na chwile sie wlaczy przekaznik. Najlepiej uzyc do sterowania swiatlem.Poniewaz gdy na chwilke po wlaczeniu zasilania sie ono wlaczy, nic sie nie stanie, niz w przypadku bardzo waznych urzadzen np brama, ktora moze ja otworzyc.

Przy wejsciu do konfiguracji przekaznik bedzie wlaczony.

gpio4

bardzo bezpieczne dla przekaznika

gpio5

bardzo bezpieczne dla przekaznika

gpio12

bardzo bezpieczne dla przekaznika

gpio13

bardzo bezpieczne dla przekaznika

dpio14

bardzo bezpieczne dla przekaznika

                      JAKO WYLACZNIKI

Tutaj jest pewna kwestia .Ja osobiscie wole jako wylaczniki bistabilne dlatego ze nie chcialbym w domu je wszystkie wymieniac.To glowny powod.

Isom jest zwolennikiem monostabilonych i tu przemawia na jego korzysc ze wiekszosc gpio bedzie wlasnie dzialac jako mono a bistabilne tylko nie ktore. Dlatego musimy sie zastanowic mocno jaki chcemy wlaczniki. I chyba bede sie musial pogodzic i tez wybrac mono zeby wszystkie byly takie same (wrrrrrr)

             WYLACZNIKI MONOSTABILNE

gpio 0

Zwierany z gnd

Musimy pamietac ze ten nie moze byc jako bistabilny poniewaz tez uzywam  go jako systemowy.Co prawda mozemy ustawic w konfiguracji jako tylko sterowanie przekaznikiem ale wtedy nie bedziemy mieli przycisku jako wejscie do konfiguracji.I najprawdopodobniej bedziemy mogli go uzyc jako bistabilny , narazie nie ryzykowalem takiego ustawienia jako bistabilny.gdybym zaryzykowal to wejscie do konfiguracji mial bym tyklo przez strone IP tego esp



gpio1

wlanczany z gnd

Musimy pamietac ze przy rozruchu esp na chwile bedzie na nim stan wysoki czili 3,3V , co moze spowodowac ze na sek uruchomi sie nam przekaznik.

gpio 9

Adrian polecam skasowanie go z softu.Powoduje problemy

przy laczeniu go z gnd na krotki czas do 5sek esp traci rownowage po dluzszym zlaczeniu  z gnd nie wstaje

gpio 10

mozemy go uzyc jako wlacznik mi na wemos D1 dzialal bez zarzutow

gpio 15

UWAGA  ten gpio nie zwieramy z gnd

Zwieramy go z 3,3V

Dziala

UWAGA po zaniku zasilania esp nie wystartuje jesli bedzie zlaczony do 3,3V

gpio 16

UWAGA .Zwieramy go z 3,3V, nie z gnd.

trzeba tez ten gpio dodatkowo podciagnac rezystorem 10kOm do gnd , inaczej bedzie sie zawieszal.

Nie reagowal czsami jak szybko zmienialem jego stan ,ale dziala stabilnie.

WSZYSTKIE BYLY USTAWIANE W KONFIGURACJI JAKO WYLACZ PO POWROCIE ZASILANIA.DZIALALY TEZ JAKO OSTATNI ZAPAMIETANY STAN



              JAKO WYLACZNIKI BISTABILNE

gpio

Chyba mozna po wylaczeniu w konfiguracji jako sterowanie systemowe.Nie probowalem.Ktos jak bedzie mial z tym doswiadczenia moze dodac komentaz

Ale nie bedziemy mogli wejsc z poziomu przycisku tylko przez strone IP

gpio 1

UWAGA nie wystartuje jak bedzie zwarty z gnd

Nie polecam jako bistabilny

gpio 9

Prosze o usuniecie jego z softu.PROBLEMY

gpio 10

Dziala jako bistabilny.

ALE gdy zostawimy w jakims stanie np wlaczony i esp sie rozlaczy i ktos zmieni wylacznikiem jego stan i ponownie wlacze esp to ten stan bedzie odwrotny.

Dziala ok z 3,3V

Lepiej jest jako monostabilny

gpio 15

dziala ok

gpio 16

Dziala ok z 3,3V

Pamietajmy o podciagnieciu jego do gng

I NA KONIEC

Brakuje jednego wlacznika do listwy 6 przekaznikowej

Proponowalem zrobic z wejscia analogowego .Adrian stwierdzil ze za bardzo kombinuje.

Isom ze chce wydusic z niego ostatnie soki.Nie chce mu tu czegos zarzucac, bo dzieki niemu ta stona zyje pelnia ducha.

Uff jakos mi sie  udalo z tym pomyslem,.

A wlasciwie to Tworcy firmware Adrianowi. Jeszcze raz dziekujemy.



Juz myslalem ze Adrian zrezygnuje z tego pomyslu ,Esp Easy nie dzialal mi tak dobrze jak AFE .Nie wiem jak tam to wszystko zkonfigurowac zeby stany wracaly po ponownym zasilaniu.

Moze cos zapomnialem dodac ,narazie wiecej do glowy mi nie przychodzi zeby to bardziej opisac.

dziekuje Krzysztof














































Dodane : 11/10/2020 9:38 pm
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu


Adrian dale nie mozna edytowac.

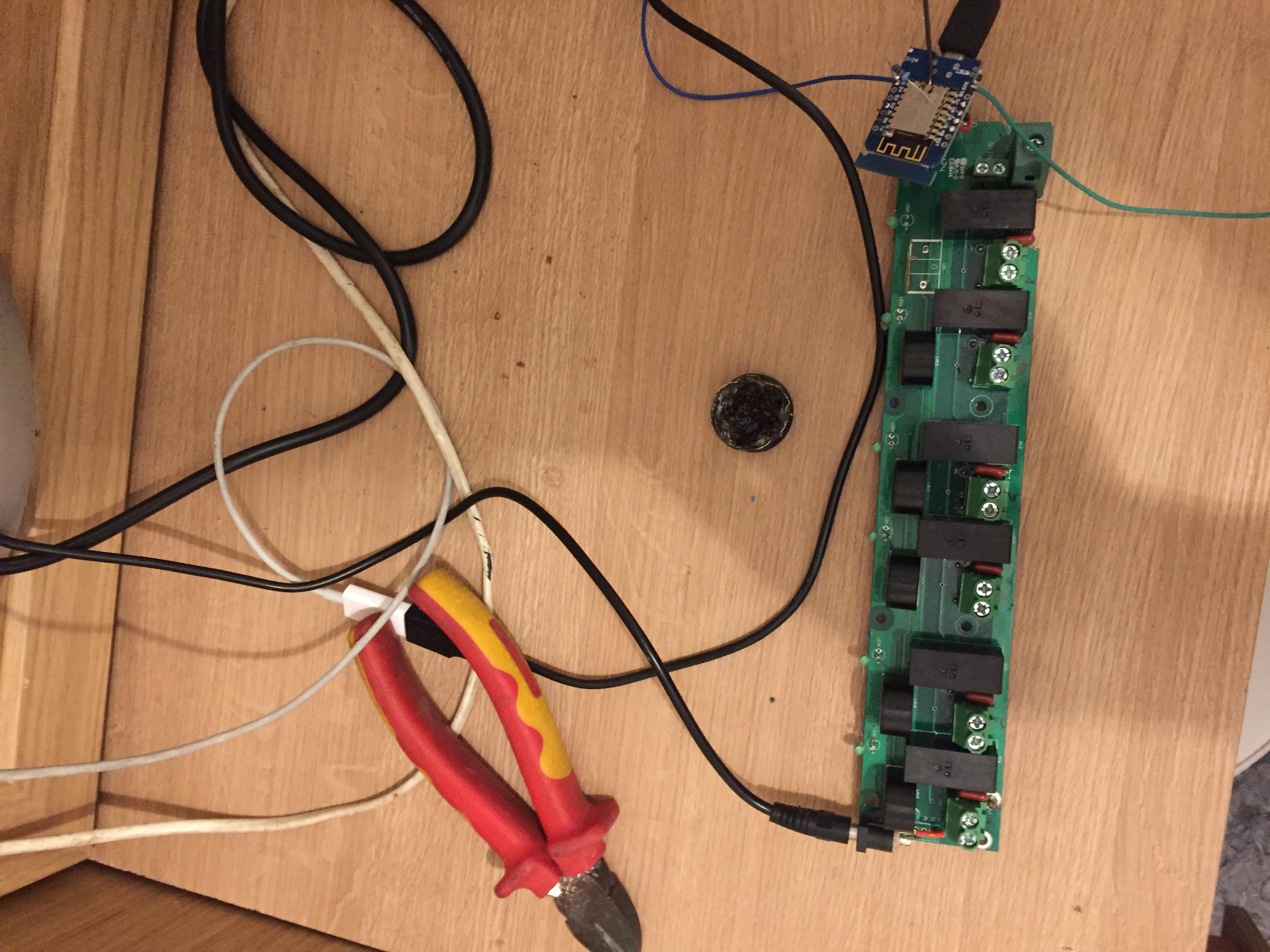

I oto moja listwa 6 przekaznikowa.



 2133D042 18F8 4165 9E55 EDC2CBED02A2

Dodane : 11/10/2020 9:42 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@krzysztofch to teraz do pełni szczęścia . Dodaj w domoticz Czujnik Napięcie V, podłącz jeden zacisk przycisku do 3V drugi do ADC i w blockly

IF Napięcie > 2V

SET przekaźnik 6 = On

ElseIf Napięcie < 2 V

SET przekaźnik 6 = Off

Gratuluje że się udało


Dodane : 11/10/2020 10:06 pm
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu


isom

zgadza sie masz racje.Tez tak mozna. ja osobiscie z racji ze mam tam cewki na wyjsciach z przekaznikow chce to wykorzystac do pomiaru pradu.Nie wiem jak to jeszce zrobic bo na wejscie analogowe podlanczalem jako pomiar napiecia ,ale mysle ze da sie to zrobic tylko juz nie dzis.

Masz jakis pomysl?

Cewka bedzie mi prawdopodobnie dawac jakies napiecie w zaleznosci od pradu plynacego na wyjsciu z przekaznika.Musze porobic doswiadczenia jakie da napiecie przy naprzyklad  2k watach .potem zbudowac dzielnik ograniczajacy do 3,3 voltow i to by bylo tyle z mojej teori..

Czy mam racje? bo nie jestem pewien


Dodane : 11/10/2020 10:20 pm
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


Dzięki @krzysztofch za podsumowanie

To tutaj co nie działa. Próbuje zrozumieć po HTTP nie idą aktualizacje do Domoticz zmian stanów przekaźników tak? Masz skonfigurowane połączenie do Domoticz  i wybraną odpowiednią wersję? Jeśli jest jakiś błąd to poprawię, ale nie jestem pewien czy dobrze rozumiem

Dodane przez: @krzysztofch
  • NIe dziala przekazywany stan przekaznika IDX z esp do domoticz . ALE to kwestia ,moze nie byla  jeszcze w sofcie.
  • Jako przekaznik dodalem gpio:




Dodane : 11/10/2020 10:35 pm
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu


@adrian

Ok dziala wszystko wysmienicie.

To ze zmeczenia.wczoraj do 4 tej i troche zmeczony i nie wyspany .Dzis chcialem to jeszce wyprobowac,  i w esp w konfiguracji nie wpisalem danych swojego domoticza .Jeszce nie dokonczylem czytac do konca twoj komentarz od razu sobie to uzmyslowilem








Dodane : 11/10/2020 10:54 pm
adrian reacted
adrian
(@adrian)
Wpisów: 4035
Szefu Admin Zasłużony dla Forum, Patron Strony


@krzysztofch może w swoich mega układach zobaczysz czy wersja AFE T4 z ekspanderem nie sprawi Ci się lepiej niż wykorzystywanie wszystkich GPIO ESP?




Dodane : 23/12/2020 10:43 am
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu


@adrian witaj Adrianie. Ostatnio troche sie zapracowalem a teraz przygotowania do wigilli. Postaram sie miedzy swietami wyprobowac twoj soft. Plytki z przekaznikami mam prawie gotowe wiec napewno wyptobuje. Pozdrawiam cie wesolych swiat, duzo zdrowia, spelnienia marzen zycze tobie i wszystkim uzytkownikom tego forum smartnydom.

🎄


Dodane : 24/12/2020 11:09 am
adrian reacted
