Sterowanie sonofem ,zaworem kulowym z aliexpes za okolo 60 zl.

8 Wpisów
3 Użytkownicy
1 Reactions
4,376 Wyświetleń
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu

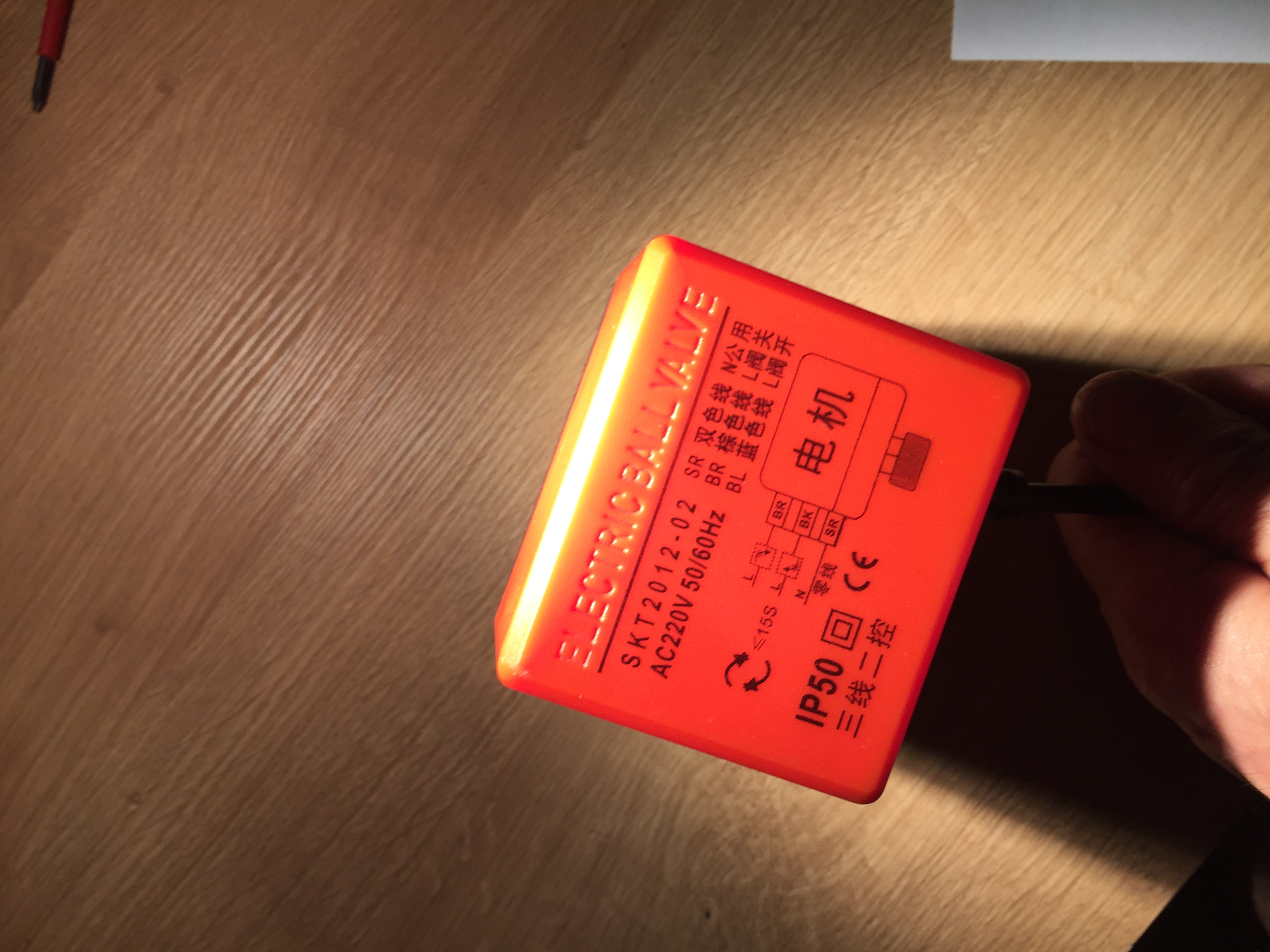

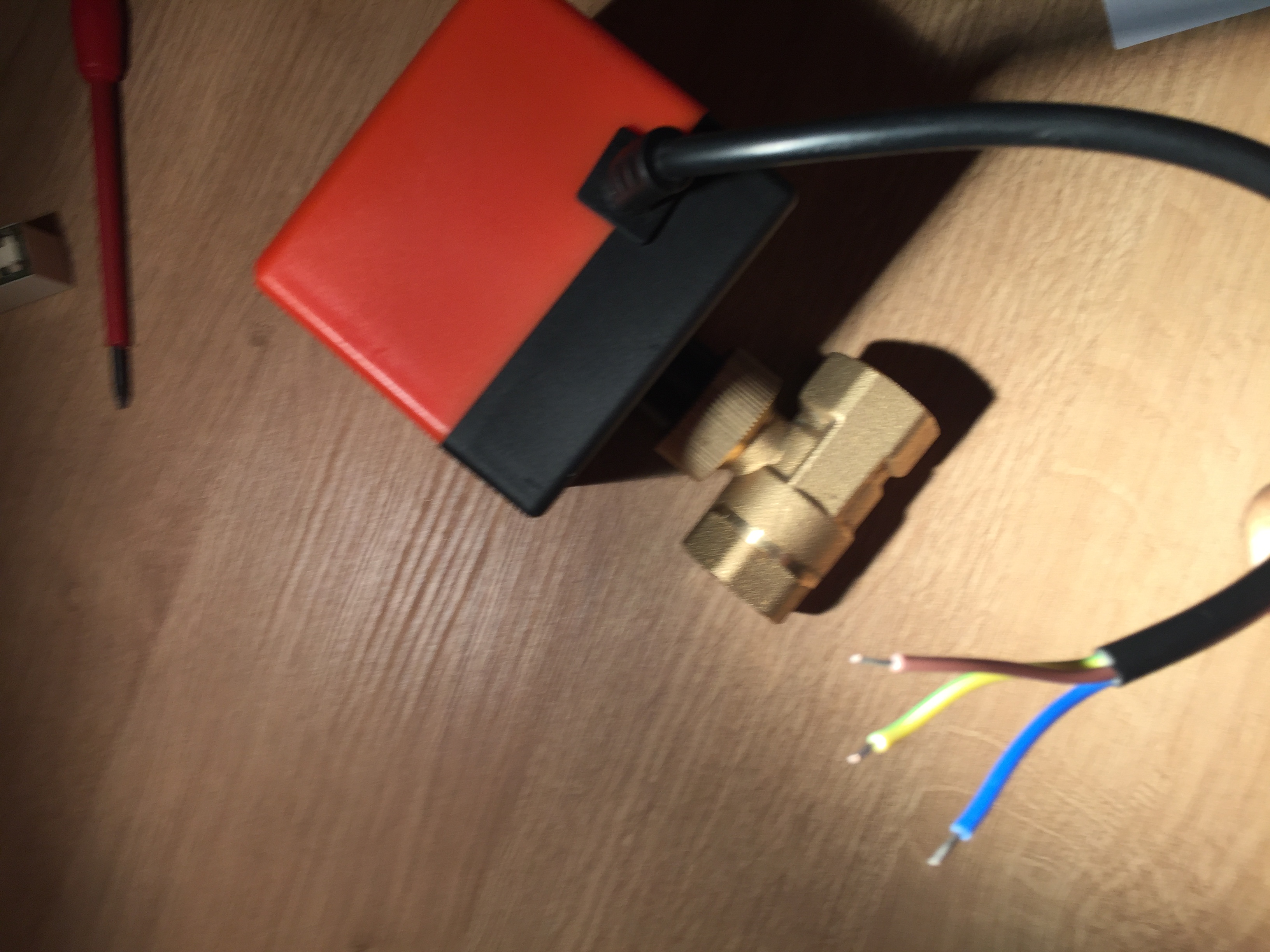

Doszedl do mnie zawor kulowy za okolo 60 zl. Ten zawor ma trzy kabelki. Zolto-zielony jako neutralny. Brazowy gdy podlacze faze to on mi sie zamknie po okolo 8 sek i sie rozlaczy. Niebieski jak podlacze faze to on mi sie otworzy po okolo 8sek i sie rozlaczy. Nie ma problemu gdy faza jest na ktoryms kabelku niebieskim czy brozowym bo tem zawor ma wbudowany wylacznik i po okolo 8 sekundach sie wylaczy gdy osiagnie odpowiedni stan , zamkniety lub otwarty.

Zawor ktory nabylem ma podlaczenia pol calowe , ale mozna zamowic tez 3/4

D7BAC6DF 7C87 47CE B150 E0FF4AFC41DF
23435E3B D4DA 4448 BE6B D7D0B3C422B4

Dodane : 10/05/2018 12:12 am
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu

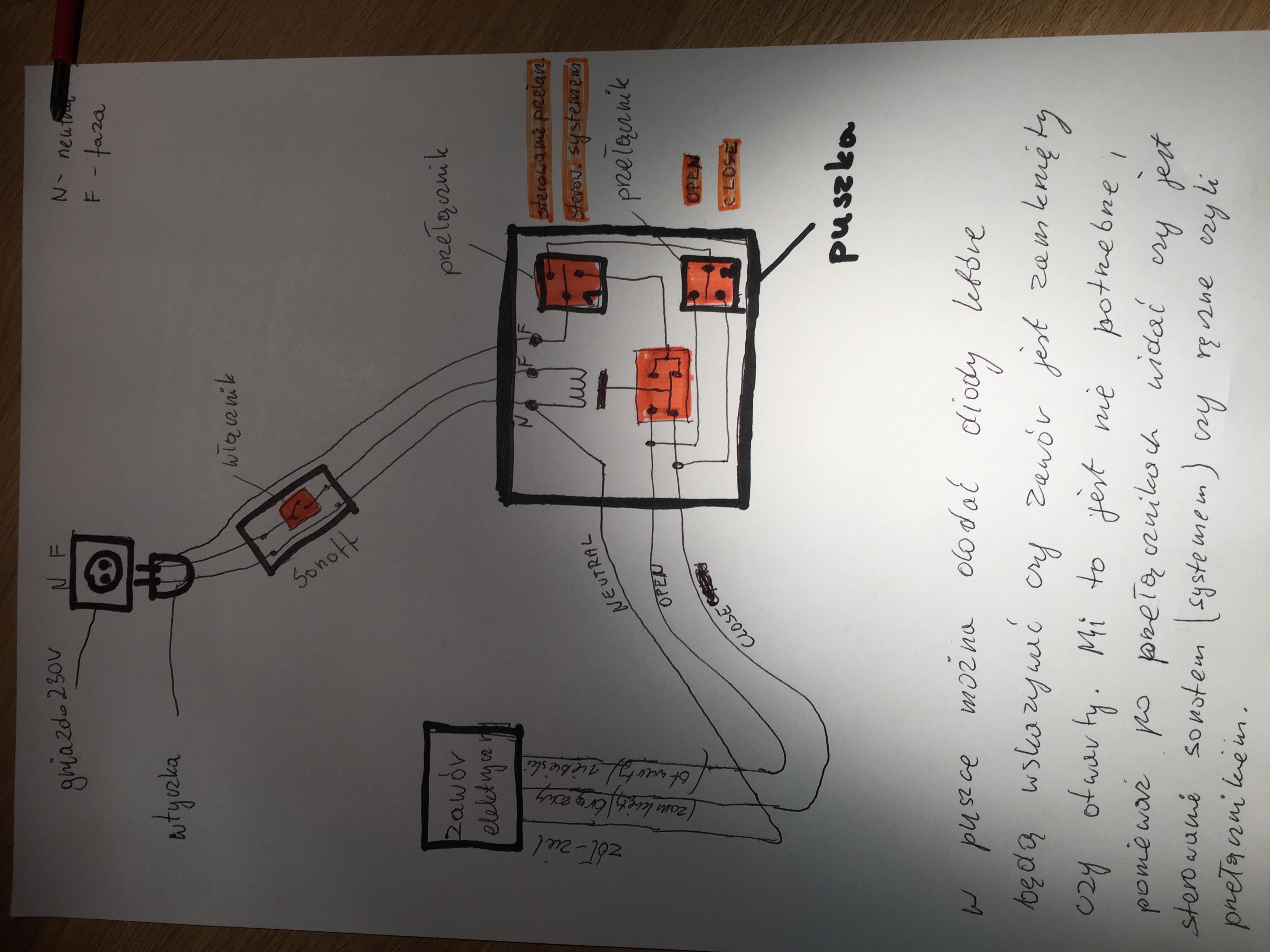

Jeszcze tego nie testowalem ale narysowalem schemat jak podlaczyc go do sonofa i nim sterowac. Jak zakupie puszke i przelaczniki dodam jak zostalo to zrobione.

Chcialem jeszcze dodac jak dziala ten zawor kulowy. Jest tam silniczek na 230v ktory obraca zaworem.Ten silniczek obraca sie tylko w jedna strone. Gdy podlaczymy faze do brazowego koloru , bedzie sie on obracal , az osiagnie stan zamkniety i wbydowany wylacznik , ten silniczek wylaczy w stanie zamknietym. Gdy chcemy go otworzyc , podlanczamy faze na kolor niebieski , co spowoduje ,ze silniczek zacznie otwierac zawor , az uzyska stan otwarty i wbudowany wylacznik wylaczy ten silniczek w pozycji pelne otwarcie. Otwarczie i zamkniecie zawory trwa okolo 8 sekund.

Do tego zaworu chce uzyc osobnego  gniazda 230v specjalnie dla niego.

Sonoff basic posiada jedno polaczenie ktore sie nie rozlancza [uzyje Neutral] a drugie rozlancza[uzyje  faze] . Dziala tak jak wlacznik. Do tego planuje dodac puszke gdzie w razie gdy sonoff zawiedzie bede mogl zaworem  sterowac  osobnym przelacznikiem.

Zasada tej puszki jest prosta. Przelacznik nr1 przelancza faze na maly przekaznik [sterowanie systemem] albo na sterowanie za pomoca przelacznika nr 2 na tej puszce. [ wrasie gdyby sonoff sie uszkodzil].



Gdy przelacznik nr 1 bedzie w pozycji sterowanie systemem , to gdy sonoff da mi faze na przekaznik, cewka przyciagnie zworki I zalaczy zawor na open. Gdy sonoff bedzie wylaczony to zawor sie zamknie.

Wersja druga gdy sonoff zawiedzie.

W puszce przelanczam przelacznik Nr 1 na sterowanie przelacznikiem 2. Wtedy sonoff nie bierze udzialu tylko ten przelacznik nr 2. I moge go przelaczyc na otwarty lub zamkniety.

Moge w tej puszce dodac diody ktore by wzkazywaly czy zawor jest zamkniety vzy otwarty. Ale to zbedne dla mnie jest. Najprostrze rozwiazania sa najlepsze.

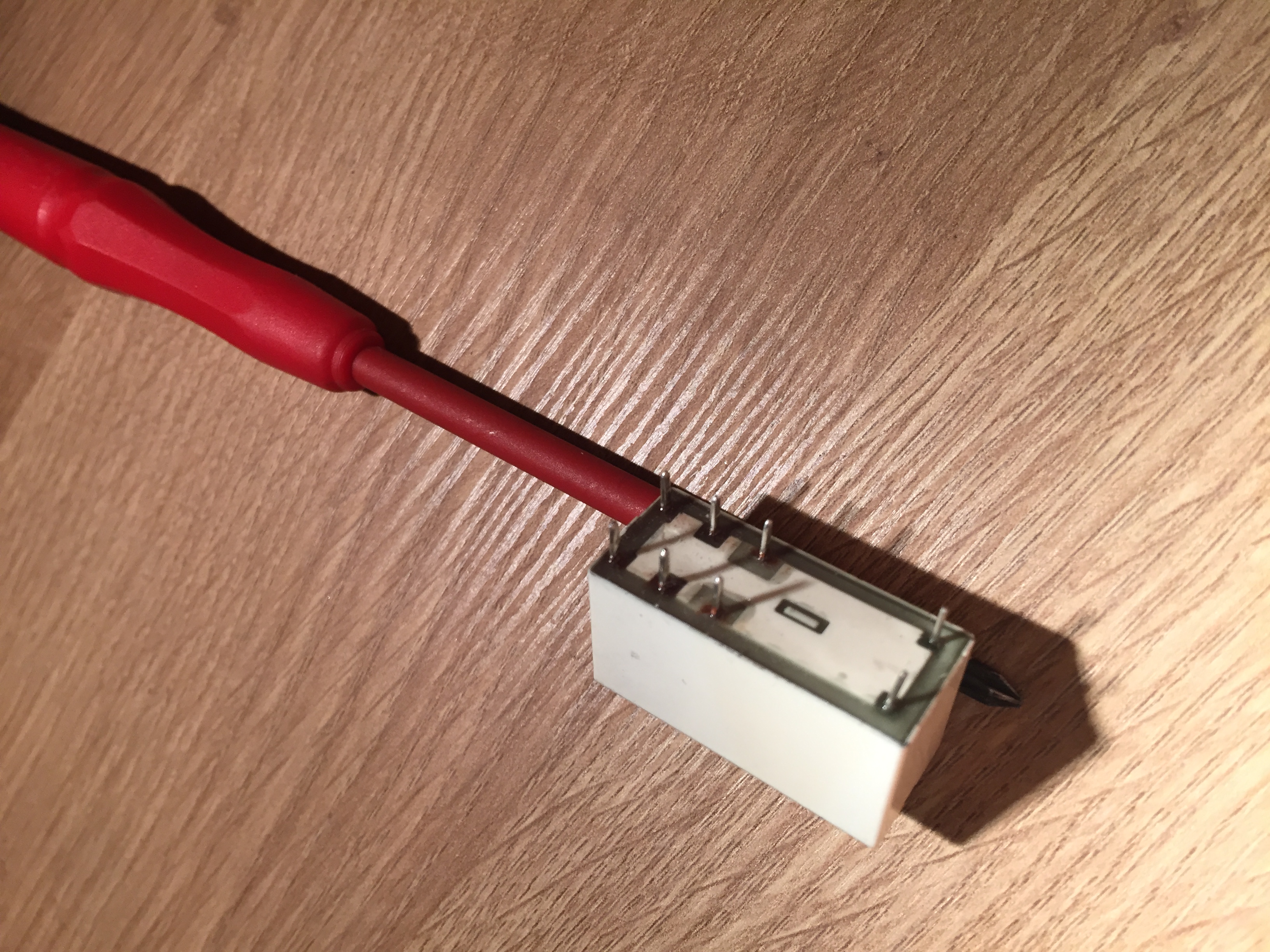

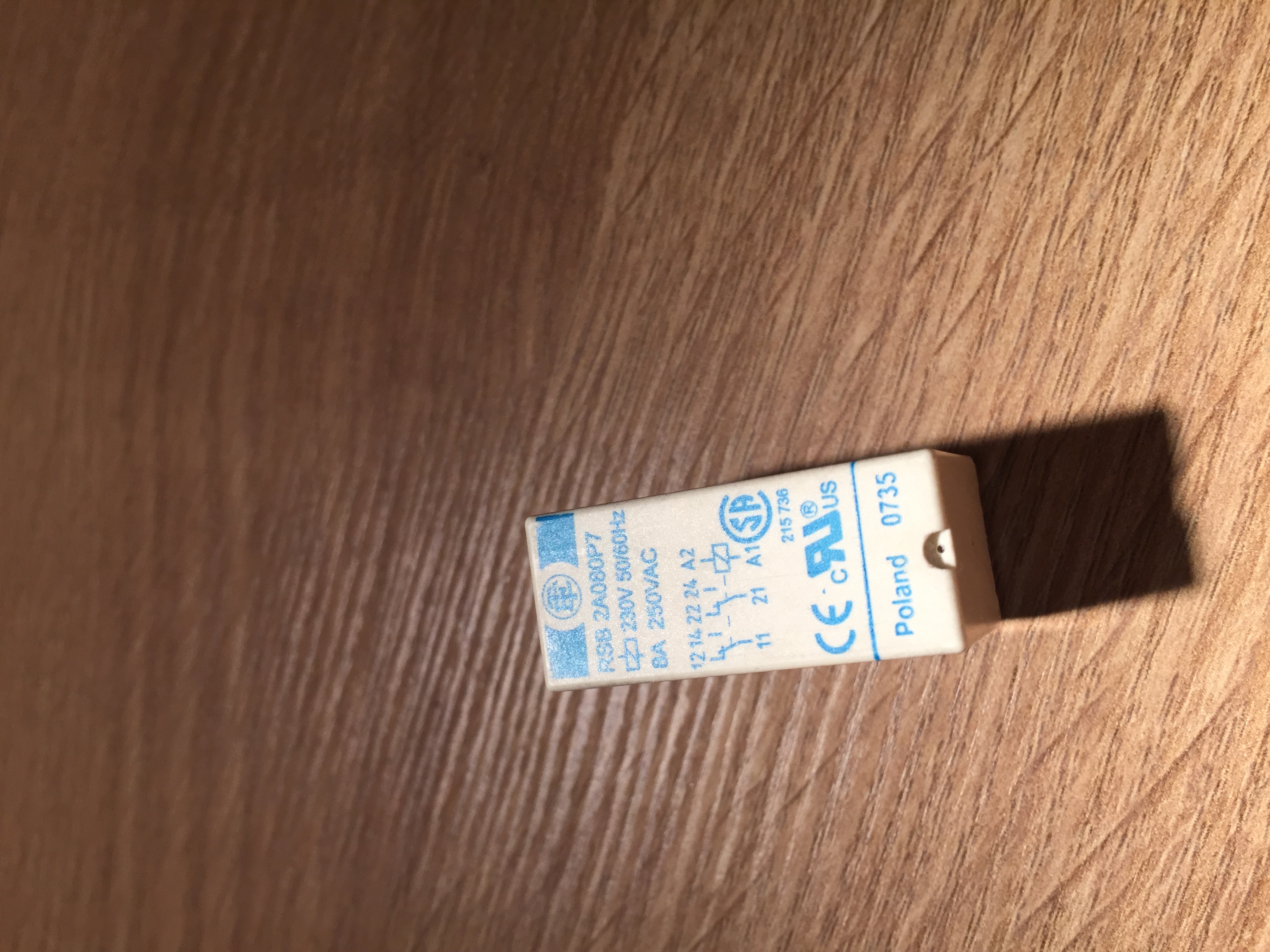

Wlejam schemat i zdiecie malego przekaznika.

E75D4FD3 D6B9 41F8 87FC 9DD40EA03527
F9057EA9 B4FA 40E1 A1E0 29AF46F21AF4
8794218E 8599 4231 AFF1 D3A9DFB8F7AA

Dodane : 10/05/2018 12:49 am
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu


Co moge tym sterowac? Gdy mam centralne ogrzewanie i do centralnego mam podlaczony bojler na ciepla wode przez wezownice. . Nie chcialbym gdy w centralnym ogrzewaniu w nocy spadnie mi temperatura i i bedzie zabierac cieplo z bojlera. Wtedy gdy woda w centralnym spadnie ponizej temperatury w bojlerze zawor sie zamknie.


Dodane : 10/05/2018 1:04 am
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Bardzo ciekawe podejście , pamiętaj tylko , że stosujesz przekaźnik o obciążalności styków 2A a to wcale nie jest zbyt dużo , szczególnie gdy mamy do czynienia z odbiornikiem indukcyjnym jakim jest cewka twojego zaworu.

Ja dla spokojności dał bym przekaxnik o 8A obciążalności i spał spokojnie 🙂

Ale sam pomysł ok

Zamiast ledów informujących o stanie przekaźnika wykorzystaj domoticza i dodaj wejście które ten stan będzie odzwierciedlało .




Dodane : 10/05/2018 11:31 am
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu

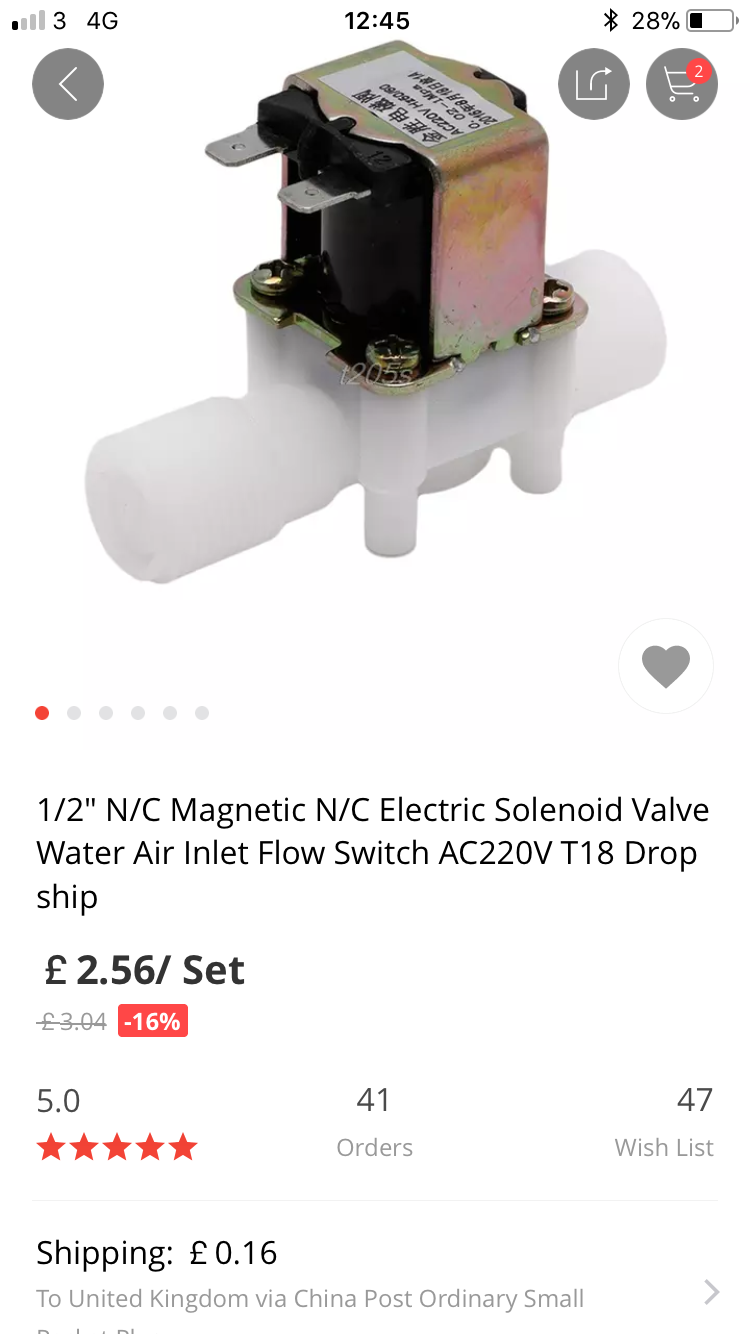

Ten akurat przekaznik jest  jaki mnialem, jest na 8A. Mozna uzyc jakikolwiek odpowiedni. Motor w zaworze nie bierze duzo pradu poniewaz tam jest zastosowana przekladnia. Jak kiedys zmierze to podam prad. Mysle ze mniej niz zwykla stara zarowka. Chodzilo mi w tym rozwiazaniu zeby zawor nie pobieral pradu podczes podczymania cewki jak to ma miejsce w zaworach c jedna cewka. Ale w niektorych miejscach nie bede mogl uzys takiego zaworu bo np musi byc NO lub NC , to wtedy mozna uzyc cos takiego.

6AC48BDD 3455 4680 B4A9 44AE389D150C
i wlasnie bedzie to gralo z domoticzem tak jak mowisz

Dodane : 10/05/2018 12:45 pm
isom
 isom
(@isom)
Wpisów: 5178
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


  Krzysztofch Kolego bardzo cię proszę używaj nazwy domoticz a nie demoticz 🙂 to taki szczegół ale ludzie mogą mysleć że są dwa różne tego typu serwery obsługujące naszą automatykę domową .

Będę wdzięczny jak sobie to przyswoisz 🙂

Pozdrawiam


Dodane : 10/05/2018 8:40 pm
adrian reacted
(@krzysztofch)
Wpisów: 489
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu


Sorki kolego. Ten blad jeszcze popelniam poniewaz kiedy pierwszy raz trafilem na trop domoticza caly czas myslalem ze nazwa brzmi demoticz. I to jest jeszcze moje przyzwyczajenie. Ale staram sie uzywac  nazwy domoticz i wiem o tym. Ale czasami sie jeszcze zdarza najwidoczniej.


Dodane : 10/05/2018 10:20 pm
(@bart85)
Wpisów: 1
Świeżak


Witam wszystkich, proszę o pomoc, potrzebuję takiego elektrozaworu (koniecznie) kulowego do spuszczania wody. Zamysł jest taki aby raz w tygodniu elektrozawór samoczynnie otworzył się, a po upływie ok. 13 minut zamknął. Czy da się tak wysterować przy pomocy sonofa? Mam tylko doświadczenie z elektrozaworem z cewką którym steruje przy pomocy zwykłego programatora który o zadanej godzinie podaje napięcie (elektrozawór otwiera się) a po 13 minutach odcina je (zamykając przepływ). Jednak przy kulowym musiałbym chyba podłączyć go pod dwa programatory, jeden do otwierania a drugi do zamykania po 13min. Tylko co jeśli przypadkiem oba programatory podadzą napięcie jednocześnie?


Dodane : 24/09/2023 6:12 pm
