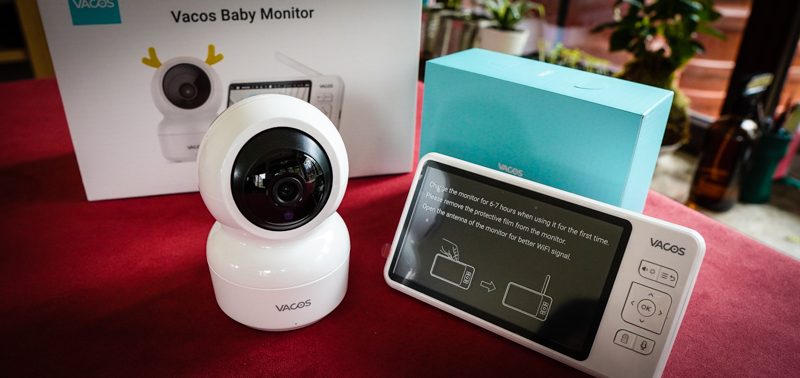

Kamera do monitoringu z 5″ LCD

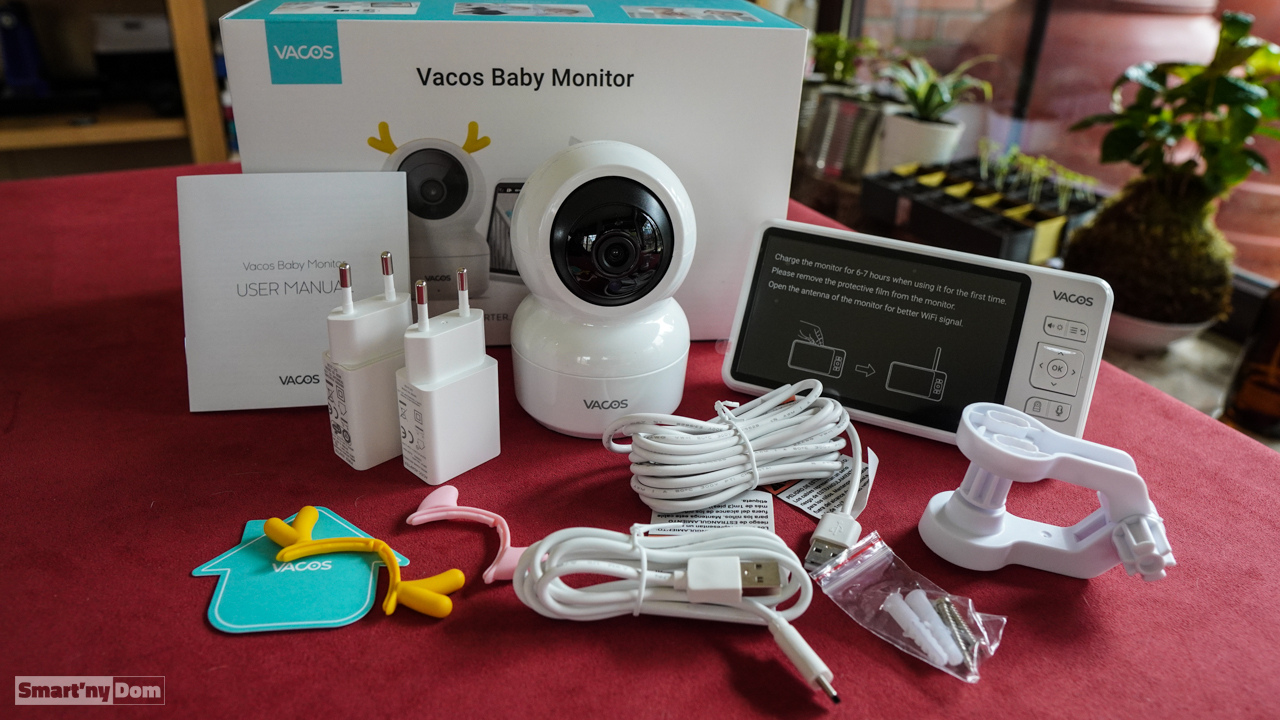

Vacos Baby Monitor to bezprzewodowa kamera oraz 5-calowy ekran z przeznaczeniem do ciągłego monitoringu naszej pociechy, kiedy ona, w teorii powinna spać, a my zajmujemy się innymi obowiązkami. Ale oczywiście to tylko jedno z przykładowych zastosowań.

Kamera dzięki obrotowemu mechanizmowi ma szeroki zakres monitorowania pomieszczenia. W zasadzie możemy monitorować pomieszczenie w 360 stopniach w płaszczyźnie poziomej, a w płaszczyźnie góra – dół, w zakresie 55 stopni. Dodatkowo mamy funkcję dwukrotnego cyfrowego powiększenia obrazu.

Obiektyw ma 75-stopniowy kąt widzenia. Nie jest to szeroki kąt, ale dzięki funkcji obracania obiektywu kamery, nie jest to  specjalnie istotne, bo możemy podejrzeć prawie każdy zakątek pomieszczenia. Kamery z szerokokątnym obiektywem wprowadzają zniekształcenie obrazu, więc w przypadku tego obiektywu jest to wyeliminowane i otrzymujemy naturalnie wyglądające wideo.

Wideo przechwytywane jest w rozdzielczości 1280×720 pikseli. Nie jest to wysoka rozdzielczość, natomiast w tej konstrukcji nie ma potrzeby wyższej rozdzielczości, gdyż obraz przechwytywany z kamery jest bezprzewodowo przesyłany do pięcio-calowego ekranu LCD o podobnej rozdzielczości. Monitor LCD stanowi integralny komponent zestawu.



Kamera ma wbudowaną diodę IR, która daje możliwość przechwytywania obrazu przy całkowitym braku oświetlenia. Zakres widoczności przy oświetleniu diodą IR LED to około 5 metrów.

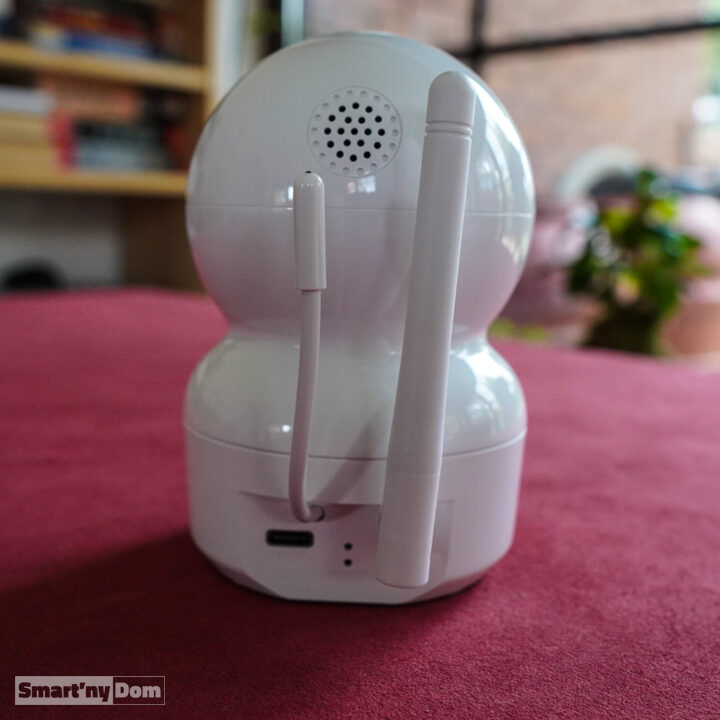

W kamerę oraz ekran LCD wbudowany jest mikrofon oraz głośnik, a to umożliwia dwukierunkowe przesyłanie dźwięku między nimi.

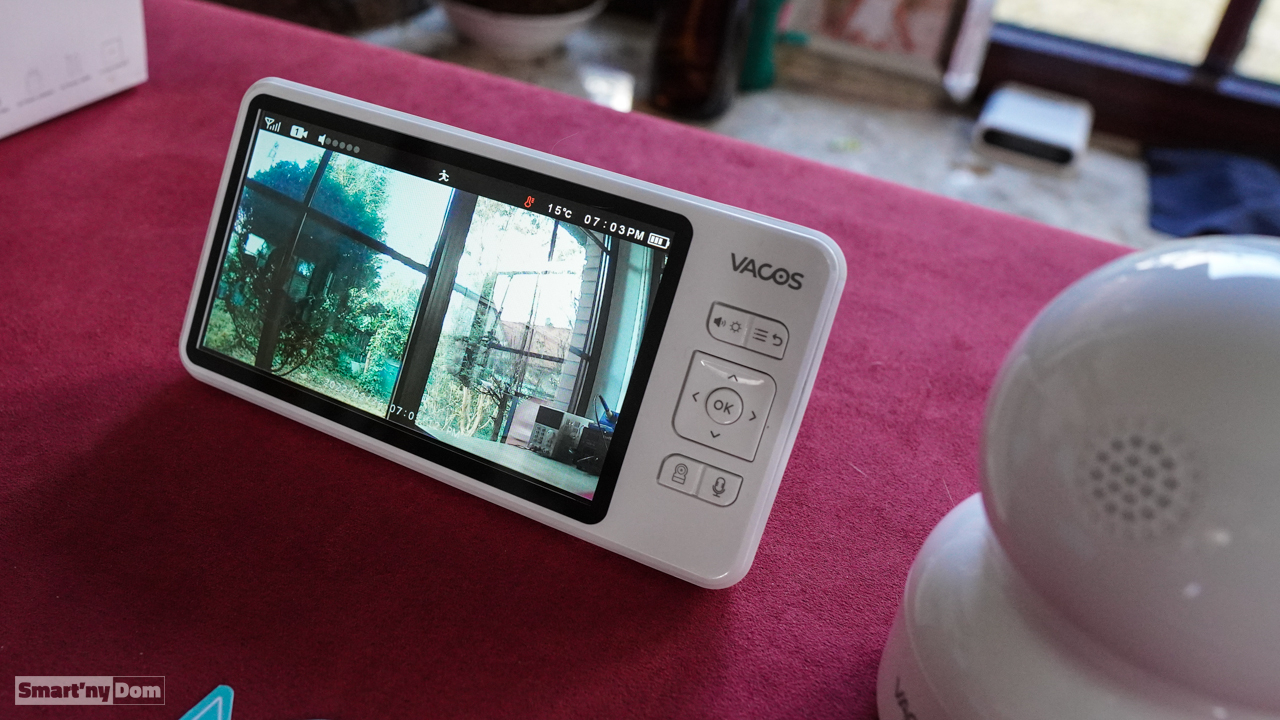

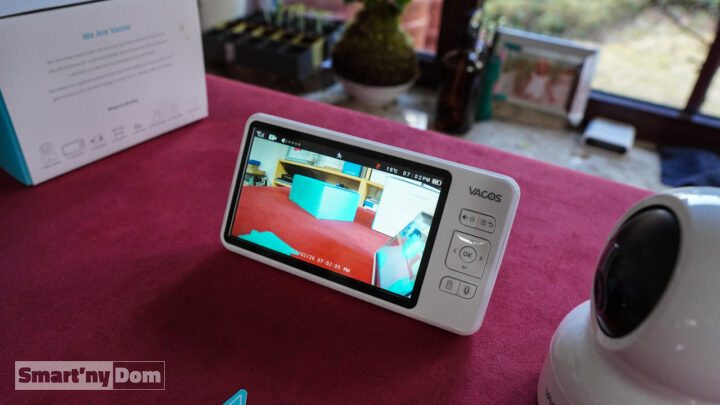

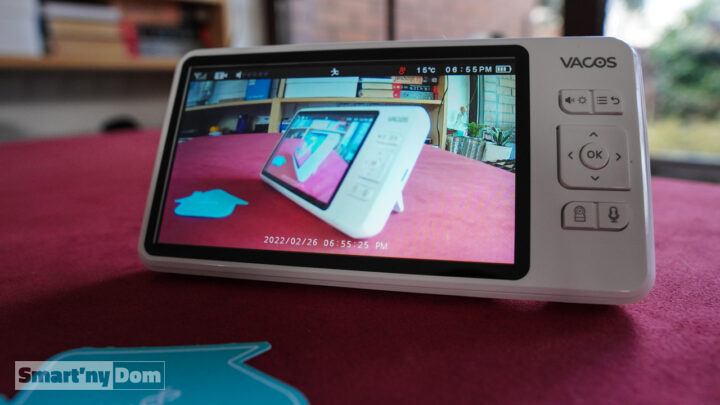

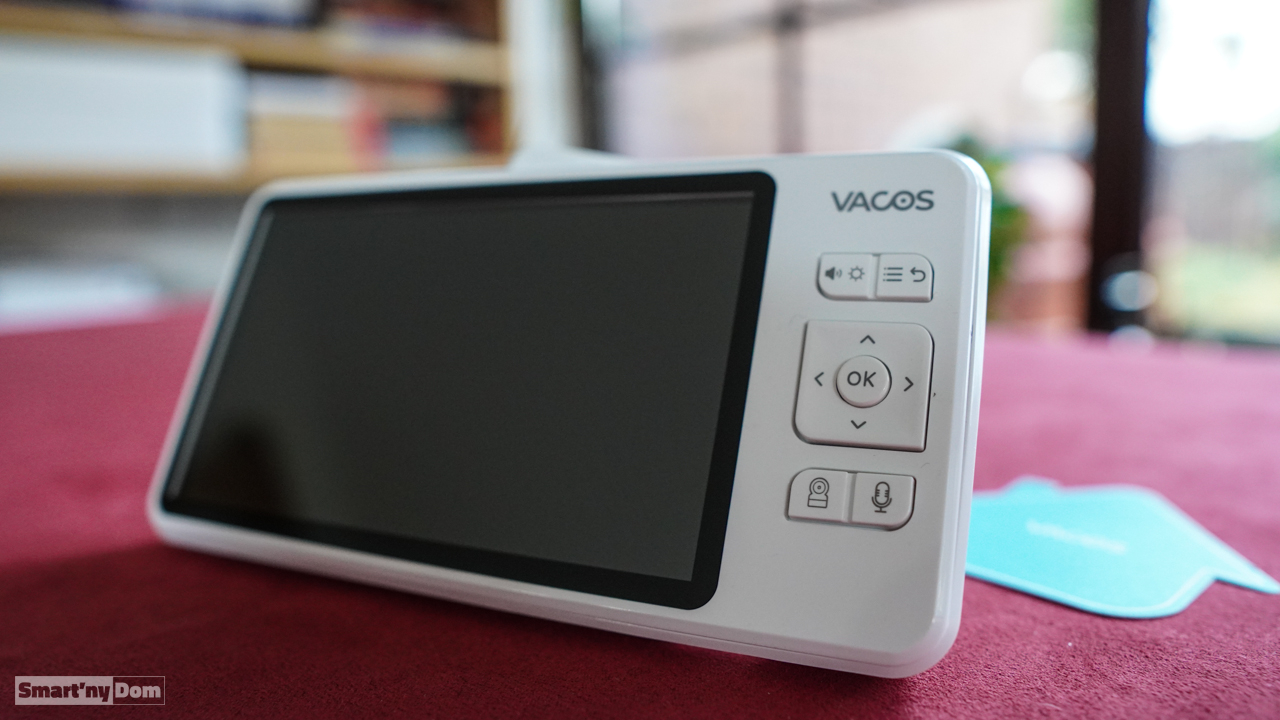

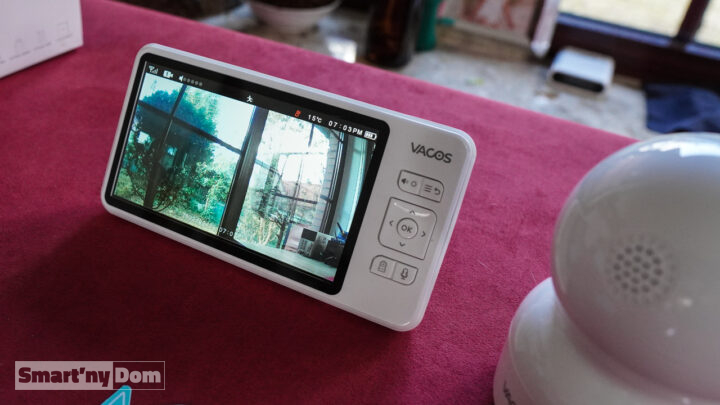

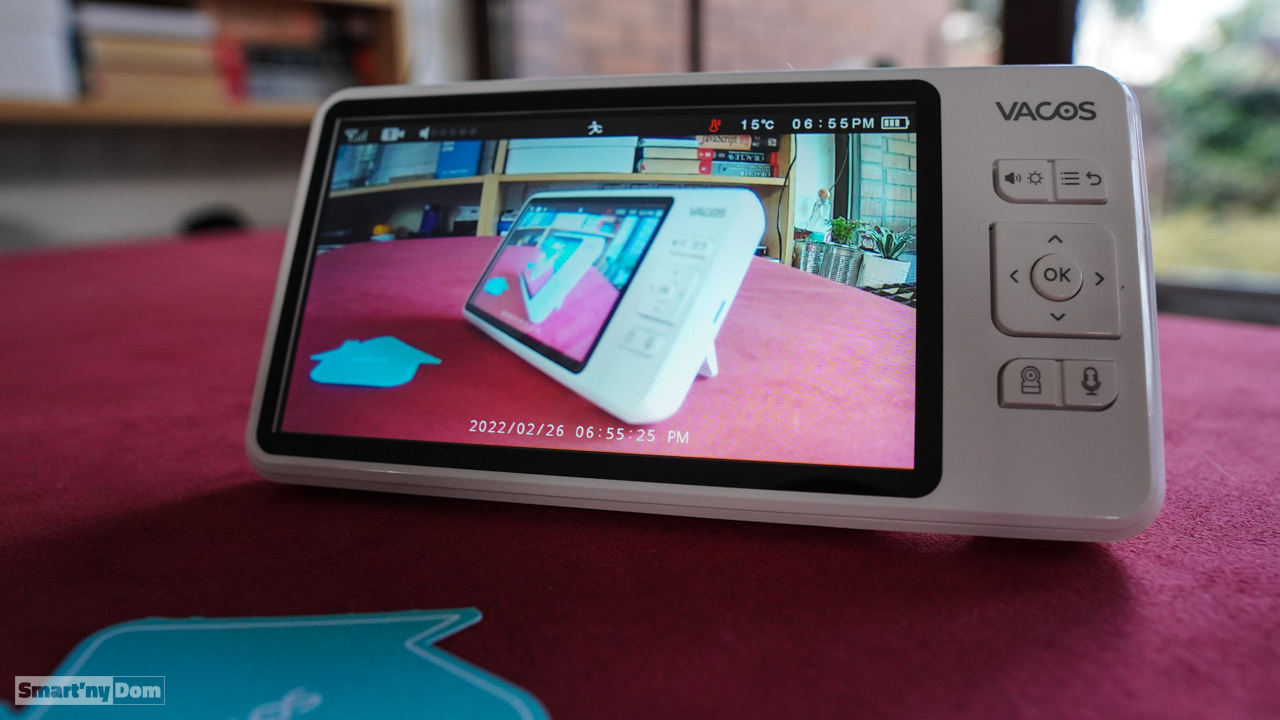

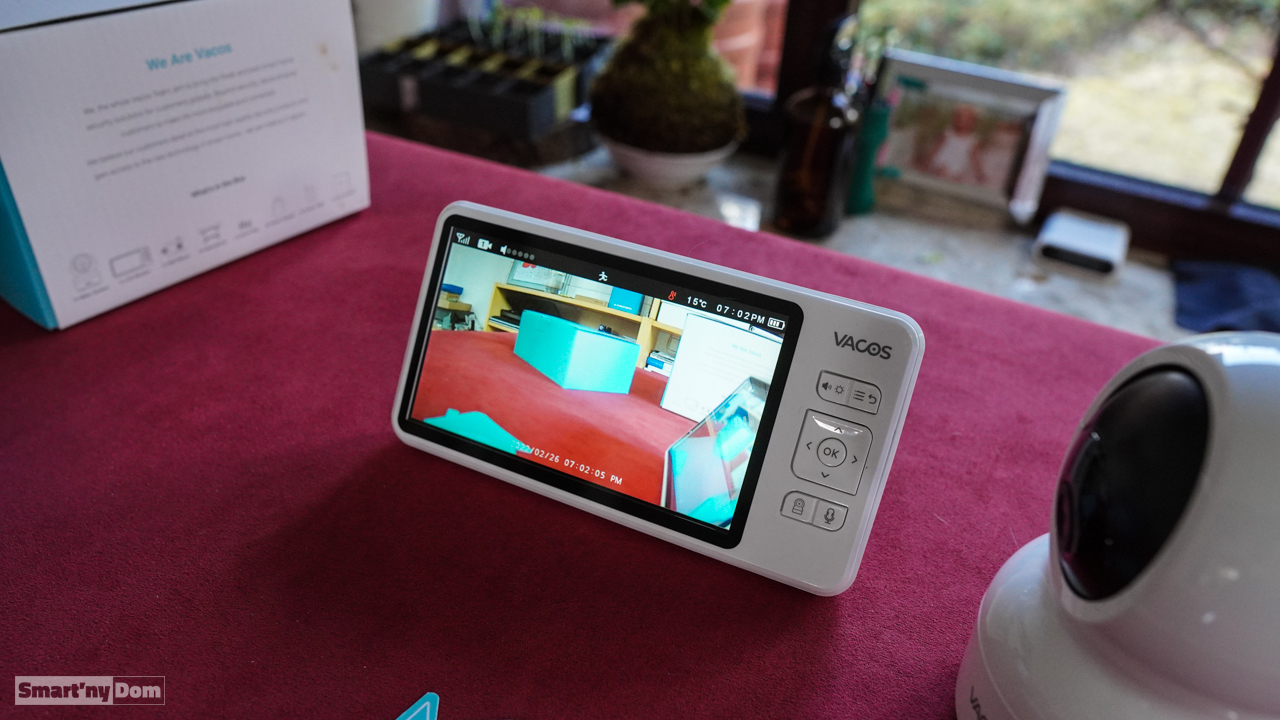

Ekran LCD umożliwia podgląd obrazu z kamery w czasie rzeczywistym oraz sterowanie i konfigurację zestawu. Interfejs użytkownika jest stosunkowo prosty w obsłudze. Natomiast, gdyby ekran posiadał funkcję ekranu dotykowego to ergonomia korzystania byłaby jeszcze wyższa. Sterowanie odbywa się za pomocą kilku przycisków umieszczonych po prawej stronie ekranu.



Do panelu LCD można podłączyć do 4 kamer Vacos Baby Monitor i dzięki temu monitorować równocześnie kilka pomieszczeń.

Transmisja obrazu jest szyfrowana i realizowana  bezprzewodowo w paśmie 2.4GHz, które jest tym samym pasmem pracy,  co typowe sieci WiFi.  Należy jednak zwrócić uwagę, że kamera + monitor wykorzystuje standard transmisji danych FHSS, który różni się od typowego WiFi. Ma to swoje plusy i minusy:

Plusy to:

• łatwość instalacji całości:
  • nie ma potrzeby posiadania własnej sieci WiFi
  • nie jest wymagana dodatkowa aplikacja, na przykład na smartfonie
• ciut większy zasięg pracy bezprzewodowej
• zwiększone bezpieczeństwo i prywatność:
  • transmisja obrazu jest bezpieczniejsza, gdyż nie ma możliwości (przynajmniej w teorii) podejrzenia obrazu przez sieć WiFi, czy Internet

Minusy

• brak możliwości podejrzenia obrazu przez smartfon w sieci WiFi oraz z dowolnego miejsca na Ziemi przez Internet
• brak możliwości integracji urządzenia z systemem do automatyki
• mniejsza prędkość transmisji danych, przez co rozdzielczość obrazu jest mniejsza, niż mogłaby być w przypadku WiFi

Wspomniany zasięg bezprzewodowy FHSS jest większy niż zasięg sieci WiFi. W teorii do 300 metrów w linii prostej w terenie niezabudowanym. W pomieszczeniach zasięg oczywiście jest mniejszy i zależy od konstrukcji budynku, grubości oraz rodzaju materiału, z którego wykonane są ściany. Mimo, że zakres sieci WiFi jest mniejszy, bo między 200-250 metrów w linii prostej dla niezabudowanego terenu, to w sieciach WiFi mamy możliwość wykorzystania tak zwanych repeater’ów, które mogą zwiększyć zakres sieci WiFi.  Z repeater’ami możemy osiągnąć odległości transmisji bezprzewodowej, które będą zdecydowanie większe, niż w przypadku FHSS, gdzie repeater’y nie są dostępne (przynajmniej dla tego produktu)

Funkcje zestawu

Detekcja ruchu oraz hałasów

Głównym zadaniem kamer jest oczywiście monitoring otoczenia. Kamera Vacos Baby Monitor posiada funkcję wykrywania ruchu za pomocą algorytmu detekcji ruchu oraz hałasów.

O zdarzeniach tego typu jesteśmy informowani w czasie rzeczywistym na ekranie LCD oraz dźwiękowo. Obraz i dźwięk z kamery są wtedy nagrywane i w dowolnym momencie mamy możliwość ich odtworzenia.

Czułość wykrywania poziomów hałasów można dostosować ręcznie, tak aby uzyskać znacznie dokładniejsze informacje o wykrytych zdarzeniach.

W konfiguracji możemy:

• włączyć i wyłączyć detekcję ruchów

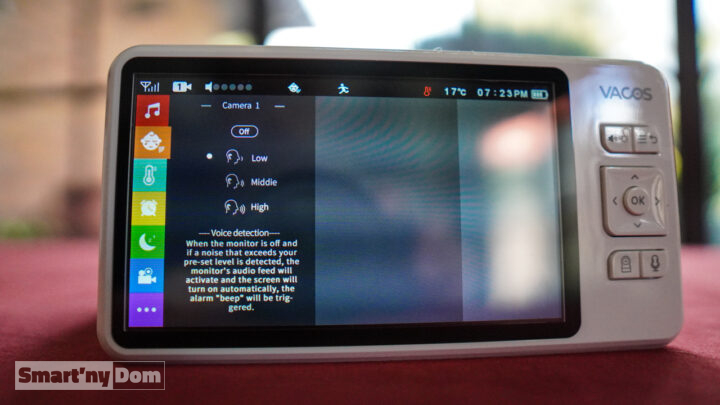

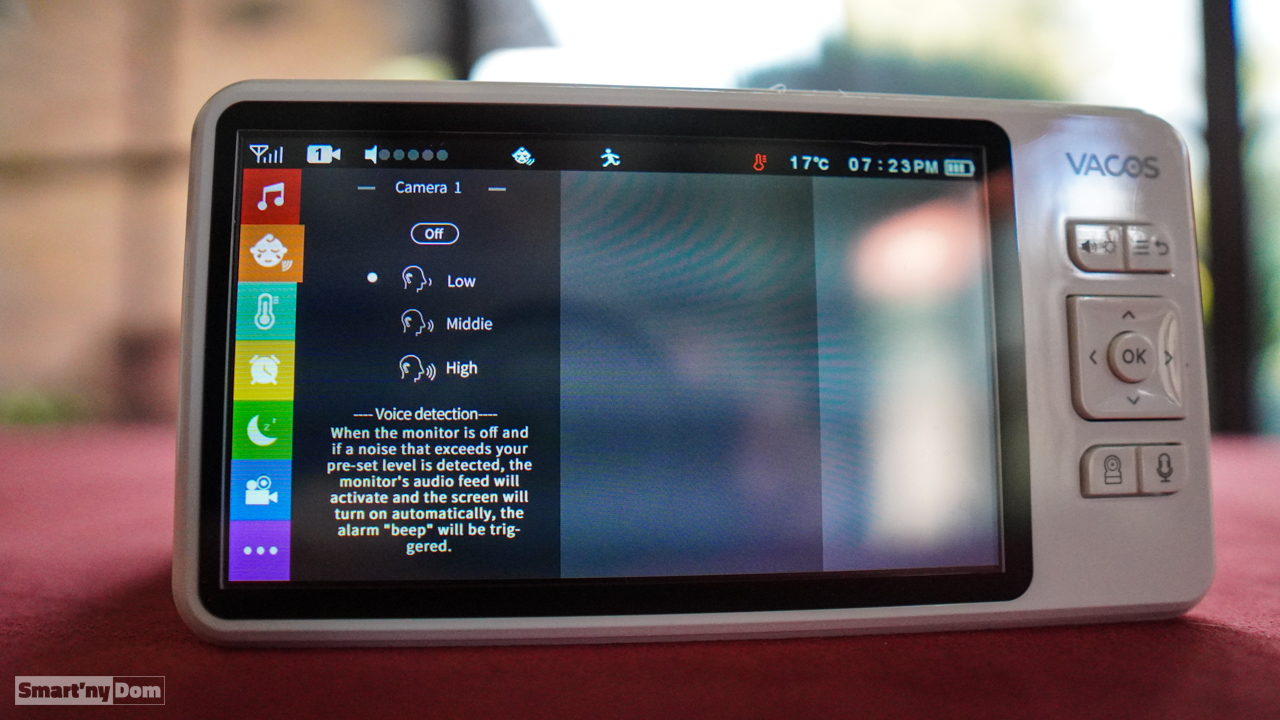

• wybrać jeden z trzech poziomów czułości detekcji dźwięków

Rejestrowanie zdarzeń

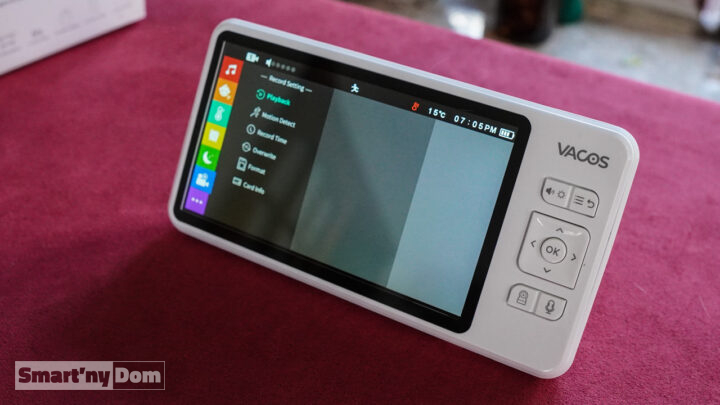

Obraz i dźwięk są rejestrowane na karcie pamięci MicroSD, której maksymalny rozmiar to 256 GB.

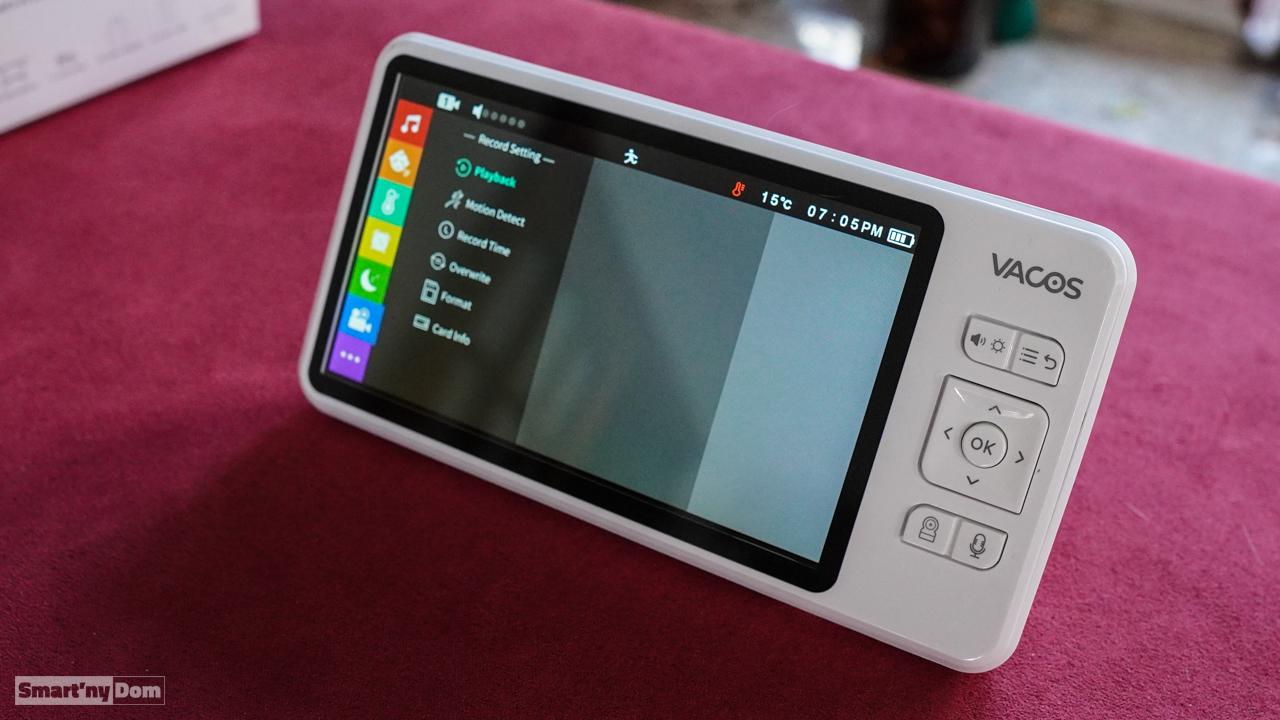

Nagrywany obraz może mieć długość od 10 do 30 sekund. Długość nagrania jest ustawialna w konfiguracji kamery.

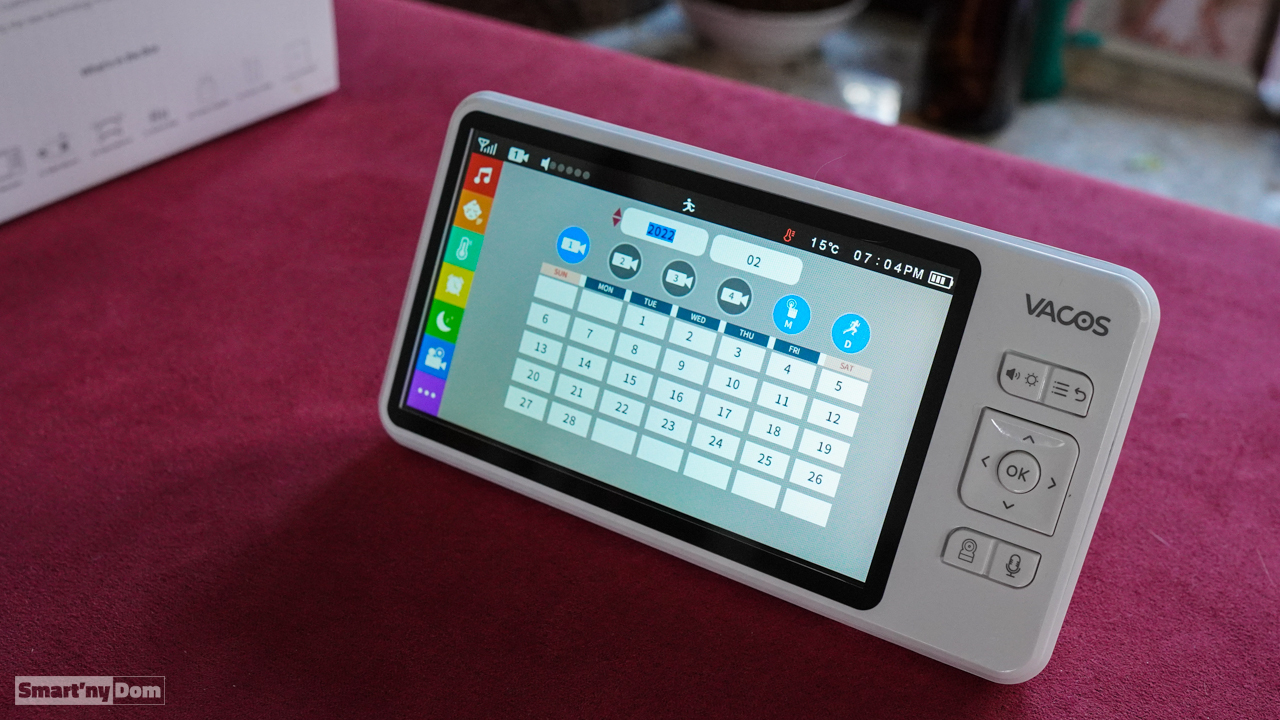

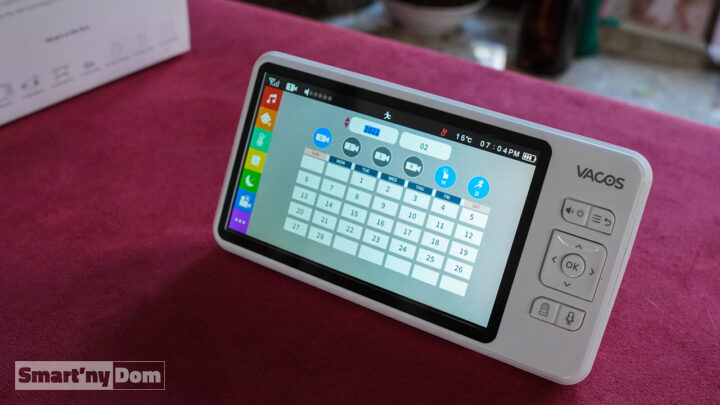

Na ekranie LCD mamy możliwość przejrzenia wszystkich zarejestrowanych nagrań z informacją o dacie i czasie ich zarejestrowania. Nagrania można przejrzeć na komputerze, odczytując zapisane na karcie MicroSD pliki wideo w formacie ASF. Wideo rejestrowane jest w 30 klatkach na sekundę oraz w rozdzielczości 1280 na 720 pikseli. Daje to przyzwoity obraz, natomiast nie jest to jakość obrazu, która zachwyca.

W przypadku braku miejsca na karcie pamięci najstarsze nagrania mogą być nadpisywane nowymi.

Pomiar temperatury

W urządzenie kamery wbudowany jest czujnik temperatury, który dokonuje pomiarów temperatury w pomieszczeniu, w którym znajduje się kamera. Wartość zmierzonej temperatury widoczna jest na ekranie LCD.

Dostępna jest funkcja alarmu, który aktywuje się, gdy temperatura spadnie lub wzrośnie powyżej ustawionych w konfiguracji wartości.

Zasilanie bateryjne

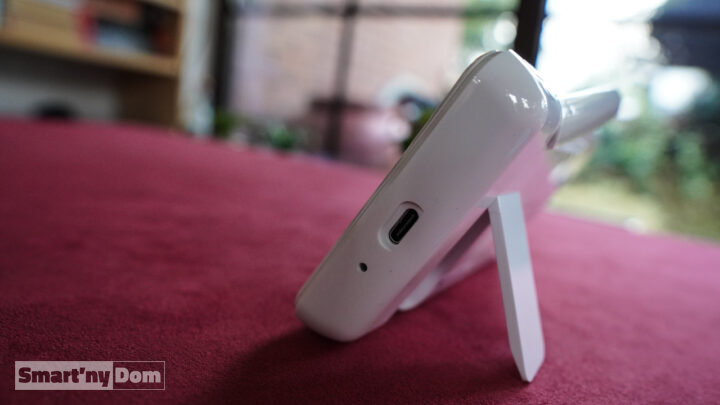

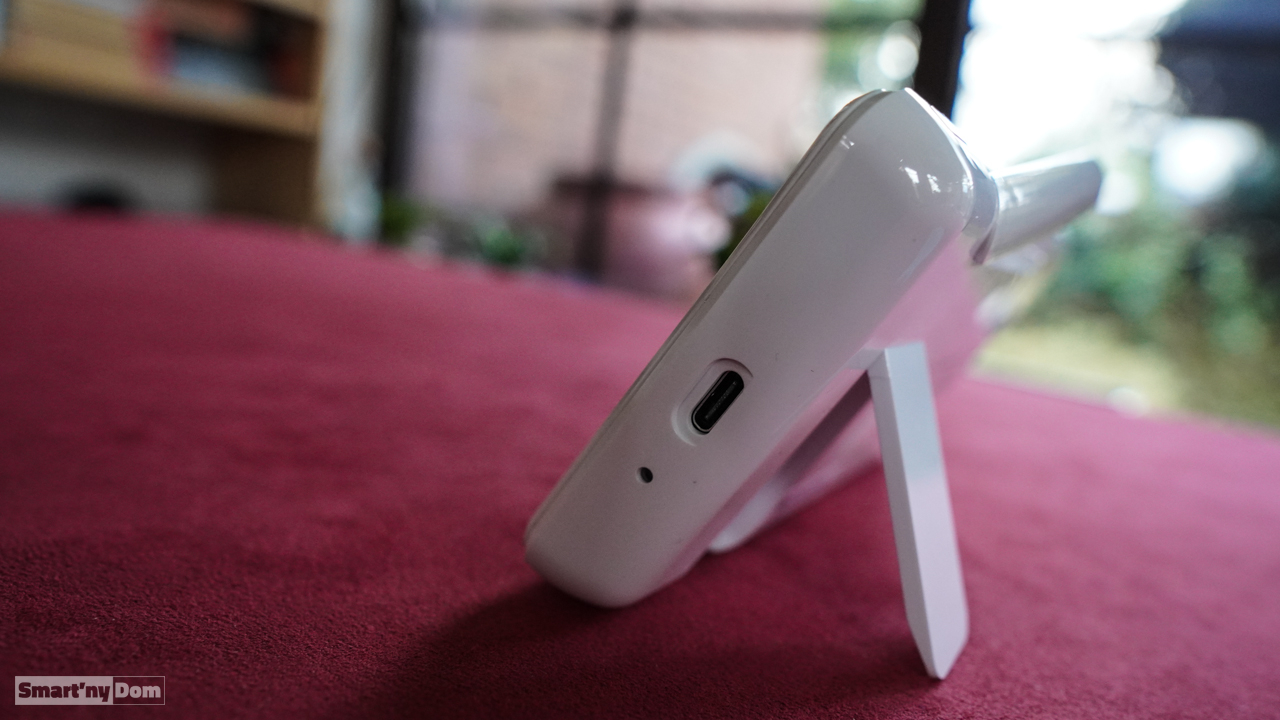

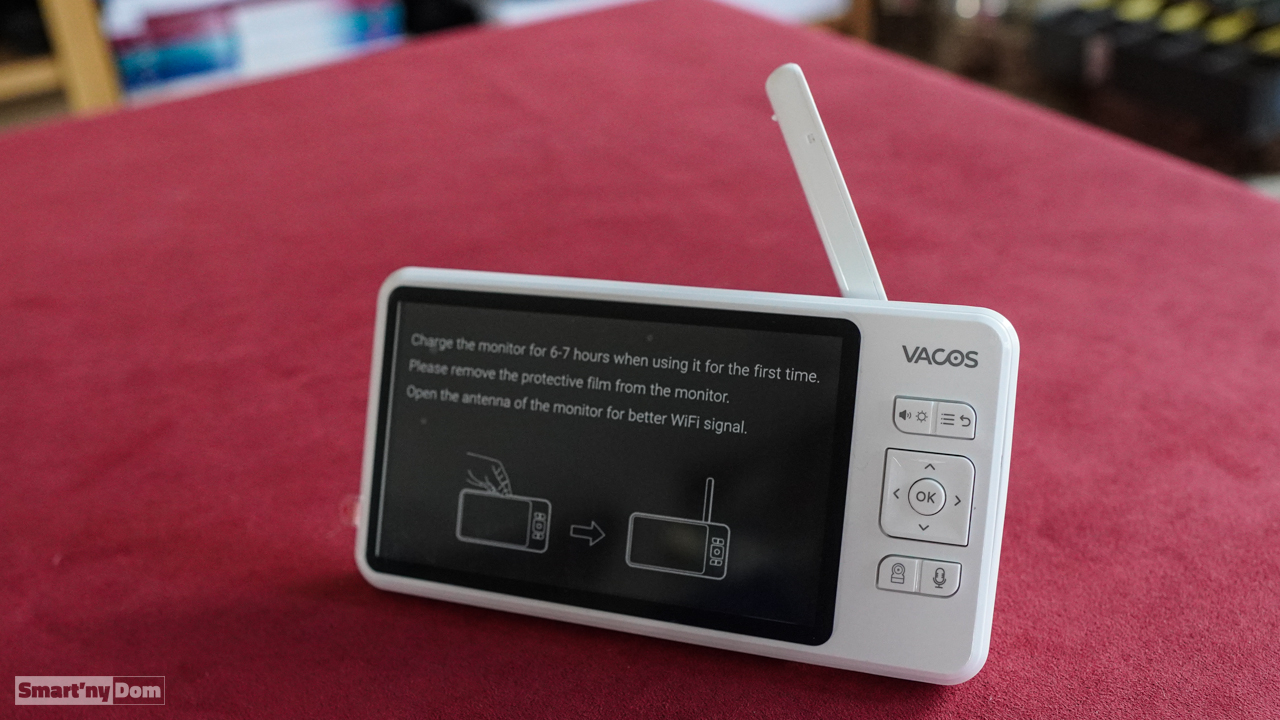

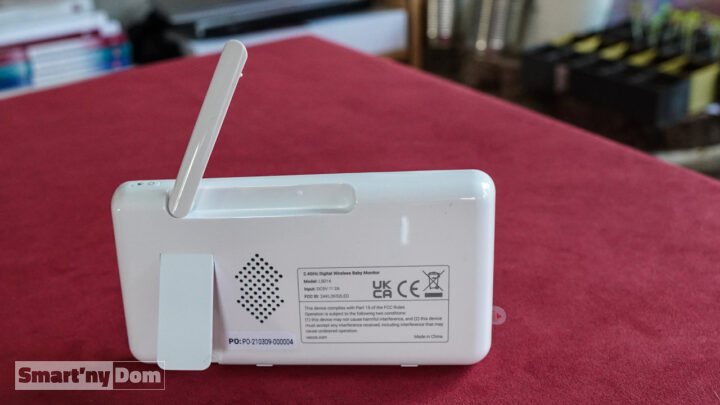

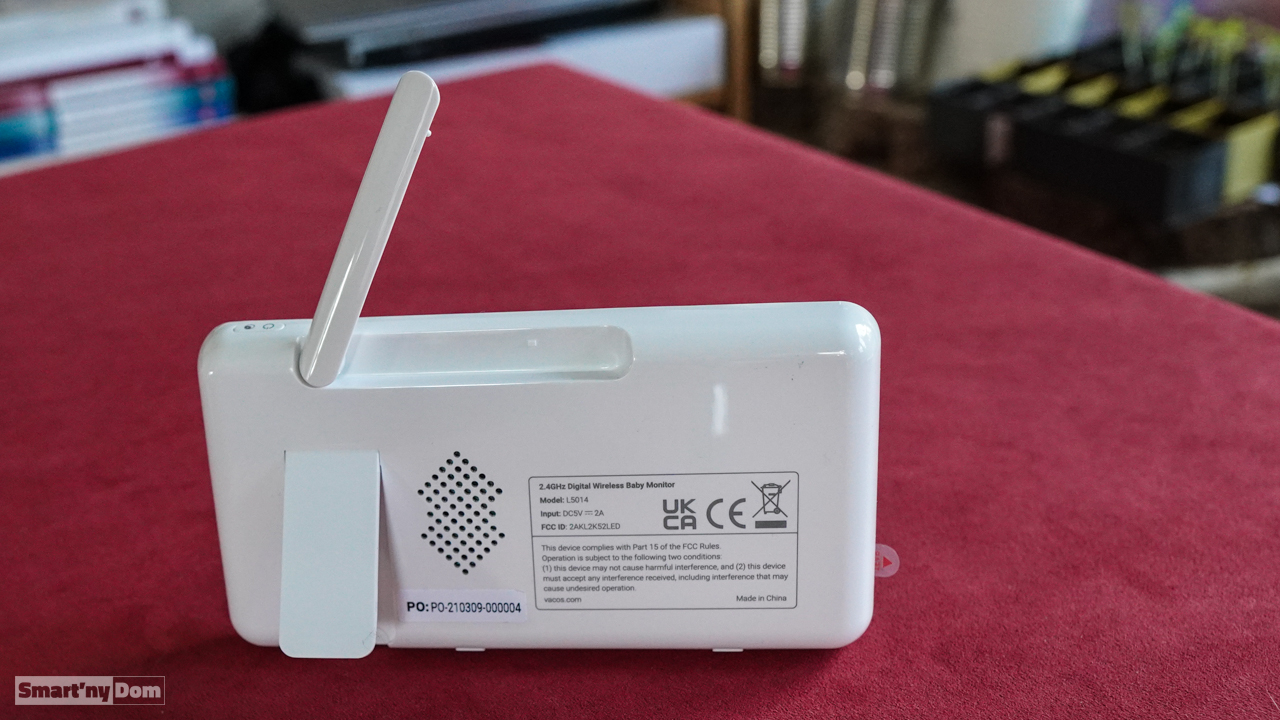

Monitor LCD ma wbudowany akumulator, który przy jednym naładowaniu wystarcza na około 8 godzin pracy, a przy automatycznie wyłączanym ekranie nawet dłużej.

To dość przydatna funkcja, bo możemy przenosić ekran LCD, w dowolne miejsce bez konieczności przenoszenia również przewodów i ładowarek.

Elektroniczna niania

Zestaw oferowany jest jako elektroniczna niania i doposażony został w kilka funkcji z takim przeznaczeniem.

Przypomnienia związane z karmieniem

Funkcja zaprojektowana dla rodziców, którzy chcą śledzić karmienie dziecka. Do dyspozycji mamy przypomnienie, kiedy należy karmić, np. co X godzin lub o określonych godzinach.

Kołysanki

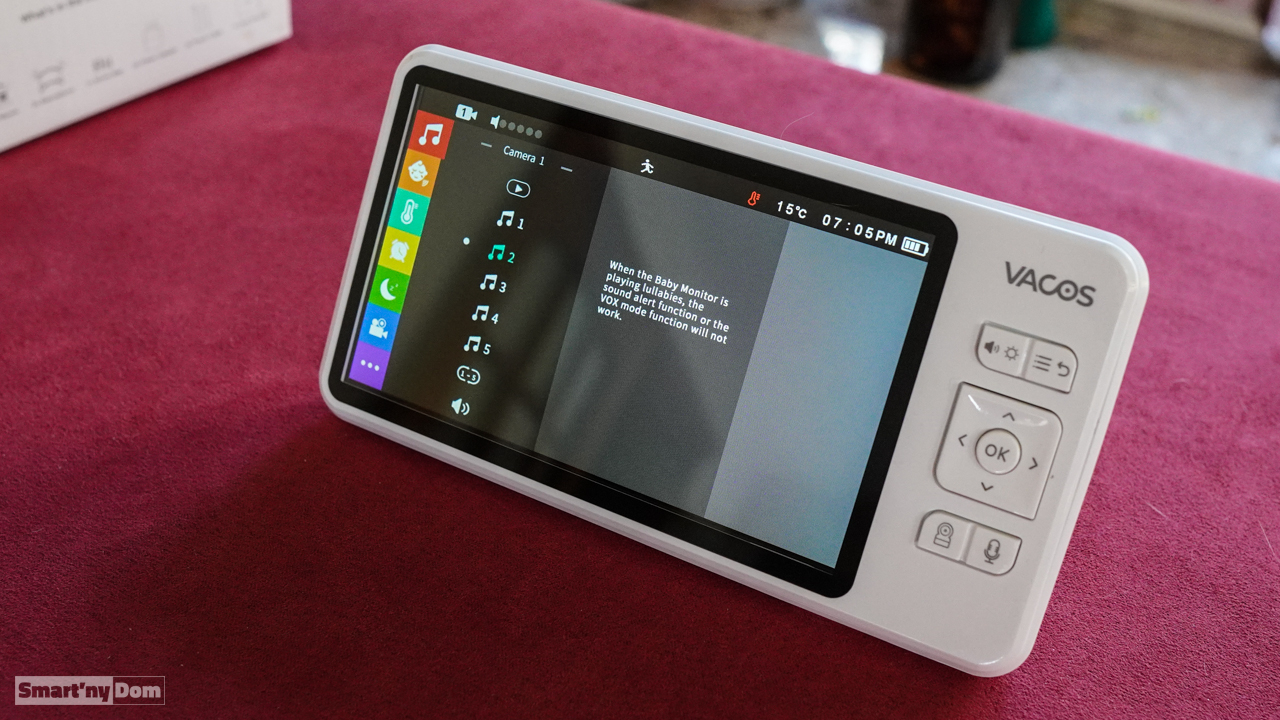

Kamera umożliwia odtworzenie pięciu kołysanek. Teoretycznie kołysanki powinny uspokoić płaczące dziecko lub wprowadzić je w drzemkę. Czy to się sprawdza? Hmm… Moje nastolatki powiedziały: Ojciec, daj spokój…

Detekcja ruchu, interkom, temperatura

Wspominanie wcześniej funkcje detekcji ruchu, interkom i pomiar temperatury świetnie wspierają monitoring pociechy.

• wykrywanie, czy pociecha się rusza,
• czy płacze, czy woła mamę/tatę,
• czy w pomieszczeniu nie jest za ciepło lub za zimno

Na ekranie monitora LCD pojawia się komunikat oraz może zostać odtworzony dźwięk alarmu.

Zasilanie bateryjne

Zasilanie bateryjne ekranu LCD daje swobodę umieszczania monitora w dowolnym miejscu i praktycznie cały czas możemy mieć dziecko pod obserwacją.

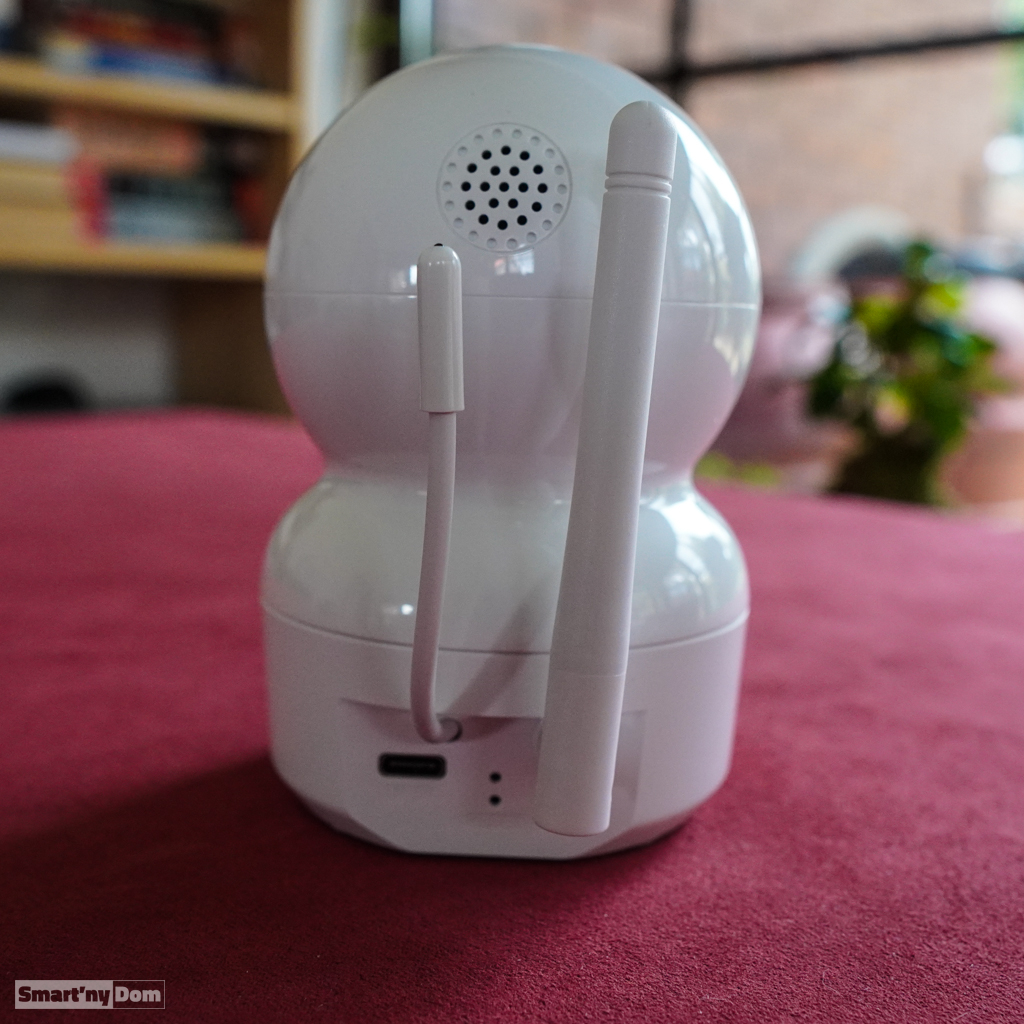

Obudowa kamery

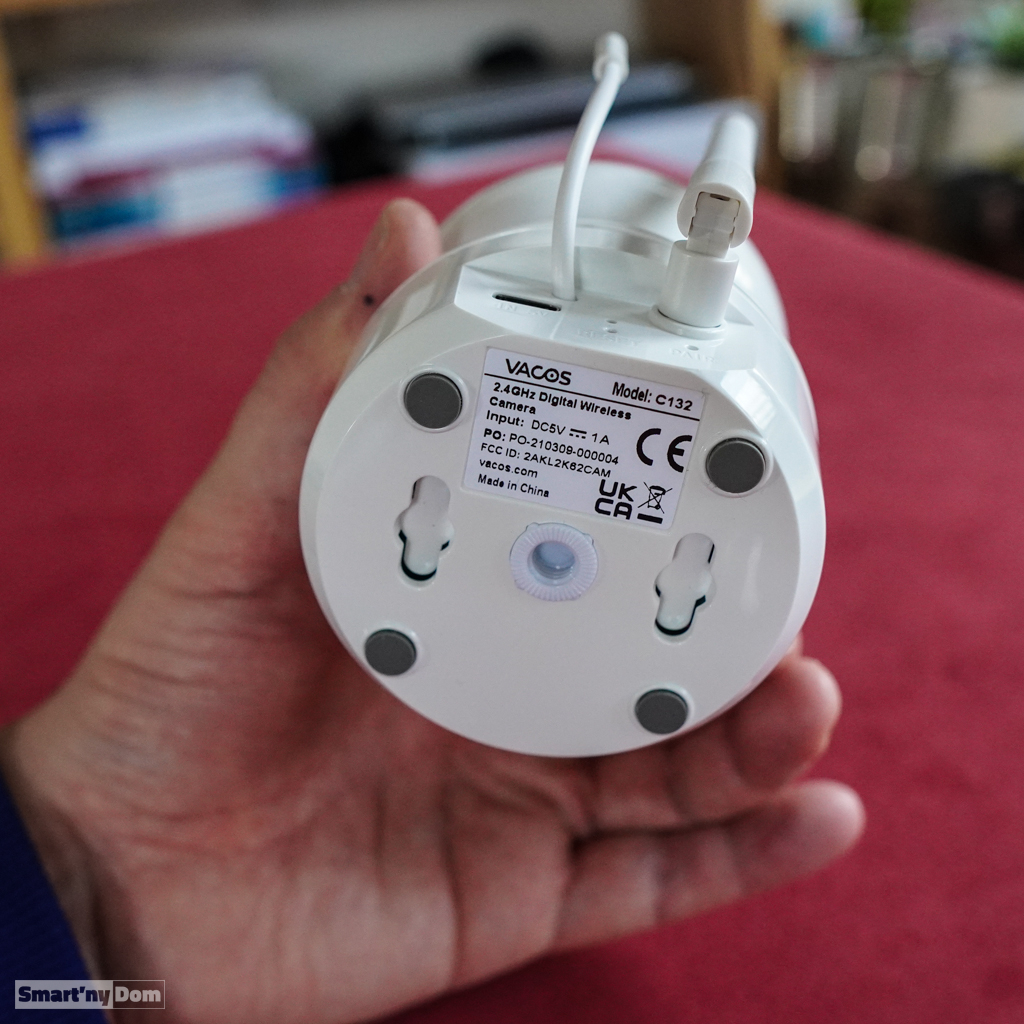

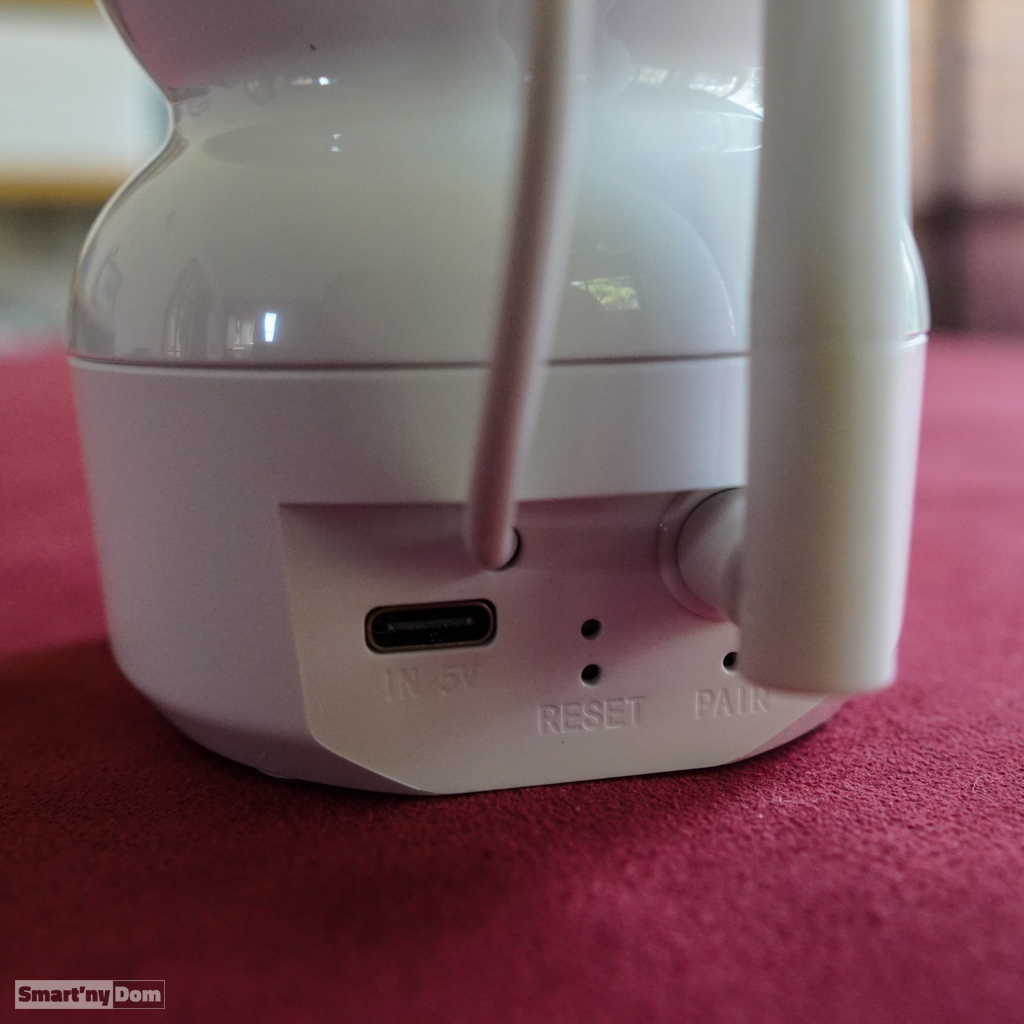

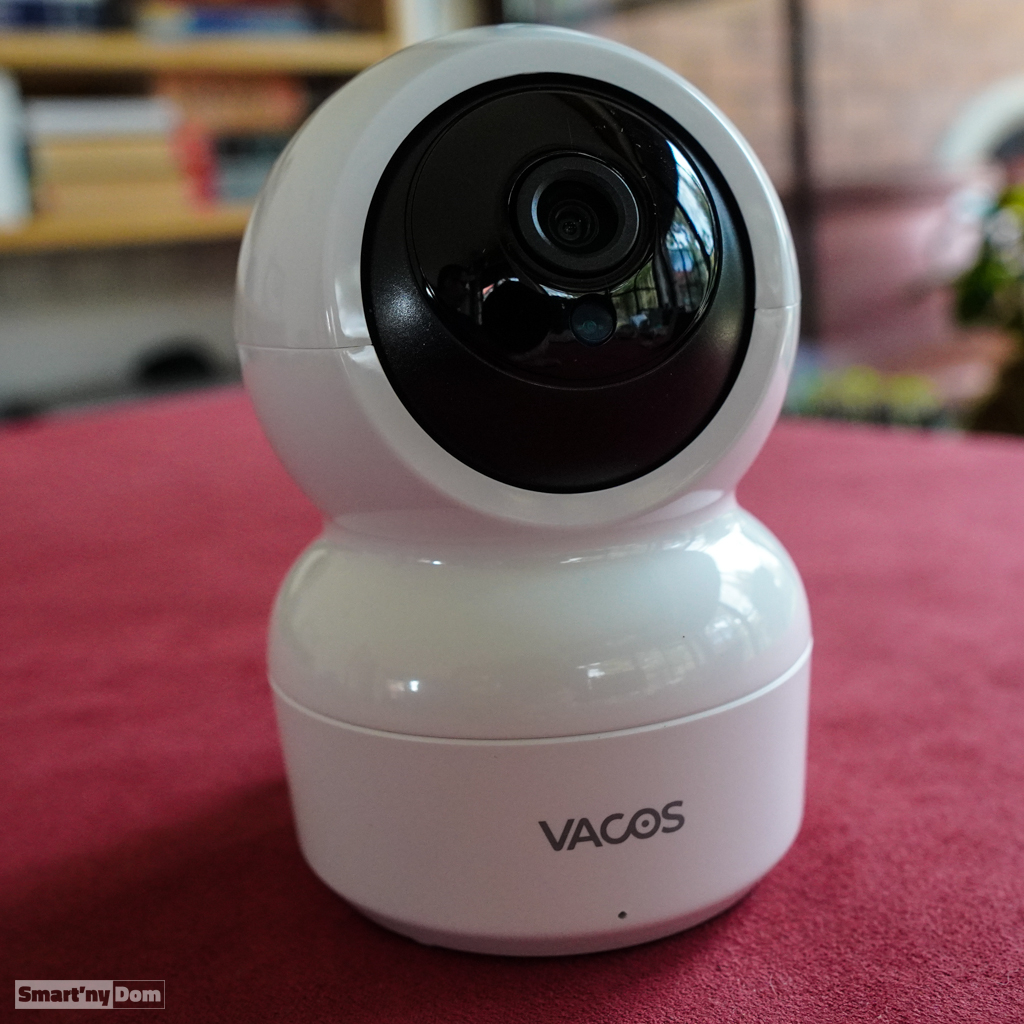

Kamera ma solidną obudowę. Jest zaokrąglona, nie ma wystających niebezpiecznych elementów. Kamerę można zamontować na ścianie,  w  zestawie jest uchwyt, aby to zrobić.

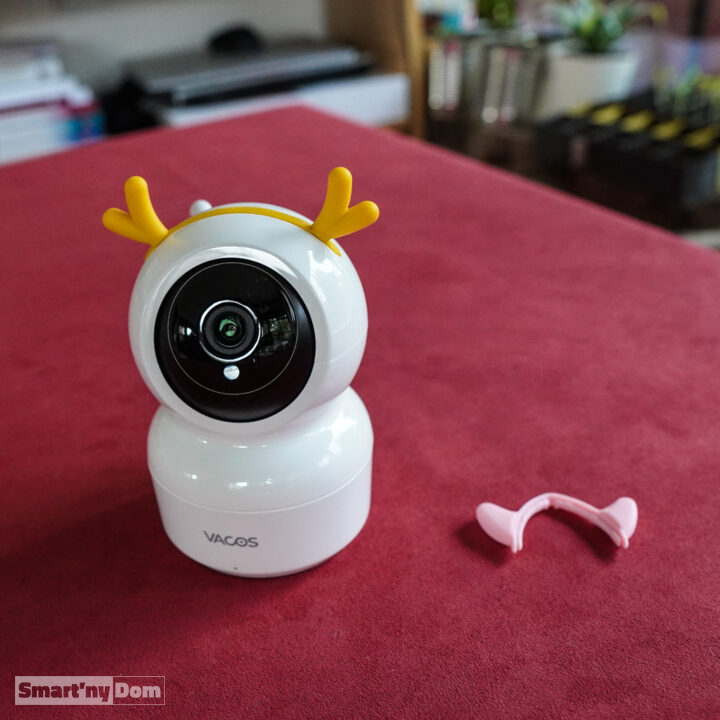

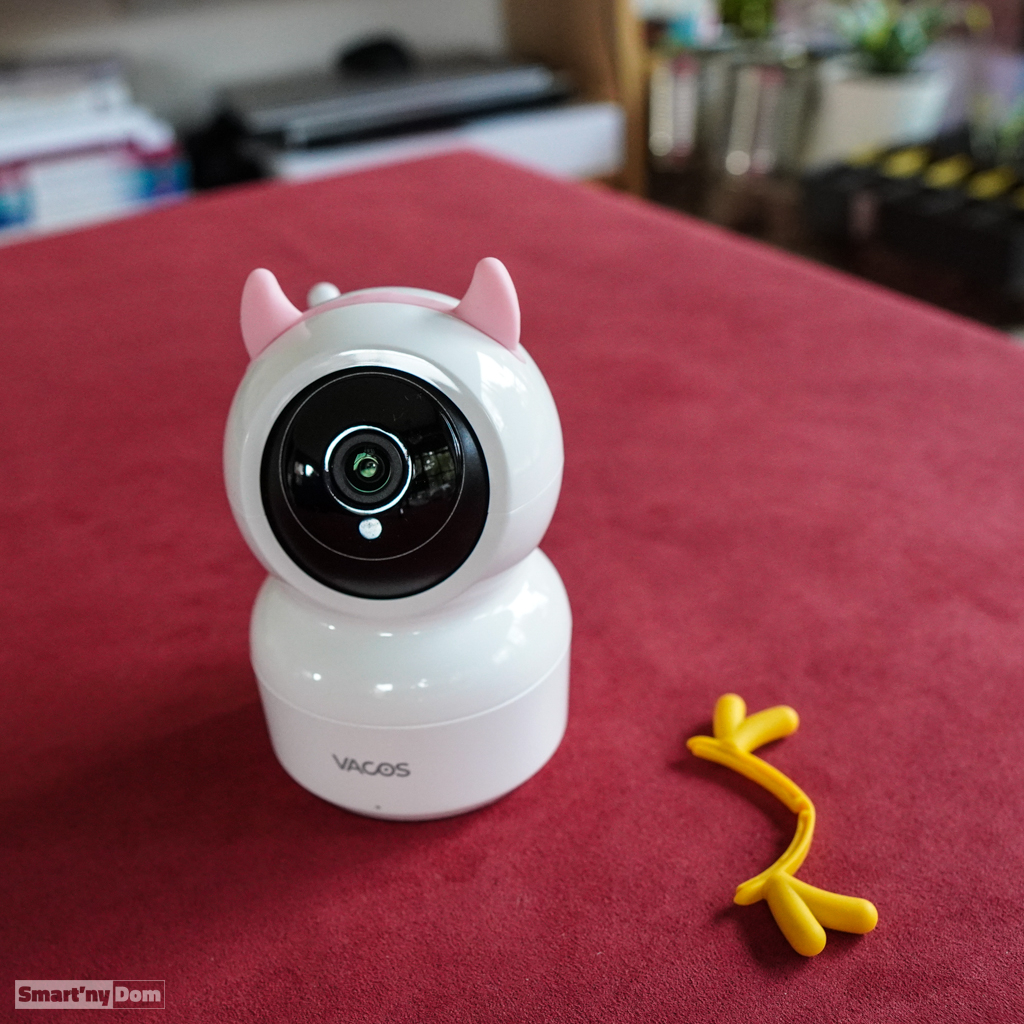

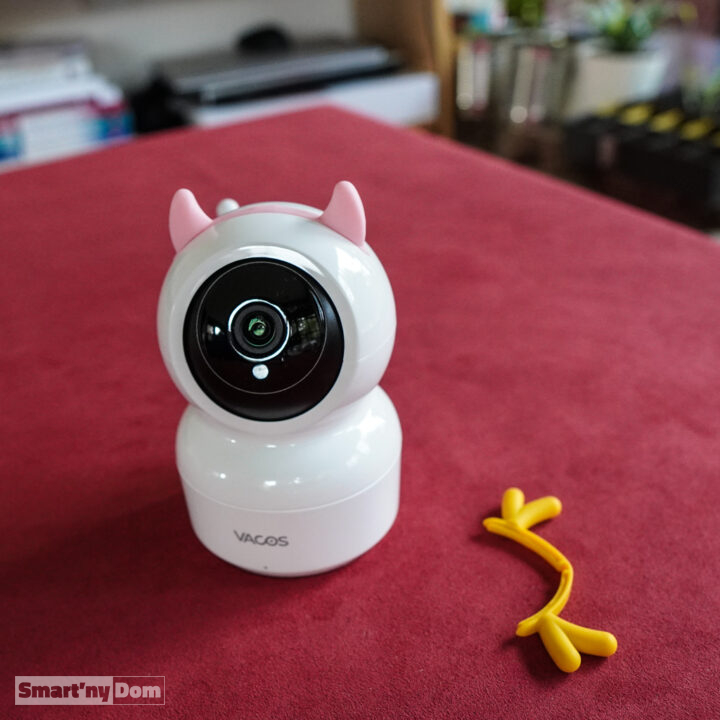

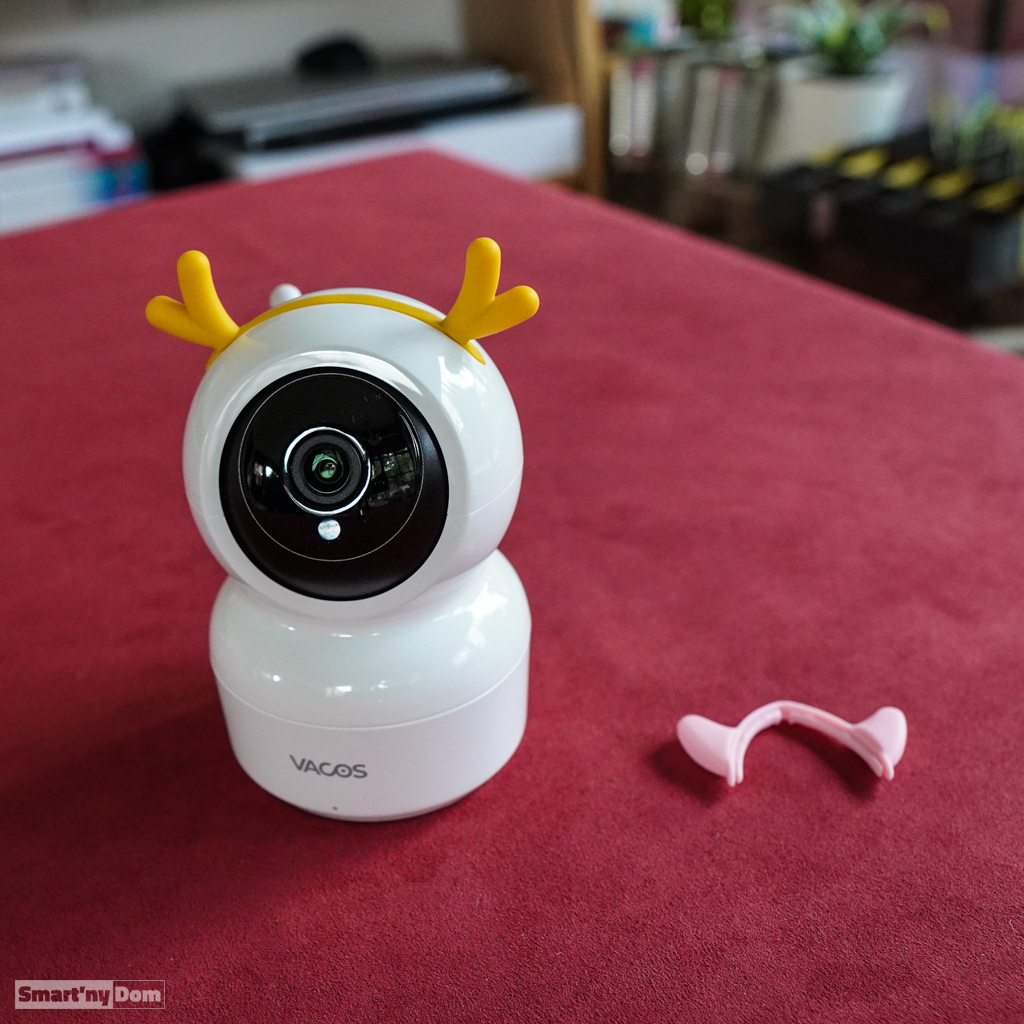

Na kamerę można założyć dodatkowo „rożki”, które mają spowodować, że kamera będzie miała bardziej zabawkowy charakter.

Kilka słów podsumowania

Kamera + monitor LCD spełniają swoje zadanie. Urządzenie jest banalnie proste w instalacji – wyciągamy z pudełka i działa. Nie musimy urządzenia konfigurować, co byłoby konieczne w przypadku podobnych zestawów  wykorzystujących WiFi. Zasilanie bateryjne LCD, to bardzo fajna sprawa. Monitor LCD nie jest dotykowy, szkoda. Jakość wykonania i dbałość o szczegóły jest wysoka. Kamera jest obrotowa, a to daje nam dużo swobody w instalacji kamery w pomieszczeniu oraz jego monitoringu. Jeśli konieczny jest podgląd obrazu z kamery poza domem lub integracja jej z systemem do automatyki – to z tą kamerą tego nie zrobimy.



Specyfikacja

Kamera

• Czujnik obrazu o rozdzielczości: 1280x720px
• Kąt widzenia: 75 stopni
• Kąt obrotu kamery w poziomie: 355 stopni, w pionie: 55 stopni
• Minimalne oświetlenie 8 lux przy braku doświetlenia
• Zasięg widoczności przy doświetleniu LED na podczerwień to 5m
• Dźwięk: dwukierunkowy

Monitor

• Matryca: TFT 5″ o rozdzielczości: 854*480
• Panel dotykowy: nie
• Akumulator o pojemności 4Ah = ok. 8 godzin pracy

---

Zestawu do testów użyczyła Firma VacosLabs
