Stacja pogodowa z zainstalowanym oprogramowaniem AFE Firmware T6 służy do monitorowania :
- pyłów zawieszonych: PM2.5 oraz PM10
- lotnych związków organicznych (VOC)
- temperaturę (st.C)
- wilgotność (%)
- ciśnienie atmosferyczne (hPa)
- natężenie światła (lux)
Dokładny opis możliwości oprogramowania:
Do budowy stacji będziemy potrzebować czujników takich jak:
- BME680 lub BME280 lub BMP180
- BH1750
- Honeywell HPMA115S0
- moduł główny
- moduł power lub bat

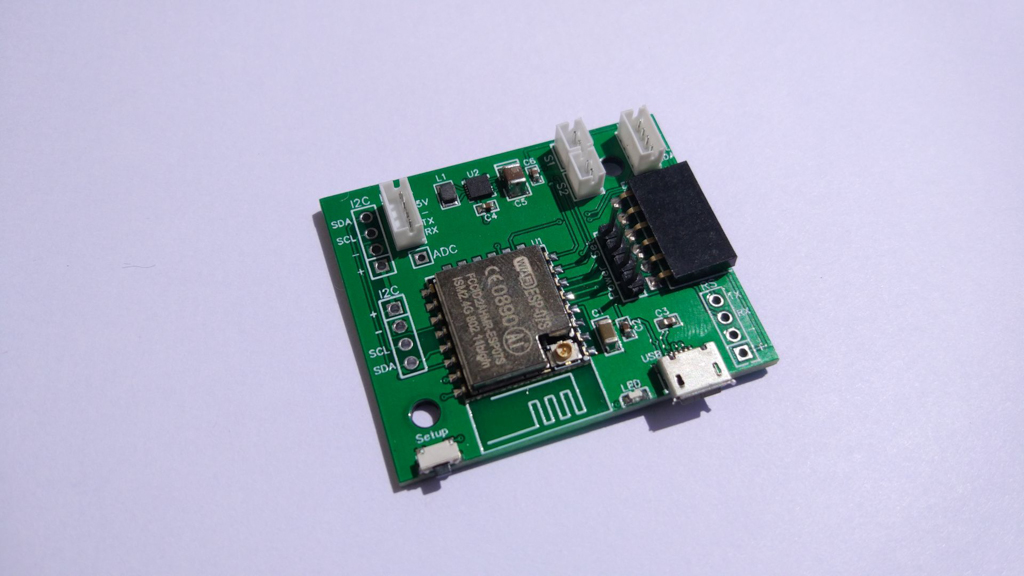

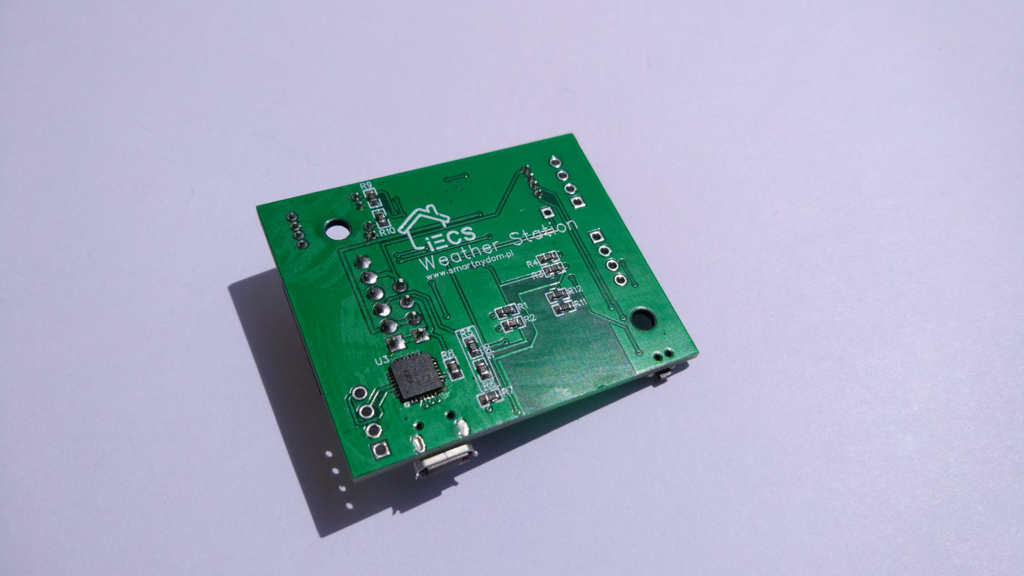

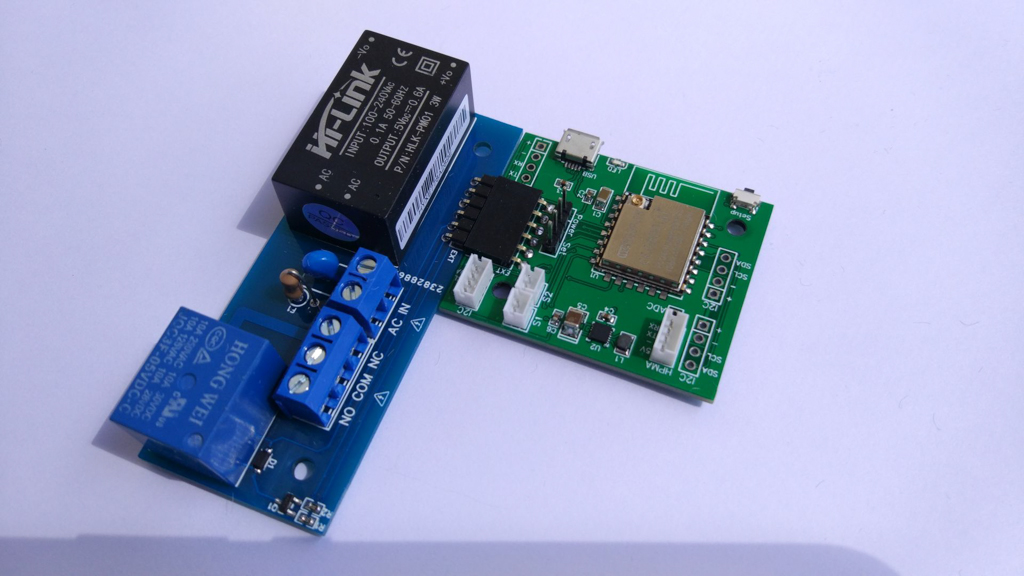

Moduł główny Stacja Pogodowa v2 może zostać wyposażony w układ ESP 12F/ 07S. Do podłączenia czujników służą gniazda I2C goldpin raster 2.54 oraz ZH4-1,5 i złącze HPMA do podłączenia czujnika Honeywell. Stacja wyposażona jest też w konwerter USB to RS232 na układzie CP2102. Do komunikacji (programowania) wykorzystujemy złącze Micro-USB, które też służy do zasilania. Na module znajdziemy też złącze ADC. Aby stacja działała samodzielnie (bez modułów bat lub power), musimy zamontować zwory na złączu power_set.
Moduł power służy do zasilania stacji z sieci 230V oraz został wyposażony w przekaźnik z stykami NO/NC o obciążalności 10A.

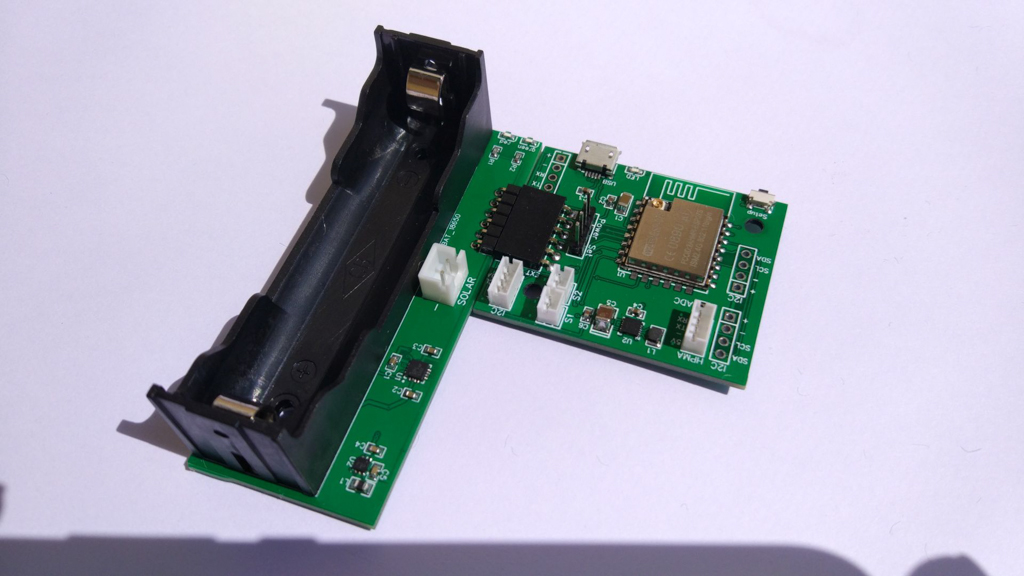

Moduł bat służy do zasilania stacji z akumulatora 18650 który możemy ładować z panelu solarnego lub złącza Micro-USB.
Na module zamontowano układ do ładowania akumulatora i przetwornice step-up 5V do zasilania czujnika HPMA.

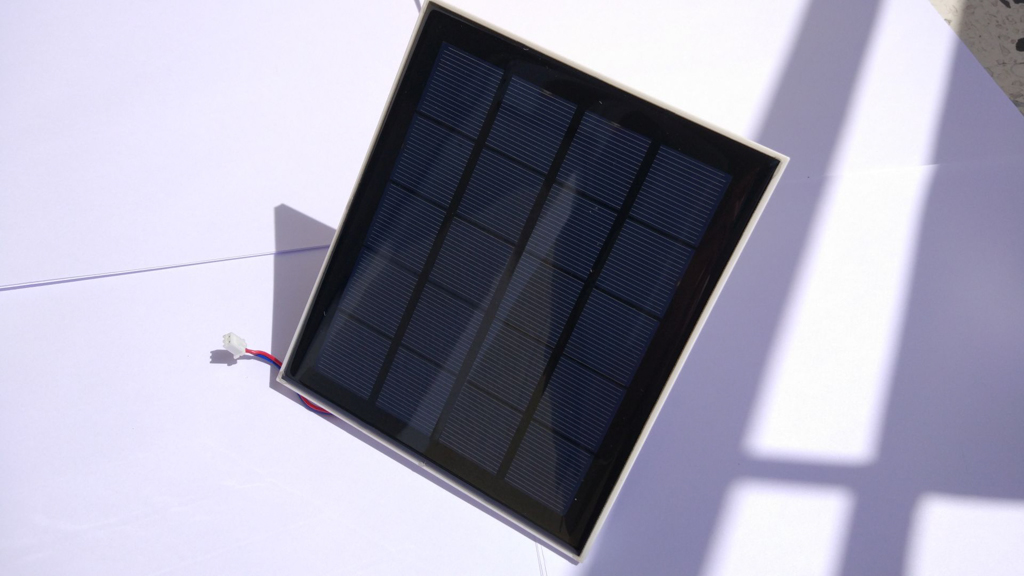

Panel Solar 5V

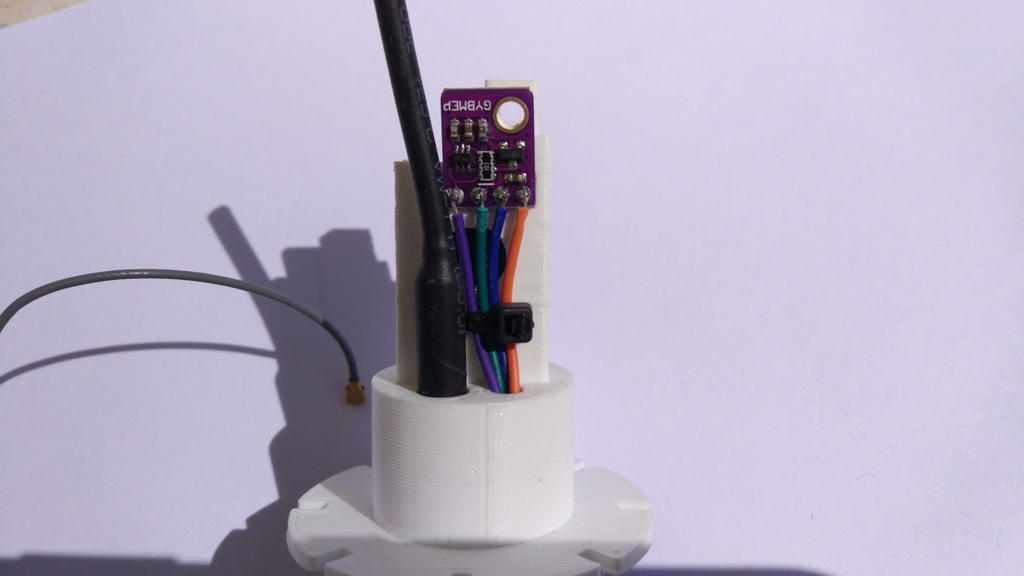

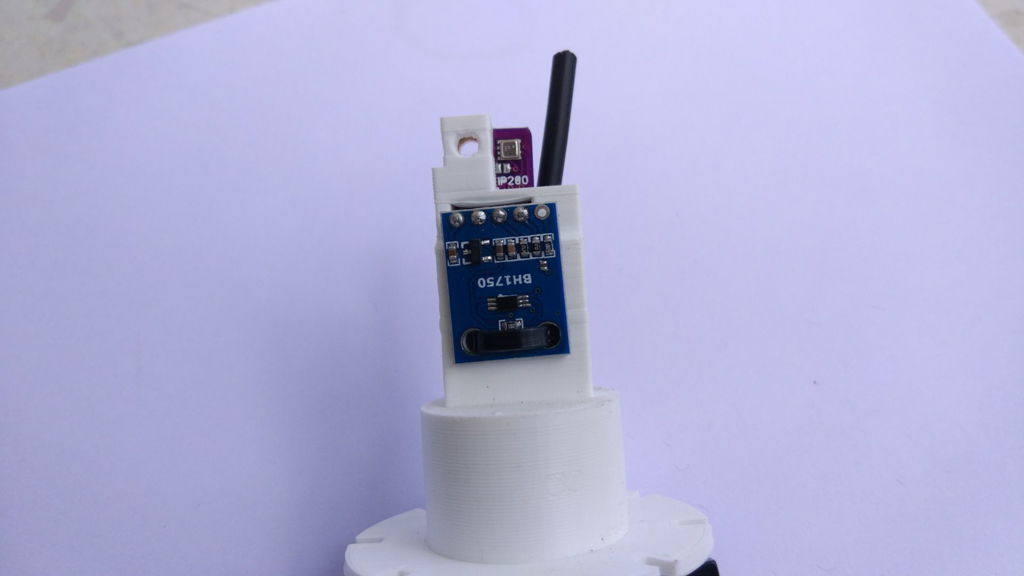

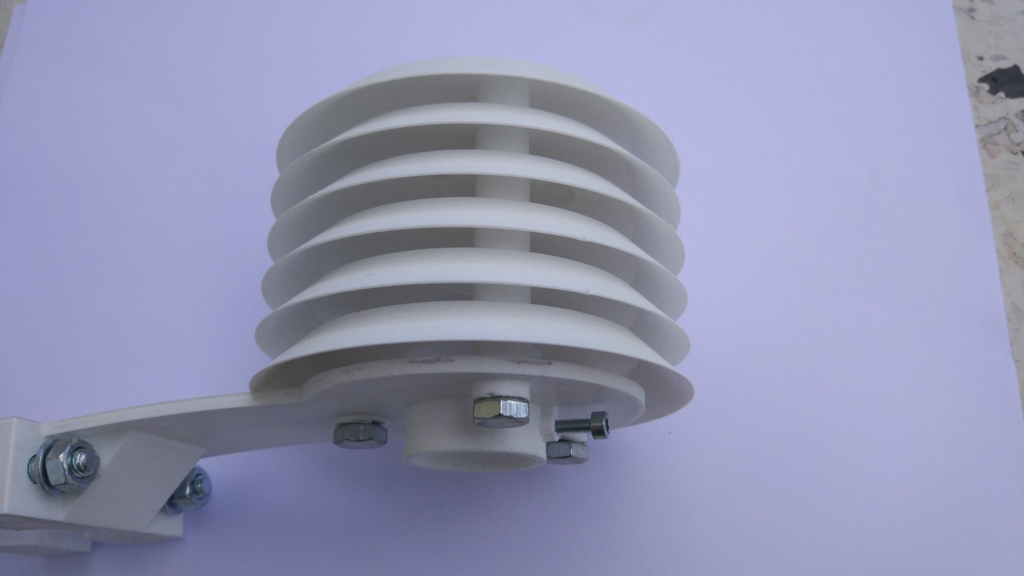

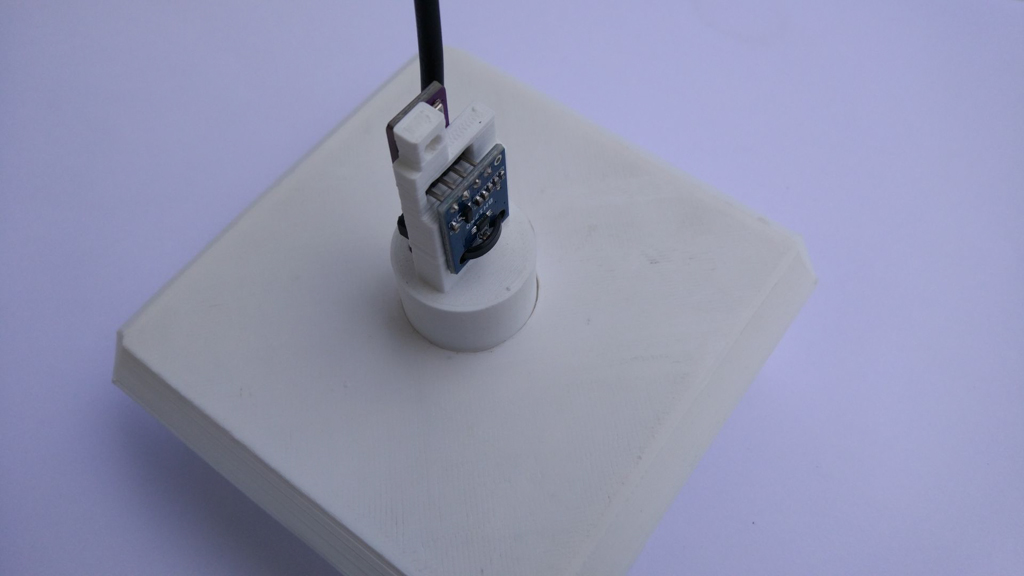

Czujniki montujemy na uchwycie wraz z antena do układu ESP07s a całość umieszczamy w tzw radiatorze.

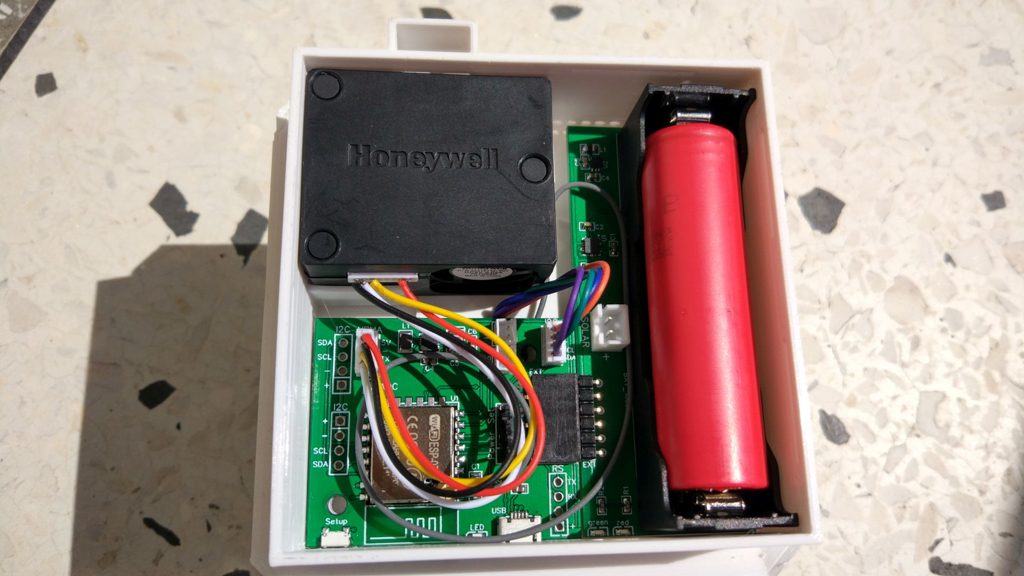

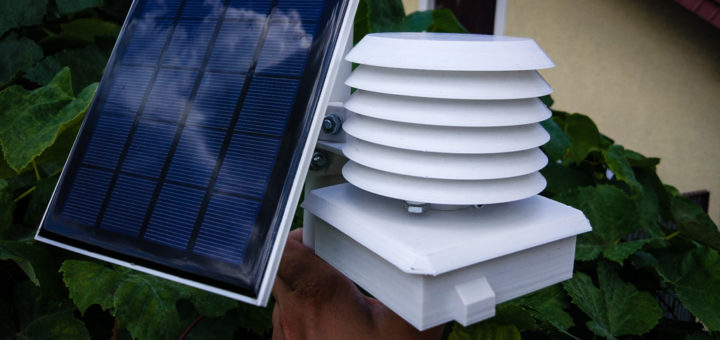

Tak wygląda stacja z akumulatorem 3500mA oraz czujnikiem Honeywell HPMA115S0. Obudowę oraz wszystkie uchwyty wydrukowane na drukarce 3D z filamentu PET-G.
Urządzenie oraz artykuł opracowany przez Lukas121 / iECS
Najmniejszy bezprzewodowy przełącznik WiFi: Sonoff Mini Extreme R4: $9.90
@isom pewnie że druknę, będzie dostępna w sprzedaży na części jak i cała zmontowana.
@lukas121Gdzi można nabyć taką całą kompletną stację pogody?
Ok dzięki
@ziomek_kanzas muszę jeszcze poprawić parę rzeczy w obudowie i uchwytach. Dokładne info o kosztach na PW.
Czujnik opadów:
Czujnik siły wiatru:
Robiłeś na wzór z jakimś gotowcem ? Pytam o ewentualną kalibrację
Wzorowane na sprawdzonych rozwiązaniach aby nie było problemu z kalibracją.

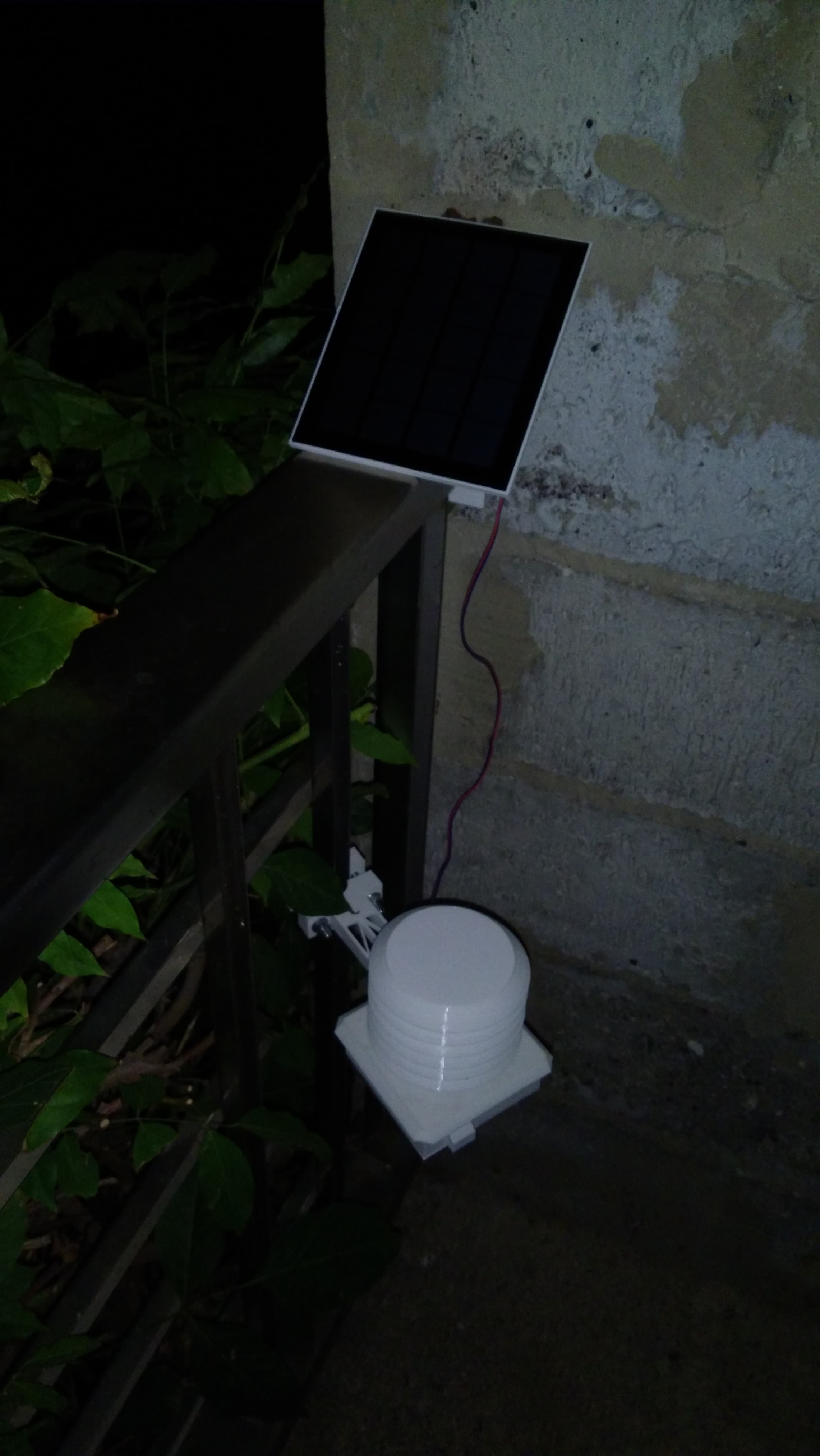

czekam z niecierpliwością na czujnik siły wiatru i opadów.a u mnie wygląda to tak jak w załącznikach. 70705173_426983281509586_2825404700499640320_n.jpg

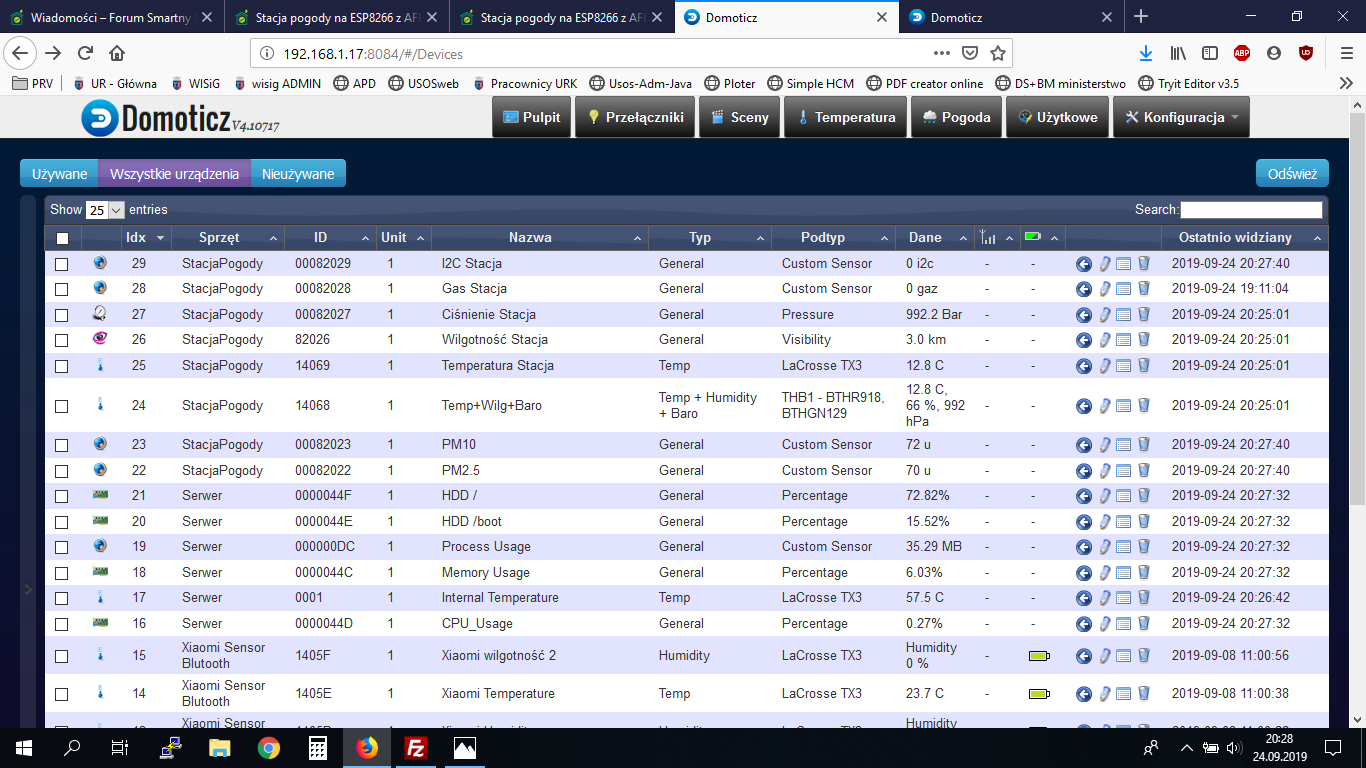

na grupie fb pojawił się komentarze dotyczące stacji pogody.
Ciekawy artykuł, chwali się że chcą dbać o czystość powietrza. Stacja przeznaczona aby wykonać najprostszym sposobem. Nie wiem jak oni przeprowadzali testy że aż taką wielką różnicę mieli w pomiarach przy grzałece, prawie 300ug. Możliwe że czujnik sds011 jest tak czuły. Porównywałem pomiary z stacja która jest oddalona 2km i przy wilgotności 80% moje wskazania nie były większe niż 15ug dla pm10 a dla pm2.5 nie przekraczały 10ug.
Mam problem gdyż stacja jest ok 10m od rutera oddzielane dwie ściany nośne. I zasięg jest albo bardzo słaby albo nie ma wcale. Stacja działa przez max 12h po czym należy ją zrestartować. Pytanie 1. Czy ustawienie obu anten pionowo pomoże w zwiększeniu zasięgu?2. Jak wymusić łączenie się stacji nawet na słabym zasięgu?
Anteny zawsze powinny być w tej samej polaryzacji pionowej lub poziomej. Sprawdź na innym urządzeniu jaką masz tam siłę sygnału i możesz spróbować zmienić kanał. U mnie odległość podobna i też dwie ściany i sygnał bardzo dobry.
@lukas121Jaki kanał będzie dla tego ESP najlepszy?
Musisz poszukać jaki jest najmniej zakłócany, są do tego apki na telefony.
Mam jakiś dziwny problem z tym ESP. Nie loguje mi się do wifi nawet z odległości 4-5 metrów w linii prostej nie ma przeszkód.
@wenar
kabelek od anteny nie rozłączył się z ESP?
Jak przeczytałem o antenie to poleciałem to sprawdzić. Wtyczka jest na swoim miejscu, nawet nie drgnęła przy próbie dociśnięcia.Kabel antenowy też wygląda na cały i zdrowy.
Najprawdopodobniej trafił mi się wadliwie ESP.Stacja z wgranym ESPeasy i telefon obok siebie. Odległość to ok 5m bez przeszkód w postaci ściany. Zasięg podany przez ruter toTelefon wskazuje -40,stacja -70a laptop leżący pół metra obok -42Postawienie stacji za oknem w linii prostej do rutera przeszkodą tylko szyba wskazanie -84. Odległość 8m.Zaznaczam że ESPeasy nie ma możliwości odczytu PM2.5 i PM10 dla tego czujnika. Wskazania widoczności bardzo nie realne sięgające 1000km wilgotność wskazywana ok 30% gdy czujnik xiaomi wskazuje ok 80%@adrian czy wydałeś już aktualizacje T6?
Jeszcze nie. Jeszcze trochę muszę nad nią posiedzieć, a od jutra zaczynam serię podróży służbowych więc postęp trochę siądzie.
U mnie w domu wersja Beta 3 chodzi testowo cały czas – ale używa, z openHab – nie testowałem z Domoticz.
Będę w tygodniu (lub w przyszły weekend) u @lukas121 możemy podłączyć i zacząć testować.
@wenar
Super. Jeśli nie będzie chciał się wgrać przez przeglądarkę (aktualizacja wersji 1.x) to może być konieczne wgranie kabelkiem. W programie do wgrywania konieczne jest ustawienie flash size 4mb
Jakiś progres na dzisiaj ? Kolejne komponenty się pojawiają. Jeszcze tylko kierunek wiatru. A jak wygląda kwestia dostępności poszczególnych komponentów/całości ?
Myślę, aby uzupełnić mój dom o pomiar aktualnych warunków temperaturowo – pogodowych..
Chciałem się też dowiedzieć jak postęp z rozbudową
Mi zależy na typowej stacji pogodowej na urządzeniu które zmierzy:
Temperature
Wilgotność
Wiatr
Opady
Nasłonecznienie
Nie interesują mnie pyłki i zanieczyszczenia
W końcu trzeba zainstalować własną a nie korzystać z netu.
Odnośnie wiatru i opadów to pytanie do @adrian kiedy wypuść oprogramowanie. Jeśli chodzi o część sprzętową to wszystko gotowe.
@lukas121
Oki jeżeli sprzętowo gotowe to można próbować też na innym sofcie.
Witam,
Właśnie wczoraj otrzymałem dwie stacje pogodowe (jedna z modułem bat, druga pwr) i obie po skonfigurowaniu i nadaniu własnych adresów IP (DHCP wylączyłem) straciły ze mną kontakt.
Wgrywałem wszystkie sw AFE począwszy od wersji1.0.1 do 2.3.1, zawsze czyszcząc pamięc SW blank_1MB.bin.
Po uruchomieniu dioda niebieska świeci na stałe tylko migając co sekundę na 1-2 ms.
W drugim dioda miga co sekundę ale oba nie zgłaszają access pointa AFE-Device i nie mogę się do nich dostać. Nie pomaga Setup 6s, nic. Kilka razy pojawiała się siec DSP xxx ale wlogowaniu na nią nie można się dostać do modułu.
Może ktoś ma jakieś sugestie?
czesc
miganie co 1 sekundę oznacza że łączy się do WiFi – jak nie przestanie to się nie połączy.
– jesteś pewien, że dobrze konfigurujesz IP, Bramkę, Maskę – nie używasz IP które inne urządzenie już używa. Z jakiegoś powodu router WiFi nie pozwala się podłączyć temu urządzeniu. Jak łączysz po DHCP to jest okay?
Tego trochę nie rozumiem:
Po uruchomieniu dioda niebieska świeci na stałe tylko migając co sekundę na 1-2 m
zakładam że miga co sekundę tak? czym różni się to miganie od drugie przypadku w którym też miga co sekundę?
— rozumiem, że problem masz teraz, że mimo, że wgrywasz do dupencja.
To co Ci sugeruje to wyczyścić całe 4Mb
nie wiem jaki program używasz do flash – ale tak czy inaczej wgraj tego blank1mb 4 razy za jednym strzałem pod adresy 0x00000, 0x10000, 0x20000, 0x30000
daj znać czy pójdzie
Rzeczywiście nie byłem precyzyjny dlatego załączam film jak migają diody. Pierwszy miga co sekundę, drugi miga znacznie szybciej ale oba nie zgłaszaja sieci AFE-Device.
Z konfiguracją sieci raczej wszystko było dobrze bo sprawdzałem na monitorze sieci ale teraz to nie ma znaczenia bo nie moge sie dostać do żadnej ze stacji.
https://drive.google.com/file/d/1jVbnlGucie0ttQpxjxq0eBz8JOdDMF87/view?usp=drivesdk
Zajmuję się teraz tylko tą pierwszą co miga co sekundę. Wyczyściłem pamięc w 4 blokach a potem wgrałem najnowszy soft. Między blokiem 0x10000 a 0x20000 musiałem od nowa wprowadzic moduł w stan pogramowania przyciskiem setup bo nie chciał sie wgrac kilkukrotnie ale mam nadzieję, ze to nie problem. AFE.Firmware.T6.2.3.1.PL.ESP8266.WeatherStationV2.1iECS.4Mb.bin
I niestety po odłączeniu zasilania i włączeniu tylko na baterii nadal miga co sekundę od 20 min tak jak na drugim filmie.
https://drive.google.com/file/d/1jT7Pv0z02_TFmIQcs3AWRV7zNaHP90IV/view?usp=drivesdk
z tego pierwszego video – ta co tak miga to jest w trybie konfiguracji – albo access point, albo podłączona do routera WiFi
– sprawdzałeś adres IP w przeglądarce ten co ustawiłeś?
– a może z jakiegoś powodu router WiFi przydzielił mu inny adres IP – może DHCP było On? Możesz sprawdzić w Router WiFi jakie tam są do niego podłączone urządzenia?
Pytanko – bo widze ze masz tam tez ten czujnik pyłów podłączony – odłączasz go na czas wgrywania soft? on jest podłączony chyba do tego samego GPIO co wgrywasz soft – tak przynajmniej jest w mojej wersji stacji od lukas121
Mialeś oczywiście rację, router przydzialił mu inny adres bo nie byl odznaczony DHCP.
Ta stacja jest więc ogarnięta.
Druga co miga co sekundę ma cały czas podłączony czujnik pyłów, równiez podczas wgrywania softu. Spróbuję z odłączonym i dam znać.
Juz dziekuje za pomoc.
tej drugiej stacji miganie diody – nie jest kontrolowane przez AFE – wg mnie cały czas się zawiesza – włącza / wyłącza. Zrób tę procedurę wgrywania o której pisałem bez czujnika pyłów
Bez czujnika pyłów czyszczenie i wgrywanie poszło wyjątkowo gładko, wcześniej zawsze miałem wiele prób ale rezultat jest niestety ten sam czyli miga co sekundę jak na filmie. Stacja nie reaguje na przycisk setup.
Czy teraz starsza wersja AFE np 1.0.1 ma sens zeby wgrac czy straciłem nad tym kontrolę?
Zacząłem od AFE 1.0.1 i zadziałało. Zrobiłem upgrade do 4MB a potem do najnowszej i stacja jest widoczna w routerze ale właśnie w tej nowej wersji AFE 1.3.1 nie mogę sie wlogować do niej z przeglądarki.
Nie mniej jednak juz prawie jest ok. Wielkie dzięki jak zwykle.
Generalnie problem się zawęził do tego, ze wersja AFE 1.0.1 dziala ale po aktualizacji do 2.3.0 lub 2.3.1 trace ze sprzętem kontakt a potrzebuję tej wersji do czujnika burzy i prędkości wiatru.
Widzę adres IP w routerze i przy próbie połączenia przez przeglądarkę miga kilkukrotnie (5-6 razy) dioda co sekundę ale po chwili gasnie i dostaję time out.
@leszekb pobierz sobie z tej strony https://www.espressif.com/en/support/download/other-tools Flash Download Tools V3.8.5
uruchom i po ustawieniu prawidłowego portu zrób ERASE , potem wgraj za pomocą tego samego softu najnowsze firmware AFE i powinno ruszyć
Czy ta wersja toola nie ma paska postępu czy procentów? Godzinami idą kropki i kreski zarówno przy czyszczeniu jak i ładowaniu softu i nie wiadomo ile do końca. Muszę cos robic zle bo taki soft ładuje się dosc szybko.
https://1drv.ms/u/s!Aqpp8F_eajw-gdQbzB8SXsAfbSKgmw?e=fdfUbv
Witam
Musiałem załadować nowe oprogramowanie do stacji bo coś się wieszała.
Jakie GPIO ustawiam dla czujnika deszczu i czujnika wiatru ?
