Sonoff Zrzut pamięci flash

Instrukcja jak zgrać całą zawartość flash przełącznika Sonoff o rozmiarze flash 1MB

Uwaga: zgranie oryginalnego oprogramowania i wgranie go do innego urządzenia Sonoff nie zadziała. Jedynce co udało mi się z sukcesem zrobić to zgrać pamięć flash z jednego Sonoff i ponownie wgrać do tego samego Sonoff.

Potrzebne

  • Konwerter USB na TTL 3.3V oparty na układzie CP2102, ok 13pln
  • Oprogramowanie esptool: https://github.com/espressif/esptool
  • Jak zainstalować esptool za pomocą pip Python w Windows
  • Kable wtyczka USB – gniazdo USB – do podłączenia Konwertera USB-TTL z komputerem
  • 4 przewody, aby podłączyć konwerter USB-TTL z przełącznikiem – gniazdem szpilkowym

Instrukcja

Krok 1:  Rozbieramy obudowę, aby dostać się do środka. Widzimy tutaj 5 otworów pod przyciskiem. Te 5 otworów to złącza, które wykorzystamy do załadowania firmware

photo-2016-08-31-21-21-16_3504

Krok 2: Proponuję przylutować gniazdo szpilkowe w otworach. Ułatwi to przyczepienie kabli.

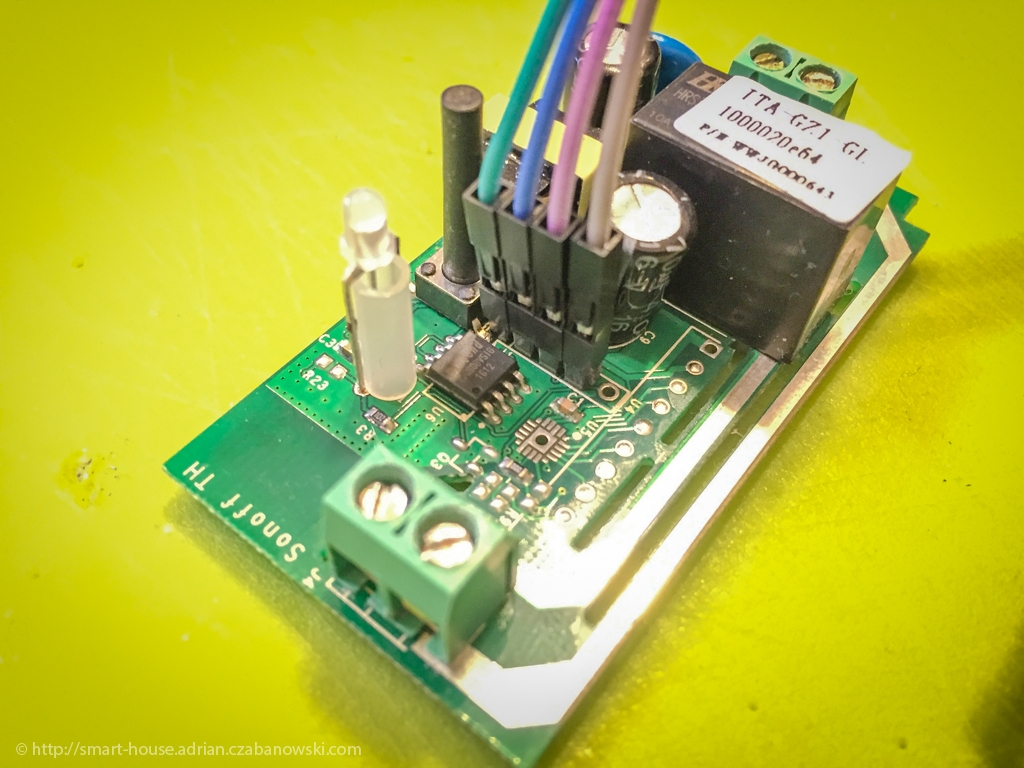

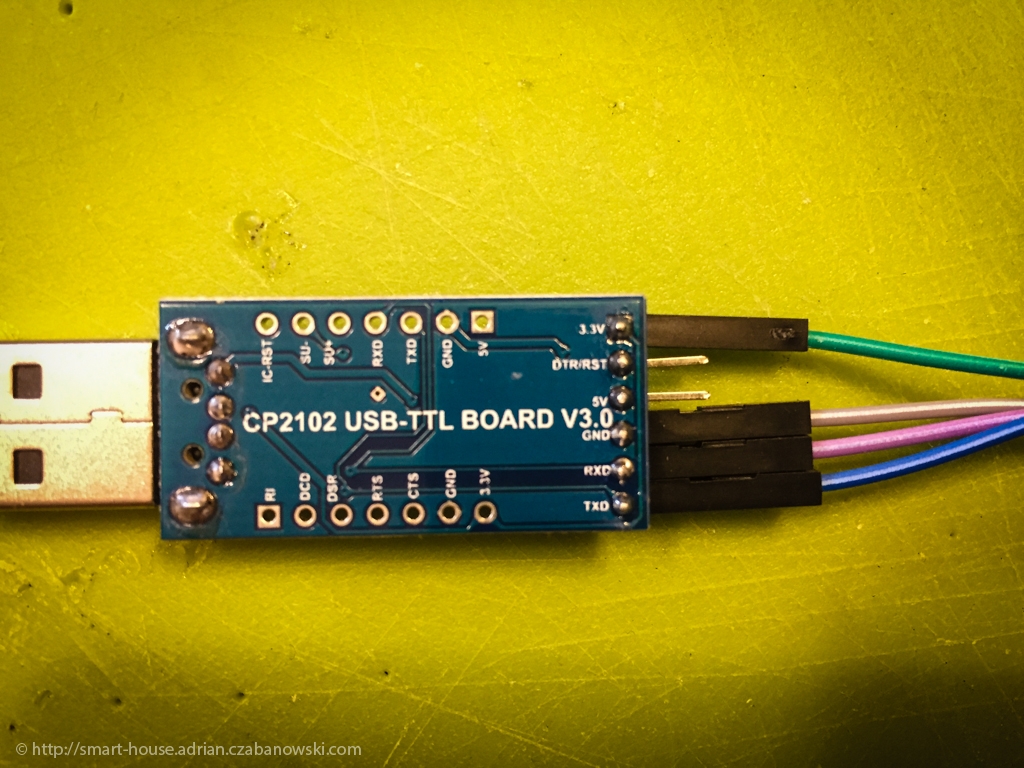

Krok 3: Podłączamy przewody konwertera USB-TTL z przełącznikiem. Należy zwrócić szczególną uwagę, który kabel podłączyć z którym otworem w przełączniku i konwerterze.

Krok 4: wprowadzamy przełącznik sonoff w tryb wgrywania/zgrywania firmware.

  • Kabel USB musi być odłączony od komputera
  • Wciskamy i trzymamy przycisk w przełączniku sonoff
  • Wkładamy do złącza USB w komputerze, kabel USB do którego podpięty jest konwerter USB-TTL (patrz Krok 3), a do którego podpięty jest już przełącznik sonoff.
  • Puszczamy przycisk w przełączniku sonoff

Teraz przełącznik sonoff powinien być w trybie wgrywania/zgrywania firmware.

Zgrywanie używając linii poleceń (cmd najlepiej odpalić jako administrator)

esptool.py --port [port COM] --baud 115200 read_flash 0x00000 0x100000 [ścieżka do pliku]

przykład:

esptool.py --port COM3 --baud 115200 read_flash 0x00000 0x100000 C:\ewelink1M.bin

Wgrywanie używając linii poleceń (cmd najlepiej odpalić jako administrator)

esptool.py --port [port COM] --baud 115200 write_flash --flash_mode qio 0x00000  [ścieżka do plik]

przykład:

esptool.py --port COM3 --baud 115200 write_flash --flash_mode qio 0x00000  C:\ewelink1M.bin

Podziękowania dla @skiba-26 za dodatkowe informacje do instrukcji

44 komentarze

  1. Dla próby chciałem sprawdzić co się będzie dziać jak podłączę się do Sonoff’a w wersji TOUCH (ten taki przełącznik ścienny) poprzez konwerter USB na układzie FTDI FT232RL. PUTTY normalnie wyświetla informacje z przełącznika jak go podłącz e do zasilania. Oczywiście prędkość ustawiłem tu na 78800 gdyż taką wyczytałem na forum supla (115200 wywalała same krzaki).

    Skoro putty normalnie ruszyło to poszedłem dalej. Zainstalowałem więc python 2.7.14 oraz esptool (instrukcje były na youtube).

    Wydaje mi się, że próba zgrania flasha na PC nie powinna niczego „uszkodzić" w pamięci, a co najwyżej by się nie powiodła w porównaniu do wgrywania niesprawdzonym konwerterem co mogłoby całkowicie uniemożliwić wgrywania/zgrywania flasha już nawet sprawdzonym konwerterem jeśli by coś poszło nie tak.

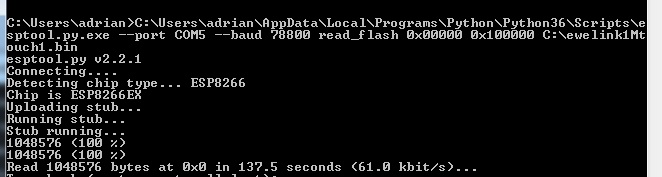

    Tak więc spróbowałem. Niestety wpisanie w wierszu polecenia (po uruchomieniu esptool) takiej oto składni:

    esptool.py –port COM6 –baud 78800 read_flash 0x00000 0x100000 C:\ewelink1Mtouch1.bin

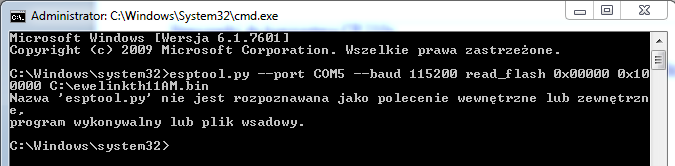

    wyskakuje mi błąd „SyntaxError: invalid syntax"

    z tego co się orientuje oznacza to błąd składni a nie samej komunikacji z urządzeniem. Tak więc czy przypadkiem coś się nie zmieniło w składni jaką program rozpoznaje? Może mam jakąś nowszą wersję esptool, która coś ma inaczej?

    Stosowny konwerter jeszcze dzisiaj zamówię, ale ten błąd wydaje mi się będzie wyświetlać na każdym, konwerterze…

  2. adrian pisze:

    u mnie poszło :

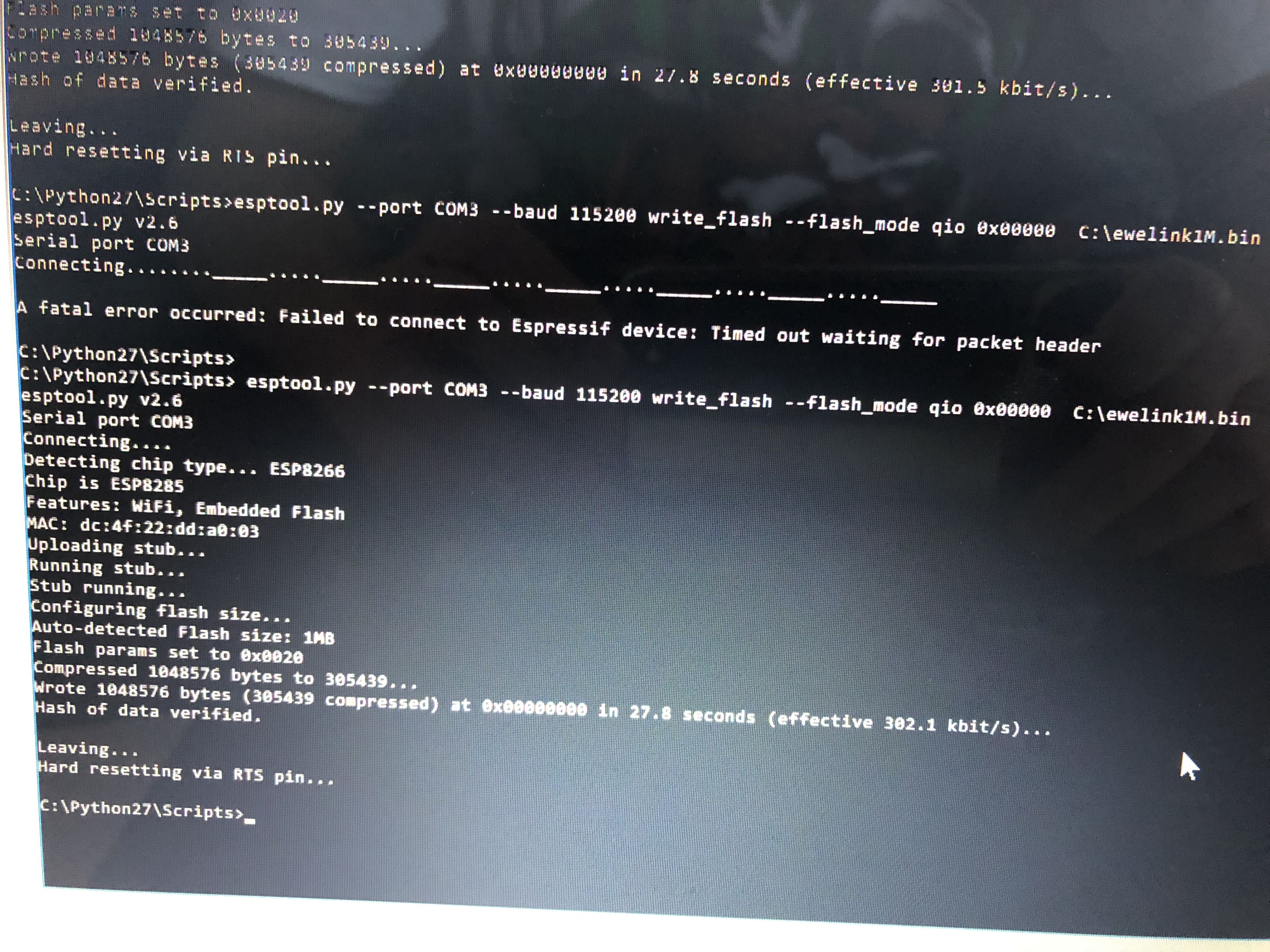

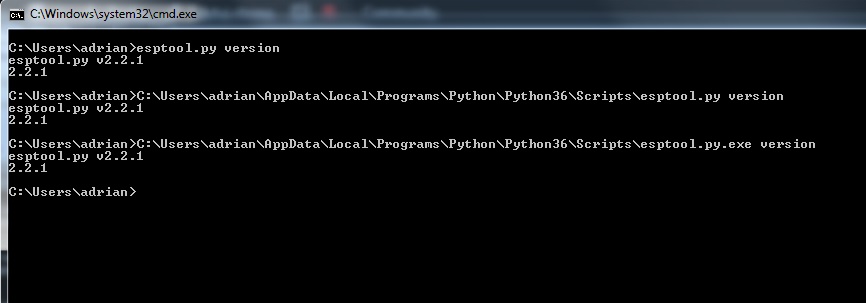

    masz esptool zainstalowany? co dostajesz jak wpiszesz esptool.py version?
